Mitsubishi Lancer X. Руководство - часть 583

55A-1

ГРУППА 55A

ОТОПИТЕЛЬ,

ВОЗДУШНЫЙ

КОНДИЦИОНЕР

И СИСТЕМА

ВЕНТИЛЯЦИИ

СОДЕРЖАНИЕ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ



РЕГУЛИРОВОК И КОНТРОЛЯ  . . . .

55A-3

СМАЗОЧНЫЕ МАТЕРИАЛЫ. . . . . .

55A-3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ. . .

55A-3

УСТРАНЕНИЕ



НЕИСПРАВНОСТЕЙ  . . . . . . . . . . . .

55A-5

ПОСЛЕДОВАТЕЛЬНОСТЬ



ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ . . .

55A-5

ФУНКЦИЯ ДИАГНОСТИКИ. . . . . . . . . . . .

55A-5

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ



КОДОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55A-6

МЕТОДИКА РАБОТЫ



С ДИАГНОСТИЧЕСКИМИ КОДАМИ
НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

55A-7

Код B1034: Система датчика



температуры окружающей среды



(короткое замыкание)



Код B1035: Система датчика



температуры окружающей среды



(обрыв в цепи) . . . . . . . . . . . . . . . . . . . . . .

55A-7

Код B1031: Система термодатчика



радиатора (короткое замыкание)



Код B1032: Система термодатчика



радиатора (обрыв в цепи)  . . . . . . . . . . . .

55A-8

Код B1000: Ошибка связи с панелью



управления . . . . . . . . . . . . . . . . . . . . . . . . .

55A-9

Код B1018: Ошибка кругового



переключателя регулировки



температуры. . . . . . . . . . . . . . . . . . . . . . . .

55A-11

Код B1003: Ошибка кругового



переключателя режима . . . . . . . . . . . . . . .

55A-12

Код B1021: Ошибка кругового



переключателя вентилятора. . . . . . . . . . .

55A-13

Код B1079: Утечка хладагента



кондиционера . . . . . . . . . . . . . . . . . . . . . . .

55A-14

Код B2214: Неисправность панели



управления . . . . . . . . . . . . . . . . . . . . . . . . .

55A-15

Код U1415: Система кодирования



не закончена. . . . . . . . . . . . . . . . . . . . . . . .

55A-16

Код B223B: Неправильно собрана



панель управления  . . . . . . . . . . . . . . . . . .

55A-17

Код U0019: Неисправность



шины (CAN-B). . . . . . . . . . . . . . . . . . . . . . .

55A-18

Код U0141: Тайм-аут шины



CAN системы ЭБУ ETACS. . . . . . . . . . . . .

55A-19

Код U0151: Тайм-аут шины



CAN системы SRS . . . . . . . . . . . . . . . . . . .

55A-20

Код U0155: Тайм-аут шины



CAN измерителя  . . . . . . . . . . . . . . . . . . . .

55A-22

Код U0168: Тайм-аут шины



CAN системы WCM . . . . . . . . . . . . . . . . . .

55A-24

55A-2

Код U0184: Тайм-аут шины



CAN аудиосистемы . . . . . . . . . . . . . . . . . .

55A-25

ТАБЛИЦА СИМПТОМОВ



НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

55A-27

МЕТОДИКА АНАЛИЗА СИМПТОМОВ . . .

55A-27

ПРОЦЕДУРА ПРОВЕРКИ 1:



Нет связи со сканером M.U.T.-III. . . . . . . .

55A-27

ПРОЦЕДУРА ПРОВЕРКИ 2:



Не поступает холодный воздух . . . . . . . .

55A-28

ПРОЦЕДУРА ПРОВЕРКИ 3:



Не работает вентилятор . . . . . . . . . . . . . .

55A-29

ПРОЦЕДУРА ПРОВЕРКИ 4: Невозможно



изменить производительность



воздушного вентилятора  . . . . . . . . . . . . .

55A-32

ПРОЦЕДУРА ПРОВЕРКИ 5:



Невозможно переключение потока



внутреннего/наружного воздуха. . . . . . . .

55A-34

ПРОЦЕДУРА ПРОВЕРКИ 6: Не работает



компрессор кондиционера . . . . . . . . . . . .

55A-36

ПРОЦЕДУРА ПРОВЕРКИ 7: Не работает



обогреватель заднего стекла . . . . . . . . . .

55A-39

ПРОЦЕДУРА ПРОВЕРКИ 8:



Мигает индикатор кондиционера . . . . . . .

55A-43

ПРОЦЕДУРА ПРОВЕРКИ 9: Невозможно



задать температуру выходного



воздушного потока кондиционера . . . . . .

55A-43

ПРОЦЕДУРА ПРОВЕРКИ 10: Невозможно



переключить воздухораспределитель. . .

55A-45

ПРОЦЕДУРА ПРОВЕРКИ 11: Система



датчика давления кондиционера . . . . . . .

55A-46

ПРОЦЕДУРА ПРОВЕРКИ 12: Система



питания двигателя вентилятора  . . . . . . .

55A-48

ПРОЦЕДУРА ПРОВЕРКИ 13:



Система питания ЭБУ кондиционера  . . .

55A-50

ТАБЛИЦА СПРАВОЧНЫХ ДАННЫХ . . . .

55A-52

ТАБЛИЦА ПРОВЕРКИ ПРИВОДА . . . . . .

55A-55

ПРОВЕРКА ПО КЛЕММАМ ЭБУ



КОНДИЦИОНЕРА . . . . . . . . . . . . . . . . . . .

55A-55

ОБСЛУЖИВАНИЕ



БЕЗ ДЕМОНТАЖА . . . . . . . . . . . . . .

55A-57

ПРОВЕРКА ПРИВОДНОГО РЕМНЯ  . . . .

55A-57

ПРОВЕРКА УРОВНЯ, СЛИВ



И ЗАПРАВКА ХЛАДАГЕНТОМ . . . . . . . . .

55A-57

ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ . . . .

55A-57

ПРОСТАЯ ПРОВЕРКА ДАТЧИКА



ДАВЛЕНИЯ КОНДИЦИОНЕРА . . . . . . . . .

55A-59

ПРОВЕРКА РЕЛЕ  . . . . . . . . . . . . . . . . . . .

55A-59

ПРОВЕРКА ФУНКЦИИ ПОВЫШЕНИЯ



ХОЛОСТЫХ ОБОРОТОВ . . . . . . . . . . . . .

55A-60

ЗАМЕНА ФИЛЬТРА ЧИСТОГО



ВОЗДУХА . . . . . . . . . . . . . . . . . . . . . . . . . .

55A-60

БЛОК УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

55A-61

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

55A-61

ОТОПИТЕЛЬ И ВЕНТИЛЯТОР



В СБОРЕ  . . . . . . . . . . . . . . . . . . . . . .

55A-62

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

55A-62

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

55A-66

ПРОВЕРКА . . . . . . . . . . . . . . . . . . . . . . . . .

55A-67

ДВИГАТЕЛЬ УПРАВЛЕНИЯ



ЗАСЛОНКОЙ ВЫБОРА РЕЖИМА,
ДВИГАТЕЛЬ УПРАВЛЕНИЯ



ЗАСЛОНКОЙ ВОЗДУШНОГО



СМЕСИТЕЛЯ, ДВИГАТЕЛЬ



УПРАВЛЕНИЯ ЗАСЛОНКОЙ
ПЕРЕКЛЮЧЕНИЯ
НАРУЖНОГО/ВНУТРЕННЕГО



ВОЗДУХА, СИЛОВОЙ ТРАНЗИСТОР
И ДВИГАТЕЛЬ ВЕНТИЛЯТОРА  . . .

55A-68

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

55A-68

ПРОВЕРКА . . . . . . . . . . . . . . . . . . . . . . . . .

55A-69

ДАТЧИК ТЕМПЕРАТУРЫ



ОКРУЖАЮЩЕЙ СРЕДЫ  . . . . . . . . .

55A-70

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

55A-70

ПРОВЕРКА . . . . . . . . . . . . . . . . . . . . . . . . .

55A-70

ЭБУ КОНДИЦИОНЕРА . . . . . . . . . . .

55A-71

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

55A-71

КОМПРЕССОР В СБОРЕ . . . . . . . . .

55A-72

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

55A-72

ПРОВЕРКА . . . . . . . . . . . . . . . . . . . . . . . . .

55A-73

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

55A-74

ПРОВЕРКА . . . . . . . . . . . . . . . . . . . . . . . . .

55A-75

КОНДЕНСАТОР В СБОРЕ . . . . . . . .

55A-76

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

55A-76

ТРУБОПРОВОД ХЛАДАГЕНТА . . . .

55A-77

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

55A-77

ВОЗДУХОВОДЫ . . . . . . . . . . . . . . . .

55A-78

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

55A-78

ВЕНТИЛЯТОРЫ  . . . . . . . . . . . . . . . .

55A-80

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

55A-80

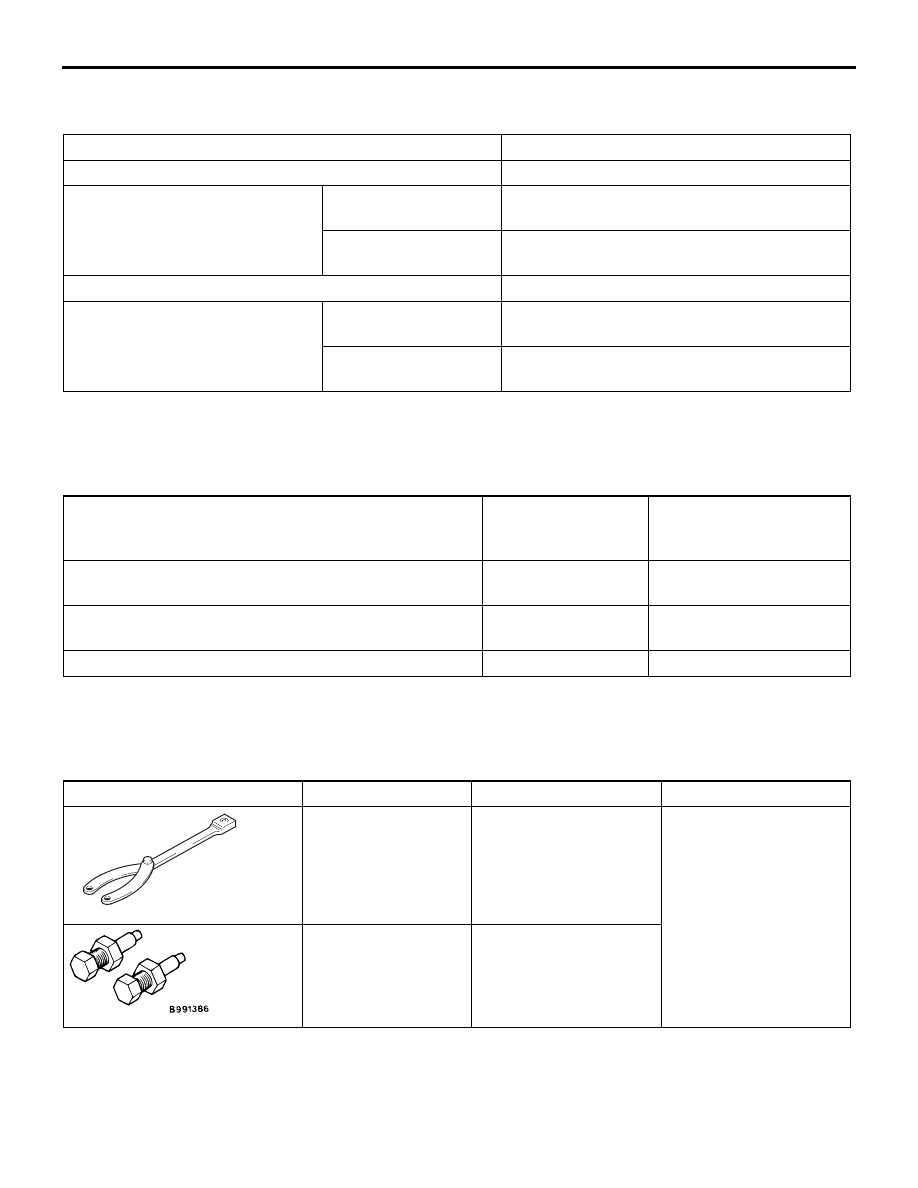

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

M1551000300545

Позиция

Номинальное значение

Холостой ход, об/мин (диапазон N или P)

700

± 50

Повышенные обороты
холостого хода, об/мин
(диапазон N или P)

Низкая нагрузка на
кондиционер

700

± 50

Высокая нагрузка на
кондиционер

750

± 50

Воздушный зазор (электромагнитная муфта) мм

0,3

− 0,5

Рабочая температура реле
температуры хладагента
кондиционера

°C

В выключенном
состоянии

155

Во включенном
состоянии

125

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1551000400423

Позиция

Нормативный
смазочный
материал

Количество

Смазка холодильного блока компрессора, мл

SUN PAG 56

80

− 100 (требуемое

значение: 80)

Все соединения трубопровода хладагента

SUN PAG 56

В соответствии
с требованием

Хладагент, г

HFC134a (R134a )

500

± 20

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1551000600450

Инструмент

Номер

Название

Область применения

B991367

MB991367

Специальный ключ

Снятие и установка
крепежной гайки якоря
компрессора
кондиционера

MB991386

Палец

MB990900

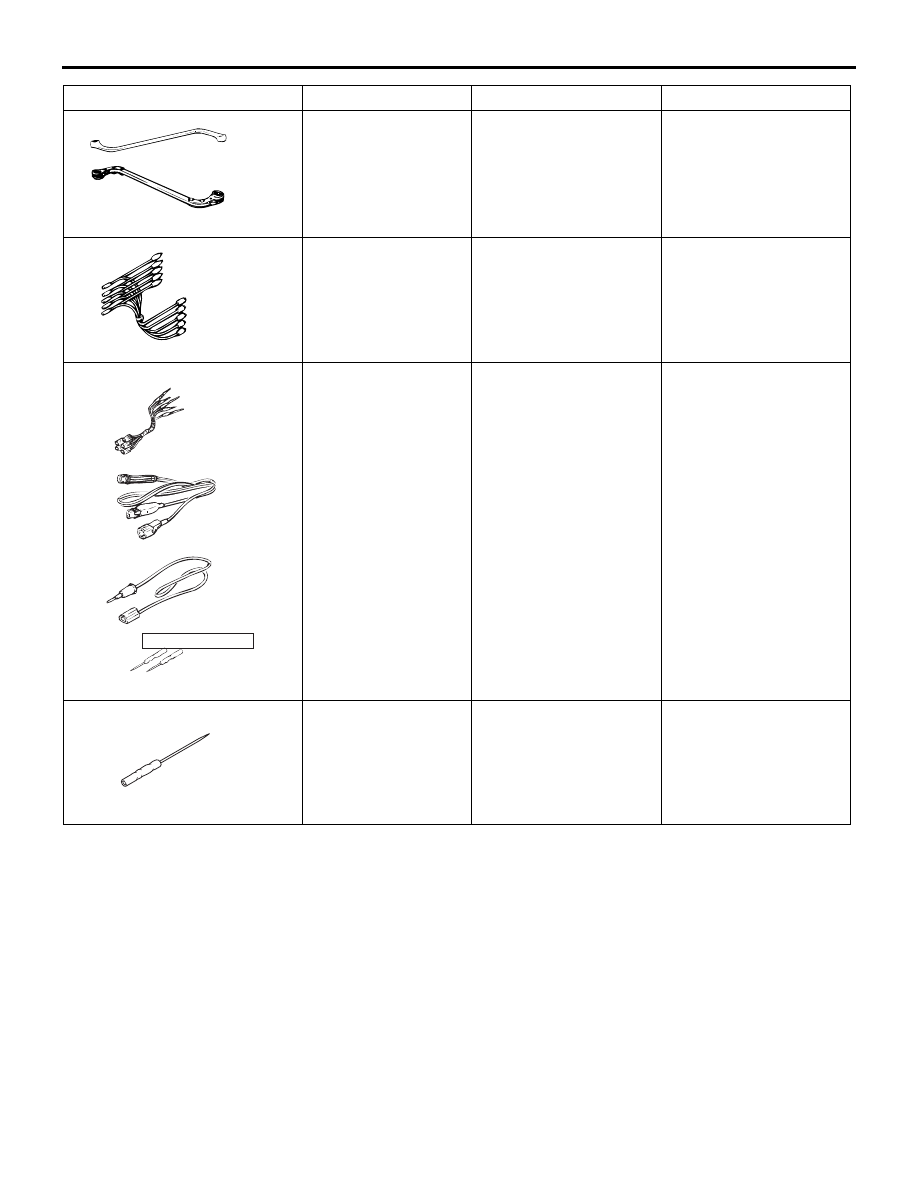

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-4

MB990900 или
MB991164

Ключ для регулировки
дверных петель

Снятие и установка
поперечины передней
панели отопителя

MB991658

MB991658

Диагностический жгут

Проверка датчика
давления
кондиционера

BA

b

c

d

a

MB991223

НЕ ИСПОЛЬЗОВАТЬ

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Комплект проводов

a. Диагностический

жгут

b. Светодиодный жгут

проводов

c. Переходник

светодиодного жгута
проводов

d. Щуп

Измерение
напряжения
и сопротивления при
поиске неисправностей

a. Проверка

контактного
давления
соединительного
штифта

b. Проверка цепи

питания

c. Проверка цепи

питания

d. Подключение

стандартного
тестера

MB992006

MB992006

Сверхтонкий щуп

Проверка целостности
цепи и измерение
напряжения на
проводе или разъеме
жгута

Инструмент

Номер

Название

Область применения
