Mitsubishi Lancer X. Руководство - часть 586





УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-13

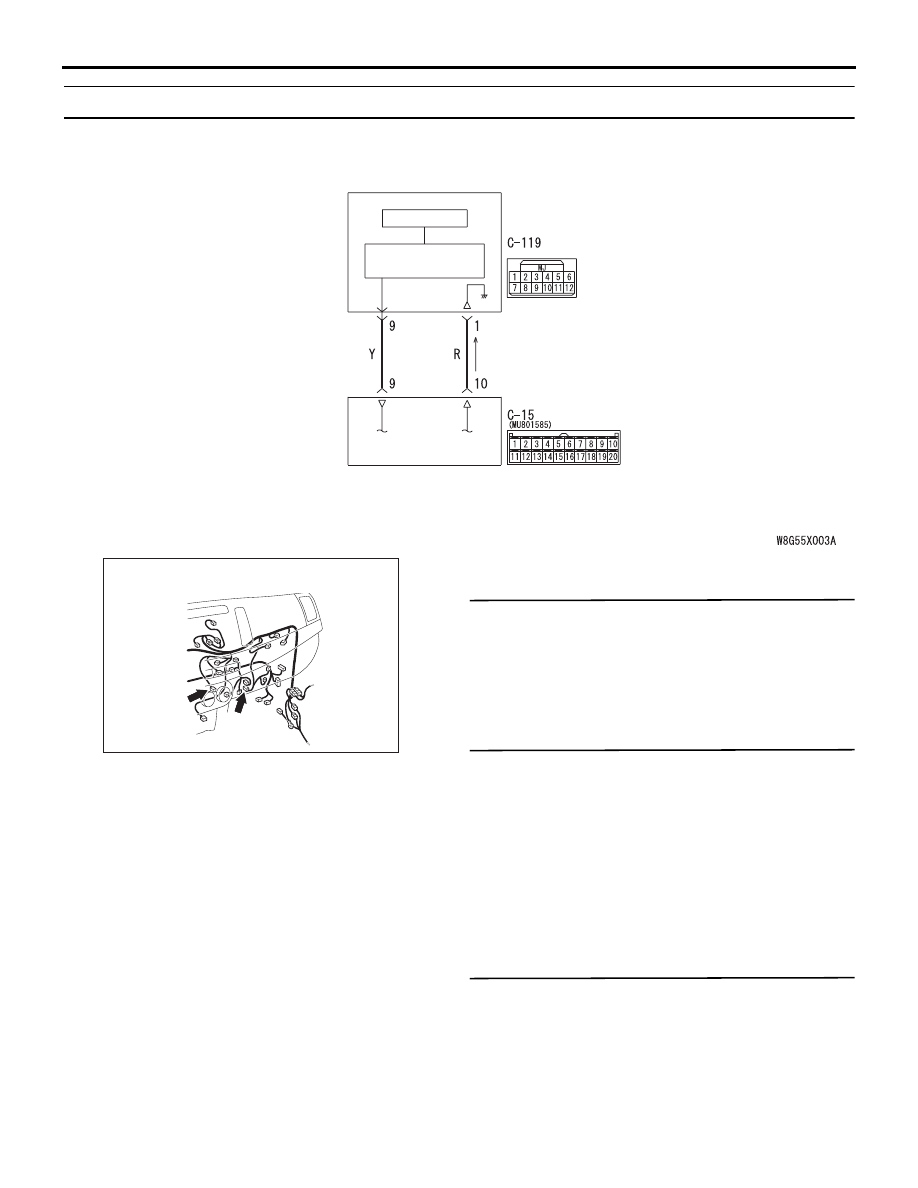

Код B1021: Ошибка кругового переключателя вентилятора

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ЦЕПЬ

ИНТЕРФЕЙСА

ЦП

ПАНЕЛЬ

УПРАВЛЕНИЯ

КОНДИЦИОНЕРОМ

Блок управления кондиционером

Цепь панели управления кондиционером

C-119

C-15 (B)

AE

AC612706

Разъемы: C-15, C-119 <автомобили с

левосторонним управлением>

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Этот код формируется в том случае, когда
положение кругового регулятора объема
воздушного потока на панели управления
кондиционером определяется, как неправильное.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность панели управления

кондиционером

• Повреждение электропроводки или разъемов

• Неисправность ЭБУ кондиционера

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Проверка разъема: Разъем C-119
панели управления кондиционером и разъем
C-15 ЭБУ кондиционера

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 2.

НЕТ :

Отремонтируйте разъем.

ЭТАП 2. Проверьте провода жгута между
разъемом C-119 панели управления
кондиционером (клеммы 9 и 1) и разъемом
C-15 ЭБУ кондиционера (клеммы 9 и 10).

• Проверьте на предмет обрыва или короткого

замыкания сигнальную цепь и цепь замыкания
на «массу» панели управления кондиционером.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 3.

НЕТ :

Отремонтируйте жгут электропроводки.

ЭТАП 3. Проверьте факт сброса кода
неисправности.
Замените панель управления кондиционером
и удалите код неисправности. Убедитесь
в отсутствии кода неисправности.

Q: Код неисправности сформирован?

ДА :

Замените ЭБУ кондиционера.

НЕТ :

Диагностика завершена.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-14

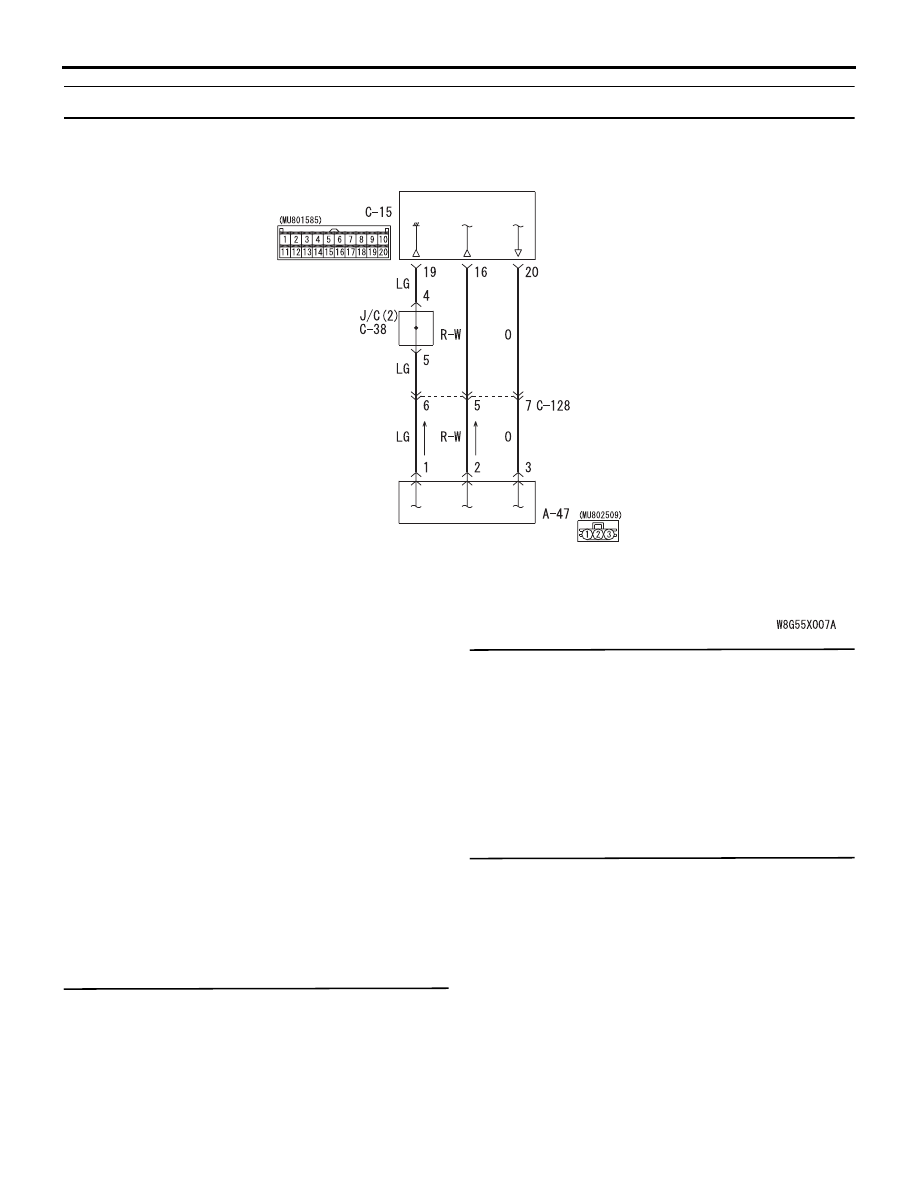

Код B1079: Утечка хладагента кондиционера

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

Блок управления кондиционером

ДАТЧИК ДАВЛЕНИЯ

КОНДИЦИОНЕРА

Цепь датчика давления кондиционера

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Этот код сигнализирует либо о ненадлежащем
уровне хладагента, либо о неисправности
датчика давления кондиционера, (если этот код
установлен, то индикатор кондиционера мигает).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Ненадлежащий уровень хладагента

• Неисправность датчика давления

кондиционера

• Неисправность датчика температуры

окружающей среды

• Повреждение электропроводки или разъемов

• Неисправность ЭБУ кондиционера

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Проверьте блок конденсатора
Конденсатор должен быть сухим

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 2.

НЕТ :

Дождитесь высыхания конденсатора

и убедитесь в отсутствии кода
неисправности .

ЭТАП 2. Диагностика шины CAN сканером
M.U.T.-III
Проведите диагностику линий шины CAN
сканером M.U.T.-III.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 3.

НЕТ :

Отремонтируйте линии шины CAN.

(см. ГРУППУ 54C, Устранение
неисправностей

Стр.54C-18

).

ЭТАП 3. Диагностический код сканера M.U.T.-III
Убедитесь в отсутствии индикации кода
неисправности, относящейся к кондиционеру.

Q: Код неисправности сформирован?

ДА :

Выполните процедуры, соответствующие
коду неисправности. См.

Стр.55A-6

НЕТ :

Перейдите к этапу 4.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-15

ЭТАП 4. Таблица данных сканера M.U.T.-III
Убедитесь в том, что на дисплее отображаются
нормальные рабочие характеристики .
(См.

Стр.55B-7

).

• Позиция 02: Датчик температуры окружающей

среды

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 5.

НЕТ :

См. коды B1011, B1012: Система датчика

температуры окружающей среды

Стр.55A-7

.

ЭТАП 5. Проверьте датчик давления
кондиционера
См.

Стр.55A-59

.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 6.

НЕТ :

Замените датчик давления

кондиционера.

ЭТАП 6. Проверка уровня хладагента
См.

Стр.55A-57

.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 7.

НЕТ :

Отрегулируйте уровень хладагента.

ЭТАП 7. Проверьте факт сброса кода
неисправности.

Q: Код неисправности сформирован?

ДА :

См. процедуру проверки 11: Система
датчика давления кондиционера

Стр.55A-46

.

НЕТ :

Причиной может быть периодически

возникающий отказ (см. ГРУППУ 00,
Методика устранения периодически
возникающего отказа

Стр.00-15

).

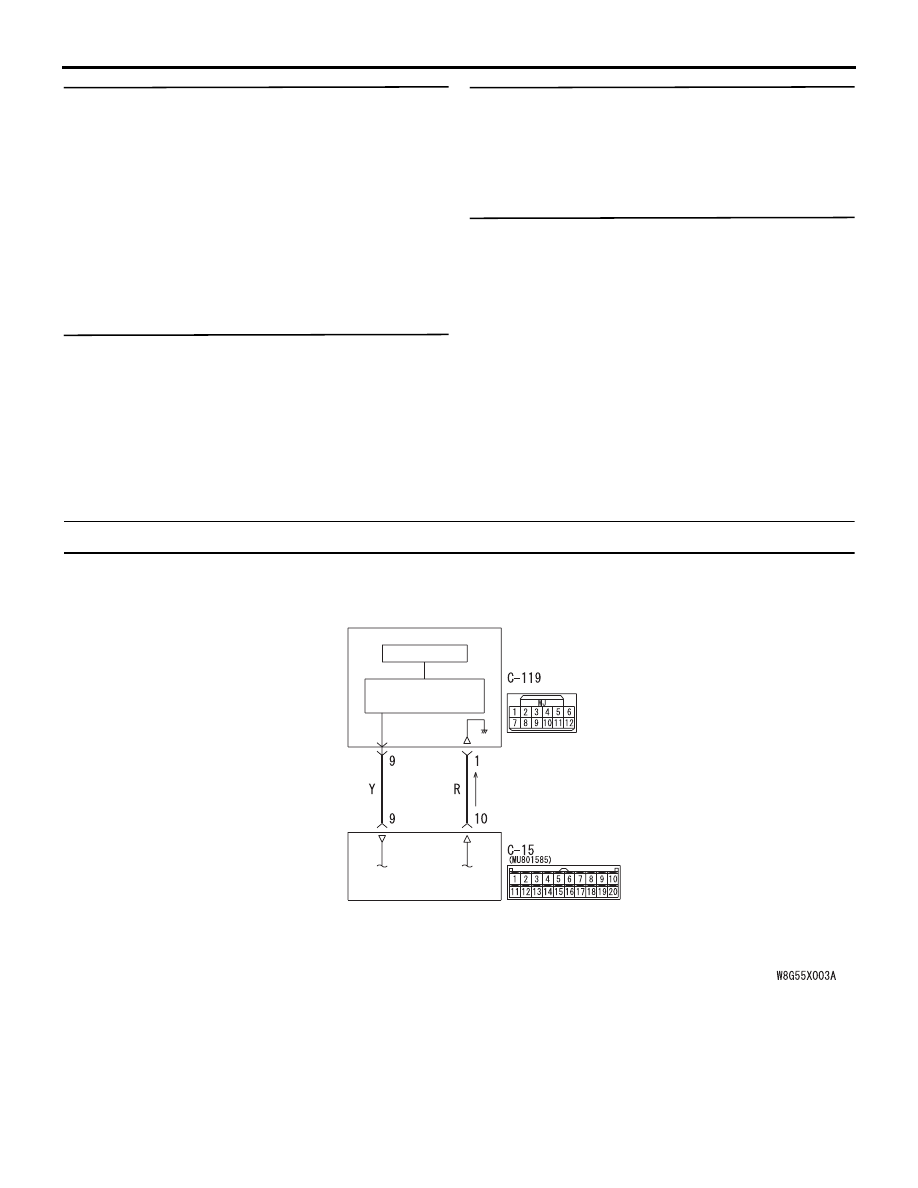

Код B2214: Неисправность панели управления

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ЦЕПЬ

ИНТЕРФЕЙСА

ЦП

ПАНЕЛЬ

УПРАВЛЕНИЯ

КОНДИЦИОНЕРОМ

Блок управления кондиционером

Цепь панели управления кондиционером

C-119

C-15 (B)

AE

AC612706

Разъемы: C-15, C-119 <автомобили с

левосторонним управлением>

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-16

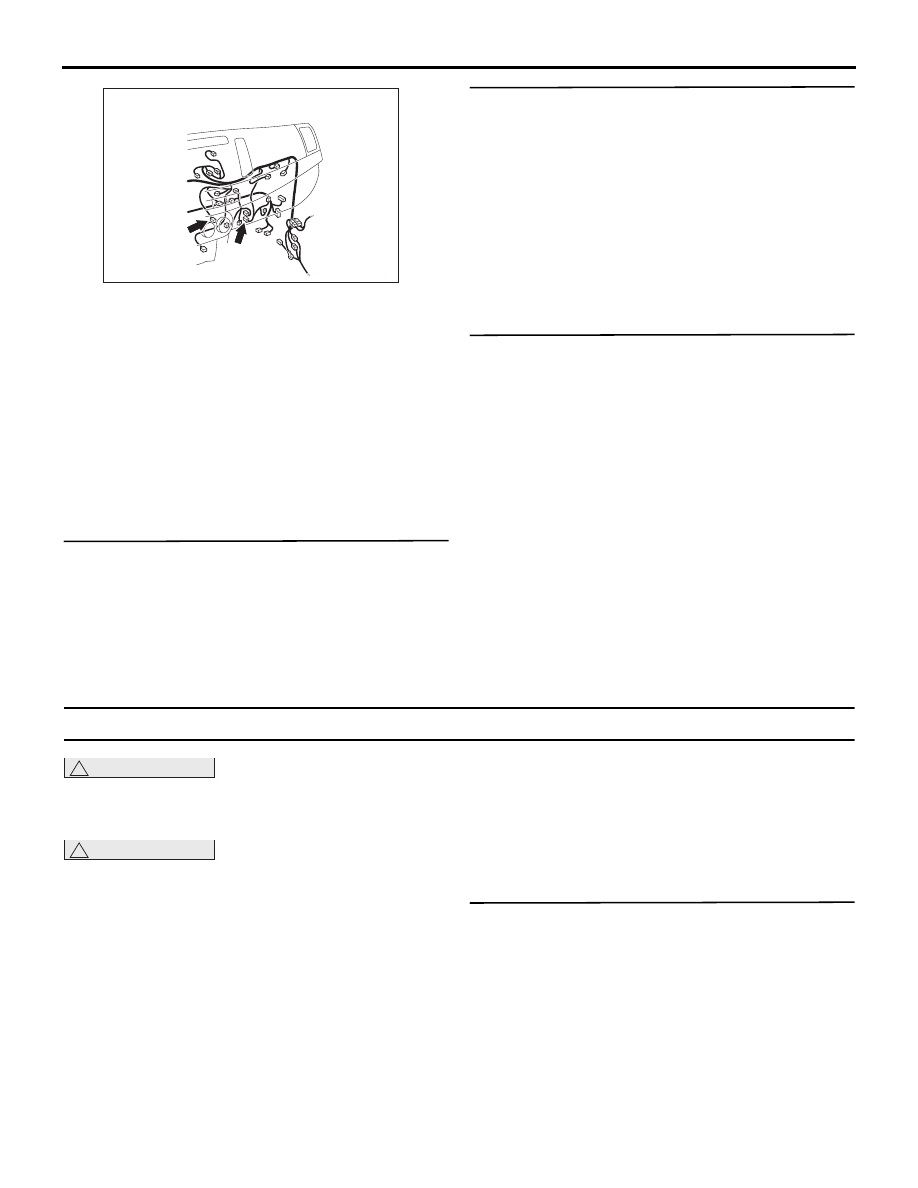

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Этот код указывает на неисправность панели
управления кондиционером.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность панели управления

кондиционером

• Повреждение электропроводки или разъемов

• Неисправность ЭБУ кондиционера

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Проверка разъема: Разъем C-119
панели управления кондиционером и разъем
C-15 ЭБУ кондиционера

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 2.

НЕТ :

Отремонтируйте разъем.

ЭТАП 2. Проверьте провода жгута между
разъемом C-119 панели управления
кондиционером (клеммы 9 и 1) и разъемом
C-15 ЭБУ кондиционера (клеммы 9 и 10).

• Проверьте на предмет обрыва или короткого

замыкания сигнальную цепь и цепь
замыкания на «массу» панели управления
кондиционером.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 3.

НЕТ :

Отремонтируйте жгут электропроводки.

ЭТАП 3. Проверьте факт сброса кода
неисправности.
Замените панель управления кондиционером
и удалите код неисправности. Убедитесь
в отсутствии кода неисправности.

Q: Код неисправности сформирован?

ДА :

Замените ЭБУ кондиционера.

НЕТ :

Диагностика завершена.

Код U1415: Система кодирования не закончена

!

ОСТОРОЖНО

В случае формирования кода U1415 в ЭБУ
кондиционера, обязательно проверьте линии
шины CAN.

!

ОСТОРОЖНО

Прежде, чем заменять ЭБУ, убедитесь
в исправности цепей связи.

АНАЛИЗ НЕИСПРАВНОСТИ

ЭБУ кондиционера принимает сигналы,
относящиеся к информации об автомобиле, из
ЭБУ ETACS по линиям шины CAN. Если ЭБУ
принимает неправильные общие кодовые
данные, либо не может принять никаких кодовых
данных U1415, когда зажигание включено
и выполнена процедура формирования кодов, то
формируется код U1415.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждение электропроводки или разъемов

• Неисправность ЭБУ ETACS

• Неисправность ЭБУ кондиционера

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Диагностика шины CAN сканера M.U.T.-III
Проведите диагностику линий шины CAN
сканером M.U.T.-III.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 2.

НЕТ :

Отремонтируйте линии шины CAN.

(См. ГРУППУ 54C,

− Устранение

неисправностей

Стр.54C-18

). После

выполнения перейдите к этапу 6.
