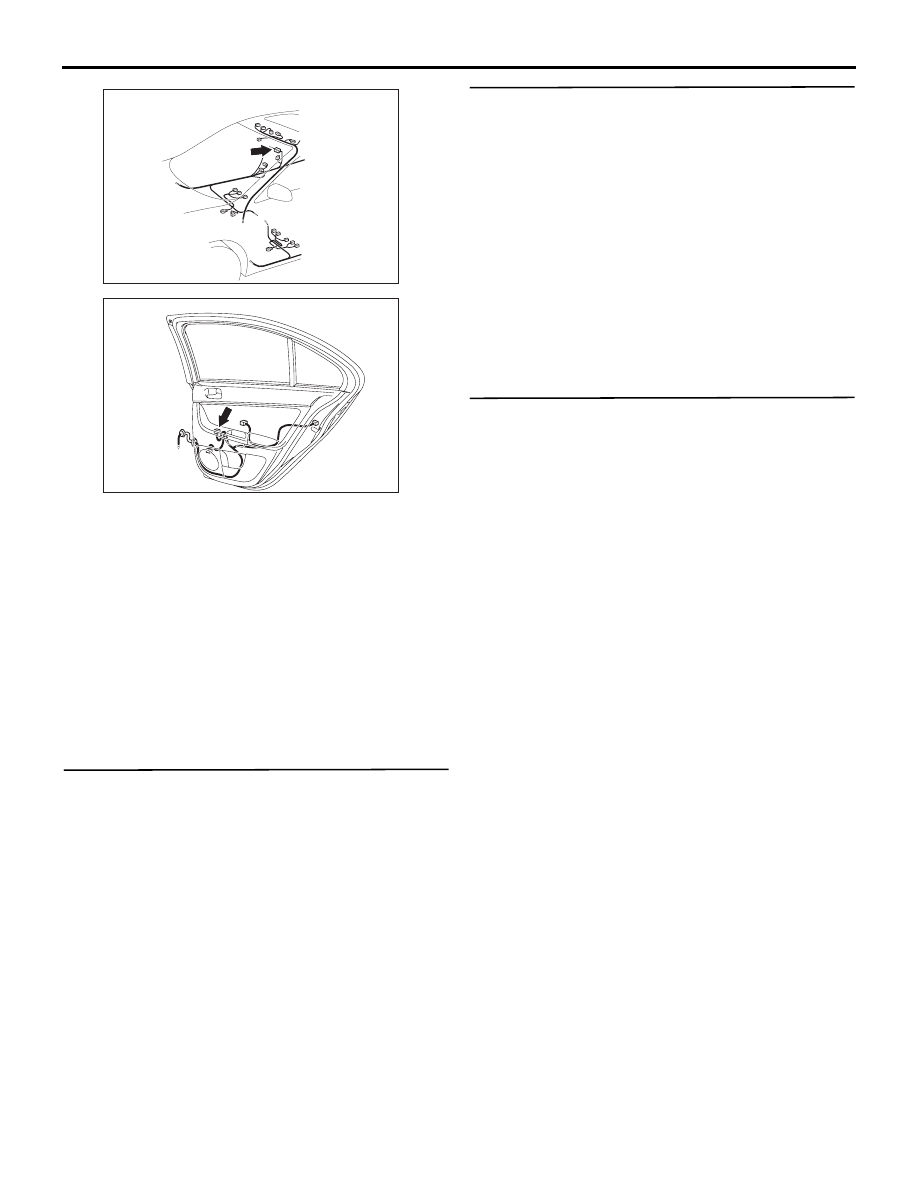

Разъем: D-01

AI

AC612722

AE

Разъем: E  -20

AC612733

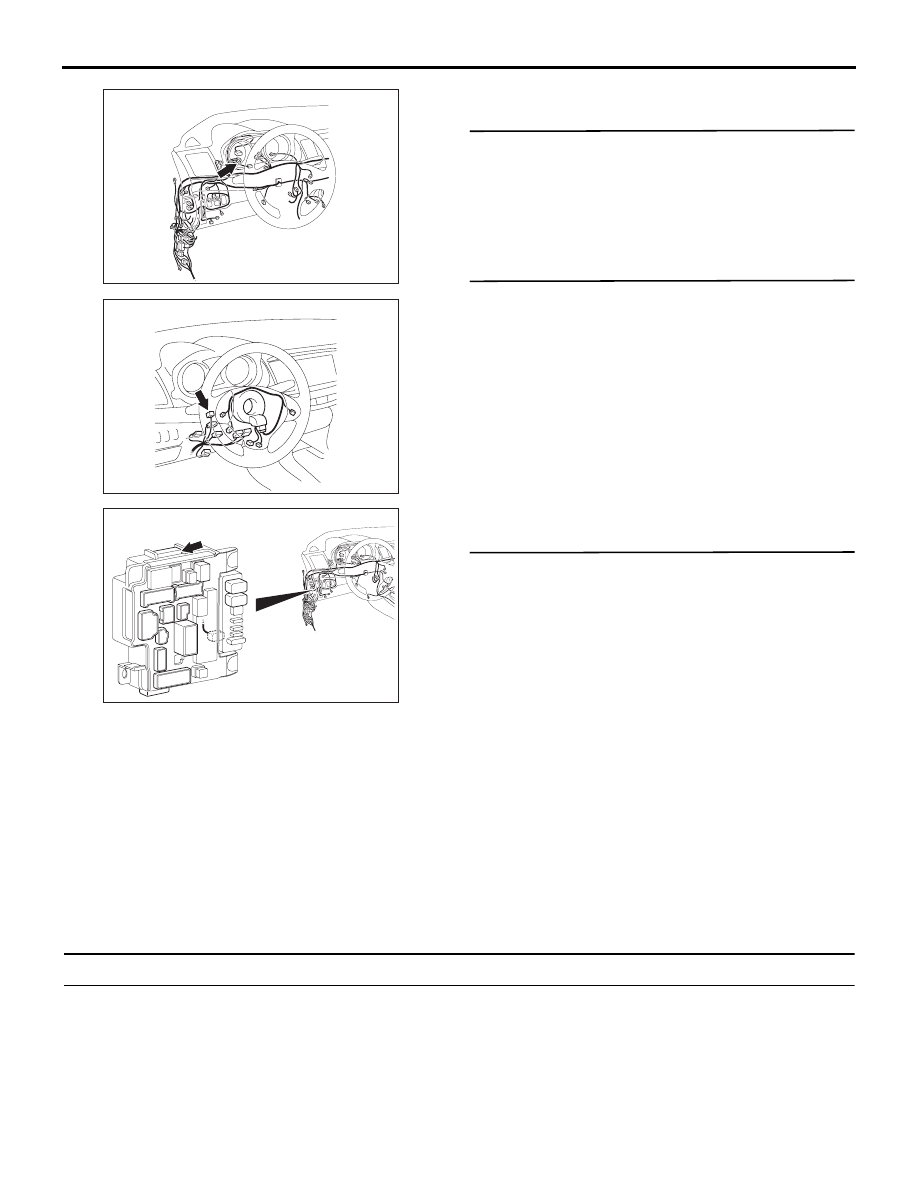

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-13

КРИТЕРИИ ОЦЕНКИ

ETACS-блок управления выдает код диагностики
№U0218, когда не поступают сигналы от
вспомогательного переключателя заднего окна
с сервоприводом стекла (RH).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Сбой вспомогательного переключателя

заднего окна с сервоприводом стекла (RH)

• Неисправность шины LIN

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем C-301
ETACS-блока управления и разъем E-20
вспомогательного переключателя заднего
окна с сервоприводом стекла (RH)

Q: Результат проверки в норме?

ДА :

Перейти к шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут электропроводки
между разъемом C-301 ETACS-блока
управления (вывод №1) и разъемом E-20
вспомогательного переключателя заднего окна
с сервоприводом стекла (RH) (вывод №6).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, проверить соединительные
разъемы C-30, C-38, промежуточные разъемы
C-27 и D-01, и отремонтировать при
необходимости.
Проверить линии связи на наличие обрыва.

Q: Результат проверки в норме?

ДА :

Перейти к шагу 3.

НЕТ :

Отремонтируйте жгут электропроводки.

ШАГ 3. Проверка сброса кода диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.
(2) Перевести ключ зажигания из положения

БЛОКИРОВКА (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код диагностики сформирован?

ДА :

Заменить вспомогательный
переключатель заднего окна
с сервоприводом стекла (RH).

НЕТ :

Плохой контакт, обрыв цепи или другие

периодически возникающие отказы
в линиях шины LIN между
вспомогательным переключателем
заднего окна с сервоприводом стекла
(RH) и ETACS-блоком управления
(см. ГРУППУ 00

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-14

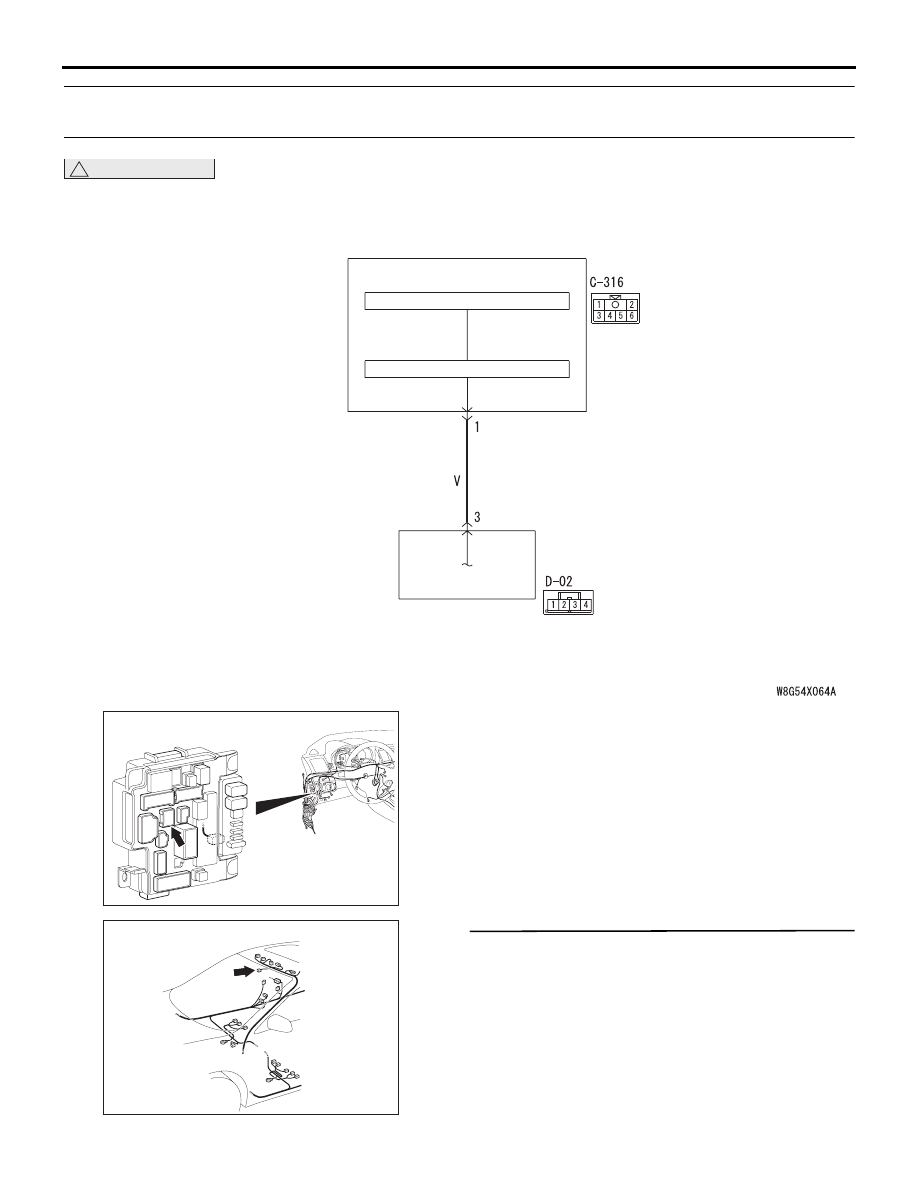

Код №U0231 тайм-аут LIN датчика дождя/освещения <Автомобили с системой автоматического
включения освещения >

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ДАТЧИК

ОСВЕЩЕН-

НОСТИ

ЦЕПЬ ИНТЕРФЕЙСА

ETACS-ECU

ЦЕПЬ УПРАВЛЕНИЯ LIN

Коммуникационная цепь LIN датчика освещенности

ETACS-ECU

Разъем: C-316

BN

AC608152

Разъем: D-02

AM

AC612722

КРИТЕРИИ ОЦЕНКИ

ETACS-блок управления выдает код диагностики
№U0231, когда не поступают сигналы от датчика
управления световыми приборами.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Сбой датчика регулирования освещения

• Неисправность шины LIN

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем C-316
ETACS-блока управления, разъем D-02
датчика управления световыми приборами

Q: Результат проверки в норме?

ДА :

Перейти к шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-15

ШАГ 2. Проверить жгут электропроводки
между разъемом C-316 ETACS-блока
управления (вывод №1) и D-02 датчика
управления световыми приборами (вывод
№3).
Проверить линии связи на наличие обрыва.

Q: Результат проверки в норме?

ДА :

Перейти к шагу 3.

НЕТ :

Отремонтируйте жгут электропроводки.

ШАГ 3. Проверка сброса кода диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.

(2) Перевести ключ зажигания из положения

БЛОКИРОВКА (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код диагностики сформирован?

ДА :

Заменить датчик управления световыми
приборами.

НЕТ :

Плохой контакт, обрыв цепи или другие

периодически возникающие отказы
в линиях шины LIN между датчиком
регулирования освещения
и ETACS-блоком управления
(см. ГРУППУ 00

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

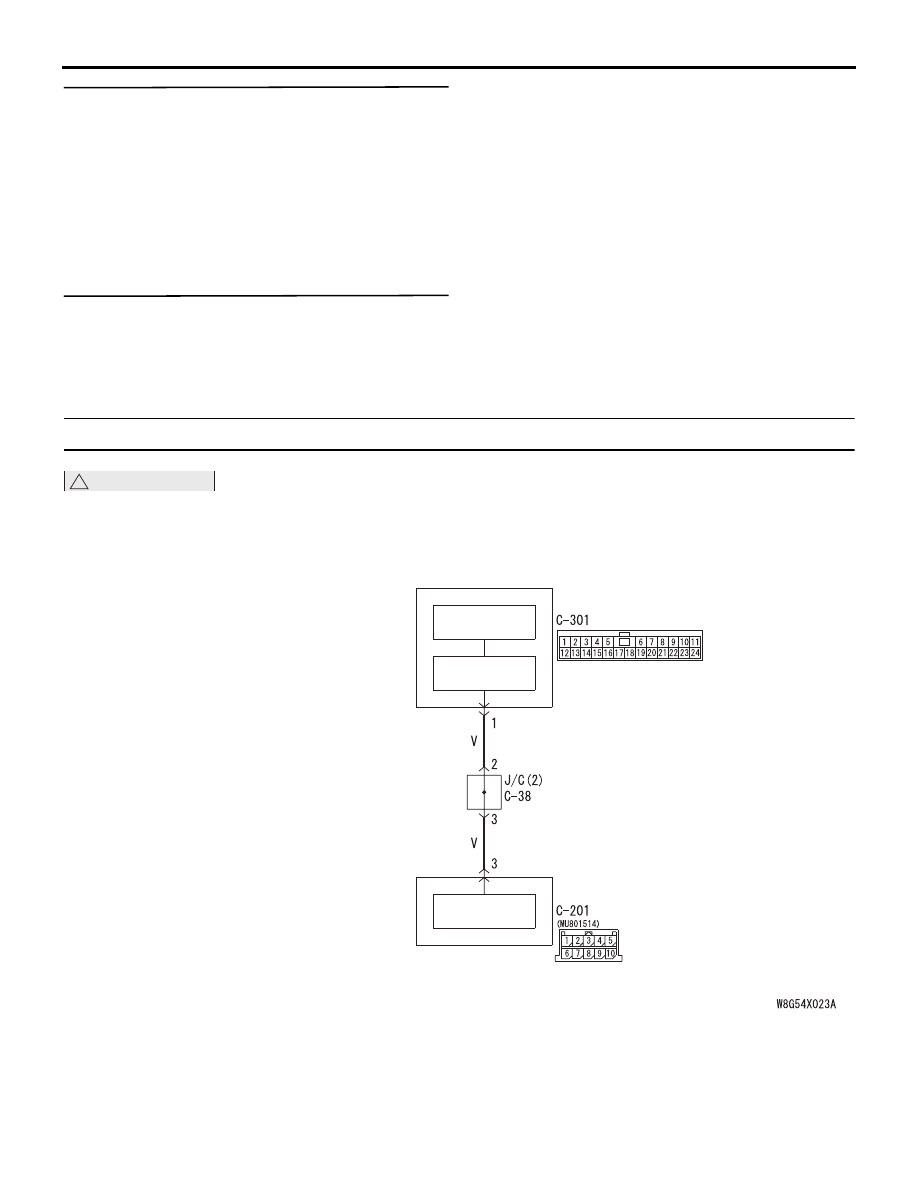

Код №U1109 Тайм-аут LIN SW рулевой колонки

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-

зеленый G: Зеленый

L: Синий     W: Белый

Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранже-

вый     GR: Серый     R: Красный

P: Розовый     V: Фиолетовый

PU: Пурпурный

SI: Серебристый

ECU РУЛЕВОЙ

КОЛОНКИ

ПОДРУЛЕВОЙ

ПЕРЕКЛЮЧАТЕЛЬ

ЦЕПЬ

ПРИВОДА LIN

ЦЕПЬ

ИНТЕРФЕЙСА

ETACS-

ECU

Коммуникационная цепь LIN подрулевого переключателя

DL

Разъем: C-38

AC612705

AK

Разъем: C-201

AC612708

ETACS-ECU

Разъем: C-301

BT

AC608152

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-16

КРИТЕРИИ ОЦЕНКИ

ETACS-блок управления выдает код диагностики
№U1109, когда не поступают сигналы от
переключателя рулевой колонки (блок
управления переключателя рулевой колонки).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Сбой переключателя стеклоомывателя

и стеклоочистителя

• Неисправность шины LIN

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем C-301
ETACS-блока управления, разъем C-201
переключателя рулевой колонки

Q: Результат проверки в норме?

ДА :

Перейти к шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут электропроводки
между разъемом C-301 ETACS-блока
управления (вывод №1) и разъемом C-201
переключателя рулевой колонки (вывод №3).
ПРИМЕЧАНИЕ: Перед проверкой жгута
электропроводки проверить и при
необходимости отремонтировать
соединительный разъем C-38.
Проверить линии связи на наличие обрыва.

Q: Результат проверки в норме?

ДА :

Перейти к шагу 3.

НЕТ :

Отремонтируйте жгут электропроводки.

ШАГ 3. Проверка сброса кода диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код диагностики сформирован?

ДА :

Заменить переключатель
стеклоочистителя/стеклоомывателя.

НЕТ :

Плохой контакт, обрыв цепи или другие

периодически возникающие отказы
в линиях шины LIN между
переключателем рулевой колонки
и ETACS-блоком управления
(см. ГРУППУ 00

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

Код №U150B Ошибка контрольной суммы SW рулевой колонки

КРИТЕРИИ ОЦЕНКИ

ETACS-блок управления выдает код диагностики
№U150B, когда поступают нештатные сигналы от
переключателя рулевой колонки (блок
управления переключателя рулевой колонки).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Сбой переключателя стеклоомывателя

и стеклоочистителя
