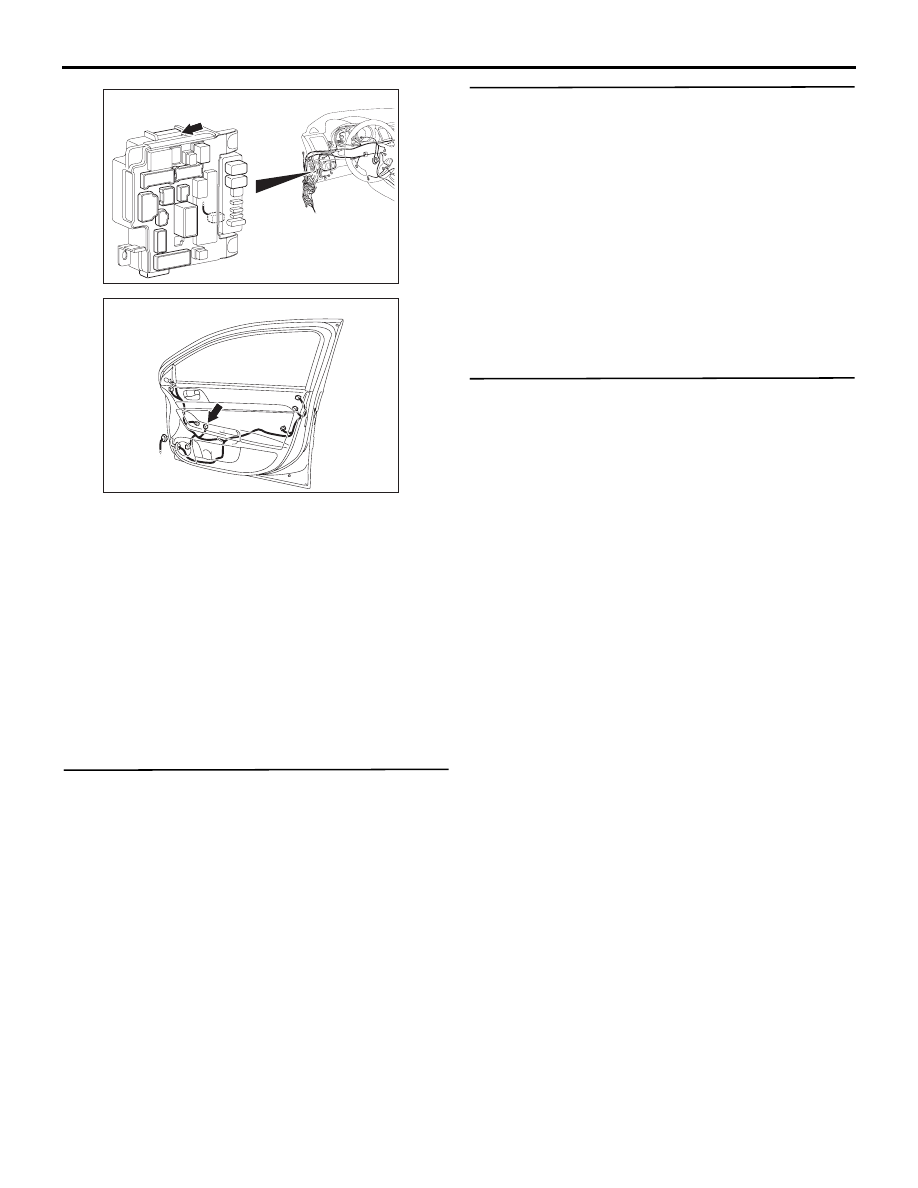

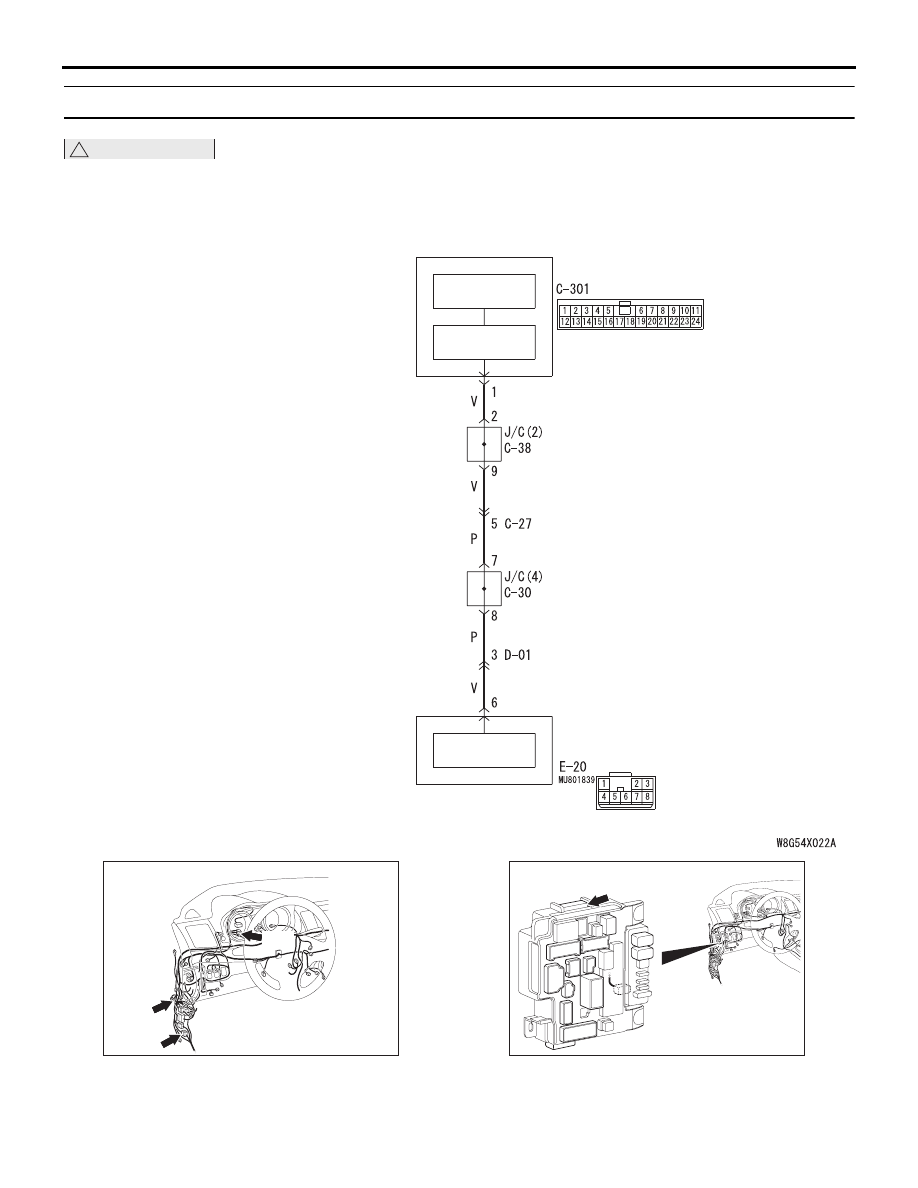

ETACS-ECU
Разъем: C-301
BT
AC608152
AM
Разъем: E-08
AC612731
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)
54 В-9
КРИТЕРИИ ОЦЕНКИ
ETACS-блок управления выдает код диагностики
№U0216, когда не поступают сигналы от
вспомогательного переключателя переднего окна
с сервоприводом стекла.
ВОЗМОЖНЫЕ ПРИЧИНЫ
• Сбой вспомогательного переключателя
переднего окна с сервоприводом стекла
• Неисправность шины LIN
ПРОЦЕДУРА ДИАГНОСТИКИ
ШАГ 1. Проверка разъема: Разъем C-301
ETACS-блока управления и разъем E-08
вспомогательного переключателя переднего
окна с сервоприводом стекла
Q: Результат проверки в норме?
ДА :
Перейти к шагу 2.
НЕТ :
Отремонтировать неисправный разъем.
ШАГ 2. Проверить жгут электропроводки
между разъемом C-301 ETACS-блока
управления (вывод №1) и разъемом E-08
вспомогательного переключателя переднего
окна с сервоприводом стекла (вывод №6).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, проверить соединительный
разъем C-38 и промежуточный разъем C-112,
при необходимости отремонтировать.
Проверить линии связи на наличие обрыва.
Q: Результат проверки в норме?
ДА :
Перейти к шагу 3.
НЕТ :
Отремонтируйте жгут электропроводки.
ШАГ 3. Проверка сброса кода диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.
(2) Перевести ключ зажигания из положения
«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.
(3) Проверить, установлен ли код диагностики.
Q: Код диагностики сформирован?
ДА :
Заменить вспомогательный
переключатель переднего окна
с сервоприводом стекла.
НЕТ :
Плохой контакт, обрыв цепи или другие
периодически возникающие отказы
в линиях шины LIN между
вспомогательным переключателем
переднего окна с сервоприводом стекла
и ETACS-блоком управления
(см. ГРУППУ 00
− Методика устранения
периодически возникающего отказа
