54 В-1

ГРУППА 54 В

ЛОКАЛЬНАЯ

СОЕДИНИТЕЛЬНА

Я СЕТЬ (LIN)

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ . . . . . . . . .

54 В-2

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ .

54 В-3

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ  . . . . . . . . . . . .

54 В-3

ТАБЛИЦА КОДОВ ДИАГНОСТИКИ . . . . .

54 В-3

ФУНКЦИЯ ДИАГНОСТИКИ. . . . . . . . . . . .

54 В-4

ПРОЦЕДУРЫ РАБОТЫ С КОДАМИ



ДИАГНОСТИКИ . . . . . . . . . . . . . . . . . . . . .

54 В-5

Код №U0169 Тайм-аут LIN прозрачного



люка крыши <Автомобиль с прозрачным



люком крыши> . . . . . . . . . . . . . . . . . . . . . .

54 В-5

Код №U0215 Тайм-аут P/W SW



(DR) LIN  . . . . . . . . . . . . . . . . . . . . . . . . . . .

54 В-6

Код №U0216 Тайм-аут P/W SW



(AS) LIN  . . . . . . . . . . . . . . . . . . . . . . . . . . .

54 В-8

Код №U0217 Тайм-аут P/W SW



(RL) LIN. . . . . . . . . . . . . . . . . . . . . . . . . . . .

54 В-10

Код №U0218 Тайм-аут P/W SW



(RR) LIN  . . . . . . . . . . . . . . . . . . . . . . . . . . .

54 В-12

Код №U0231 тайм-аут LIN датчика
дождя/освещения <Автомобили



с системой автоматического включения



освещения >  . . . . . . . . . . . . . . . . . . . . . . .

54 В-14

Код №U1109 Тайм-аут LIN SW



рулевой колонки. . . . . . . . . . . . . . . . . . . . .

54 В-15

Код №U150B Ошибка контрольной



суммы SW рулевой колонки . . . . . . . . . . .

54 В-16

Код №U150C Ошибка контрольной



суммы P/W SW (DR)  . . . . . . . . . . . . . . . . .

54 В-17

Код №U150D Ошибка контроьной



суммы P/W SW (AS). . . . . . . . . . . . . . . . . .

54 В-17

Код №U150E Ошибка контрольной



суммы P/W SW (RL) . . . . . . . . . . . . . . . . . .

54 В-18

Код №U150F Ошибка контрольной



суммы P/W SW (RR)  . . . . . . . . . . . . . . . . .

54 В-18

Код №U1511 Ошибка контрольной



суммы прозрачного люка крыши



<автомобили с прозрачным люком>  . . . .

54 В-18

Код №U1512 Ошибка контрольной



суммы датчика дождя/освещения



<автомобили с системой автоматического
включения освещения>. . . . . . . . . . . . . . .

54 В-19

Код №U1514 Ошибка в разряде (LIN)  . . .

54 В-19

Код №U1515 Ошибка отсутствия



активности на шине (LIN)  . . . . . . . . . . . . .

54 В-20

ОБЩАЯ ИНФОРМАЦИЯ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-2

ОБЩАЯ ИНФОРМАЦИЯ

M1545110000112

LIN означает «Local Interconnect Network
(Местная cоединительная cеть)», работающая по
протоколу последовательной многоканальной
связи

*

, администрируемому консорциумом LIN.

Линия связи, использующая протокол LIN,
соединяет между собой все блоки управления
таким образом, что становится возможен обмен
данными, поступающими от датчиков
и переключателей, между блоками управления,
что, в свою очередь, позволяет уменьшить объем
проводки.

ПРИМЕЧАНИЕ:

*

: Данный протокол связи был

детально спланирован, начиная от вопросов
программного обеспечения, таких как
необходимая скорость передачи данных для
эффективной связи, системы, формат данных
и метод регулирования синхронизации обмена
данными, до вопросов аппаратного
обеспечения, таких как тип проводки, ее длина
и значения сопротивлений.

СТРУКТУРА

Датчик контроля осве-

щения <Автомобили с

автоматическим вклю-

чением освещения>

Вспомогательный

переключатель стек-

лоподъемника за-

днего (правого) окна.

Вспомогательный

переключатель стек-

лоподъемника за-

днего (левого) окна.

Вспомогательный

переключатель

электростекло-

подъемника

AB

Главный пере-

ключатель стек-

лоподъемников

Линия шины LIN

Главный ECU

Подчиненный ECU

Подчиненный ECU

Подчиненный ECU

Подчиненный ECU

Подчиненный ECU

Подчиненный ECU

Подчиненный ECU

ECU люка крыши

<Автомобили с

люком крыши>

Подрулевой пере-

ключатель (ECU

рулевой колонки)

ETACS-ECU

AC700188

Главные и вспомогательные блоки управления
присоединены к линиям шины LIN. Основным
блоком управления является ETACS

*

-блок

управления, а к вспомогательным блокам
относятся переключатель рулевой колонки (блок
управления рулевой колонки), блок управления
прозрачного люка крыши <автомобили
с прозрачным люком крыши>, датчик управления
световыми приборами <автомобили
с автоматическим включением освещения>,
главный переключатель окна с сервоприводом
стекла, вспомогательный переключатель

переднего окна с сервоприводом стекла,
вспомогательный переключатель (RH) заднего
окна с сервоприводом стекла и вспомогательный
переключатель (LH) заднего окна
с сервоприводом стекла. Главный блок
управления посылает запрос вспомогательным
блокам управления на осуществление обмена
данными друг с другом по линиям связи.
ПРИМЕЧАНИЕ:

*

: ETACS (Электронная

Система Управления Временем и Тревожной
Сигнализацией)

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-3

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1545100100152

Инструмент

Номер

Название

Область применения

НЕ ИСПОЛЬЗОВАТЬ

f

e

d

c

b

a

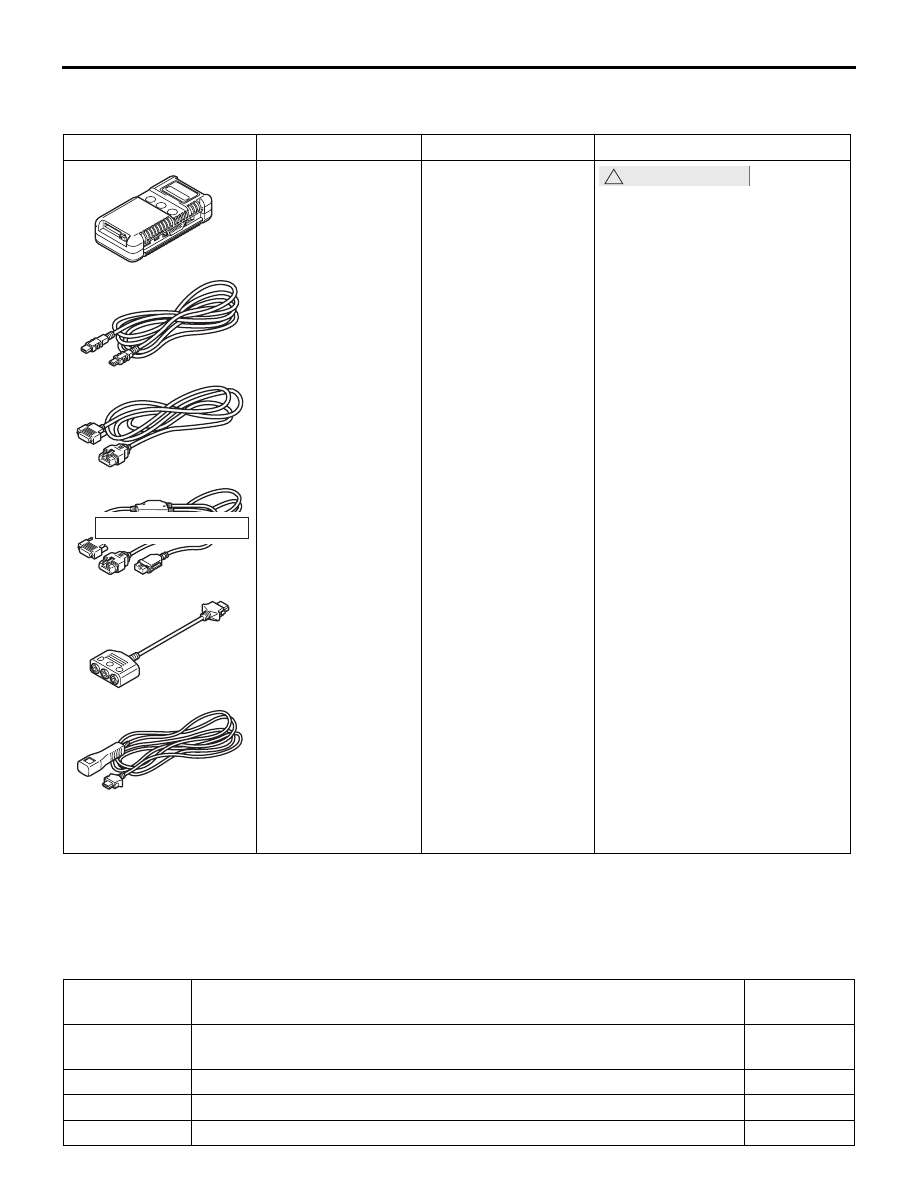

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подсистема M.U.T.-III

a. Интерфейс связи

транспортного
средства (V.C.I.)

b. Кабель USB

M.U.T.-III

c. Основной жгут

проводов
M.U.T.-III А (для
автомобилей
с коммуникацион-



ной шиной CAN)

d. Основной жгут

проводов
M.U.T.-III В (для
автомобилей без
коммуникацион-



ной шины CAN)

e. Адаптер для

проведения
измерений
M.U.T.-III

f. Жгут проводов

для запуска
M.U.T.-III

В автомобилях с линией
связи CAN для отправки
условной скорости
автомобиля используйте
основной жгут проводов (А)
M.U.T.-III Если подсоединить
основной жгут проводов (B)
системы M.U.T.-III, связь CAN
будет работать неправильно.
Проверка линии связи LIN
(сервисные данные и коды
диагностики)

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ТАБЛИЦА КОДОВ ДИАГНОСТИКИ

M1545100200137

!

ОСТОРОЖНО

№кода
диагностики

Объект диагностики

Справочная
страница

U0169

Тайм-аут LIN прозрачного люка крыши <Автомобили с прозрачным
люком крыши>

Стр.54 В-5

U0215

Тайм-аут P/W SW (DR) LIN

Стр.54 В-6

U0216

Тайм-аут P/W SW (AS) LIN

Стр.54 В-8

U0217

Тайм-аут P/W SW (RL) LIN

Стр.54 В-10

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-4

ФУНКЦИЯ ДИАГНОСТИКИ

M1545104200065

ЧТЕНИЕ КОДОВ ДИАГНОСТИКИ

См. ГРУППУ 00

− Функция диагностики

Стр.00-8

.

УДАЛЕНИЕ КОДОВ ДИАГНОСТИКИ

См. ГРУППУ 00

− Функция диагностики

Стр.00-8

.

U0218

Тайм-аут P/W SW (RR) LIN

Стр.54 В-12

U0231

Тайм-аут LIN датчика дождя/освещения<Автомобили с системой
автоматического включения освещения>

Стр.54 В-14

U1109

Тайм-аут LIN SW рулевой колонки

Стр.54 В-15

U150B

Ошибка контрольной суммы SW рулевой колонки

Стр.54 В-16

U150C

Ошибка контрольной суммы P/W SW (DR)

Стр.54 В-17

U150D

Ошибка контрольной суммы P/W SW (AS)

Стр.54 В-17

U150E

Ошибка контрольной суммы P/W SW (RL)

Стр.54 В-18

U150F

Ошибка контрольной суммы P/W SW (RR)

Стр.54 В-18

U1511

Ошибка контрольной суммы прозрачного люка крыши <Автомобиль
с прозрачным люком крыши>

Стр.54 В-18

U1512

Ошибка контрольной суммы датчика дождя/освещения <Автомобили
с системой автоматического включения освещения>

Стр.54 В-19

U1514

Ошибка в разряде (LIN)

Стр.54 В-19

U1515

Ошибка отсутствия активности на шине (LIN)

Стр.54 В-20

№кода
диагностики

Объект диагностики

Справочная
страница
