ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-5

ПРОЦЕДУРЫ РАБОТЫ С КОДАМИ
ДИАГНОСТИКИ

Код №U0169 Тайм-аут LIN прозрачного люка крыши <Автомобиль с прозрачным люком крыши>

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый

G: Зеленый     L: Синий

W: Белый     Y: Желтый

SB: Голубой     BR: Коричневый

O: Оранжевый     GR: Серый

R: Красный     P: Розовый

V: Фиолетовый     PU: Пурпурный

SI: Серебристый

ЭЛЕКТРОМОТОР

ЛЮКА КРЫШИ

В СБОРЕ

ВХОДНАЯ

ЦЕПЬ

ЦЕПЬ

ПРИВОДА LIN

ЦЕПЬ

ИНТЕРФЕЙСА

ETACS-

ECU

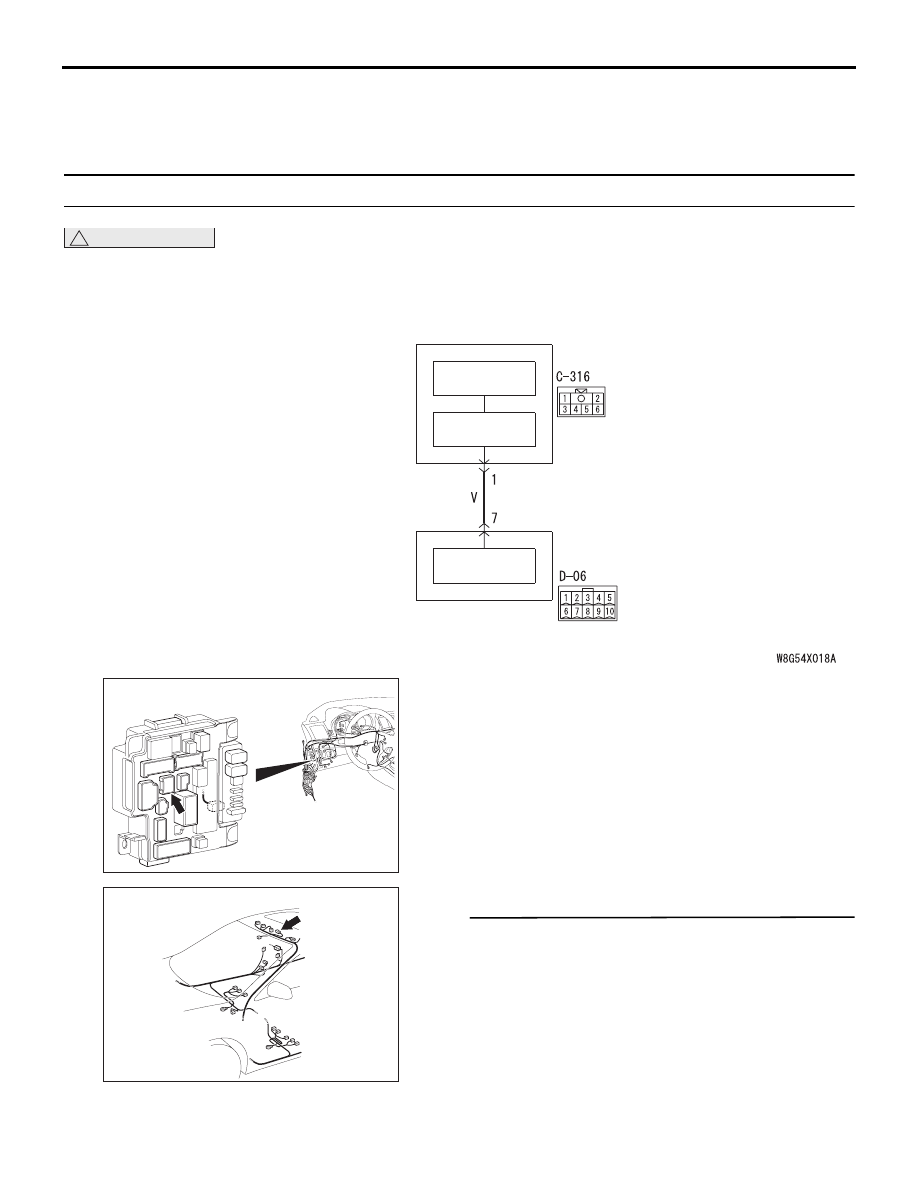

Коммуникационная цепь LIN электродвигателя люка крыши в сборе

ETACS-ECU

Разъем: C-316

BN

AC608152

D-06(GR)

Разъем: D-06

AL

AC612722

КРИТЕРИИ ОЦЕНКИ

ETACS-блок управления выдает код диагностики
№U0169 при отсутствии сигналов от узла
электродвигателя прозрачного люка крыши.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Сбой узла электродвигателя прозрачного

люка крыши

• Неисправность шины LIN

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем C-316
ETACS-блока управления и разъем D-06 узла
электродвигателя прозрачного люка крыши

Q: Результат проверки в норме?

ДА :

Перейти к шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-6

ШАГ 2. Проверить жгут электропроводки
между разъемом C-316 ETACS-блока
управления (вывод №1) и разъемом D-06
электродвигателя прозрачного люка крыши
(вывод №7).
Проверить линии связи на наличие обрыва.

Q: Результат проверки в норме?

ДА :

Перейти к шагу 3.

НЕТ :

Отремонтируйте жгут электропроводки.

ШАГ 3. Проверка сброса кода диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.

(2) Перевести ключ зажигания из положения

БЛОКИРОВКА (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код диагностики сформирован?

ДА :

Заменить узел электродвигателя
прозрачного люка крыши.

НЕТ :

Плохой контакт, обрыв цепи или другие

периодически возникающие отказы
в линиях шины LIN между узлом
электродвигателя прозрачного люка
крыши и ETACS-блоком управления
(см. ГРУППУ 00

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

Код №U0215 Тайм-аут P/W SW (DR) LIN

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый

G: Зеленый     L: Синий

W: Белый     Y: Желтый

SB: Голубой     BR: Коричневый

O: Оранжевый     GR: Серый

R: Красный     P: Розовый

V: Фиолетовый     PU: Пурпурный

SI: Серебристый

ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

СТЕКЛОПОДЪЕМНИКОВ

ЦП

ЦЕПЬ

ПРИВОДА LIN

ЦЕПЬ

ИНТЕРФЕЙСА

ETACS-

ECU

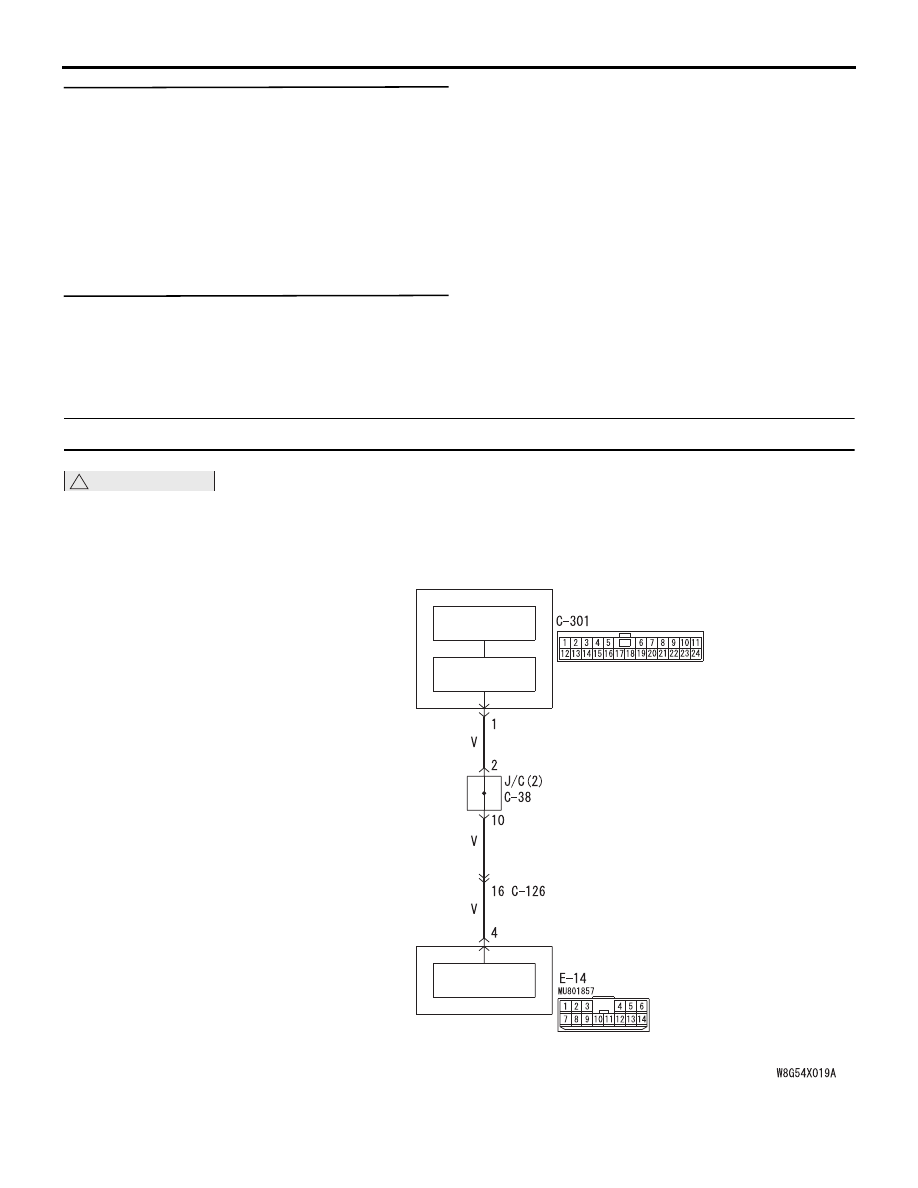

Коммуникационная цепь LIN главного переключателя стеклоподъемников

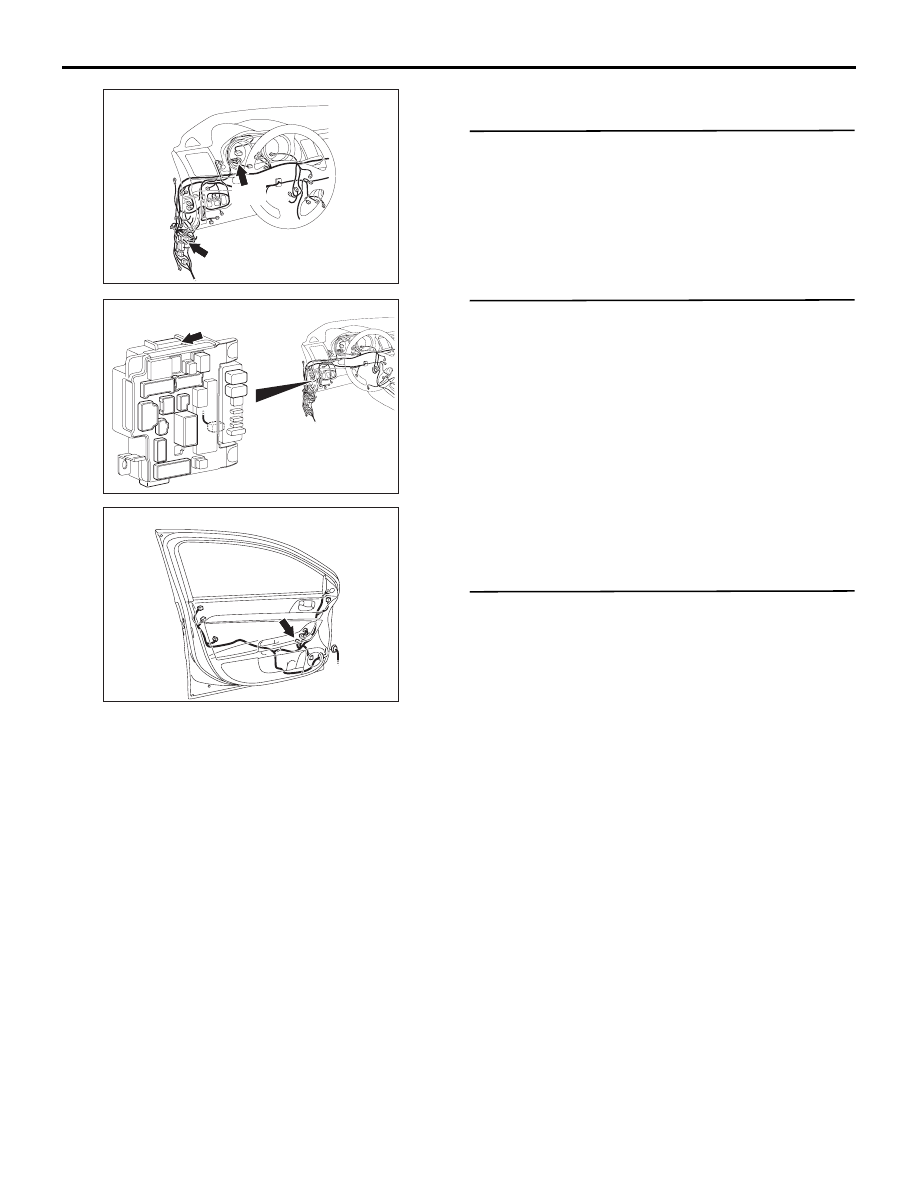

C-38

C-126 (BR)

DK

Разъемы: C-38, C-126

AC612705

ETACS-ECU

Разъем: C-301

BT

AC608152

AJ

Разъем: E  -14

AC612730

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-7

КРИТЕРИИ ОЦЕНКИ

ETACS-блок управления выдает код диагностики
№U0215, когда не поступают сигналы от главного
переключателя окна с сервоприводом стекла.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Сбой главного переключателя окна

с сервоприводом стекла

• Неисправность шины LIN

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем C-301
ETACS-блока управления и разъем E-14
главного переключателя окна
с сервоприводом стекла

Q: Результат проверки в норме?

ДА :

Перейти к шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут электропроводки
между разъемом C-301 ETACS-блока
управления (вывод №1) и разъемом E-14
главного выключателя окна с сервоприводом
стекла (вывод №4).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, проверить соединительный
разъем C-38 и промежуточный разъем C-126,
при необходимости отремонтировать.
Проверить линии связи на наличие обрыва.

Q: Результат проверки в норме?

ДА :

Перейти к шагу 3.

НЕТ :

Отремонтируйте жгут электропроводки.

ШАГ 3. Проверка сброса кода диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код диагностики сформирован?

ДА :

Заменить главный переключатель окна
с сервоприводом стекла.

НЕТ :

Плохой контакт, обрыв цепи или другие

периодически возникающие отказы
в линиях шины LIN между главным
переключателем окна с сервоприводом
стекла и ETACS-блоком управления
(см. ГРУППУ 00

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-8

Код №U0216 Тайм-аут P/W SW (AS) LIN

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый

G: Зеленый     L: Синий

W: Белый     Y: Желтый

SB: Голубой     BR: Коричневый

O: Оранжевый     GR: Серый

R: Красный     P: Розовый

V: Фиолетовый     PU: Пурпурный

SI: Серебристый

ВСПОМОГАТЕЛЬНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

ПЕРЕДНЕГО СТЕКЛОПОДЪЕМНИКА

ЦП

ЦЕПЬ

ПРИВОДА LIN

ЦЕПЬ

ИНТЕРФЕЙСА

ETACS-

ECU

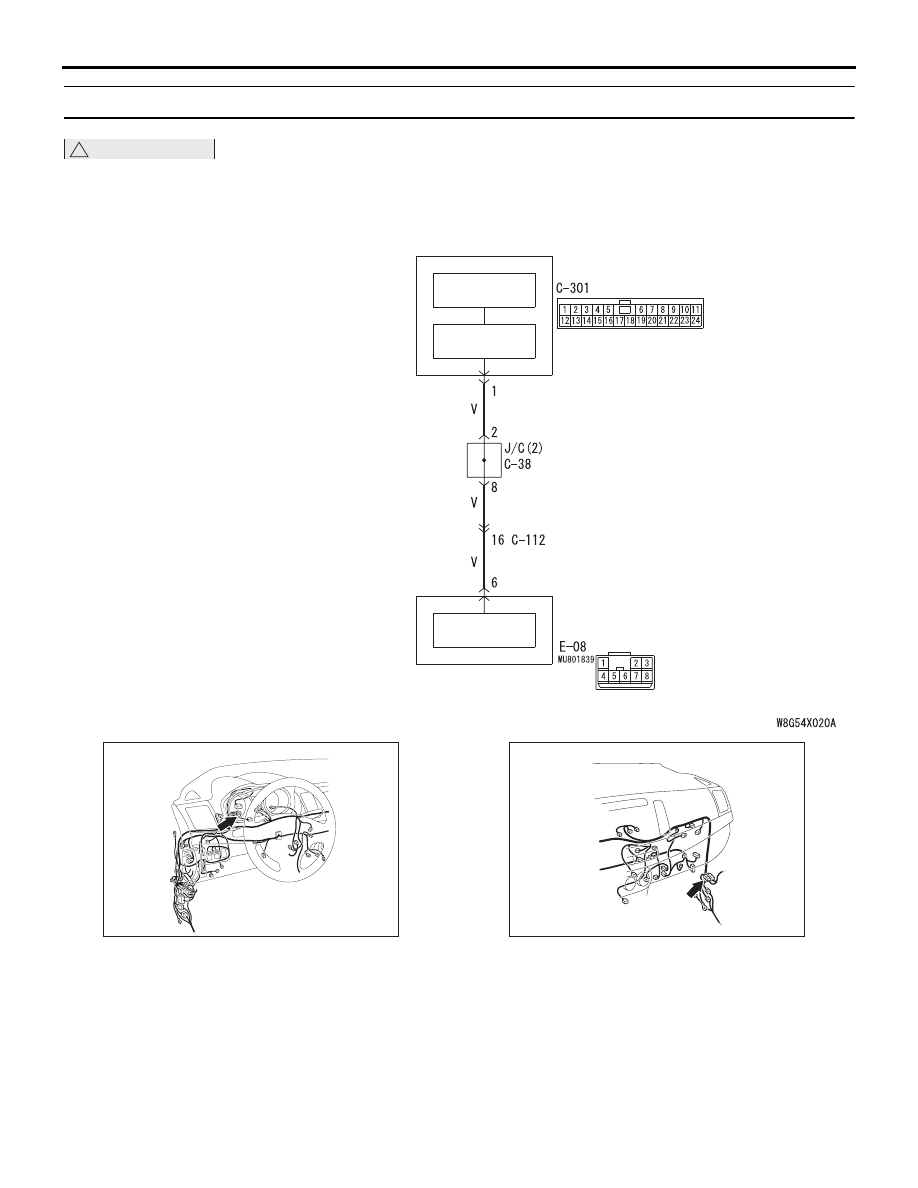

Коммуникационная цепь LIN вспомогательного переключателя стеклоподъемника

DL

Разъем: C-38

AC612705

C-112 (BR)

Разъем: C-112

AF

AC700271
