ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-17

ПРОЦЕДУРА ДИАГНОСТИКИ

Проверить, сброшен ли код диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код диагностики сформирован?

ДА :

Заменить переключатель
стеклоочистителя/стеклоомывателя.

НЕТ :

Плохой контакт, обрыв цепи или другие

периодически возникающие отказы
в линиях шины LIN между
переключателем рулевой колонки
и ETACS-блоком управления
(см. ГРУППУ 00

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

Код №U150C Ошибка контрольной суммы P/W SW (DR)

КРИТЕРИИ ОЦЕНКИ

ETACS-блок управления выдает код диагностики
№U150C, когда нештатные сигналы поступают от
главного переклютеля окна с сервоприводом
стекла.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Сбой главного переключателя окна

с сервоприводом стекла

ПРОЦЕДУРА ДИАГНОСТИКИ

Проверить, сброшен ли код диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.

(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код диагностики сформирован?

ДА :

Заменить главный переключатель окна
с сервоприводом стекла.

НЕТ :

Плохой контакт, обрыв цепи или другие

периодически возникающие отказы
в линиях шины LIN между главным
переключателем окна с сервоприводом
стекла и ETACS-блоком управления
(см. ГРУППУ 00

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

Код №U150D Ошибка контроьной суммы P/W SW (AS)

КРИТЕРИИ ОЦЕНКИ

ETACS-блок управления выдает код диагностики
№U150D, когда нештатные сигналы поступают от
вспомогательного переключателя переднего окна
с сервоприводом стекла.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Сбой вспомогательного переключателя

переднего окна с сервоприводом стекла

ПРОЦЕДУРА ДИАГНОСТИКИ

Проверить, сброшен ли код диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.

(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код диагностики сформирован?

ДА :

Заменить вспомогательный
переключатель переднего окна
с сервоприводом стекла.

НЕТ :

Плохой контакт, обрыв цепи или другие

периодически возникающие отказы
в линиях шины LIN между
вспомогательным переключателем
переднего окна с сервоприводом стекла
и ETACS-блоком управления
(см. ГРУППУ 00

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-18

Код №U150E Ошибка контрольной суммы P/W SW (RL)

КРИТЕРИИ ОЦЕНКИ

ETACS-блок управления выдает код диагностики
№U150E, когда нештатные сигналы поступают от
вспомогательного переключателя заднего окна
с сервоприводом стекла (LH).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Сбой вспомогательного переключателя

заднего окна с сервоприводом стекла (LH)

ПРОЦЕДУРА ДИАГНОСТИКИ

Проверить, сброшен ли код диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.

(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код диагностики сформирован?

ДА :

Заменить вспомогательный
переключатель заднего окна
с сервоприводом стекла (LH).

НЕТ :

Плохой контакт, обрыв цепи или другие

периодически возникающие отказы
в линиях шины LIN между
вспомогательным переключателем
заднего окна с сервоприводом стекла
и ETACS-блоком управления
(см. ГРУППУ 00

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

Код №U150F Ошибка контрольной суммы P/W SW (RR)

КРИТЕРИИ ОЦЕНКИ

ETACS-блок управления выдает код диагностики
№U150F, когда нештатные сигналы поступают от
вспомогательного переключателя заднего окна
с сервоприводом стекла (RH).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Сбой вспомогательного переключателя

заднего окна с сервоприводом стекла (RH)

ПРОЦЕДУРА ДИАГНОСТИКИ

Проверить, сброшен ли код диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.

(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код диагностики сформирован?

ДА :

Заменить вспомогательный
переключатель заднего окна
с сервоприводом стекла (RH).

НЕТ :

Плохой контакт, обрыв цепи или другие

периодически возникающие отказы
в линиях шины LIN между
вспомогательным переключателем
заднего окна с сервоприводом стекла
(RH) и ETACS-блоком управления
(см. ГРУППУ 00

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

Код №U1511 Ошибка контрольной суммы прозрачного люка крыши <автомобили с прозрачным
люком>

КРИТЕРИИ ОЦЕНКИ

ETACS-блок управления выдает код диагностики
№U1511, когда нештатные сигналы поступают от
узла прозрачного люка крыши.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Сбой узла электродвигателя прозрачного

люка крыши

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-19

ПРОЦЕДУРА ДИАГНОСТИКИ

Проверить, сброшен ли код диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код диагностики сформирован?

ДА :

Заменить узел электродвигателя
прозрачного люка крыши.

НЕТ :

Плохой контакт, обрыв цепи или другие

периодически возникающие отказы
в линиях шины LIN между узлом
электродвигателя прозрачного люка
крыши и ETACS-блоком управления
(см. ГРУППУ 00

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

Код №U1512 Ошибка контрольной суммы датчика дождя/освещения <автомобили с системой
автоматического включения освещения>

КРИТЕРИИ ОЦЕНКИ

ETACS-блок управления выдает код диагностики
№U1512, когда нештатные сигналы поступают от
датчика управления световыми приборами.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Сбой датчика регулирования освещения

ПРОЦЕДУРА ДИАГНОСТИКИ

Проверить, сброшен ли код диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.

(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код диагностики сформирован?

ДА :

Заменить датчик управления световыми
приборами.

НЕТ :

Плохой контакт, обрыв цепи или другие

периодически возникающие отказы
в линиях шины LIN между датчиком
регулирования освещения
и ETACS-блоком управления
(см. ГРУППУ 00

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

Код №U1514 Ошибка в разряде (LIN)

КРИТЕРИИ ОЦЕНКИ

ETACS-блок управления получает и посылает
данные одновременно. Если в данных
содержится сбойный блок, ETACS-блок
управления выдает код диагностики №U1514.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность вспомогательного блока

управления

• Неисправность ЭБУ ETACS

• Электрические помехи, сгенерированные

в линии шины LIN

ПРОЦЕДУРА ДИАГНОСТИКИ

Проверить, сброшен ли код диагностики.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Стереть код диагностики.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код диагностики сформирован?

Выдан код диагностики, отличный от №U1514. :

Заменить соответствующий блок
управления.

Выдан код диагностики №U1514. :

Замените

ЭБУ ETACS.

Код диагностики не выдан. :

Причиной может

быть периодически возникающий отказ
(см. ГРУППУ 00

−, Методика устранения

периодически возникающего отказа

Стр.00-15

).

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СЕТЬ (LIN)

54 В-20

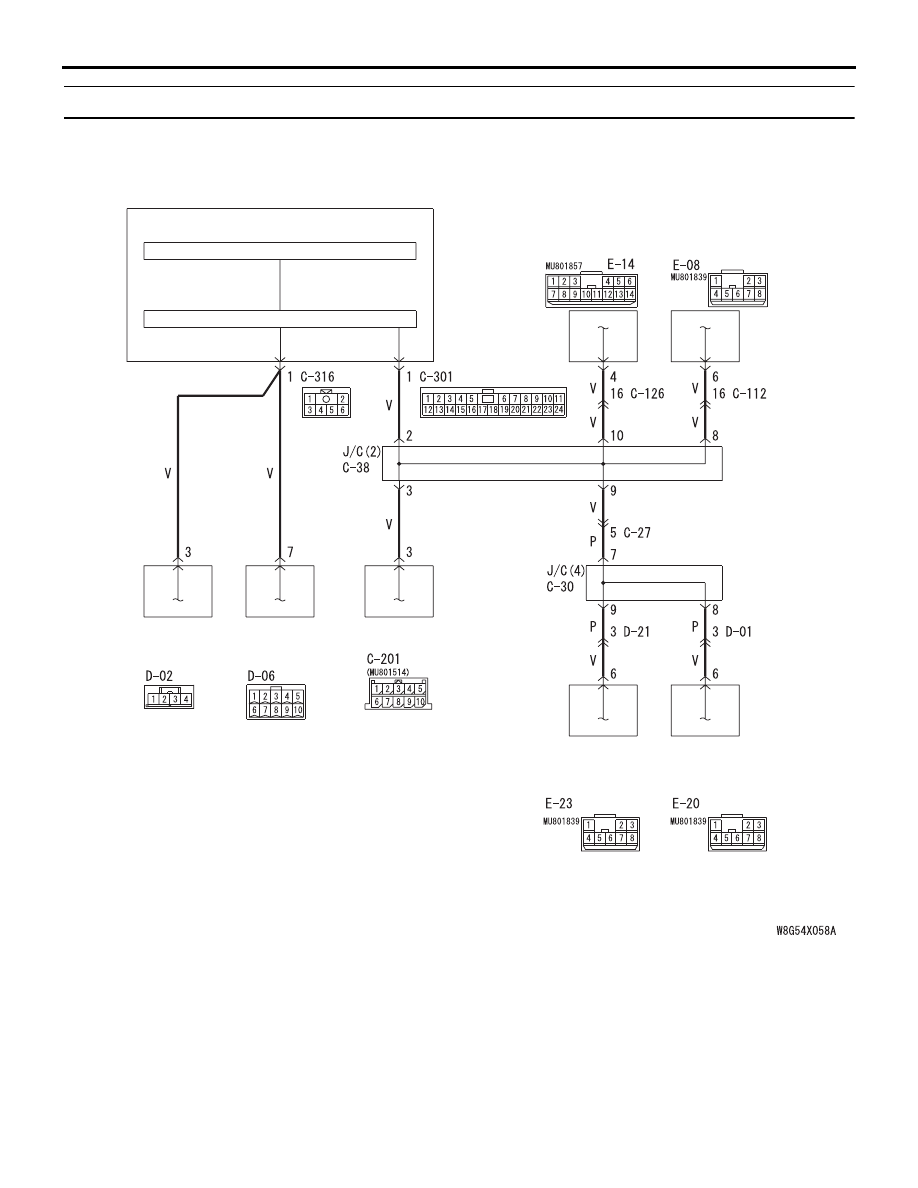

Код №U1515 Ошибка отсутствия активности на шине (LIN)

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ВСПОМОГАТЕЛЬНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

ПЕРЕДНЕГО СТЕКЛО-

ПОДЪЕМНИКА

ВСПОМОГАТЕЛЬНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

ПРАВОГО ЗАДНЕГО

СТЕКЛОПОДЪЕМНИКА

ВСПОМОГА-ТЕЛЬНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

ЛЕВОГО ЗАДНЕГО

СТЕКЛОПОДЪЕМНИКА

ГЛАВНЫЙ ПЕ-

РЕКЛЮЧАТЕЛЬ

СТЕКЛОПОДЪ-

ЕМНИКОВ

ПОДРУЛЕВОЙ

ПЕРЕКЛЮЧАТЕЛЬ

ДАТЧИК

ОСВЕЩЕ

ННОСТИ

ЭЛЕКТРОМОТОР

ЛЮКА КРЫШИ

В СБОРЕ

ЦЕПЬ ИНТЕРФЕЙСА

ETACS-ECU

ЦЕПЬ УПРАВЛЕНИЯ LIN

Коммуникационная цепь LIN
