21-1

ГРУППА 21

СЦЕПЛЕНИЕ

СОДЕРЖАНИЕ

СЦЕПЛЕНИЕ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21A

КАПИТАЛЬНЫЙ РЕМОНТ СЦЕПЛЕНИЯ  . . . . . . . . . . . . . . . .

21B

Примечания

21A-1

ГРУППА 21A

СЦЕПЛЕНИЕ

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . . . .

21A-2

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ  . .

21A-2

СМАЗОЧНЫЕ МАТЕРИАЛЫ. . . . . .

21A-2

ОБСЛУЖИВАНИЕ БЕЗ



ДЕМОНТАЖА . . . . . . . . . . . . . . . . . .

21A-2

ПРОВЕРКА ПЕДАЛИ СЦЕПЛЕНИЯ . . . . .

21A-2

ПРОКАЧКА СЦЕПЛЕНИЯ . . . . . . . . . . . . .

21A-3

ПРОВЕРКА ДАТЧИКА СЦЕПЛЕНИЯ  . . . .

21A-3

ПЕДАЛЬ СЦЕПЛЕНИЯ . . . . . . . . . . .

21A-4

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

21A-4

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

21A-5

УПРАВЛЕНИЕ СЦЕПЛЕНИЕМ . . . . .

21A-6

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

21A-6

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

21A-7

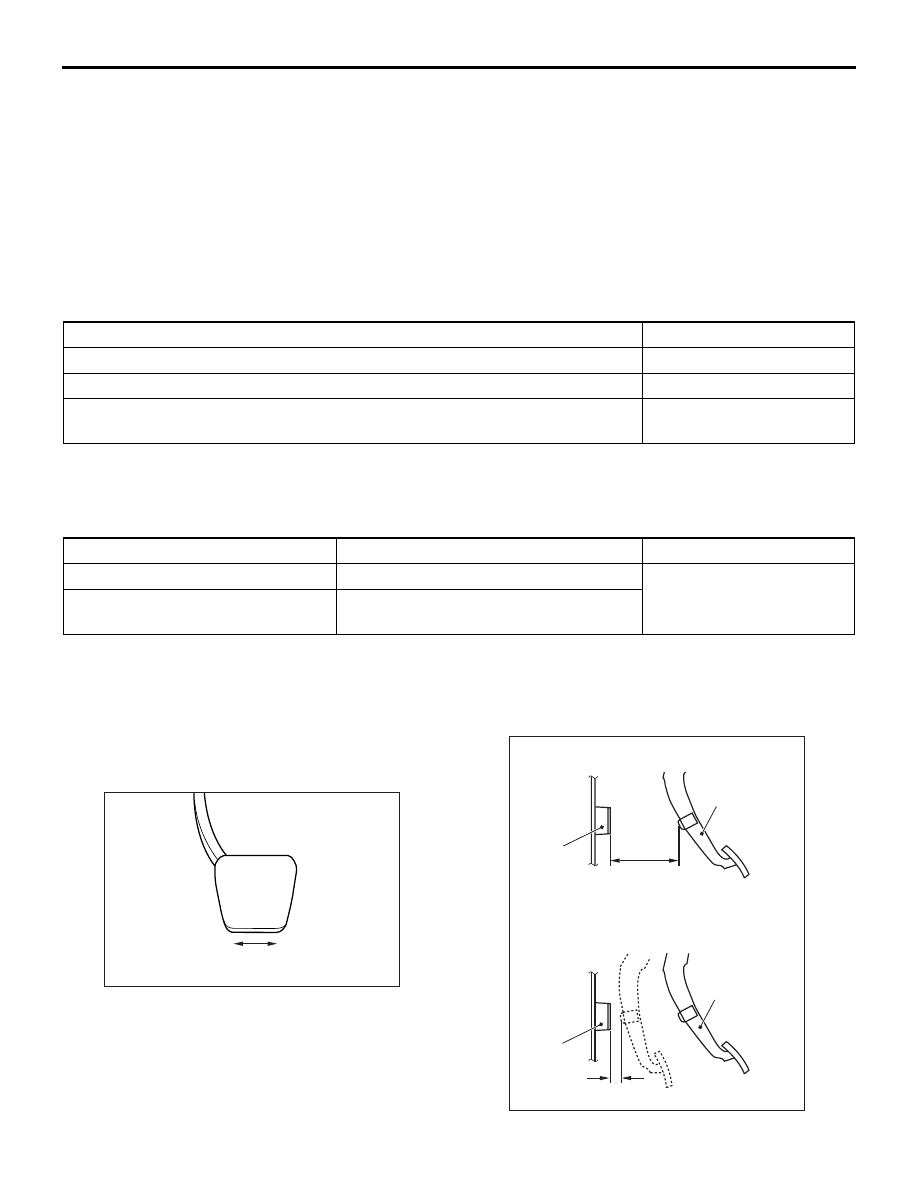

ОБЩИЕ СВЕДЕНИЯ

СЦЕПЛЕНИЕ

21A-2

ОБЩИЕ СВЕДЕНИЯ

M1211000100405

Сцепление - сухое, однодисковое, диафрагменного
типа; для управления сцеплением используется
давление гидропривода. Работу сцепления
и тормозной системы обеспечивает единый
резервуар с тормозной жидкостью.

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ

M1211000300595

Элемент

Стандартное значение

Боковой люфт педали сцепления, мм

4 или менее

Высота педали сцепления, мм

99

− 105

Расстояние между педалью сцепления и ограждением при отпускании
педали сцепления, мм

15 или более

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1211000400365

Элемент

Рекомендованная смазка

Количество

Рабочая жидкость сцепления

Тормозная жидкость DOT 3 или DOT 4 По необходимости

Шток цилиндра привода
выключения сцепления

Castrol Olista Longtime 3 EP

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ПРОВЕРКА ПЕДАЛИ СЦЕПЛЕНИЯ

M1211000900649

ПРИМЕЧАНИЕ: Конструкция узла педали
сцепления не предусматривает регулировок.

AC601326AB

A

1. Измерьте люфт педали сцепления (А).

Стандартное значение (А): 4 мм или менее

2. Если люфт педали сцепления отличается от

стандартного значения, это может быть
признаком неисправности узла педали
сцепления. В этом случае проверьте узел педали
сцепления и при необходимости замените.

Педаль

сцепления

B

Упор

педали

Высота педали сцепления

Расстояние между педалью сцепления

и упором педали при отпускании

сцепления

AD

Упор

педали

Педаль

сцепления

C

AC612473
