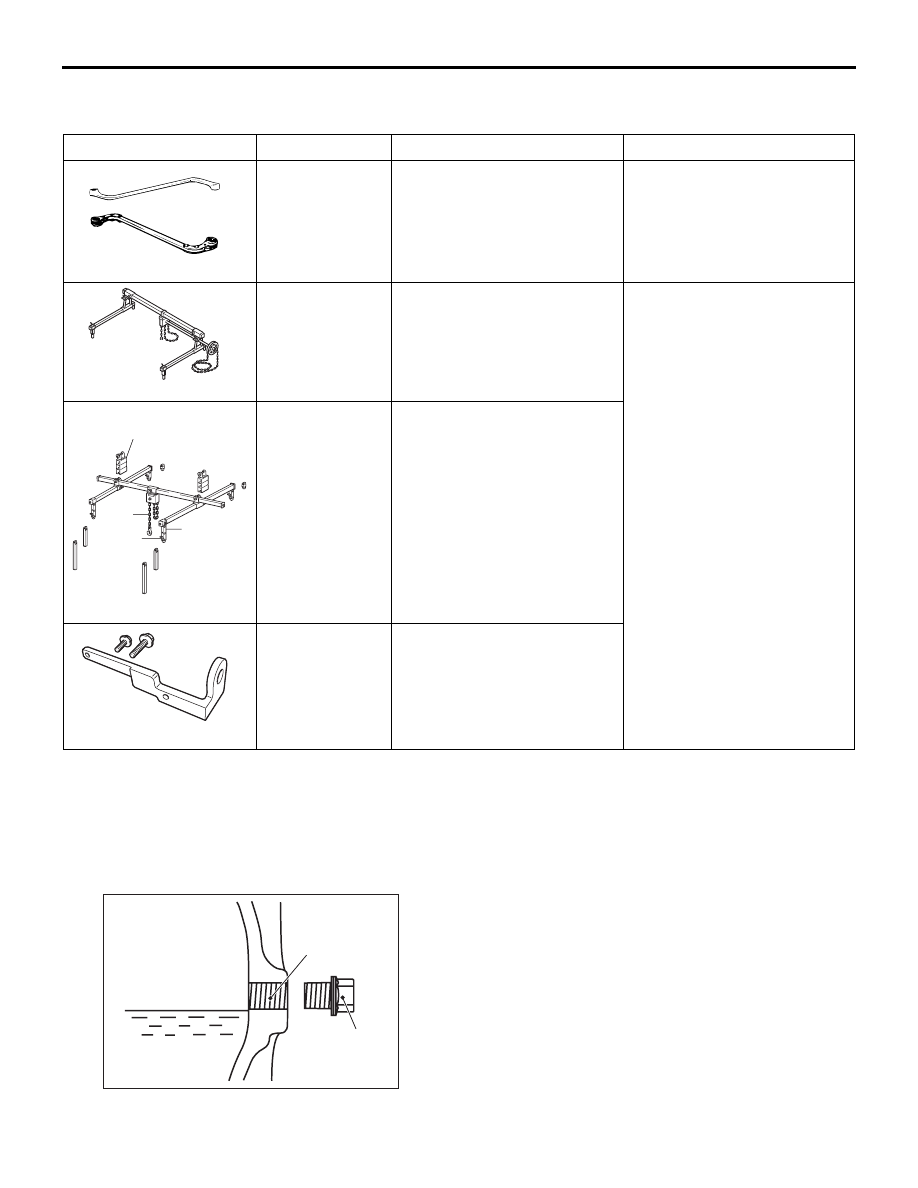

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A-3

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1221000600940

Инструмент

Номер

Название

Использование

MB990900

MB990900 или
MB991164

Ключ для регулировки
дверных петель

Снятие и установка опоры
коробки передач

MB991895

MB991895

Подъемник для двигателя

В случае использования
подъемника для двигателя:
Поддержка двигателя
в сборе при снятии
и установке коробки передач
в сборе

Подвижный кронштейн (HI)

F

E

D

C

B

A

B991928

MB991928

А: MB991929
B: MB991930
C: MB991931
D: MB991932
E: MB991933
F: MB991934

Подъемник для двигателя

А: Шарнир (50)

×2

B: Шарнир (90)

×2

C: Шарнир (140)

×2

D: Опора (стандартная)

×4

E: Опора (короткая)

×2

F: Цепь с крюком в сборе

B992201

MB992201

Кронштейн подъемника для
двигателя

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ПРОВЕРКА УРОВНЯ
ТРАНСМИССИОННОГО МАСЛА

M1221000900684

Трансмиссионное

масло

Пробка

заливного

отверстия

Заливное

отверстие

AB

AC210553

1. Снимите заливную пробку.
2. Убедитесь, что поверхность масла - на уровне

нижнего среза заливного отверстия.

3. Убедитесь, что в масле нет явных загрязнений.
4. Затяните заливную пробку до

рекомендованного момента.

Момент затяжки: 32

± 2 Нм

УПРАВЛЕНИЕ КОРОБКОЙ ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A-4

ЗАМЕНА ТРАНСМИССИОННОГО
МАСЛА

M1221001000703

Пробка заливного отверстия

Сливная пробка

AD

AC609507

1. Снимите заливную пробку.
2. Снимите сливную пробку и слейте масло.
3. Затяните сливную пробку до

рекомендованного момента.

Момент затяжки: 32

± 2 Нм

4. Залейте трансмиссионную жидкость DiaQueen

NEW MULTI GEAR OIL SAE 75W-80 API GL-3,
чтобы ее уровень находился у нижнего края
заливного отверстия.

Количество: 2,5 л

5. Затяните заливную пробку до

рекомендованного момента.

Момент затяжки: 32

± 2 Нм

УПРАВЛЕНИЕ КОРОБКОЙ ПЕРЕДАЧ

СНЯТИЕ И УСТАНОВКА

M1221003800987

!

ВНИМАНИЕ

Берегите SRS-ECU от ударов при снятии и установке троса переключения передач
и троса выбора передач.

AD

9,5 ± 3,5 Нм

7,0 ± 3,0 Нм

10

6

7

5

4

3

8

9

2

1

N

AC609225

Порядок демонтажа троса
переключения передач
и троса выбора



передач

1.

Наконечник рычага
переключения передач

2.

Втулка

•

Снятие и установка SRS-ECU
(см. ГРУППА 52B, SRS-ECU

Стр.52B-178

).

3.

Соединение троса выбора
передач (со стороны рычага
переключения передач)

>>

B

<< 4.

Соединение троса
переключения передач (со
стороны рычага переключения
передач)

Порядок демонтажа троса
переключения передач
и троса выбора



передач (Продолжение)

УПРАВЛЕНИЕ КОРОБКОЙ ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A-5

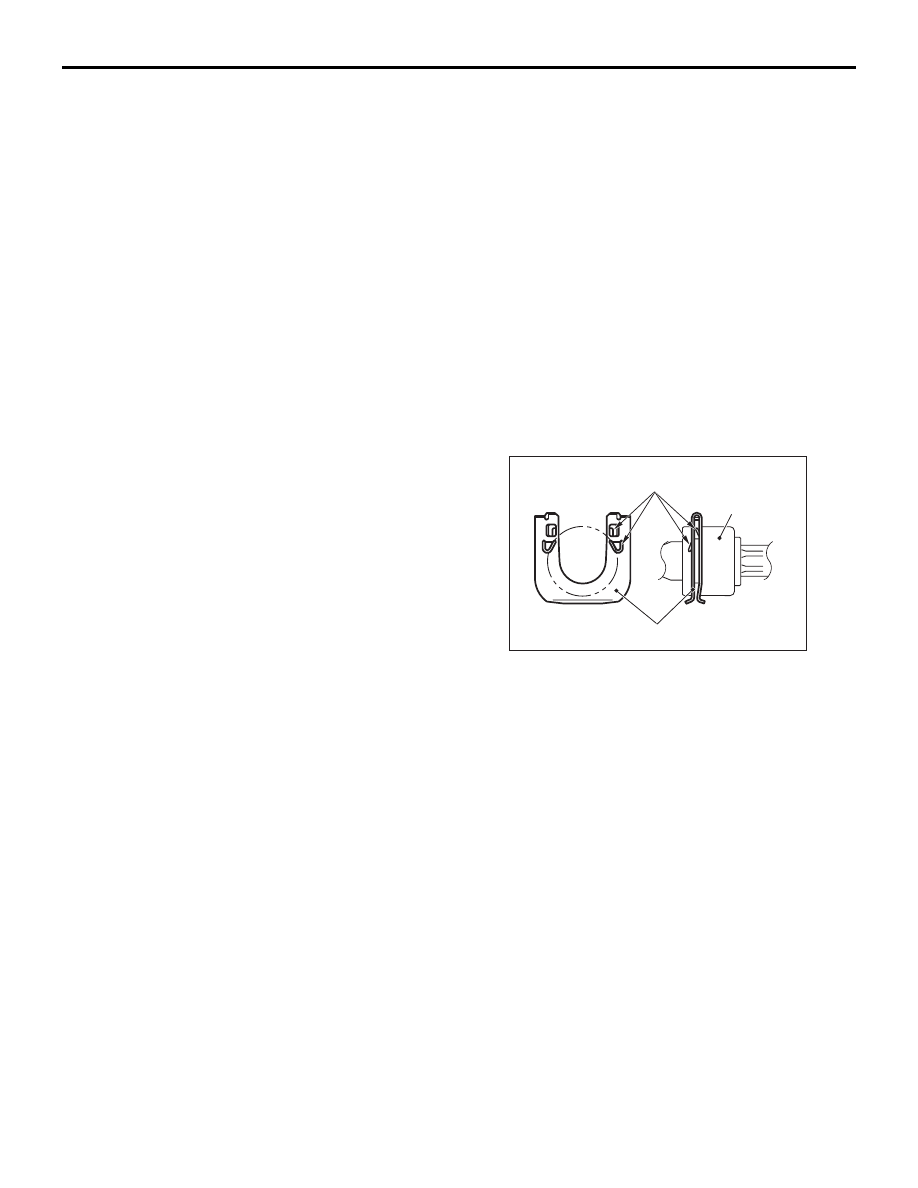

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ФИКСАТОРА ТЯГИ
ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ/СОЕДИНЕНИЯ ТРОСА
ВЫБОРА ПЕРЕДАЧ (СО СТОРОНЫ
КОРОБКИ ПЕРЕДАЧ)/СОЕДИНЕНИЯ
ТРОСА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (СО
СТОРОНЫ КОРОБКИ ПЕРЕДАЧ)

AB

Захваты

Трос пере-

ключения

передач, трос

выбора передач

Фиксатор тяги переключения передач

AC210556

1. Сдвиньте вверх выступы фиксатора тяги

переключения передач с помощью отвертки
или аналогичного инструмента, затем снимите
фиксатор тяги переключения передач
с кронштейна вместе с тросами.

•

Снятие и установка узла
воздухоочистителя (см. ГРУППА
15, Воздухоочиститель

Стр.15-3

).

•

Снятие и установка
аккумуляторной батареи и полки
аккумуляторной батареи
(см. ГРУППА 54A,
Аккумуляторная батарея

Стр.54A-12

).

<<

A

>> >>

A

<< 5.

Соединение троса
переключения передач (со
стороны коробки передач)

<<

A

>> >>

A

<< 6.

Соединение троса выбора
передач (со стороны коробки
передач)

<<

A

>> >>

A

<< 7.

Фиксатор тяги переключения
передач

>>

A

<< 10. Трос переключения передач

и трос выбора передач в сборе
Порядок демонтажа рычага
переключения передач
в сборе

1.

Наконечник рычага
переключения передач

2.

Втулка

•

Снятие и установка кронштейна
напольной консоли (A)
(см. ГРУППА 52A

Стр.52A-9

).

3.

Соединение троса выбора
передач (со стороны рычага
переключения передач)

4.

Соединение троса
переключения передач (со
стороны рычага переключения
передач)

8

Зажим жгута проводов,
соединение разъема

9.

Узел рычага переключения
передач

Порядок демонтажа троса
переключения передач
и троса выбора



передач (Продолжение)

Порядок демонтажа рычага
переключения передач
в сборе (Продолжение)

УПРАВЛЕНИЕ КОРОБКОЙ ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A-6

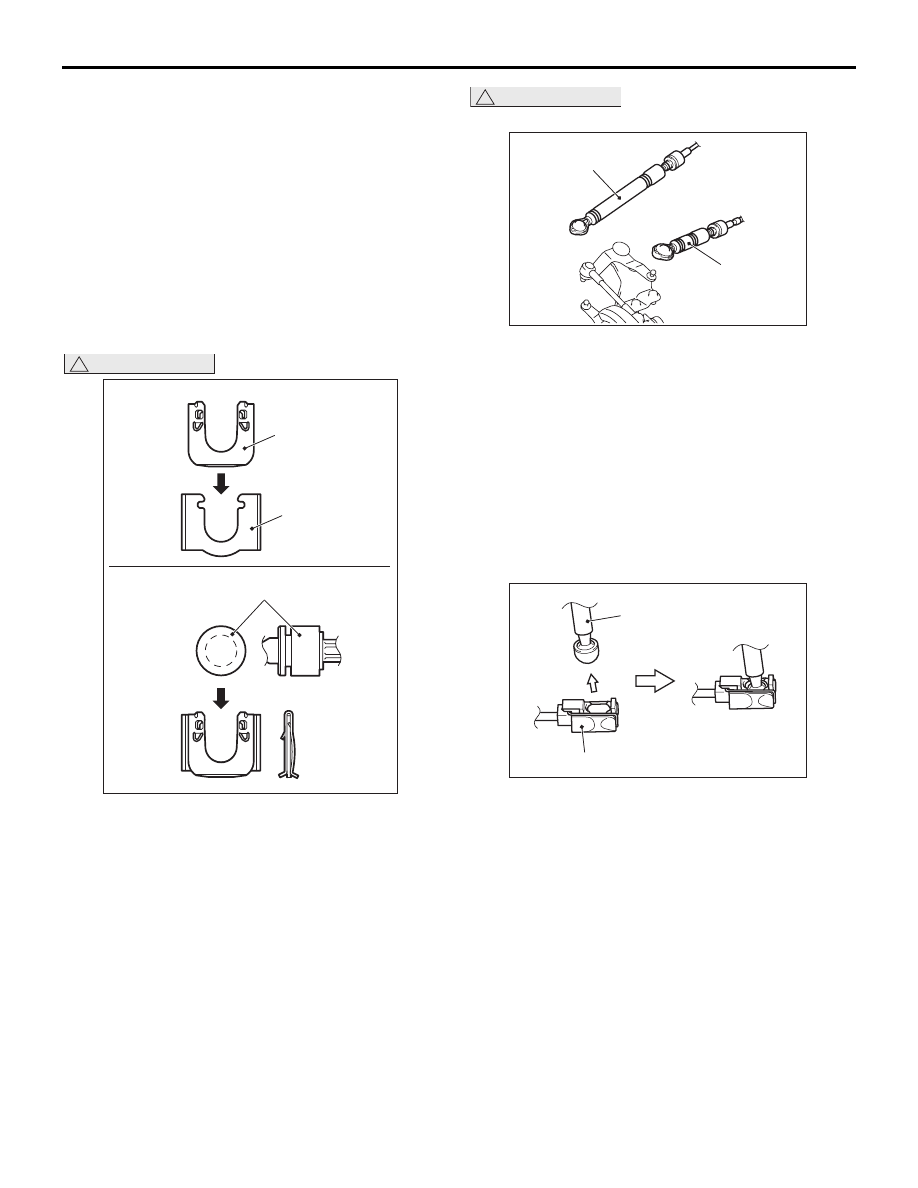

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА ТРОСА
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ И ТРОСА
ВЫБОРА ПЕРЕДАЧ В
СБОРЕ/СОЕДИНЕНИЯ ТРОСА
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (СО
СТОРОНЫ КОРОБКИ
ПЕРЕДАЧ)/СОЕДИНЕНИЯ ТРОСА
ВЫБОРА ПЕРЕДАЧ (СО СТОРОНЫ
КОРОБКИ ПЕРЕДАЧ)/ФИКСАТОРА ТЯГИ
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

AD

Кронштейн

кабеля

Новый фиксатор

тяги переключения

передач

Трос переключения передач,

трос выбора передач

AC210558

!

ОСТОРОЖНО

Полностью вставьте фиксатор тяги
переключения передач, трос переключения
передач и трос выбора передач (до щелчка).
1. После установки нового фиксатора тяги

переключения передач на кронштейн кабеля
коробки передач установите трос
переключения передач и трос выбора передач
в кронштейн.
ПРИМЕЧАНИЕ: Фиксатор можно
устанавливать любой стороной.

!

ОСТОРОЖНО

Убедитесь, что фиксатор вставлен надежно.

AC

Трос выбора

передач

Трос переключения

передач

AC609227

2. Надежно закрепите концы троса переключения

передач и троса выбора передач.

3. Переведите рычаг выбора и рычаг

переключения передач во все возможные
положения, и убедитесь в плавности
переключений.

>>B<< УСТАНОВКА СОЕДИНЕНИЯ
ТРОСА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (СО
СТОРОНЫ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ)

AB

Узел рычага

переключения передач

Трос переключения передач

AC607793

Надежно (до щелчка) вставьте наконечник троса
переключения передач в узел рычага
переключения передач как показано на рисунке.
