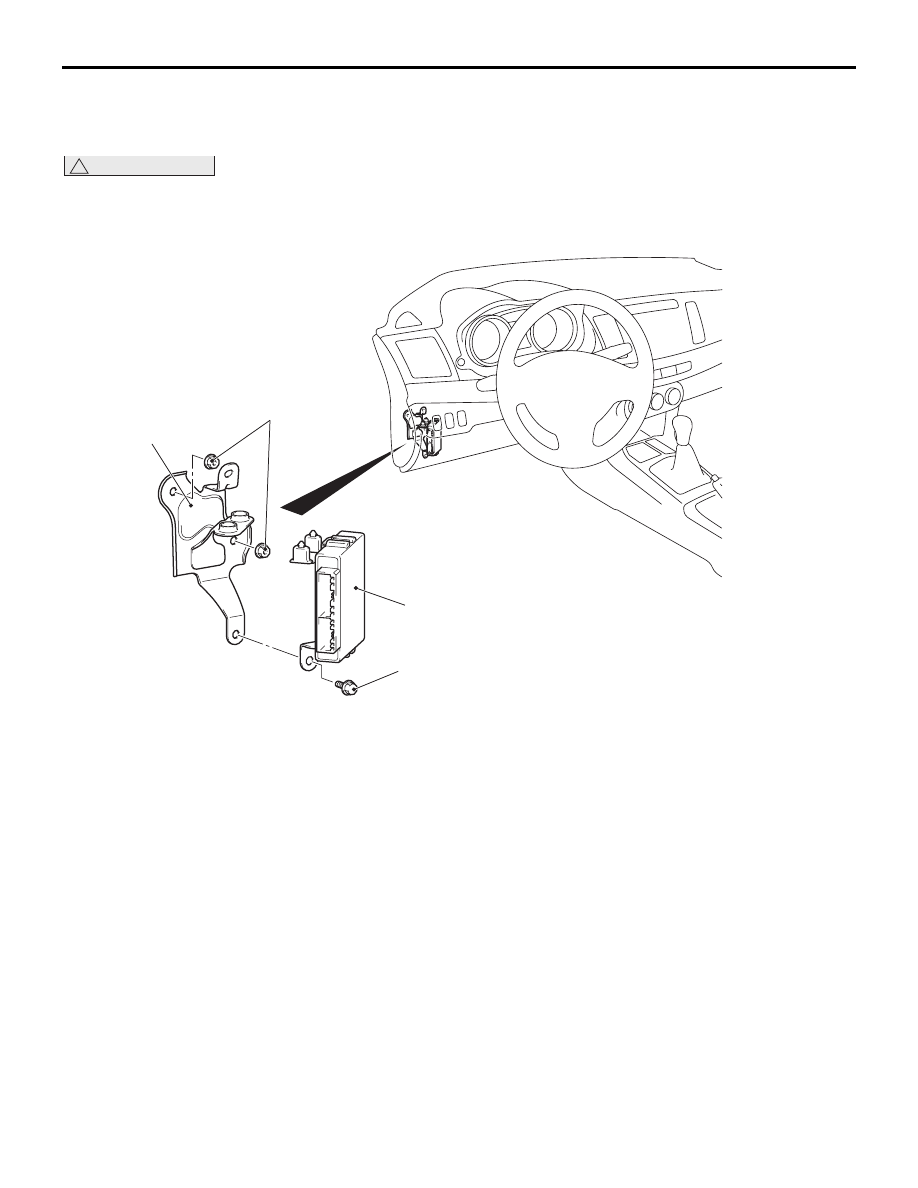

ECU вариатора

ВАРИАТОР

23A-97

ECU вариатора

СНЯТИЕ И УСТАНОВКА

M1231211400053

!

ОСТОРОЖНО

Чтобы сохранить в памяти ECU вариатора состояние смены передаточного числа вариатора,
после замены ECU вариатора выполните поездку со скоростью 3 км/ч или более.

13 ± 2 Нм

13 ± 2 Нм

1

2

AB

AC700446

Последовательность
демонтажа

1.

ECU вариатора

2.

Кронштейн ECU вариатора

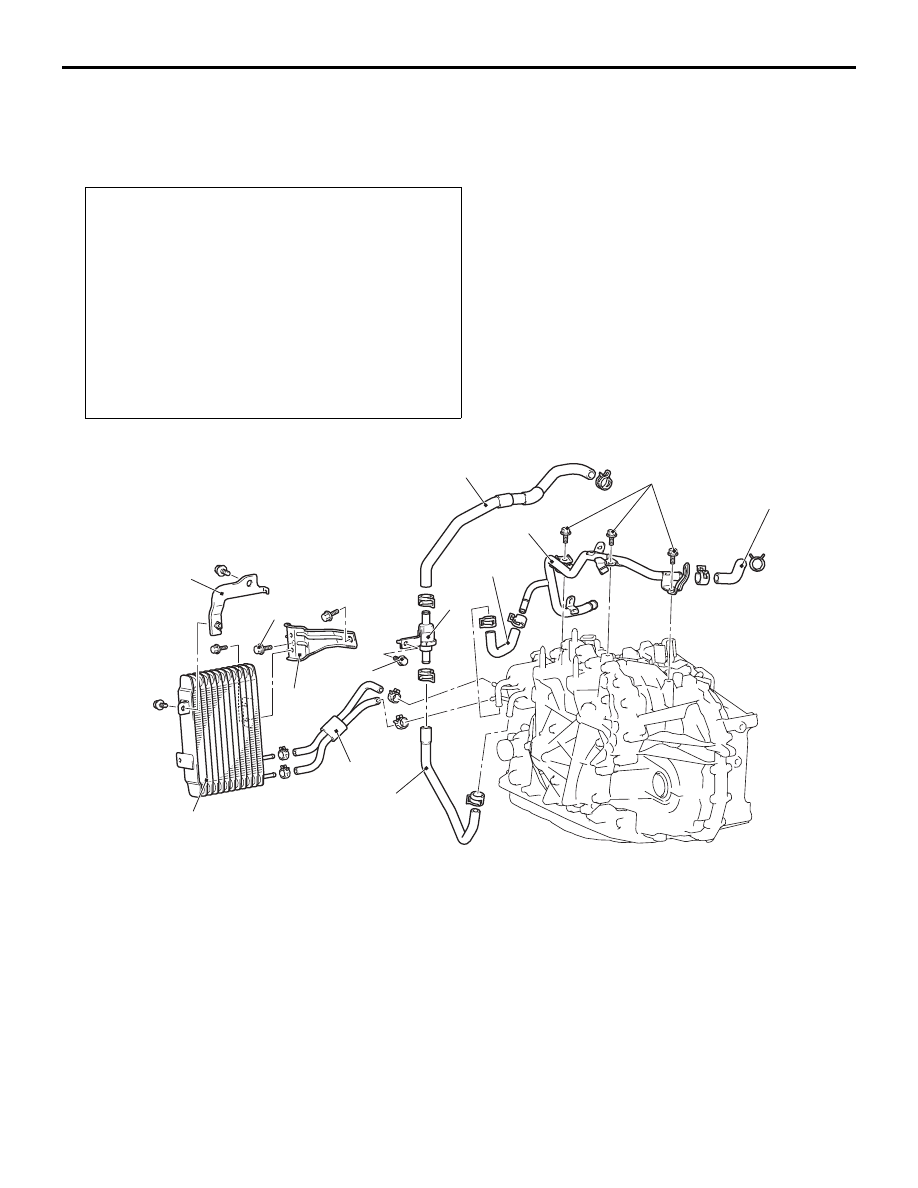

ОХЛАДИТЕЛЬ РАБОЧЕЙ ЖИДКОСТИ ВАРИАТОРА И МАГИСТРАЛЬ ОХЛАДИТЕЛЯ

ВАРИАТОР

23A-98

ОХЛАДИТЕЛЬ РАБОЧЕЙ ЖИДКОСТИ ВАРИАТОРА

И МАГИСТРАЛЬ ОХЛАДИТЕЛЯ

СНЯТИЕ И УСТАНОВКА

M1231212500053

Операции до Демонтажа и после установки
• Передняя подкузовная панель и боковые защитные

кожухи (см. ГРУППА 51

− Подкузовная панель

Стр.51-17

.)

• Слив и заправка рабочей жидкости вариатора

(см.

Стр.23A-75

).

• Слив и заправка охлаждающей жидкости (см. ГРУППА

14

−Обслуживание без демонтажа − Замена

охлаждающей жидкости

Стр.14-10

).

• Воздухозаборник воздухоочистителя (См. ГРУППА 15

− Воздухоочиститель

Стр.15-3

).

• Снятие аккумуляторной батареи и полки для

аккумуляторной батареи (см. ГРУППА 54А,

Аккумуляторная батарея

Стр.54A-12

).

9,5 ± 3,5 Нм

22 ± 3 Нм

23 ± 3 Нм

6

4

10

9

8

7

2

3

1

5

AE

AC606747

Порядок демонтажа
магистрали охладителя
рабочей жидкости вариатора





1.

Шланг подачи воды В

2.

Шланг подачи воды А

3.

Термостат в сборе

4.

Возвратный шланг системы
охлаждения А

5.

Возвратный шланг системы
охлаждения В

6.

Водяная трубка в сборе

Порядок демонтажа
магистрали охладителя
рабочей жидкости вариатора



 (Продолжение)

Порядок демонтажа
охладителя рабочей
жидкости вариатора





7.

Шланг охладителя рабочей
жидкости вариатора в сборе

8.

Кронштейн охладителя
рабочей жидкости
вариатора А

9.

Кронштейн охладителя
рабочей жидкости
вариатора В

10. Охладитель рабочей

жидкости вариатора в сборе

ЛОПАТОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ

ВАРИАТОР

23A-99

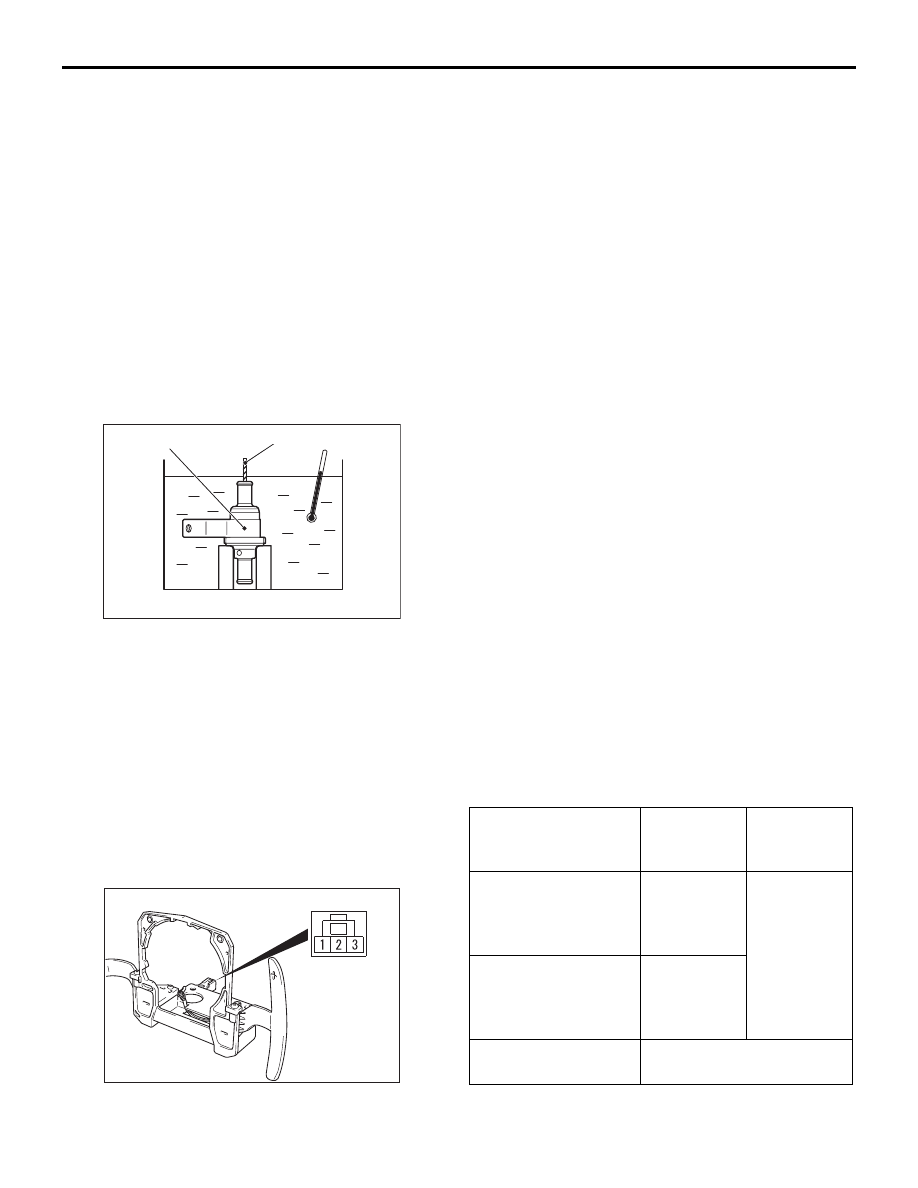

ПРОВЕРКА ТЕРМОСТАТА

M1231204900119

Штанга (диаметром 6 мм)

Термоклапан

AB

AC506983

1. Наберите воды в какую-либо емкость

и опустите в нее термостат, вставив стержень
(диаметром примерно 6 мм). Постепенно
подогревайте воду, помешивая ее,
и убедитесь, что температура открытия
термостата соответствует стандартному
значению. При открытии термостата стержень
поднимется.

Стандартное значение: 75

°C ± 1,5°C

2. Нагрейте воду до полностью открытого

состояния термостата, затем убедитесь, что
уровень подъема клапана соответствует
стандартному значению.
Стандартное значение: Температура

полного открытия 88

°C

Уровень подъема клапана в полностью

открытом положении: 3 мм или выше

ПРИМЕЧАНИЕ: Заранее измерьте высоту
полностью закрытого клапана, затем -
полностью открытого, чтобы рассчитать
высоту подъема.

ЛОПАТОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ

СНЯТИЕ И УСТАНОВКА ЛОПАТОЧНОГО
ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕДАЧ

M1231213000028

См. ГРУППА 52B

− Модуль подушки безопасности

водителя

Стр.52B-180

.

ПРОВЕРКА ЛОПАТОЧНОГО
ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕДАЧ

M1231211500061

AC507715AB

1. Проверьте целостность цепи между клеммами

разъемов лопаточных переключателей
передач.

Стандартное значение:

Рычаг лопаточного
переключателя

Номер
клеммы

Значение
сопротивле
ния

Переключение на
повышенную
передачу
и удержание рычага.

1

− 2

Непрерывно
сть цепи
(2

Ω или

менее).

Переключение на
пониженную
передачу
и удержание рычага.

2

− 3

Бездействие

Имеется разрыв цепи
между клеммами.

2. В случаях, отличных от указанных выше,

замените лопаточный переключатель в сборе.
