Mitsubishi Lancer X. Руководство - часть 537

УПРАВЛЕНИЕ КОРОБКОЙ ПЕРЕДАЧ

ВАРИАТОР

23A-89

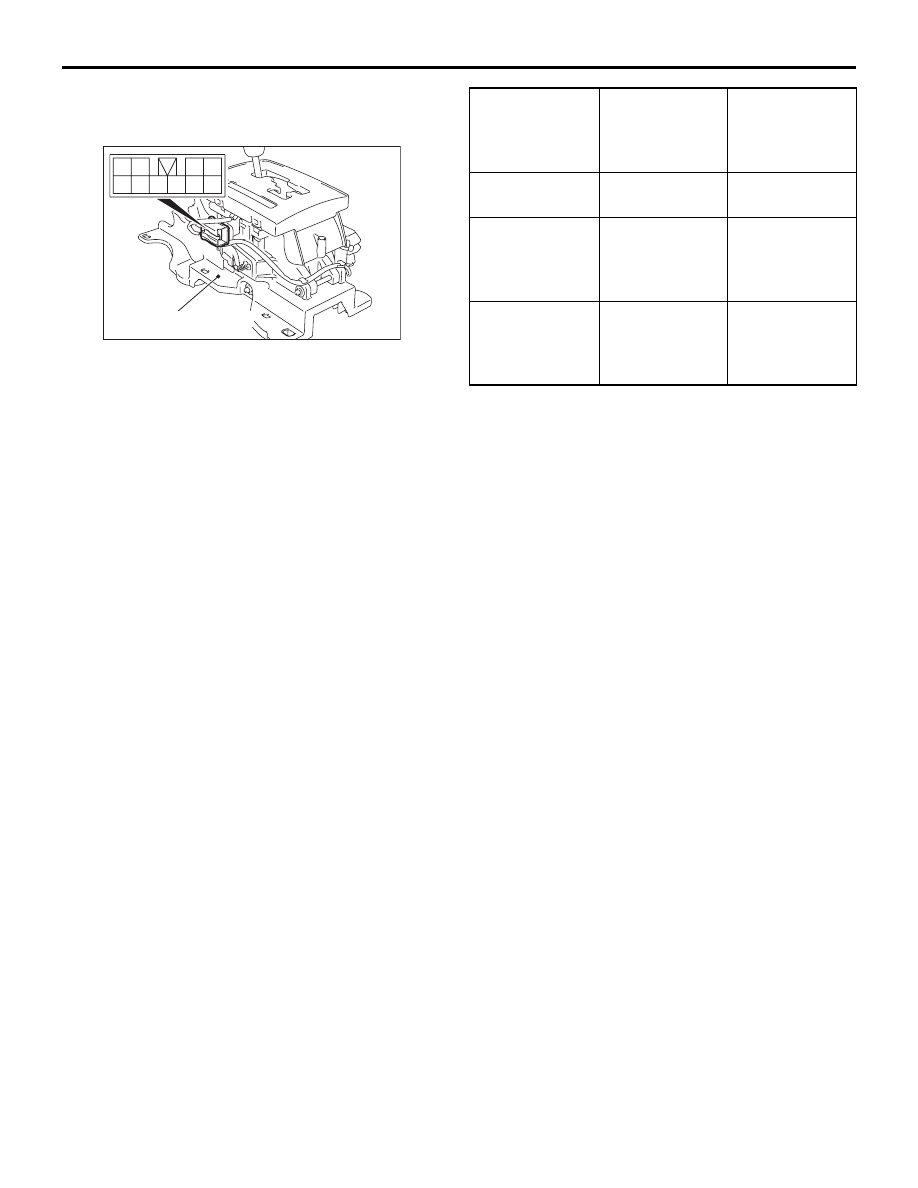

ПРОВЕРКА ЦЕЛОСТНОСТИ УЗЛА
ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕДАЧ

M1231030100228

Селектор

диапазонов

в сборе

10

4

8

7

6

5

1 2

3

9

AB

AC609991

Узел
переключател
я передач
в сборе

Диапазон
коробки
передач

Номер
клеммы

Селективный
переключатель

Спортивный
режим

7

− 8

Переключатель
передач
(вверх)

Переключение
на повышенную
передачу
и удержание

7

− 10

Переключатель
передач (вниз)

Переключение
на пониженную
передачу
и удержание

7

− 9

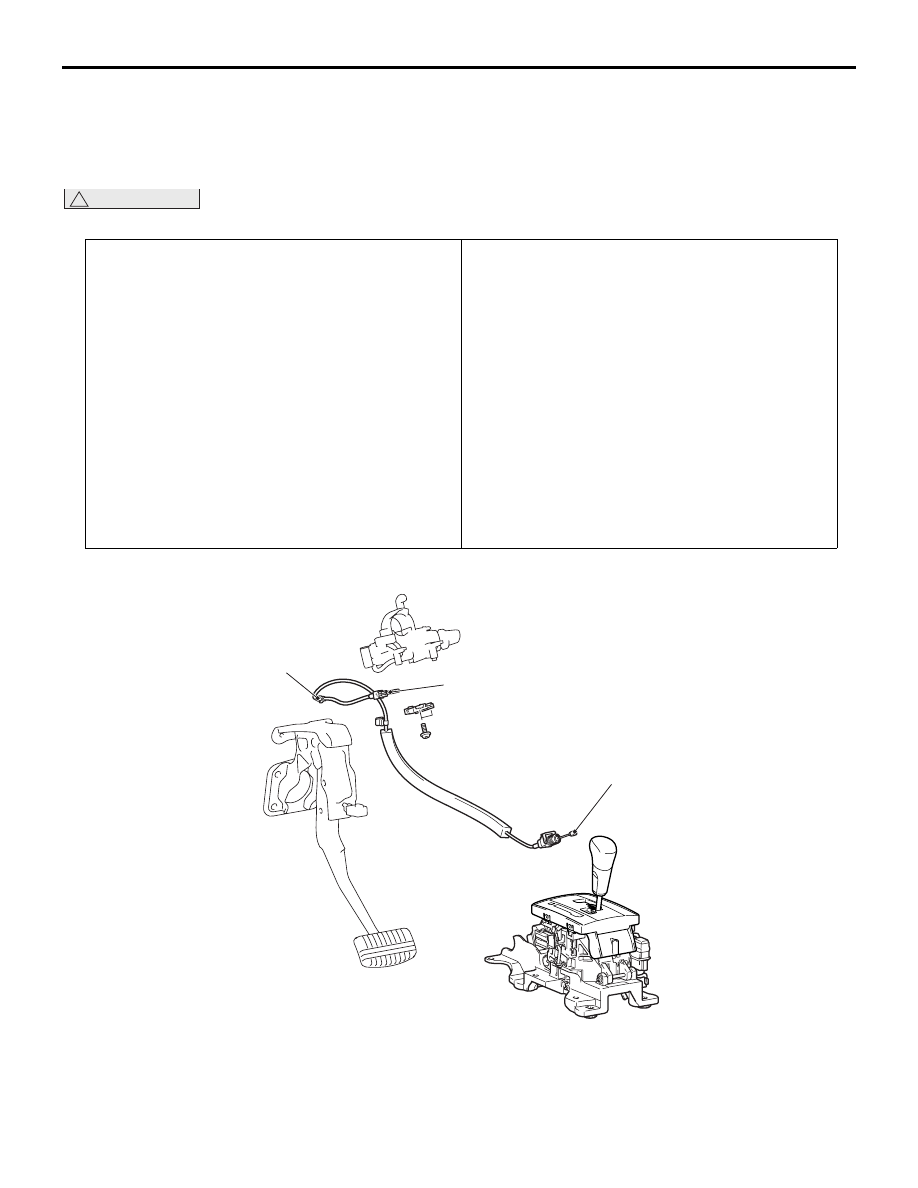

МЕХАНИЗМЫ БЛОКИРОВКИ КЛЮЧА И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ ВАРИАТОРА

ВАРИАТОР

23A-90

МЕХАНИЗМЫ БЛОКИРОВКИ КЛЮЧА И ПЕРЕКЛЮЧЕНИЯ

ПЕРЕДАЧ ВАРИАТОРА

СНЯТИЕ И УСТАНОВКА

M1231203400218

!

ВНИМАНИЕ

Берегите SRS-ECU от ударов при снятии и установке троса блокировки ключа.

Операции, выполняемые перед установкой
• Снятие кронштейна напольной консоли (A) и боковой

крышки напольной консоли (см. ГРУППА 52A,

Напольная консоль в сборе

Стр.52A-9

.)

• Снятие нижней крышки (со стороны водителя)

(см. ГРУППА 52A, Нижняя приборная панель

Стр.52A-8

.)

• Снятие нижней части кожуха рулевой колонки

(см. ГРУППА 37, Вал рулевого управления в сборе

Стр.37-13

.)

• Снятие трубопровода подачи воздуха в область ног

(со стороны водителя) (см. ГРУППА 55A, Воздуховоды

Стр.55A-78

.)

Операции, выполняемые после установки
• Установка трубопровода подачи воздуха в область ног

(со стороны водителя) (см. ГРУППА 55A, Воздуховоды

Стр.55A-78

.)

• Установка нижней части кожуха рулевой колонки

(см. ГРУППА 37, Вал рулевого управления в сборе

Стр.37-13

.)

• Установка нижней крышки (со стороны водителя)

(см. ГРУППА 52A, Нижняя приборная панель

Стр.52A-8

.)

• Установка кронштейна напольной консоли (A)

и боковой крышки напольной консоли (см. ГРУППА

52A, Напольная консоль в сборе

Стр.52A-9

.)

• Проверка механизма блокировки ключа

(см.

Стр.23A-83

.)

• Проверка механизма блокировки переключателя

передач (см.

Стр.23A-85

.)

• Проверка работы селектора диапазонов

(см.

Стр.23A-83

.)

AC610004AB

2

1

3

Последовательность
демонтажа

>>

B

<< 1.

Соединение троса блокировки
ключа (со стороны селектора
диапазонов)

<<

A

>> >>

A

<< 2.

Соединение троса блокировки
ключа (со стороны рулевого
управления)

3.

Трос блокировки ключа

МЕХАНИЗМЫ БЛОКИРОВКИ КЛЮЧА И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ ВАРИАТОРА

ВАРИАТОР

23A-91

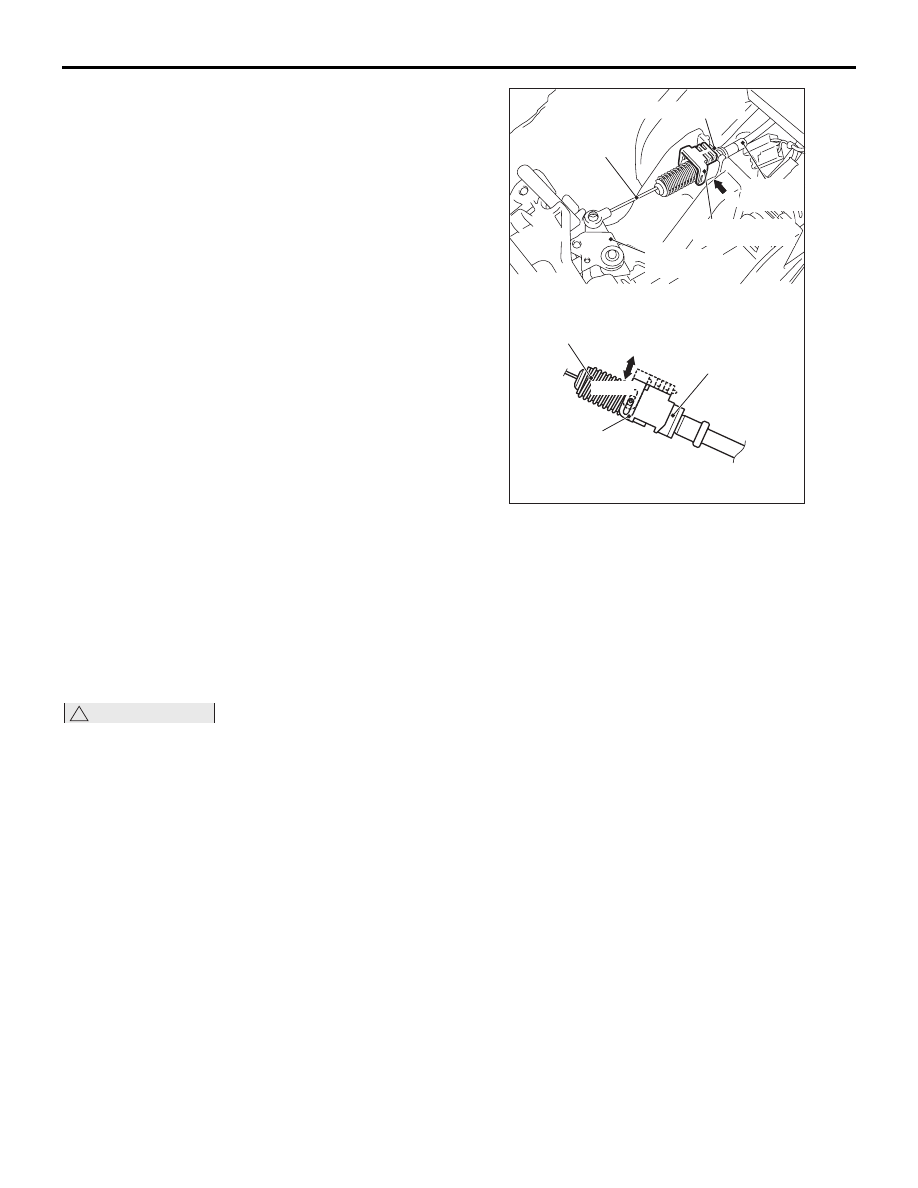

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ТРОСА БЛОКИРОВКИ
КЛЮЧА (СО СТОРОНЫ РУЛЕВОГО
УПРАВЛЕНИЯ)

Поверните переключатель зажигания
в положение «ACC» и затем потяните трос
блокировки ключа из цилиндра замка зажигания.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА ТРОСА
БЛОКИРОВКИ КЛЮЧА (СО СТОРОНЫ
ЗАМКА РУЛЕВОЙ КОЛОНКИ)

Поверните переключатель зажигания
в положение «ACC» и затем вставьте трос
блокировки ключа в цилиндр замка зажигания.

>>B<< УСТАНОВКА ТРОСА
БЛОКИРОВКИ КЛЮЧА

!

ОСТОРОЖНО

Оставьте переключатель зажигания
в положении «LOCK» (ВЫКЛ) до тех пор, пока
не завершите установку троса блокировки
ключа.
1. Переведите селектор диапазонов в положение

«P» и поверните переключатель зажигания
в положение «LOCK» (ВЫКЛ).

Разблокировка

Эксцентрик

блокировки

Направляющая

блокировки

Направляющая

блокировки

Внутренний кабель

Корпус регулятора

Корпус регулятора

Замок

Пружина

Вид А

A

Кабель

блокировки

ключа

AB

AC611186

2. Вставьте наконечник троса блокировки ключа

в эксцентрик селектор диапазонов в сборе,
стараясь не перекручивать внутренний трос.

3. Установите корпус регулятора, сдвинув вверх

(открыв) направляющую защелку.

4. Чтобы зафиксировать направляющую защелку,

нажмите на нее.

ПРИМЕЧАНИЕ: Положение блокировки троса
блокировки ключа регулируется автоматически
с помощью пружины.

КОРОБКА ПЕРЕДАЧ В СБОРЕ

ВАРИАТОР

23A-92

КОРОБКА ПЕРЕДАЧ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1231203600278

!

ОСТОРОЖНО

• Крепления, помеченные *1, следует временно зафиксировать в первую очередь, затем

полностью затянуть после установки двигателя в моторный отсек.

• Болты, помеченные *2, покрыты составом, стабилизирующим коэффициент сцепления.

Вывернув такие болты, убедитесь в отсутствии повреждений, удалите пыль и загрязнения
с опорной плоскости и резьбы, затем надежно затяните до рекомендованного момента.

Операции перед снятием и операции после
установки
• Снятие и установка передней подкузовной панели

и боковых защитных кожухов (см. ГРУППА 51,

Подкузовная панель

Стр.51-17

).

• Слив и заправка жидкости для КПП (см.

Стр.23A-75

).

• Слив и заправка охлаждающей жидкости (см. ГРУППА

14, Обслуживание без демонтажа

Стр.14-10

).

• Снятие и установка узла воздухоочистителя

и кронштейна воздухоочистителя (см. ГРУППА 15,

Воздухоочиститель

Стр.15-3

).

• Снятие и установка аккумуляторной батареи и полки

аккумуляторной батареи (см. ГРУППА 54A,

Аккумуляторная батарея

Стр.54A-12

).

• Снятие и установка крышки крепления фары

(см. ГРУППА 51, Узел переднего бампера и решетка

радиатора

Стр.51-4

).

• Снятие и установка ECU двигателя (см. ГРУППА 13A,

Блок управления двигателем

Стр.13A-319

).

• Снятие и установка верхней крышки двигателя

(см. ГРУППА 11A, Двигатель в сборе

Стр.11A-62

).

• Снятие и установка распорки передних амортизаторов

(См. ГРУППА 42А, Распорка передних амортизаторов

Стр.42A-11

.)

• Снятие и установка приводного вала (см. ГРУППА 26,

Узел приводного вала

Стр.26-14

.)
