Mitsubishi Lancer X. Руководство - часть 542





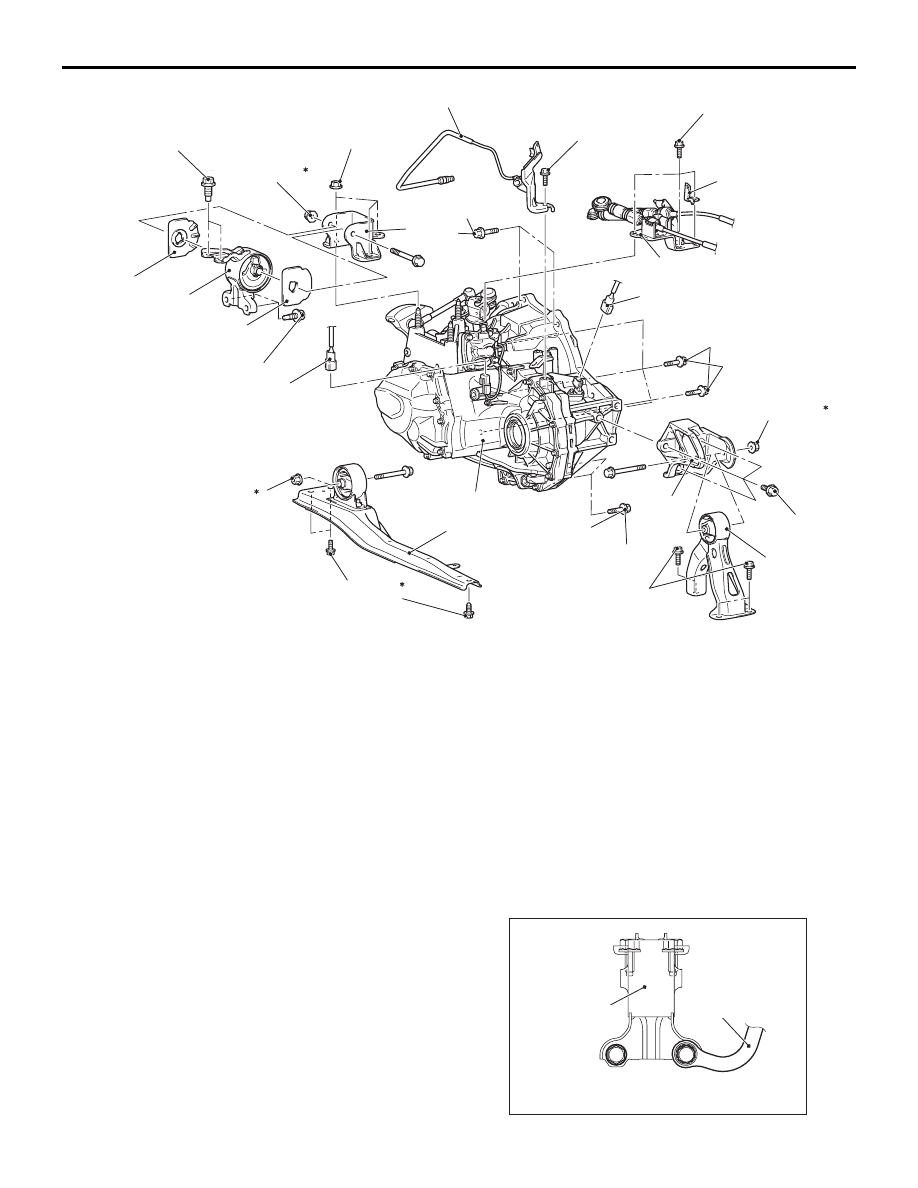

КОРОБКА ПЕРЕДАЧ В СБОРЕ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A-7

КОРОБКА ПЕРЕДАЧ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1221002700921

!

ОСТОРОЖНО

• Деталь, помеченную *

1

 следует слегка затянуть, а полностью затягивать только после

установки двигателя и коробки передач на место.

• Болты, помеченные *2, покрыты составом, стабилизирующим коэффициент сцепления.

Вывернув такие болты, убедитесь в отсутствии повреждений, удалите пыль и загрязнения
с опорной плоскости и резьбы, затем надежно затяните до рекомендованного момента.

• Снятие и установка подкузовной панели и боковой

крышки (см. ГРУППА 51, Передний бампер

Стр.51-17

).

• Слив и заправка трансмиссионного масла

(см.

Стр.22A-4

).

• Снятие и установка узла воздухоочистителя

и кронштейна воздухоочистителя (см. ГРУППА 15,

Воздухоочиститель

Стр.15-3

).

• Снятие и установка аккумуляторной батареи и полки

аккумуляторной батареи

• Снятие и установка крышки крепления фары

(см. ГРУППА 51, Узел переднего бампера и решетка

радиатора

Стр.51-4

).

• Снятие и установка ECU двигателя (см. ГРУППА 13A,

Блок управления двигателем

Стр.13A-319

).

• Снятие и установка крышки двигателя (см. ГРУППА

11A, Двигатель в сборе

Стр.11A-62

).

• Снятие и установка узла стартера (см. ГРУППА 16,

Узел стартера

Стр.16-21

).

• Снятие и установка приводного вала (см. ГРУППА 26,

Узел приводного вала

Стр.26-14

.)

12

50 ± 5 Нм

50 ± 5 Нм

11

2

71 ± 10 Нм

90 ± 10 Нм

6

48 ± 6 Нм

50 ± 5 Нм

1

53 ± 8 Нм

50 ± 5 Нм

47 ± 7 Нм

1

95 ± 10 Нм

1

53 ± 8 Нм

10

11

14

7

1

3

9

8

13

48 ± 6 Нм

13

2

5

4

48 ± 6 Нм

17,0 ± 6,8 Нм

AC

AC610012

Последовательность
демонтажа

1.

Соединение разъема датчика
скорости

2.

Соединение разъема
выключателя фонаря заднего
хода

3.

Соединение патрубка сцепления

4.

Кронштейн жгута проводов

5.

Кронштейн троса и трос
управления коробкой передач
в сборе <Со стороны коробки
передач>

6.

Крепежные болты верхней части
коробки передач в сборе

7.

Поперечина в сборе

8.

Задний опорный кронштейн

9.

Задний опорный кронштейн
коробки передач

Поддерживая двигатель
и коробку передач в сборе
с помощью домкрата.

10. Крепежный кронштейн коробки

передач

>>B<<

11. Упор опоры коробки передач

<<A>> >>A<<

12. Опора коробки передач

<<B>>

Поддерживает двигатель в сборе

13. Крепежные болты нижней части

коробки передач в сборе

14. Коробка передач в сборе

КОРОБКА ПЕРЕДАЧ В СБОРЕ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A-8

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ОПОРЫ КОРОБКИ
ПЕРЕДАЧ

MB990900

или

MB991164

AB

Опора

коробки

передач

AC613425

Последовательность
демонтажа (Продолжение)

КОРОБКА ПЕРЕДАЧ В СБОРЕ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A-9

Для снятия крепежного болта на нижней стороне
опоры коробки передач используйте специальный
инструмент MB990900 или MB991164

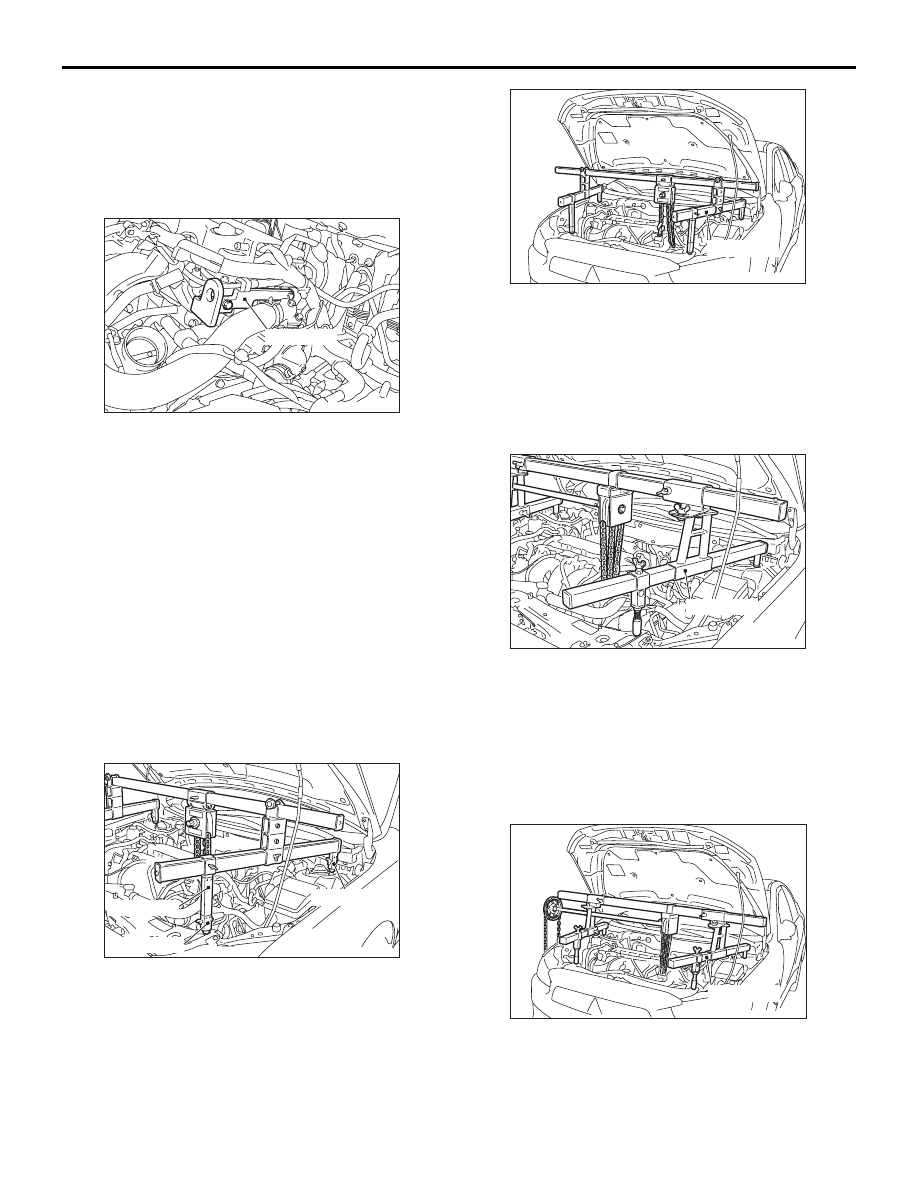

<<B>> ПОДДЕРЖКА ДВИГАТЕЛЯ В
СБОРЕ

AC611567AC

MB992201

1. Снимите вакуумный шланг в сборе

(см. ГРУППА 14

− Водяной шланг

и трубопровод

Стр.14-18

и установите опору

подъемника для двигателя (специальный
инструмент: MB992201) как показано на
рисунке.

2. <При использовании подъемника для

двигателя (специальный инструмент:
MB991928)>
(1) Соберите подъемник для двигателя

(специальный инструмент: MB991928).
(Устанавливайте указанные ниже
компоненты на основание подъемника.)

• Подвижный кронштейн (HI)

• Опора x 4 (стандартная) (MB991932)

• Шарнир x 2 (90) (MB991930)

AC611565AC

MB991932

MB991932

MB991930

(2) Установите опоры специального

инструмента как показано на рисунке.

ПРИМЕЧАНИЕ: Выполните балансировку
подъемника для двигателя, перемещая
подвижный кронштейн (HI).

AC611566 AC

MB991928

(3) Уберите домкрат и затем снимите

крепежные болты верхней части коробки
передач в сборе, которые были ослаблены
ранее.

3. <При использовании механического

подъемника для двигателя (специальный
инструмент: MB991895)>

AC611564AC

MB991895

(1) Установите опору механического

подъемника для двигателя (специальный
инструмент: MB991895) как показано на
рисунке.

ПРИМЕЧАНИЕ: Перемещайте переднюю
опору механического подъемника для
двигателя (специальный инструмент:
MB991895) для балансировки подъемника.

AC611563 AC

MB991895

(2) Уберите домкрат и затем снимите

крепежные болты верхней части коробки
передач в сборе, которые были ослаблены
ранее.

КОРОБКА ПЕРЕДАЧ В СБОРЕ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A-10

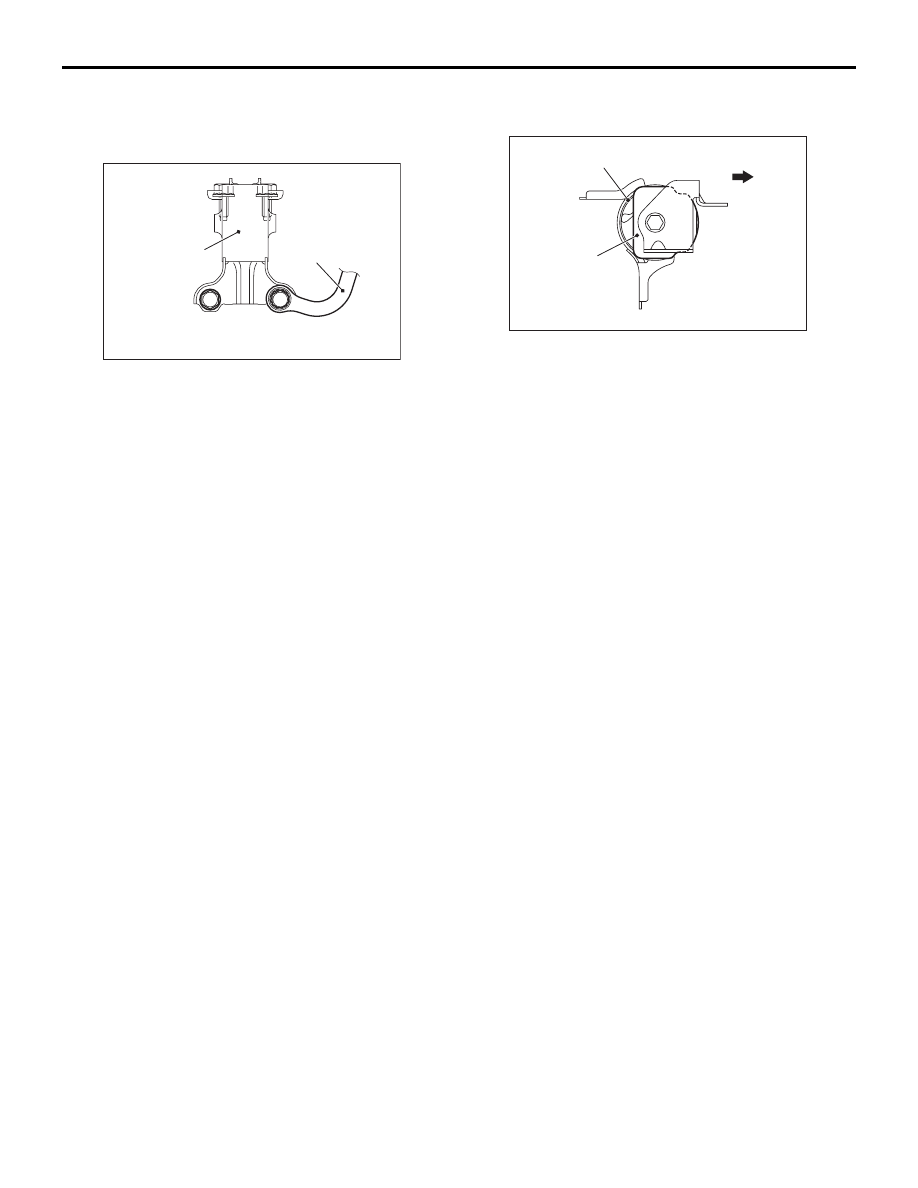

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА ОПОРЫ КОРОБКИ
ПЕРЕДАЧ

MB990900

или

MB991164

AB

Опора

коробки

передач

AC613425

Для установки крепежного болта на нижней
стороне опоры коробки передач используйте
специальный инструмент MB990900 или
MB991164

Момент затяжки: 50

± 5 Нм

>>В<< УСТАНОВКА УПОРА ОПОРЫ
КОРОБКИ ПЕРЕДАЧ

Упор

опоры

коробки

передач

Опора

коробки

передач

Со стороны

двигателя

AB

AC505484

Установите упор опоры коробки передач как
показано на рисунке.
