Mitsubishi Lancer X. Руководство - часть 527

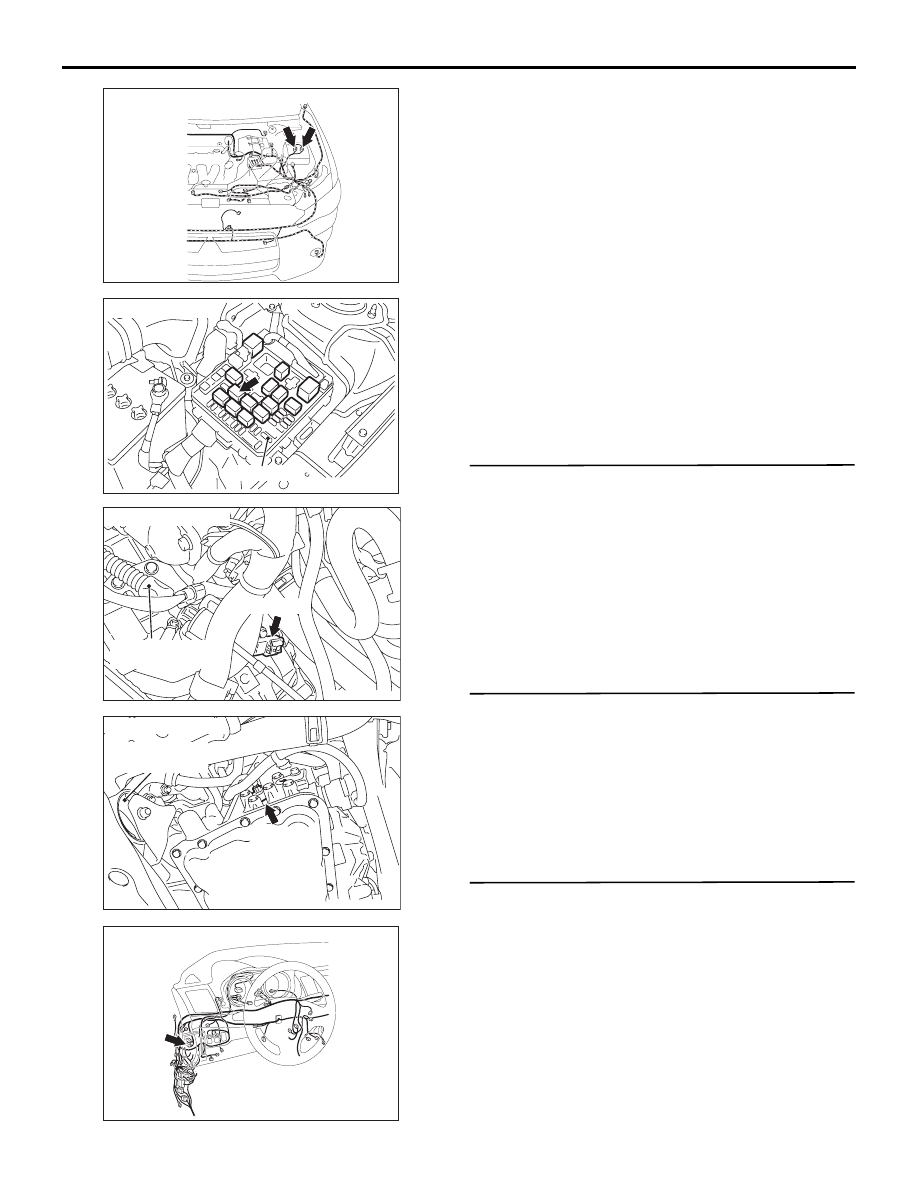

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ВАРИАТОР
23A-49
КРИТЕРИИ ОЦЕНКИ
При повороте переключателя зажигания
в положение ON ECU вариатора определяет сбой
записи в EEPROM при последнем выключении
зажигания.
ВОЗМОЖНЫЕ ПРИЧИНЫ
• Поврежден жгут электропроводки или разъемы
• Неисправность ECU вариатора (вышел из
строя блок EEPROM)
ПРОЦЕДУРА ДИАГНОСТИКИ
ШАГ 1. Проверьте, удаляется ли
диагностический код P1637 при повороте
переключателя зажигания из положения OFF
в положение ON.
Q: Результаты проверки в норме?
ДА :
Диагностический код регистрируется при
отключении аккумуляторной батареи.
Если диагностический код не удаляется
при повороте переключателя зажигания
в положение ON, он считается
исправным.
НЕТ :
Переход к Шагу 2.

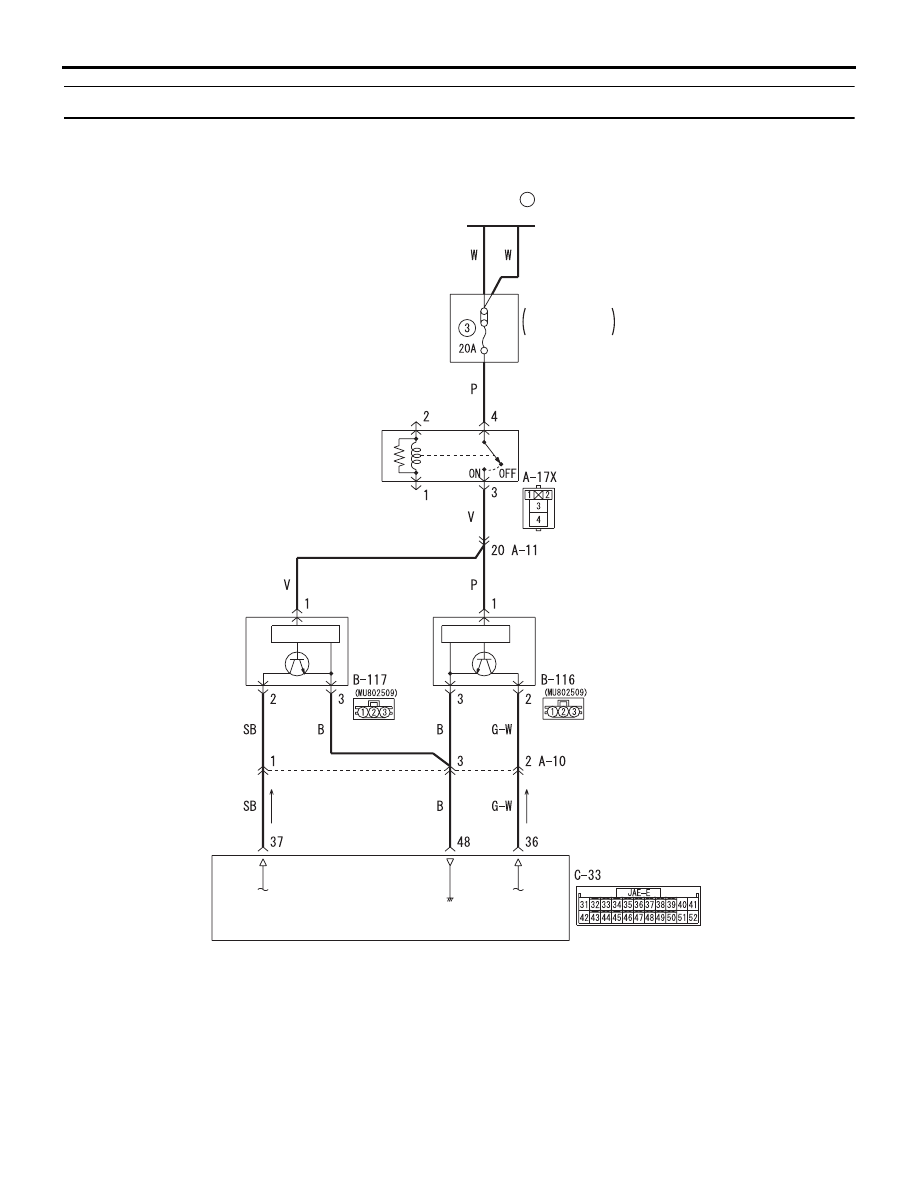

ШАГ 2. Проверьте на предмет разрыва цепи
в жгуте проводки питания
• Между блоком реле и разъемом резервного
питания C-33 ECU вариатора (клемма № 31)
• Между блоком реле и реле управления A-17X
вариатора (клемма № 4)
Q: Результаты проверки в норме?
ДА :
Переход к Шагу 3.
НЕТ :
Отремонтировать жгут электропроводки.
ШАГ 3. Повторная проверка признаков
неисправности после сброса
диагностического кода
Q: Результаты проверки в норме?
ДА :
Перемежающаяся неисправность
НЕТ :
Замените ECU вариатора.
Код № P1706: Сбои сигнала положения дроссельной заслонки
ФУНКЦИИ ДИАГНОСТИКИ
ECU вариатора определяет наличие отклонения
в сигнале положения дроссельной заслонки,
передаваемом ECU двигателя.
КРИТЕРИИ ОЦЕНКИ
Разность между сигналом положения
дроссельной заслонки, полученным от ECU
двигателя и соответствующим значением угла
поворота составляет 1/8 или более, и состояние
продолжается в течение 1 секунды.
ВОЗМОЖНЫЕ ПРИЧИНЫ
• Неисправная работа шины CAN
• Неисправность системы двигателя
• Неисправность ECU вариатора
ПРОЦЕДУРА ДИАГНОСТИКИ
ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Используйте M.U.T.-III для выполнения
диагностики шины CAN.
Q: Результаты проверки в норме?
ДА :
Переход к Шагу 2.
НЕТ :
Отремонтировать шину CAN
(См. ГРУППА 54С
−Поиск и устранение
неисправностей, Таблица кодов
диагностики
).
ШАГ 2. Диагностический код M.U.T.-III
Проверьте, был ли зарегистрирован
диагностический код неисправности,
относящийся к двигателю.
Q: Код диагностики установлен?
ДА :
Выполните диагностику системы
управления двигателем.
НЕТ :
Переход к Шагу 3.
ШАГ 3. Повторная проверка признаков
неисправности после сброса
диагностического кода
Q: Результаты проверки в норме?
ДА :
Перемежающаяся неисправность
НЕТ :
Замените ECU вариатора.
