ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-41

Код № P0826: Неисправность узла переключателя передач

РЕЖИМ

АВТО

СПОР-

ТИВНЫЙ

РЕЖИМ

ПЕРЕКЛЮ-

ЧАТЕЛЬ

ПЕРЕДАЧ

СЕЛЕКТОР

ДИАПАЗОНОВ

В СБОРЕ

ECU вариатора

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый

G: Зеленый     L: Синий

W: Белый     Y: Желтый

SB: Голубой     BR: Коричневый

O: Оранжевый     GR: Серый

R: Красный     P: Розовый

V: Фиолетовый     PU: Пурпурный

AB

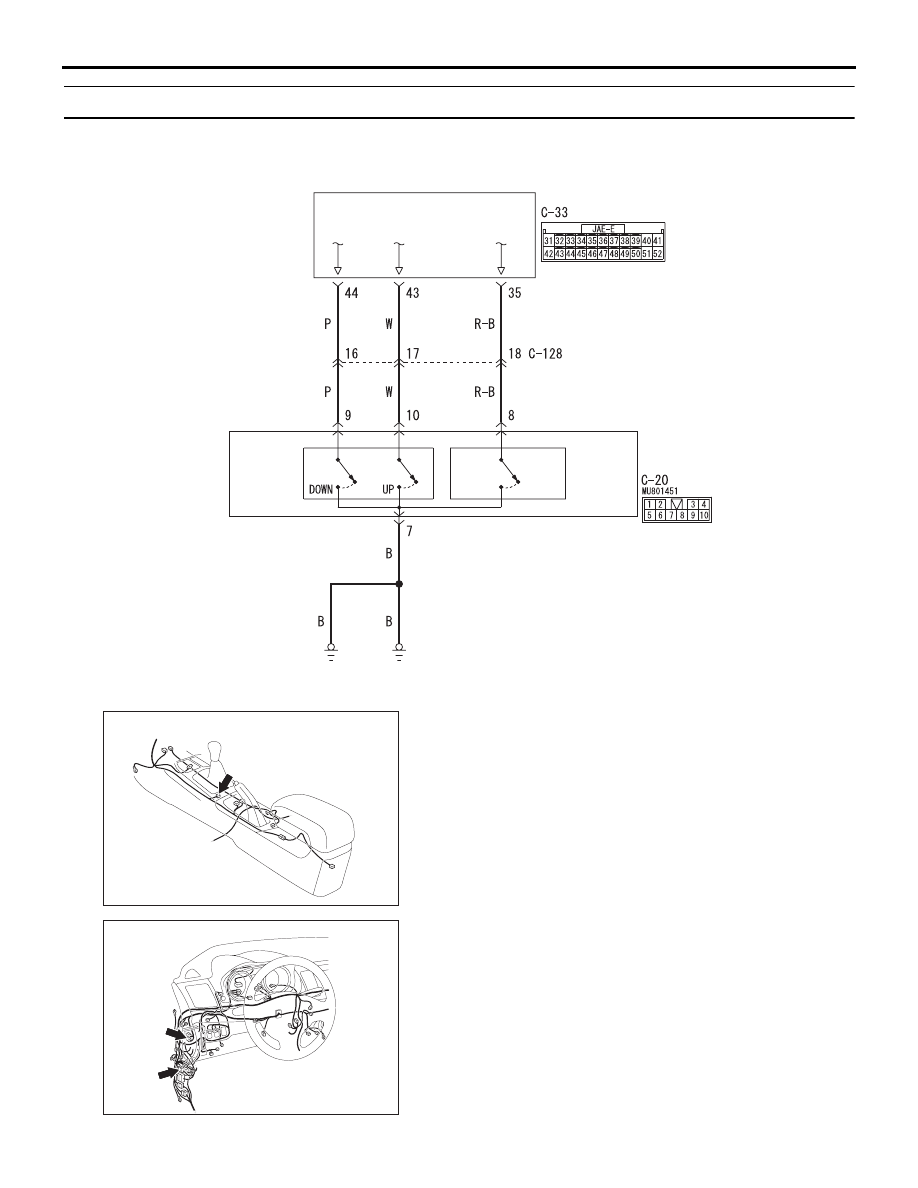

Цепь переключателя передач в сборе

AC612847

AK

Разъем: C-20

AC612707

C-33

C-128

EB

Разъемы: C-33, C-128

AC612705

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора определяет переключение
UP/DOWN (повышение/понижение)
переключателя передач в сборе. ECU вариатора
определяет наличие неисправности при вводе
отклоняющегося от нормы значения.

КРИТЕРИИ ОЦЕНКИ

Входящий сигнал переключателя передач
в сборе остается неправильным в течение 1
секунды.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность селектора диапазонов в сборе

(вышел из строя переключатель передач
в сборе)

• Поврежден жгут электропроводки или разъемы

• Неисправность ECU вариатора

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-42

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Перечень данных M.U.T.-III

• Пункт 52: Переключатель выбора передачи

(повышение)

• Пункт 53: Переключатель выбора передачи

(понижение) (см. Справочную таблицу
сервисных данных

Стр.23A-65

.)

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверьте переключатель передач
в сборе
См.

Стр.23A-89

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Замените селектор диапазонов в сборе.

ШАГ 3. Проверьте следующий разъем:

• C-33 Разъем ECU вариатора

• C-20 разъем селектора диапазонов в сборе

Проверьте клеммы на предмет ненадлежащего
контакта и внутреннего короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверьте на предмет разрыва цепи
и короткого замыкания на «массу» в жгуте
проводов между разъемом ECU вариатора
и селектором диапазонов в сборе

• Между разъемом C-33 ECU вариатора

(клемма № 35) и разъемом C-20 селектора
диапазонов (клемма № 8)

• Между разъемом C-33 ECU вариатора

(клемма № 43) и разъемом C-20 селектора
диапазонов (клемма № 10)

• Между разъемом C-33 ECU вариатора

(клемма № 44) и разъемом C-20 селектора
диапазонов (клемма № 9)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. Проверьте на предмет разрыва цепи
в жгуте проводов между разъемом селектора
диапазонов в сборе и «массой»
Между разъемом C-20 селектора диапазонов
в сборе (клемма № 7) и «массой»

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 6. Повторная проверка признаков
неисправности после сброса
диагностического кода

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Замените ECU вариатора.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-43

Код № P0840: Неисправность датчика вторичного давления

ДАТЧИК

ВТОРИЧНОГО

ДАВЛЕНИЯ

ВАРИАТОР

В СБОРЕ

ECU вариатора

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый     PU: Пурпурный

AB

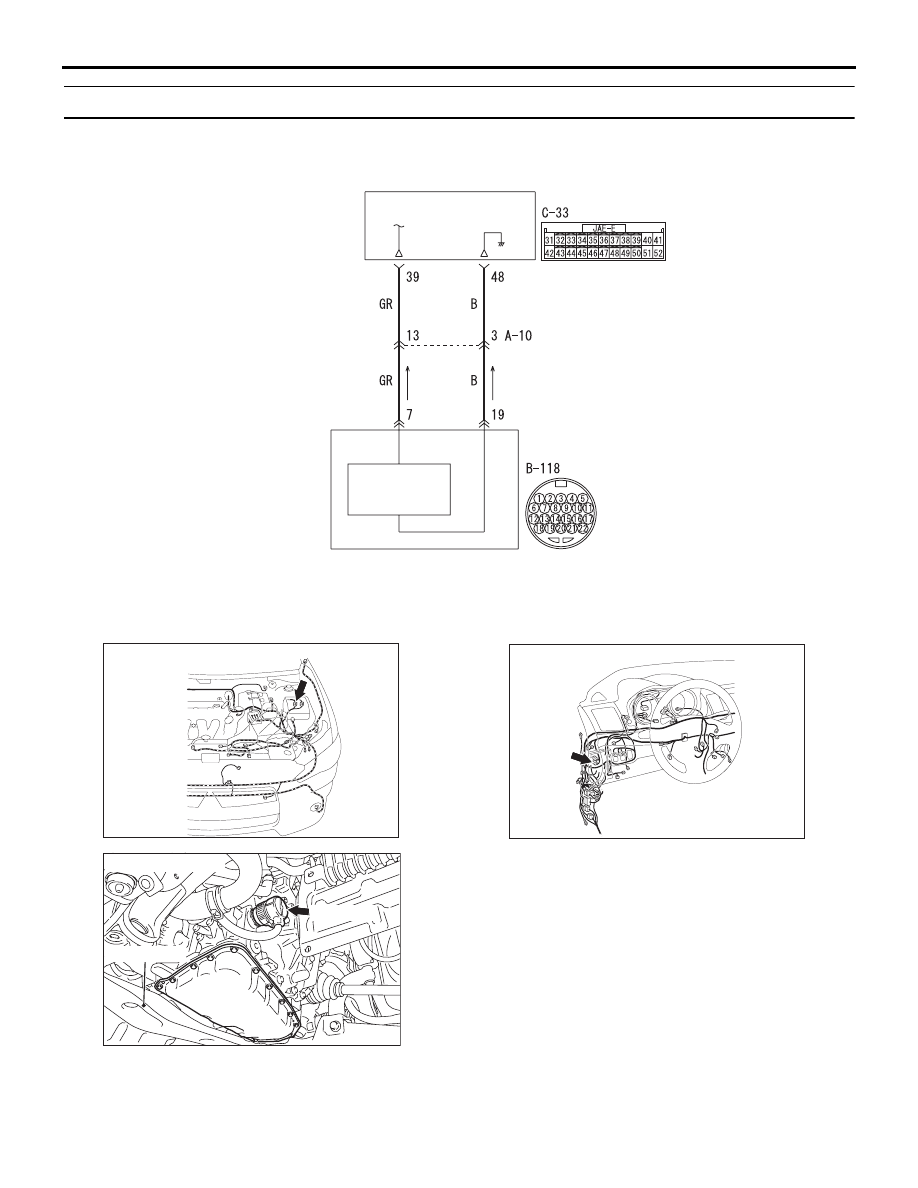

Цепь датчика вторичного давления

AC612848

Разъем: A-10

AD

AC612690

Разъем: B-118

Поперечина

B-118 (B)

AB

AC613006

DY

Разъем: C-33

AC612705

ФУНКЦИИ ДИАГНОСТИКИ

ECU выявляет неисправности путем контроля
выходного напряжения датчика вторичного
давления.

КРИТЕРИИ ОЦЕНКИ

• Состояние температуры рабочей жидкости

−20°C и более, и напряжением на датчике
вторичного давления 4,69 В и более
продолжается 5 секунд.

• Состояние температуры рабочей жидкости

−20°C и более, и напряжения на датчике
вторичного давления 0,09 В и менее
продолжается 5 секунд.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-44

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность блока клапанов в сборе

(вышел из строя датчик вторичного давления)

• Поврежден жгут электропроводки или разъемы

• Неисправность ECU вариатора

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Перечень данных M.U.T.-III

• Пункт 04: Сигнал датчика вторичного

давления (см. Справочную таблицу сервисных
данных

Стр.23A-65

).

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверьте следующий разъем:

• B-118 Разъем вариатора в сборе

• C-33 Разъем ECU вариатора

• A-10 Промежуточный разъем

Проверьте клеммы на предмет ненадлежащего
контакта и внутреннего короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 3. Проверьте на предмет разрыва цепи
и короткого замыкания на «массу» в жгуте
проводов между разъемом ECU вариатора
и разъемом вариатора в сборе.

• Между разъемом C-33 ECU вариатора

(клемма № 39) и разъемом B-118 вариатора
в сборе (клемма № 7)

• Между разъемом C-33 ECU вариатора

(клемма № 48) и разъемом B-118 вариатора
в сборе (клемма № 19)

• Между разъемом C-33 ECU вариатора

(клемма № 49) и разъемом B-118 вариатора
в сборе (клемма № 5)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 4. Повторная проверка признаков
неисправности после замены блока клапанов
в сборе

Q: Результаты проверки в норме?

ДА :

Осмотр завершен.

НЕТ :

Замените ECU вариатора.

Код № P0841: Неполадки в работе датчика давления в магистрали

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора выполняет поиск неисправности,
сравнивая показания датчиков вторичного
и первичного давления.

КРИТЕРИИ ОЦЕНКИ

Диапазон передаточных чисел составляет от 0,5
до 1, а соотношение первичного и вторичного
давлений, показанное как передаточные числа,
находится ниже 0,5 или выше 1.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Отклонение давления в магистрали

• Отклонения в системе датчика первичного

давления

• Отклонения в системе датчика вторичного

давления

• Неисправность ECU вариатора

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверьте другие диагностические
коды.

Q: Присутствуют ли другие диагностические

коды?
ДА :

Переход к соответствующей процедуре
поиска и устранения неисправности.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Перечень данных M.U.T.-III

• Пункт 18: Первичное давление

• Пункт 19: Вторичное давление (Таблицу

сервисных данных

Стр.23A-65

.)

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 3.
