ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-37

ШАГ 2. Проверьте другие диагностические
коды.

Q: Присутствуют ли другие диагностические

коды?
ДА :

Выполните поиск и устранение
соответствующих неисправностей.

НЕТ :

Переход к Шагу 3.

ШАГ 3. Перечень данных M.U.T.-III
Пункт 19: Вторичное давление (Таблицу
сервисных данных

Стр.23A-65

.)

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 4.

ШАГ 4. Проверка давления в магистрали
Выполните «проверку гидравлики»
(см.

Стр.23A-81

).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Выполните ремонт согласно
диагностической таблице давлений
в гидравлической системе.

ШАГ 5. Повторная проверка признаков
неисправности после сброса
диагностического кода

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Замените ECU вариатора.

Код № P0778: Неисправность электромагнитного клапана вторичного давления

ЦЕПЬ СИСТЕМЫ
ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

См.

Стр.23A-33

.

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора определяет неисправность,
выявляя отклонения в работе электромагнитного
клапана регулировки вторичного давления.

КРИТЕРИИ ОЦЕНКИ

Требуемый ток не подается на электромагнитный
клапан регулировки давления в магистрали из-за
разрыва цепи или короткого замыкания.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность блока клапанов в сборе

(вышел из строя электромагнитный клапан
регулировки вторичного давления)

• Поврежден жгут электропроводки или разъемы

• Неисправность ECU вариатора

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Перечень данных M.U.T.-III

• Пункт 35: Выходной ток электромагнитного

клапана регулировки вторичного давления

• Пункт 34: Измерительный ток

электромагнитного клапана регулировки
вторичного давления

НОРМА: Проверьте, нет ли значительной
разницы между выходным
и измерительным токами.

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверьте следующий разъем:

• C-35 Разъем ECU вариатора

• B-118 Разъем вариатора в сборе

Проверьте клеммы на предмет ненадлежащего
контакта и внутреннего короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать неисправный разъем.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-38

ШАГ 3. Проверьте на предмет разрыва цепи
и короткого замыкания на «массу» в жгуте
проводов между разъемом ECU вариатора
и разъемом вариатора в сборе.
Между разъемом C-35 ECU вариатора (клемма
№ 2) и разъемом B-118 вариатора в сборе
(клемма № 2)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 4. Проверка электромагнитного клапана
регулировки вторичного давления в сборе
См.

Стр.23A-79

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Заменить узел блока клапанов.

ШАГ 5. Повторная проверка признаков
неисправности после сброса
диагностического кода

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Замените ECU вариатора.

Код № P0815 Неисправность лопаточного переключателя повышения передач

ЛОПАТОЧНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

ПЕРЕДАЧ

ECU вариатора

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый

G: Зеленый     L: Синий

W: Белый     Y: Желтый

SB: Голубой     BR: Коричневый

O: Оранжевый     GR: Серый

R: Красный     P: Розовый

V: Фиолетовый     PU: Пурпурный

AB

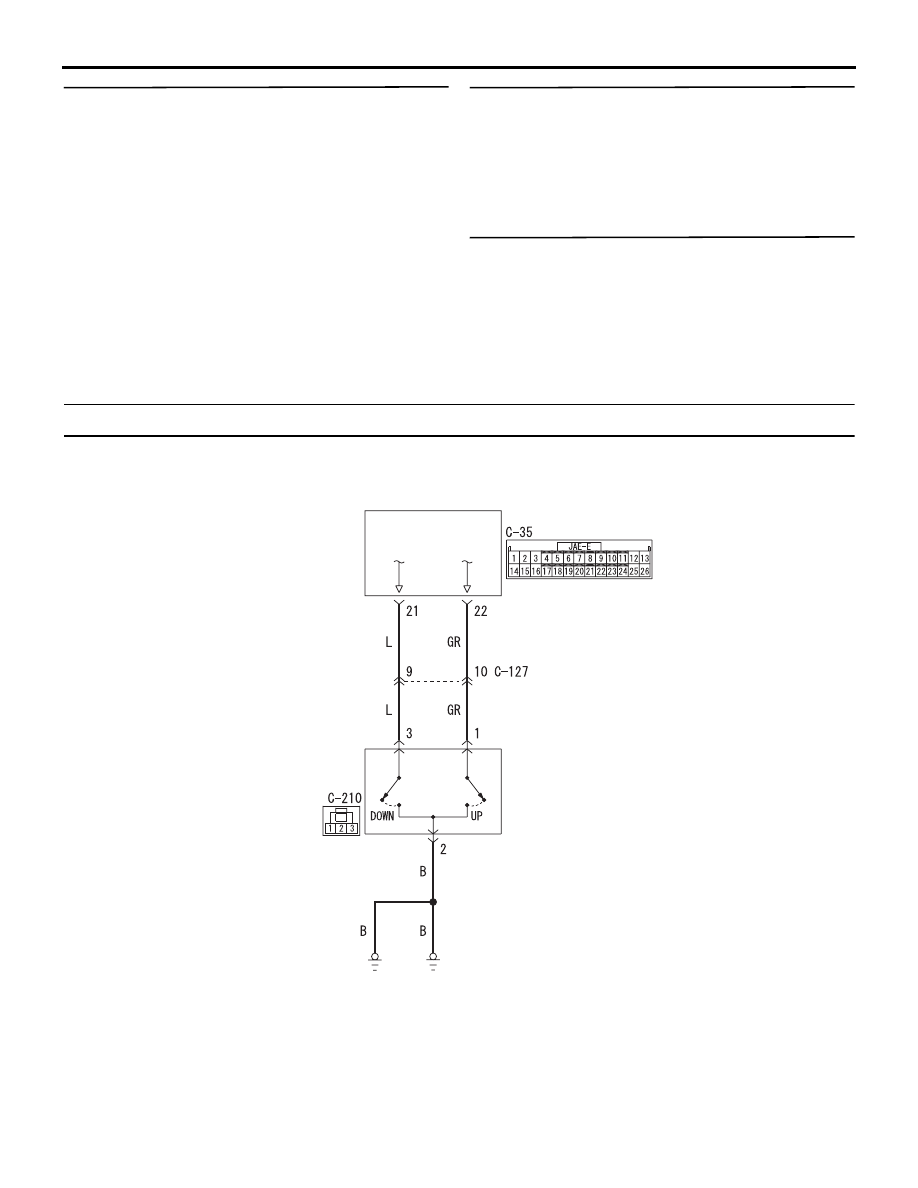

Цепь лопаточных переключателей передач

AC612846

C-127 (BR)

C-35

EA

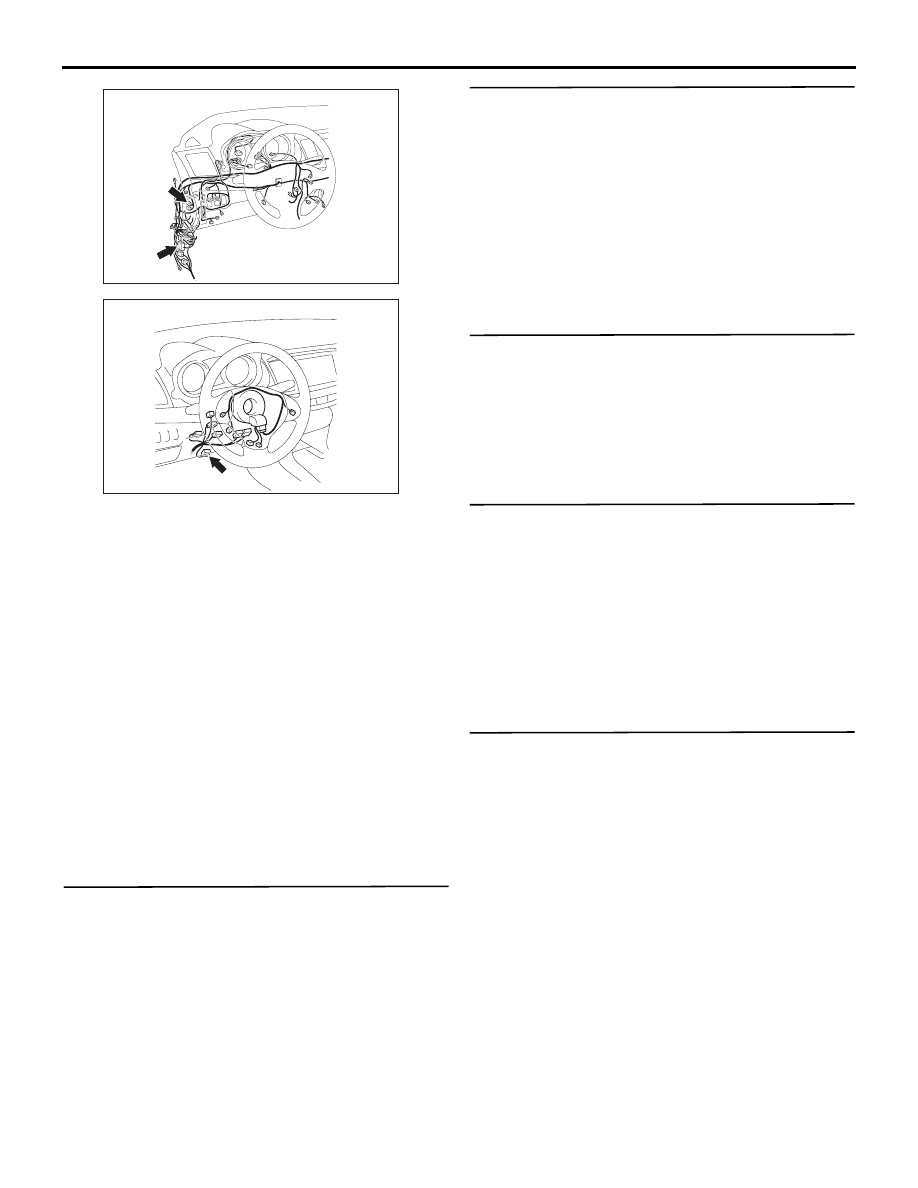

Разъемы: C-35, C-127

AC612705

AM

Разъем: C-210

AC612708

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-39

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора определяет, что лопаточный
переключатель повышения передачи
заблокирован в положении ON (ВКЛ).

КРИТЕРИИ ОЦЕНКИ

Определяется, если лопаточный переключатель
повышения передачи находится в положении ON
(ВКЛ) 60 секунд подряд.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность лопаточного переключателя

передач

• Поврежден жгут электропроводки или разъемы

• Неисправность ECU вариатора

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Перечень данных M.U.T.-III
Пункт 54: Лопаточный переключатель передач
(повышение)

НОРМА: Сервисные данные изменяются
в соответствии с работой лопаточного
переключателя.

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверьте следующий разъем:

• C-35 Разъем ECU вариатора

• C-210 разъем лопаточного переключателя

передач

• C-127 промежуточный разъем

Проверьте клеммы на предмет ненадлежащего
контакта и внутреннего короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать поврежденный
разъем.

ШАГ 3. Проверка лопаточного переключателя
передач в сборе
См.

Стр.23A-99

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Замените лопаточный переключатель
передач.

ШАГ 4. Проверьте на предмет короткого
замыкания на «массу» в жгуте проводов
между разъемом ECU вариатора и разъемом
лопаточного переключателя передач
Между разъемом C-35 ECU вариатора (клемма
№ 22) и разъемом C-210 лопаточного
переключателя передач (клемма № 1)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. Повторная проверка признаков
неисправности после сброса
диагностического кода

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Замените ECU вариатора.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-40

Код № P0816 Неисправность лопаточного переключателя понижения передач

ЦЕПЬ СИСТЕМЫ ЛОПАТОЧНОГО
ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕДАЧ

См.

Стр.23A-38

.

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора определяет, что лопаточный
переключатель понижения передачи
заблокирован в положении ON (ВКЛ).

КРИТЕРИИ ОЦЕНКИ

Определяется, если лопаточный переключатель
понижения передачи находится в положении ON
(ВКЛ) 60 секунд подряд.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность лопаточного переключателя

передач

• Поврежден жгут электропроводки или разъемы

• Неисправность ECU вариатора

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Перечень данных M.U.T.-III
Пункт 55: Лопаточный переключатель передач
(понижение)

НОРМА: Сервисные данные изменяются
в соответствии с работой лопаточного
переключателя.

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверьте следующий разъем:

• C-35 Разъем ECU вариатора

• C-210 разъем лопаточного переключателя

передач

Проверьте клеммы на предмет ненадлежащего
контакта и внутреннего короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать поврежденный
разъем.

ШАГ 3. Проверка лопаточного переключателя
передач в сборе
См.

Стр.23A-99

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Замените лопаточный переключатель
передач.

ШАГ 4. Проверьте на предмет короткого
замыкания на «массу» в жгуте проводов
между разъемом ECU вариатора и разъемом
лопаточного переключателя передач
Между разъемом C-35 ECU вариатора (клемма
№ 21) и разъемом C-210 лопаточного
переключателя передач (клемма № 3)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. Выполните повторную проверку
системы.

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Замените ECU вариатора.
