ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-33

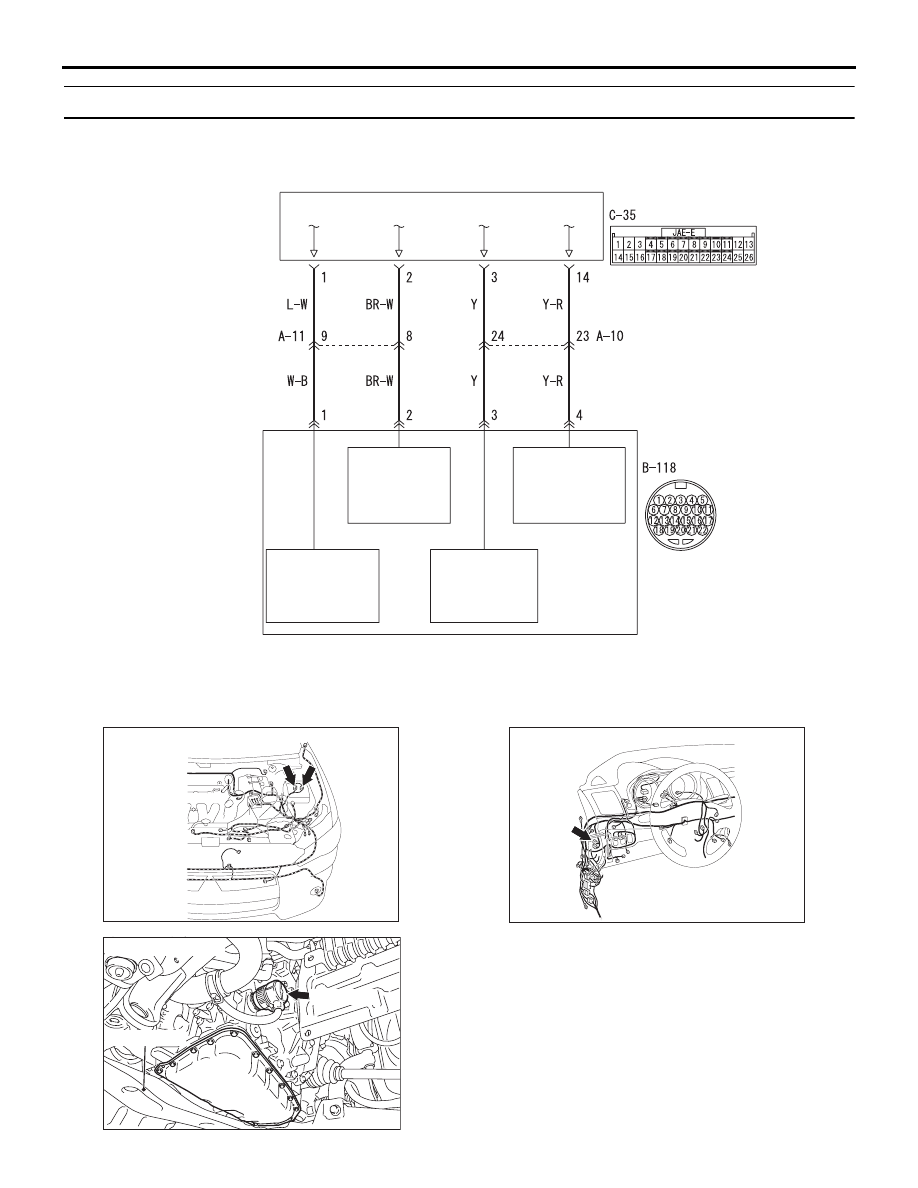

Код № P0740: Неисправность соленоида блокировки

ЭЛЕКТРО-

МАГНИТНЫЙ

КЛАПАН

БЛОКИРОВКИ

ЭЛЕКТРО-

МАГНИТНЫЙ

КЛАПАН БЛО-

КИРОВКИ ВЫ-

БОРА ПЕРЕДАЧ

ЭЛЕКТРО-

МАГНИТНЫЙ

КЛАПАН

ДАВЛЕНИЯ

В МАГИСТРАЛИ

ЭЛЕКТРО-

МАГНИТНЫЙ

КЛАПАН

ВТОРИЧНОГО

ДАВЛЕНИЯ

ВАРИАТОР

В СБОРЕ

ECU-вариатора

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый     PU: Пурпурный

AB

Цепь электромагнитного клапана

AC612845

Разъемы: A-10, A-11

AF

AC612690

Разъем: B-118

Поперечина

B-118 (B)

AB

AC613006

DZ

Разъем: C-35

AC612705

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора определяет неисправность,
выявляя отклонения в работе электромагнитного
клапана блокировки.

КРИТЕРИИ ОЦЕНКИ

Требуемый ток не подается на электромагнитный
клапан блокировки из-за разрыва цепи или
короткого замыкания.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-34

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность блока клапанов в сборе

(вышел из строя электромагнитный клапан
блокировки)

• Поврежден жгут электропроводки или разъемы

• Неисправность ECU вариатора

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Перечень данных M.U.T.-III

• Пункт 31: Выходной ток электромагнитного

клапана блокировки

• Пункт 30: Измерительный ток

электромагнитного клапана блокировки

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверьте следующий разъем:

• C-35 Разъем ECU вариатора

• B-118 Разъем вариатора в сборе

Проверьте клеммы на предмет ненадлежащего
контакта и внутреннего короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 3. Проверьте на предмет разрыва цепи
и короткого замыкания на «массу» в жгуте
проводов между разъемом ECU вариатора
и разъемом вариатора в сборе.
Между разъемом C-35 ECU вариатора (клемма
№ 3) и разъемом B-118 вариатора в сборе
(клемма № 3)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 4. Проверка электромагнитного клапана
блокировки в сборе
См.

Стр.23A-79

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Заменить узел блока клапанов.

ШАГ 5. Повторная проверка признаков
неисправности после сброса
диагностического кода

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Замените ECU вариатора.

Код № P0741: Неполадки функции блокировки

ФУНКЦИИ ДИАГНОСТИКИ

Отклонение выявляется ECU вариатора в том
случае, если скорость проскальзывания
гидротрансформатора при включении блокировки
остается высокой.

КРИТЕРИИ ОЦЕНКИ

Состояние высокой скорости проскальзывания
гидротрансформатора при включении блокировки
продолжается 30 секунд (частота вращения
ведущего шкива и обороты двигателя в норме,
а давление блокировки дифференциала
составляет 0,2 мПа или более).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Отклонение давления в магистрали

• Неисправность ECU вариатора

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверьте другие диагностические
коды.

Q: Присутствуют ли другие диагностические

коды?
ДА :

Выполните поиск и устранение
соответствующих неисправностей.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Перечень данных M.U.T.-III

• Пункт 07: Обороты ведущего шкива

• Пункт 09: Обороты двигателя

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 3.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-35

ШАГ 3. Проверка давления в магистрали
Выполните «проверку гидравлики»
(см.

Стр.23A-81

).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Выполните ремонт согласно
диагностической таблице давлений
в гидравлической системе.

ШАГ 4. Повторная проверка признаков
неисправности после сброса
диагностического кода

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Замените ECU вариатора.

Код № P0745: Неисправность электромагнитного клапана давления в магистрали

ЦЕПЬ СИСТЕМЫ
ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

См.

Стр.23A-33

.

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора определяет неисправность,
выявляя отклонения в работе электромагнитного
клапана регулировки давления в магистрали.

КРИТЕРИИ ОЦЕНКИ

Требуемый ток не подается на электромагнитный
клапан регулировки давления в магистрали из-за
разрыва цепи или короткого замыкания.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность блока клапанов в сборе

(вышел из строя электромагнитный клапан
регулировки давления в магистрали)

• Поврежден жгут электропроводки или разъемы

• Неисправность ECU вариатора

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Перечень данных M.U.T.-III

• Пункт 33: Выходной ток электромагнитного

клапана регулировки давления в магистрали

• Пункт 32: Измерительный ток

электромагнитного клапана регулировки
давления в магистрали

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверьте следующий разъем:

• C-35 Разъем ECU вариатора

• B-118 Разъем вариатора в сборе

Проверьте клеммы на предмет ненадлежащего
контакта и внутреннего короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 3. Проверьте на предмет разрыва цепи
и короткого замыкания на «массу» в жгуте
проводов между разъемом ECU вариатора
и разъемом вариатора в сборе.
Между разъемом C-35 ECU вариатора (клемма
№ 1) и разъемом B-118 вариатора в сборе
(клемма № 1)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 4. Проверка электромагнитного клапана
регулировки давления в магистрали в сборе
См.

Стр.23A-79

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Заменить узел блока клапанов.

ШАГ 5. Повторная проверка признаков
неисправности после сброса
диагностического кода

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Замените ECU вариатора.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-36

Код № P0746: Неполадки в работе гидравлической системы управления

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора определяет наличие
неисправности по увеличению передаточного
числа (диапазон передаточных чисел:
2,349 – 0,394).

КРИТЕРИИ ОЦЕНКИ

Состояние, когда передаточное число больше
или равно 3,5, продолжается 0,1 секунды, либо
когда передаточное число больше или равно 2,7,
продолжается 0,2 секунды.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Отклонение давления в магистрали

• Неисправность ECU вариатора

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверьте другие диагностические
коды.

Q: Присутствуют ли другие диагностические

коды?
ДА :

Выполните поиск и устранение
соответствующих неисправностей.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Перечень данных M.U.T.-III
Пункт 33: Выходной ток электромагнитного
клапана регулировки давления в магистрали
(см. Таблицу сервисных данных

Стр.23A-65

.)

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 3.

ШАГ 3. Проверка давления в магистрали
Выполните «проверку гидравлики»
(см.

Стр.23A-81

).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Выполните ремонт согласно
диагностической таблице давлений
в гидравлической системе.

ШАГ 4. Повторная проверка признаков
неисправности после сброса
диагностического кода

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Замените ECU вариатора.

Код № P0776: Неполадки в работе электромагнитного клапана вторичного давления

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора выполняет поиск неисправности
путем измерения разности между целевым
и реальным значениями вторичного давления.

КРИТЕРИИ ОЦЕНКИ

В течение трех секунд действуют три условия. 1.
Обороты двигателя 450 об/мин или более. 2.
Напряжение питания 10 В или более. 3. Разность
между целевым и реальным вторичным
давлением составляет 1,20 мПа или более.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неполадки в шине CAN

• Отклонение давления в магистрали

• Неисправность ECU вариатора

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Используйте M.U.T.-III для выполнения
диагностики шины CAN.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППА 54С

−Поиск и устранение

неисправностей, Таблица кодов
диагностики

Стр.54C-18

).
