ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-45

ШАГ 3. Проверка давления в магистрали
Выполните «проверку гидравлики»
(см.

Стр.23A-81

).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Выполните ремонт согласно
диагностической таблице давлений
в гидравлической системе.

ШАГ 4. Повторная проверка признаков
неисправности после сброса
диагностического кода

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Замените ECU вариатора.

Код № P0845: Неисправность датчика первичного давления

ДАТЧИК

ПЕРВИЧНОГО

ДАВЛЕНИЯ

ВАРИАТОР

В СБОРЕ

ECU вариатора

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый     PU: Пурпурный

AB

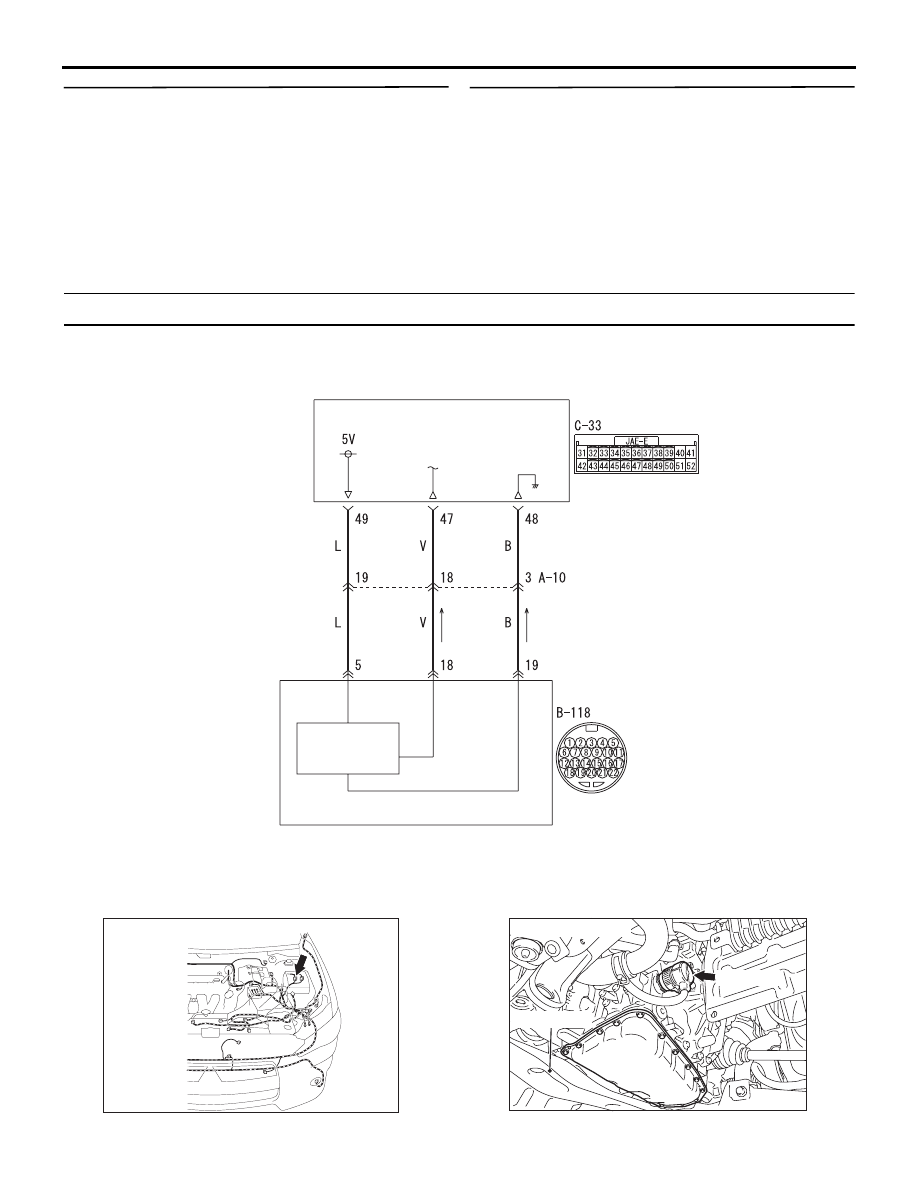

Цепь датчика первичного давления

AC612849

Разъем: A-10

AD

AC612690

Разъем: B-118

Поперечина

B-118 (B)

AB

AC613006

DY

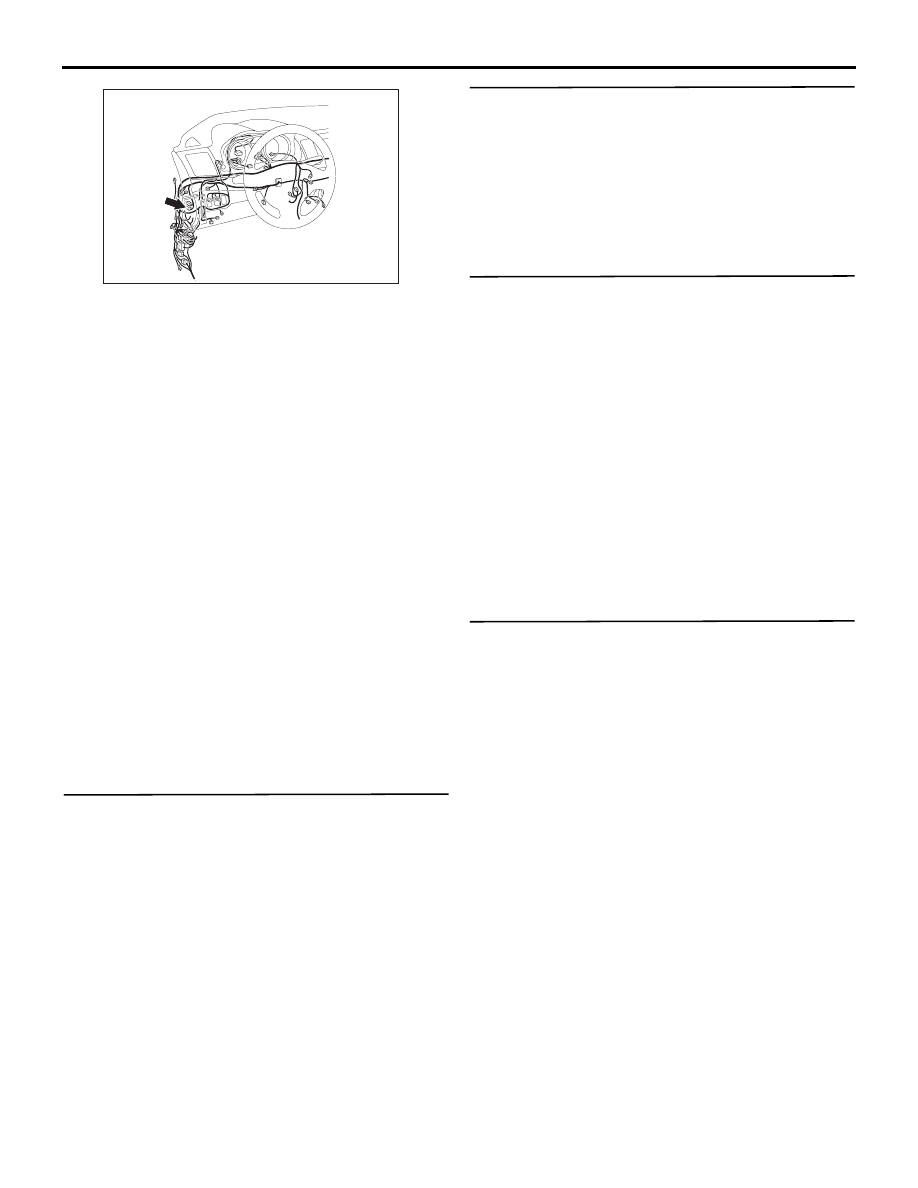

Разъем: C-33

AC612705

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-46

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора определяет наличие
неисправности, если выходное напряжение на
датчике первичного давления слишком высокое
или слишком низкое.

КРИТЕРИИ ОЦЕНКИ

• Состояние температуры рабочей жидкости

выше

−20°C и напряжения на датчике

первичного давления 4,69 В и более
продолжается 5 секунд.

• Состояние температуры рабочей жидкости

выше

−20°C и напряжения на датчике

первичного давления 0,09 В и менее
продолжается 5 секунд.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность блока клапанов в сборе

(вышел из строя датчик первичного давления)

• Поврежден жгут электропроводки или разъемы

• Неисправность ECU вариатора

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Перечень данных M.U.T.-III

• Пункт 19: Вторичное давление (Таблицу

сервисных данных

Стр.23A-65

.)

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверьте следующий разъем:

• B-118 Разъем вариатора в сборе

• C-33 Разъем ECU вариатора

Проверьте клеммы на предмет ненадлежащего
контакта и внутреннего короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 3. Проверьте на предмет разрыва цепи
и короткого замыкания на «массу» в жгуте
проводов между разъемом ECU вариатора
и разъемом вариатора в сборе.

• Между разъемом C-33 ECU вариатора

(клемма № 47) и разъемом B-118 вариатора
в сборе (клемма № 18)

• Между разъемом C-33 ECU вариатора

(клемма № 48) и разъемом B-118 вариатора
в сборе (клемма № 19)

• Между разъемом C-33 ECU вариатора

(клемма № 49) и разъемом B-118 вариатора
в сборе (клемма № 5)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 4. Повторная проверка признаков
неисправности после замены блока клапанов
в сборе

Q: Результаты проверки в норме?

ДА :

Осмотр завершен.

НЕТ :

Замените ECU вариатора.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-47

Код № P0868: Падение вторичного давления

ЦЕПЬ ДАТЧИКА ВТОРИЧНОГО
ДАВЛЕНИЯ

См.

Стр.23A-43

.

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора во время движения определяет
падение вторичного давления.

КРИТЕРИИ ОЦЕНКИ

Значение, полученное путем вычитания
показания датчиком реального вторичного
давления из целевого значения, составляет 0,25
мПа или более.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Поврежден жгут электропроводки или разъемы

• Неисправность вариатора в сборе

• Неисправность ECU вариатора

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверьте другие диагностические
коды.

Q: Присутствуют ли другие диагностические

коды?
ДА :

Переход к соответствующей процедуре
поиска и устранения неисправности.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверьте следующий разъем:

• B-118 Разъем вариатора в сборе

• C-33 Разъем ECU вариатора

• A-10 Промежуточный разъем

Проверьте контакты на предмет внутреннего
короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 3. Проверьте на предмет короткого
замыкания на «массу» в жгуте проводов
между разъемом ECU вариатора и разъемом
вариатора в сборе.

• Между разъемом C-33 ECU вариатора

(клемма № 39) и разъемом B-118 вариатора
в сборе (клемма № 7)

НОРМА: 100

Ω или более

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 4. Повторная проверка признаков
неисправности после сброса
диагностического кода

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Заменить ECU вариатора и перейти
к Шагу 5.

ШАГ 5. Выполните повторную проверку
системы.

Q: Результаты проверки в норме?

ДА :

Осмотр завершен.

НЕТ :

Заменить вариатор в сборе.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-48

Код № P1637: Неисправность резервного ЗУ

РЕЗЕРВНЫЙ

ИСТОЧНИК

ПИТАНИЯ

ИСТОЧНИК

ПИТАНИЯ

МОТОРНЫЙ

ОТСЕК

БЛОК РЕЛЕ

ECU вариатора

РЕЛЕ

УПРАВЛЕНИЯ

ВАРИАТОРОМ

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

AB

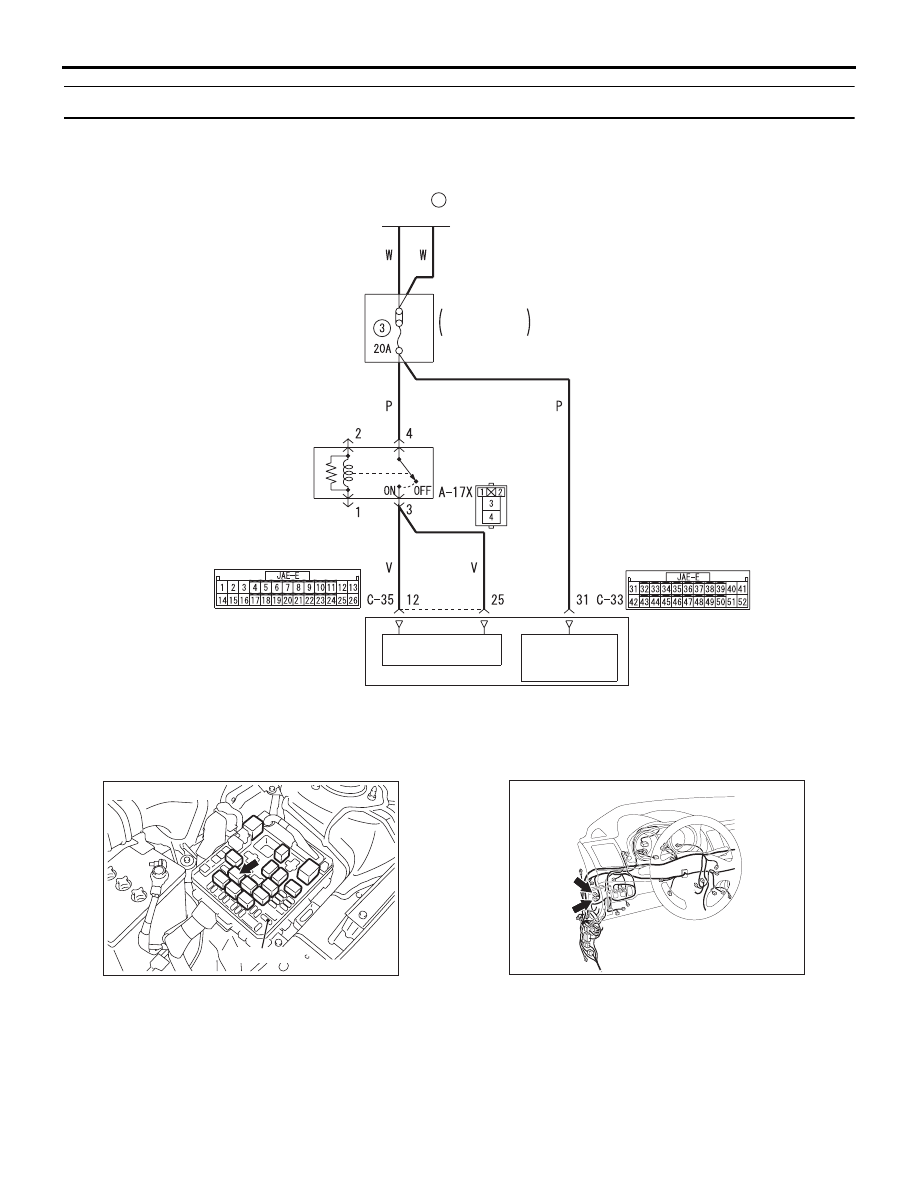

Цепь резервного ЗУ

AC612850

AC605626

Блок реле

Разъем: A-17X

AB

AC612985

C-33

C-35

EC

Разъемы: C-33, C-35

AC612705

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора проверяет соответствие данных
в EEPROM и в резервном ЗУ.
