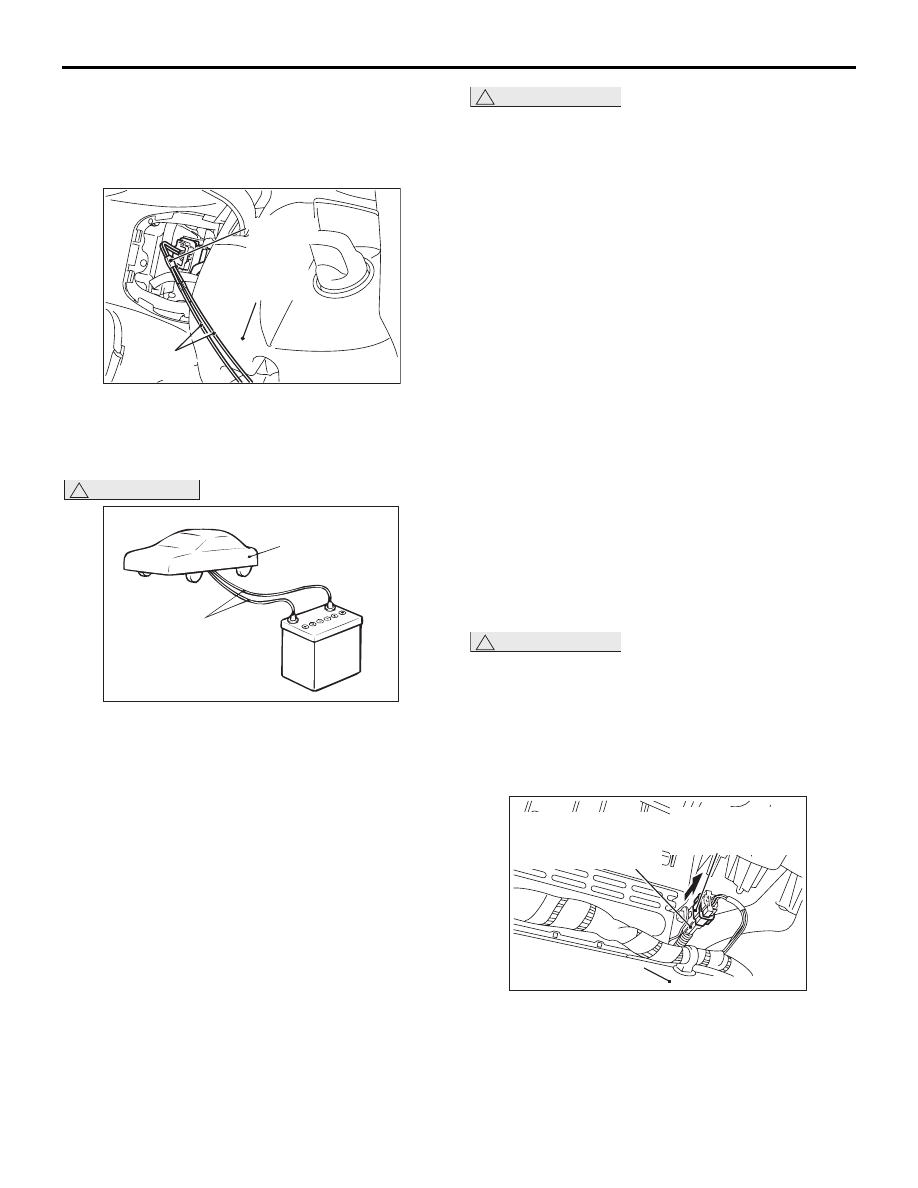

Mitsubishi Lancer X. Руководство - часть 510





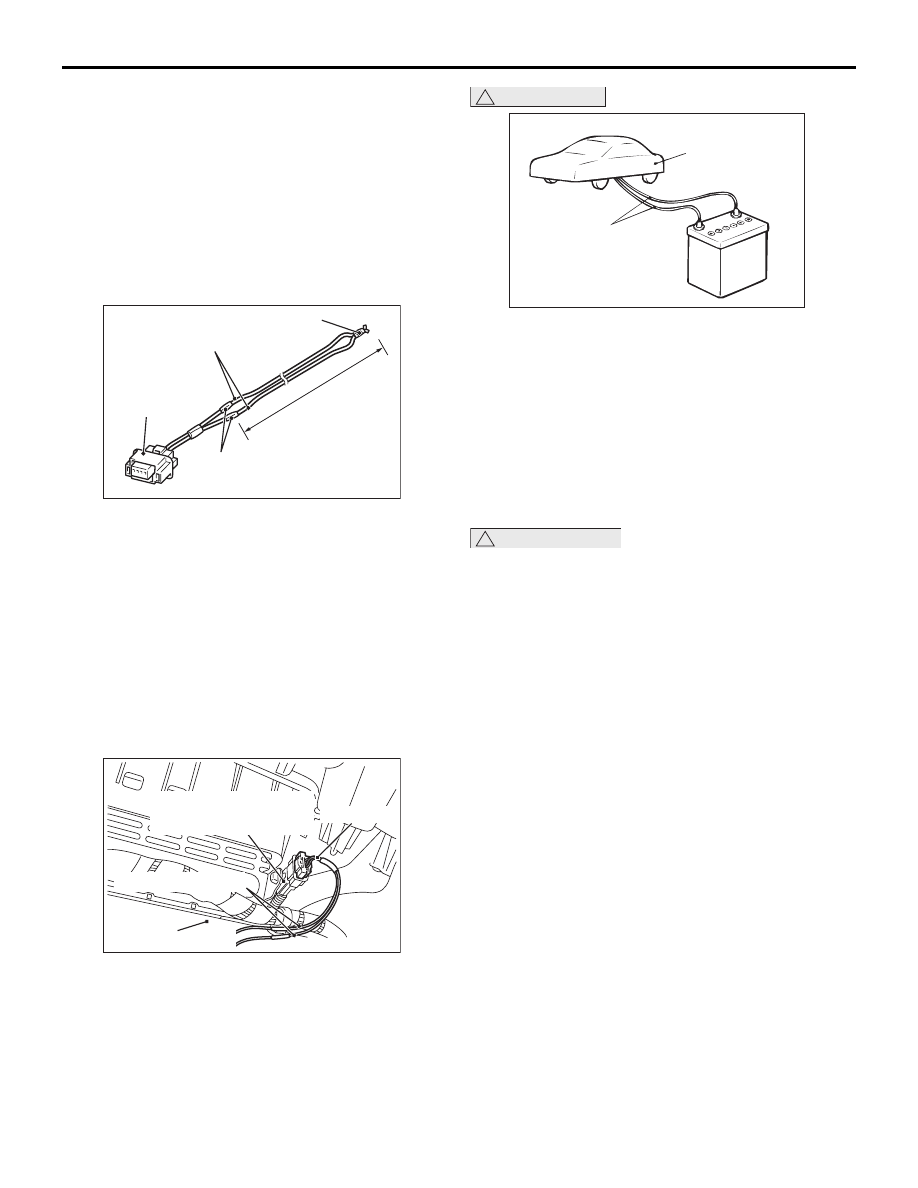

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-205

ПРИМЕЧАНИЕ: Это предотвращает
непреднамеренное раскрытие подушек
безопасности в результате воздействия
статического электричества или иных
факторов.

6. Подсоедините жгут проводов адаптера

к разъему нагнетателя, затем выведите провод
активации за пределы салона автомобиля.

!

ВНИМАНИЕ

Если стекло поцарапано, оно может
разбиться при срабатывании подушек
безопасности. Поэтому во избежание
опасности следует накрыть стекло
автомобильных чехлом.

7. Чтобы максимально понизить уровень шума

при срабатывании подушек безопасности
полностью закройте окна всех дверей,
закройте двери, затем накройте автомобиль
чехлом.

!

ОСТОРОЖНО

• Перед активацией подушек безопасности

убедитесь в том, что в салоне автомобиля
и рядом с ним никого нет.

• Сразу после раскрытия подушек

безопасности нагнетатель сильно
нагревается. Поэтому, прежде чем
продолжить работу, дайте нагнетателю
остыть в течение 30 минут или более.

• Если подушки безопасности не

раскрылись, проконсультируйтесь у
Вашего дилера.

8. Отсоедините провод активации как можно

дальше от автомобиля. Затем подсоедините
провода к снятой аккумуляторной батарее,
чтобы раскрыть модуль подушки
безопасности.

9. Утилизацию модуля раскрытой подушки

безопасности следует проводить
в соответствии с процедурой утилизации
(см.

Стр.52B-218

).

РАСКРЫТИЕ МОДУЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО
ПАССАЖИРА В САЛОНЕ АВТОМОБИЛЯ

1. Установите автомобиль в изолированном

месте с ровной поверхностью.

!

ОСТОРОЖНО

Отсоедините провода аккумуляторной
батареи и подождите 60 секунд или более,
прежде чем начать работу.
2. Отсоедините (

−) и (+) клеммы провода

аккумуляторной батареи, затем снимите
аккумулятор с автомобиля.

3. Снимите перчаточный ящик (см.

Стр.52A-6

).

4. Сдвиньте внешний корпус разъёма со стороны

жгута в направлении, показанном стрелкой,
и отсоедините разъём.

Провода

активации

Кожух нижней

части рулевой

колонки

MB992102

AB

AC506475

Провод активации

6 м или более

Крышка

AE

ACX01308

Разъем модуля

подушки безопасности

переднего пассажира

(4-контактный, желтый)

Поперечина панели

AE

Внешний кожух

разъема со стороны

жгута проводов

AC609051

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-206

ПРИМЕЧАНИЕ: При отсоединении разъема
модуля подушки безопасности переднего
пассажира от разъема со стороны жгута
проводов, четыре контакта разъема модуля
подушки безопасности переднего пассажира
автоматически замыкаются. Это
предотвращает непреднамеренное
раскрытие подушек безопасности переднего
пассажира в результате воздействия
статического электричества или иных
факторов.

5. Подсоедините провода активации длиной 6 м

или более к каждому из двух жгутов проводки
специального инструмента жгута проводов
адаптера (MB992102) и оберните места
соединения изоляционной лентой. Другие
концы проводов изоляции должны быть
соединены друг с другом (замкнуты).
ПРИМЕЧАНИЕ: Это предотвращает
непреднамеренное раскрытие подушек
безопасности переднего пассажира
в результате воздействия статического
электричества или иных факторов.

6. Подсоедините жгут проводов адаптера

к разъему модуля подушки безопасности
переднего пассажира, затем выведите провод
активации за пределы салона автомобиля.

!

ВНИМАНИЕ

Если стекло поцарапано, оно может
разбиться при срабатывании подушек
безопасности. Поэтому во избежание
опасности следует накрыть стекло
автомобильных чехлом.

7. Чтобы максимально понизить уровень шума

при срабатывании подушек безопасности
полностью закройте окна всех дверей,
закройте двери, затем накройте автомобиль
чехлом.

!

ОСТОРОЖНО

• Перед активацией подушек безопасности

убедитесь в том, что в салоне автомобиля
и рядом с ним никого нет.

• Сразу после раскрытия подушек

безопасности нагнетатель сильно
нагревается. Поэтому, прежде чем
продолжить работу, дайте нагнетателю
остыть в течение 30 минут или более.

• Если подушки безопасности не

раскрылись, проконсультируйтесь у
Вашего дилера.

8. Отсоедините провод активации как можно

дальше от автомобиля. Затем подсоедините
провода к снятой аккумуляторной батарее,
чтобы раскрыть модуль подушки
безопасности.

9. Утилизацию модуля раскрытой подушки

безопасности следует проводить
в соответствии с процедурой утилизации
(см.

Стр.52B-218

).

РАСКРЫТИЕ МОДУЛЯ КОЛЕННЫХ
ПОДУШЕК БЕЗОПАСНОСТИ В САЛОНЕ
АВТОМОБИЛЯ

1. Установите автомобиль в изолированном

месте с ровной поверхностью.

6 м или более

Изолента

Провода активации

Соединение

MB992102

AE

AC502991

Поперечина панели

AC

Провода активации

MB992102

Разъем модуля подушки

безопасности пассажира

(переднего)

AC609055

Провод активации

6 м или более

Крышка

AE

ACX01308

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-207

!

ОСТОРОЖНО

Отсоедините провода аккумуляторной
батареи и подождите 60 секунд или более,
прежде чем начать работу.
2. Отсоедините (

−) и (+) клеммы провода

аккумуляторной батареи, затем снимите
аккумулятор с автомобиля.

3. Снимите нижнюю крышку приборной панели

(См. ГРУППА 52A, Нижняя приборная панель

Стр.52A-8

).

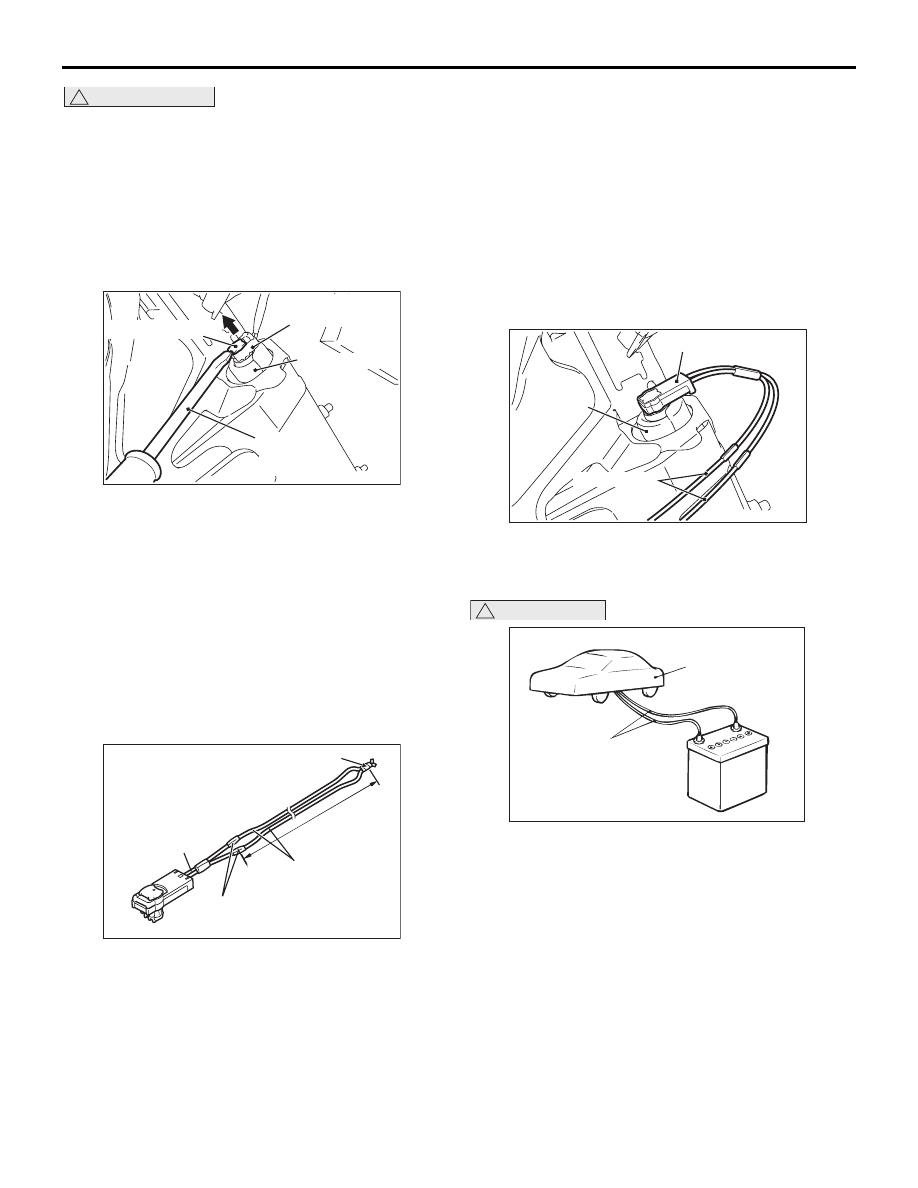

4. Для высвобождения кнопки фиксатора

разъёма жгута проводов используйте плоскую
отвёртку. Высвободив фиксатор, отсоедините
разъём.
ПРИМЕЧАНИЕ: При отсоединении разъема со
стороны жгута проводов от нагнетателя
два контакта разъема нагнетателя
автоматически замыкаются. Это
предотвращает непреднамеренное
раскрытие коленной подушки безопасности
в результате воздействия статического
электричества или иных факторов.

5. Подсоедините провода активации длиной 6 м

или более к каждому из двух жгутов проводки
специального инструмента жгута проводов
адаптера (MB661885) и оберните места
соединения изоляционной лентой. Другие
концы проводов изоляции должны быть
соединены друг с другом (замкнуты).
ПРИМЕЧАНИЕ: Это предотвращает
непреднамеренное раскрытие коленной
подушки безопасности в результате
воздействия статического электричества
или иных факторов.

6. Подсоедините жгут проводов адаптера

к нагнетателю, затем выведите провод
активации за пределы салона автомобиля.

!

ВНИМАНИЕ

Если стекло поцарапано, оно может
разбиться при срабатывании подушек
безопасности. Поэтому во избежание
опасности следует накрыть стекло
автомобильных чехлом.

7. Чтобы максимально понизить уровень шума

при срабатывании подушек безопасности
полностью закройте окна всех дверей,
закройте двери, затем накройте автомобиль
чехлом.

Разъем со стороны

жгута проводов

Нагнетатель

Ответка

с плоским

жалом

Кнопка запирания

AF

AC609126

6 м или более

Изолента

Провода

активации

Соединение

AJ

MB991885

AC103480

AC

Провод

активации

MB991885

Нагнетатель

AC609127

Провод активации

6 м или более

Крышка

AE

ACX01308

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-208

!

ОСТОРОЖНО

• Перед активацией подушек безопасности

убедитесь в том, что в салоне автомобиля
и рядом с ним никого нет.

• Сразу после раскрытия подушек

безопасности нагнетатель сильно
нагревается. Поэтому, прежде чем
продолжить работу, дайте нагнетателю
остыть в течение 30 минут или более.

• Если подушки безопасности не

раскрылись, проконсультируйтесь у
Вашего дилера.

8. Отсоедините провод активации как можно

дальше от автомобиля. Затем подсоедините
провода к снятой аккумуляторной батарее,
чтобы раскрыть модуль подушки
безопасности.

9. Утилизацию модуля раскрытой подушки

безопасности следует проводить
в соответствии с процедурой утилизации
(см.

Стр.52B-218

).

РАСКРЫТИЕ МОДУЛЯ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ В САЛОНЕ
АВТОМОБИЛЯ

1. Установите автомобиль в изолированном

месте с ровной поверхностью.

!

ОСТОРОЖНО

Отсоедините провода аккумуляторной
батареи и подождите 60 секунд или более,
прежде чем начать работу.
2. Отсоедините (

−) и (+) клеммы провода

аккумуляторной батареи, затем снимите
аккумулятор с автомобиля.

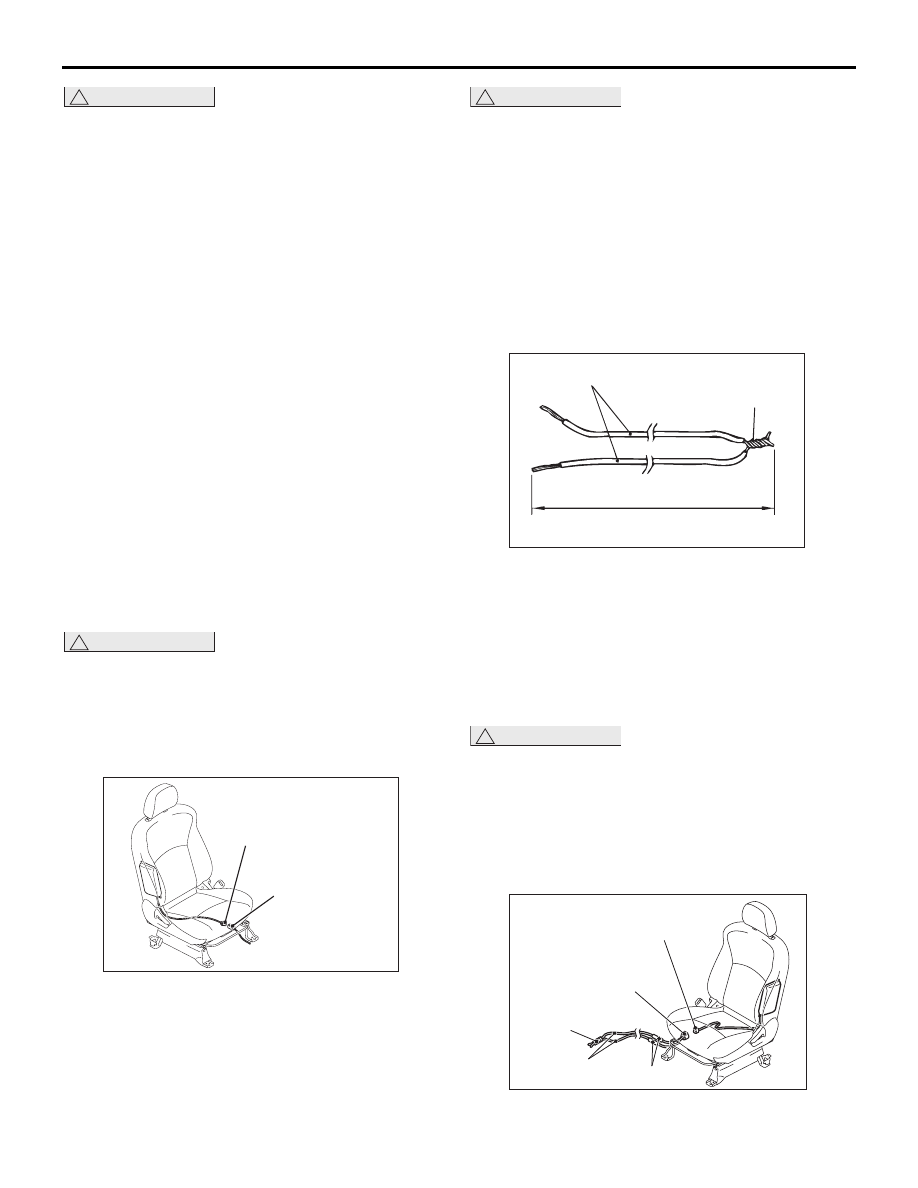

3. Отсоедините разъем боковой подушки

безопасности и разъем со стороны жгута
проводов.

!

ОСТОРОЖНО

Обязательно раскройте боковые подушки
безопасности водителя и переднего
пассажира.

ПРИМЕЧАНИЕ: При отсоединении разъема
модуля боковой подушки безопасности от
разъема со стороны жгута проводов, два
контакта разъема модуля боковой подушки
безопасности автоматически замыкаются.
Это предотвращает непреднамеренное
раскрытие боковых подушек безопасности
в результате воздействия статического
электричества или иных факторов.

4. Приготовьте два провода активации длиной 6

м или более, и держите клемму с одного конца
подсоединенной к концу другого провода (в
замкнутом состоянии).
ПРИМЕЧАНИЕ: Это предотвращает
непреднамеренное раскрытие подушек
безопасности в результате воздействия
статического электричества.

!

ОСТОРОЖНО

Следующие процедуры направлены на
предотвращение непреднамеренное
срабатывание в результате воздействия
статического электричества. Поэтому следует
обязательно выполнить данные процедуры.
5. Прикоснитесь к кузову автомобиля руками,

чтобы снять статический заряд.

Разъем со стороны

жгута проводов

(2-контактный, желтый)

Разъем со стороны

модуля боковой подушки

безопасности

(2-контактный, желтый)

AD

AC507006

6 м или более

Провода активации

Соединение

AC

AC100450

Разъем со стороны

жгута проводов

(2-контактный, желтый)

Разъем со стороны модуля

боковой подушки безопасности

(2-контактный, желтый)

Изолента

Провода

активации

Соединение

AD

AC506974

AC506241
