РЕМНИ БЕЗОПАСНОСТИ С ПРЕДНАТЯЖИТЕЛЕМ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-201

3. Если индикатор не гаснет, выполните поиск

и устранение неисправностей
(см.

Стр.52B-12

).

4. Проверьте работу ремня безопасности. Если

невозможно извлечь ремень безопасности,
замените ремень безопасности
с преднатяжителем новым.

ОСМОТР

M1524004200557

!

ОСТОРОЖНО

• Запрещается измерять сопротивление

в цепи преднатяжителя, даже с помощью
рекомендованного тестера. Измерение
сопротивления в цепи с помощью тестера
приводит к случайному раскрытию
подушки безопасности вследствие
воздействия тока, как протекающего, так
и статического, что может привести
к серьезным травмам.

• При замене следует утилизировать старые

детали, предварительно активировав
преднатяжитель в соответствии
с указанной процедурой (см.

Стр.52B-218

).

Если при проведении следующих проверок будет
обнаружена какая-либо неисправность, замените
ремень безопасности с преднатяжителем новым.

1. Проверьте преднатяжитель на предмет

зазубрин, трещин или деформаций.

2. Проверьте жгут проводов и разъем на предмет

повреждений и клемму на предмет
деформаций.

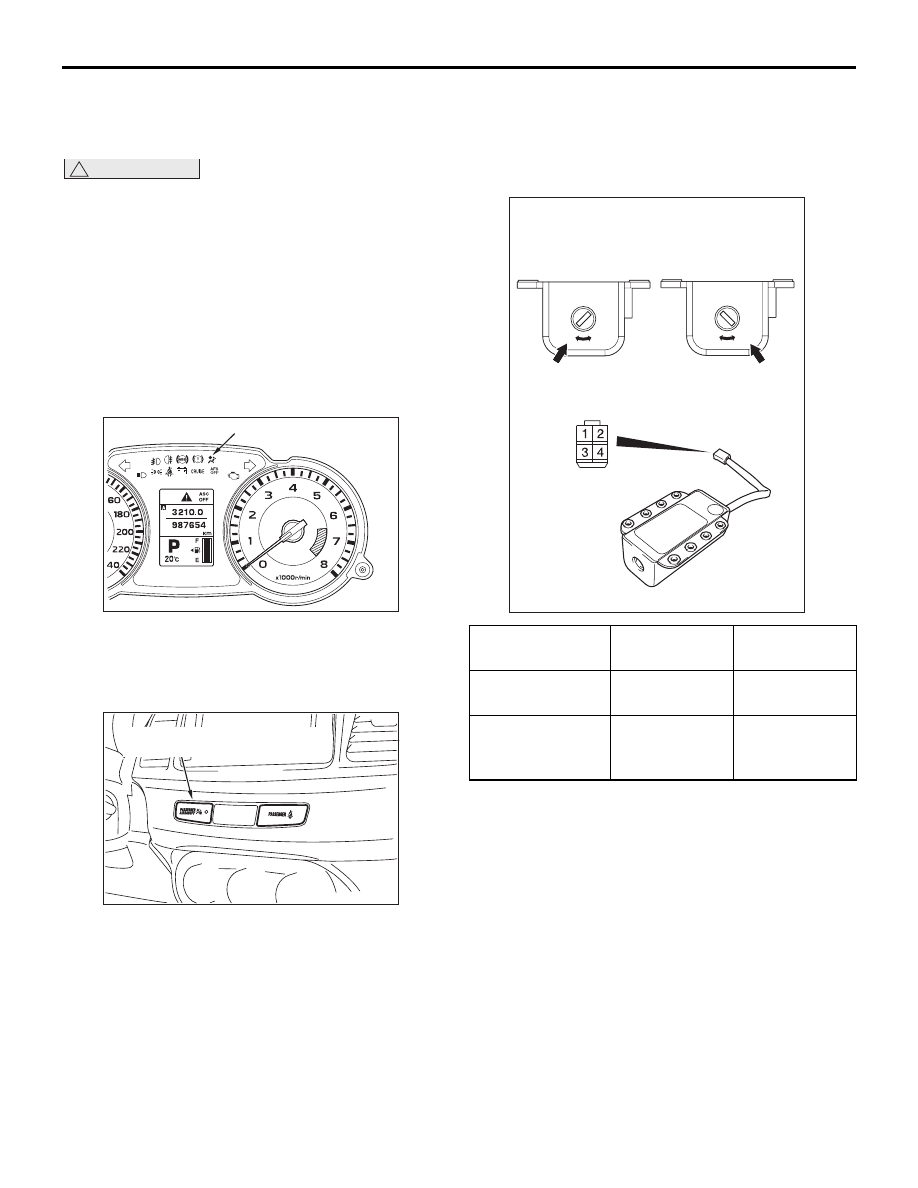

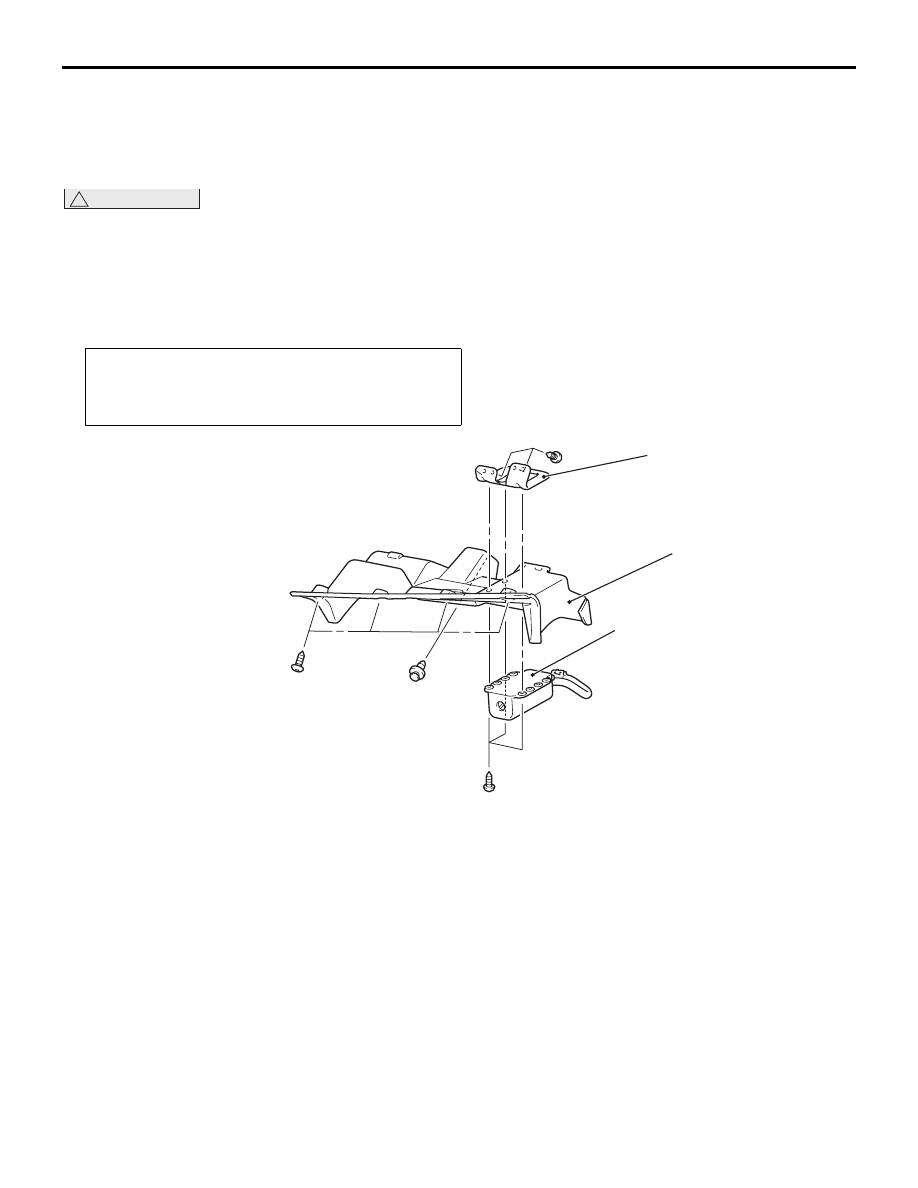

ВЫКЛЮЧАТЕЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-202

ВЫКЛЮЧАТЕЛЬ ПОДУШКИ БЕЗОПАСНОСТИ

ПАССАЖИРА

СНЯТИЕ И УСТАНОВКА

M1524026700130

!

ВНИМАНИЕ

•

Не пытайтесь разбирать или ремонтировать выключатель подушки
безопасности пассажира. Если он неисправен, замените его.

•

Не роняйте и не подвергайте выключатель подушки безопасности пассажира
ударам или вибрациям. При обнаружении зазубрин, трещин, деформаций или
ржавчины на выключателе подушки безопасности пассажира замените его
новым.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< ОСМОТР ПЕРЕД УСТАНОВКОЙ

Проверьте выключатель подушки безопасности
пассажира на предмет зазубрин, повреждений
и изгибов, и измерьте сопротивление между
клеммами, даже при установке нового
выключателя подушки безопасности пассажира.

Операции перед снятием
• Переведите ключ зажигания в положение «LOCK»

(ВЫКЛ).

• Отсоедините отрицательную (−) клемму аккумулятора.

AC700249

2

1

3

AB

Последовательность
демонтажа

1.

Выключатель подушки
безопасности пассажира

2.

Крышка перчаточного ящика
(см. ГРУППА 52A

− Перчаточный

ящик

Стр.52A-6

).

3.

Кронштейн выключателя подушки
безопасности пассажира
Порядок установки





>>A<<

•

Осмотр перед установкой

3.

Кронштейн выключателя подушки
безопасности пассажира

2.

Крышка перчаточного ящика
(см. ГРУППА 52A

− Перчаточный

ящик

Стр.52A-6

).

>>B<<

1.

Выключатель подушки
безопасности пассажира

>>C<<

•

Осмотр после установки

Порядок установки



 (Продолжение)

ВЫКЛЮЧАТЕЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-203

>>B<< УСТАНОВКА ВЫКЛЮЧАТЕЛЯ
ПОДУШКИ БЕЗОПАСНОСТИ
ПАССАЖИРА

!

ВНИМАНИЕ

Если выключатель подушки
безопасности пассажира установлен
неправильно или не зафиксирован,
подушка безопасности переднего
пассажира может работать
ненормально.

Надежно подсоедините и зафиксируйте разъем.

>>C<< ОСМОТР ПОСЛЕ УСТАНОВКИ

1. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

2. Убедитесь в том, что индикатор SRS горит от 6

до 8 секунд, после чего гаснет.

3. Если индикатор не гаснет, выполните поиск

и устранение неисправностей.

4. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

5. Убедитесь в том, что индикатор выключения

подушки безопасности пассажира горит от 6 до
8 секунд, после чего гаснет.

6. Если индикатор не гаснет, выполните поиск

и устранение неисправностей.

ОСМОТР

M1524026800115

ПРОВЕРКА ЦЕЛОСТНОСТИ ЦЕПИ
ВЫКЛЮЧАТЕЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ ПАССАЖИРА

ИНДИКАТОР ОТКЛЮЧЕНИЯ ПОДУШКИ
БЕЗОПАСНОСТИ ПАССАЖИРА

1. Снимите центральную приборную панель.
2. Подсоедините положительную клемму

аккумулятора к клемме № 8 разъема
центральной панели. Затем убедитесь в том,
что индикатор отключения подушки
безопасности пассажира загорается при
соединении отрицательной клеммы
аккумулятора и клеммы № 11 разъема
центральной панели.

3. Если индикатор отключения подушки

безопасности пассажира загорается, результат
считается положительным.

AB

Сигнализатор SRS

AC613126

AD

Индикатор отключения подушки

безопасности пассажира

AC608501

Положение
переключателя

Подключение
тестера

Номинальное
состояние

положение
«ON» (ВКЛ)

1

− 4

Разрыв

положение
«OFF» (ОТКЛ.)

1

− 4

Целостность
цепи



(Меньше 2

Ω)

положение

«OFF» (ОТКЛ.)

положение

«ON» (ВКЛ)

C-134 Разъем

выключателя

подушки

безопасности

пассажира

AB

AC700684

ВЫКЛ

ВКЛ

ПОДУШКА

БЕЗОПАСНОСТИ

ПАССАЖИРА

ВЫКЛ

ВКЛ

ПОДУШКА

БЕЗОПАСНОСТИ

ПАССАЖИРА

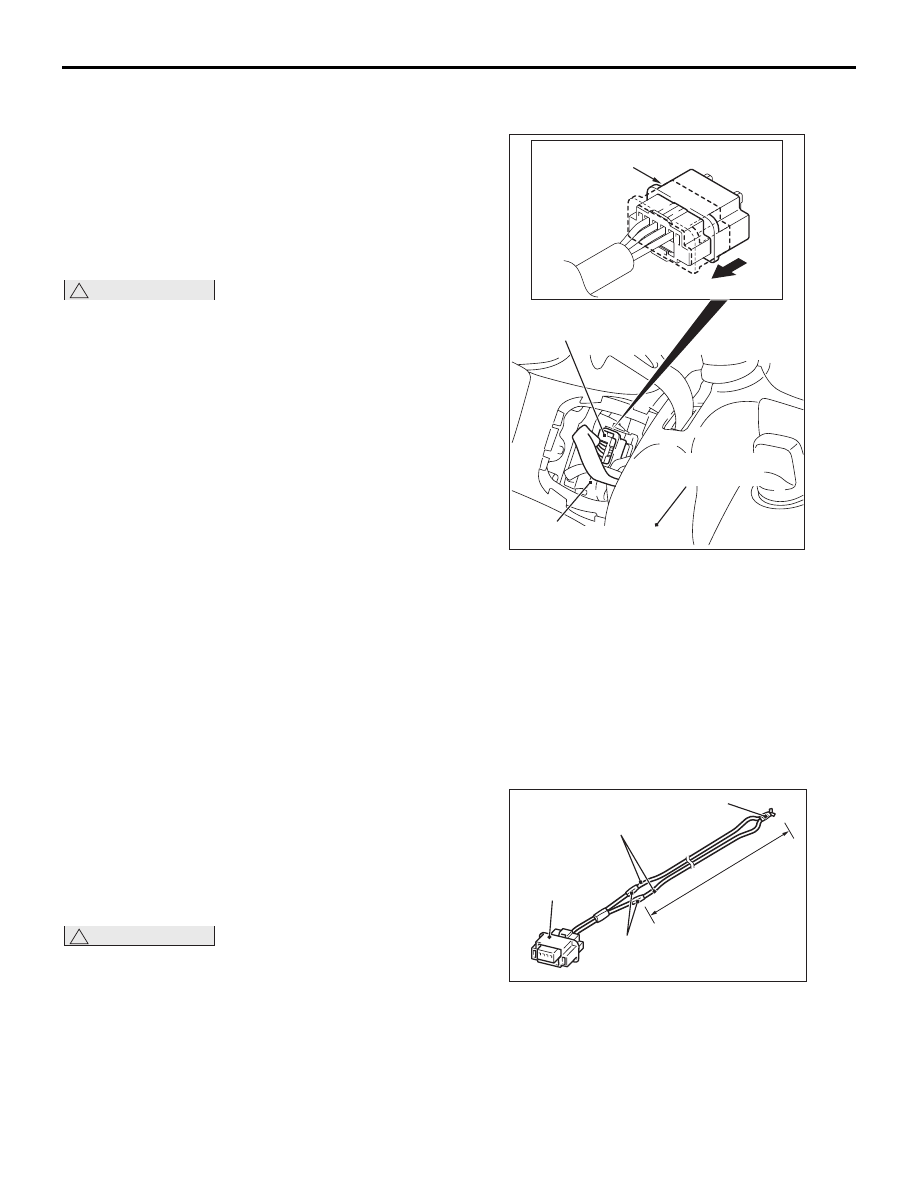

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-204

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

M1524001201379

При утилизации модулей подушек безопасности
в автомобиле с подушками безопасности SRS
необходимо обязательно раскрыть подушки
безопасности заранее, в соответствии
с изложенной ниже сервисной процедурой.

УТИЛИЗАЦИЯ НЕРАСКРЫТЫХ
МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

!

ОСТОРОЖНО

• Если автомобиль предназначен для

утилизации, необходимо активировать
подушки безопасности внутри автомобиля.

• Если автомобиль предназначен для

дальнейшей эксплуатации, и утилизации
подлежат только модули подушек
безопасности, следует активировать
подушки безопасности вне салона
автомобиля.

• Поскольку при раскрытии подушек

безопасности образуется большое
количество дыма, следует по возможности
активировать их за пределами жилых зон.
Также запрещается выполнять данную
операцию вблизи детекторов дыма.

• Поскольку при раскрытии подушек

безопасности раздается громкий хлопок,
следует по возможности активировать их
за пределами жилых зон. Если поблизости
находятся люди, предупредите их о
возможном шуме.

• Персонал, выполняющий данные

процедуры, или люди, находящиеся
в непосредственной близости, должны
надеть соответствующие средства защиты
слуха.

РАСКРЫТИЕ МОДУЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ В
САЛОНЕ АВТОМОБИЛЯ

1. Установите автомобиль в изолированном

месте с ровной поверхностью.

!

ОСТОРОЖНО

Отсоедините провода аккумуляторной
батареи и подождите 60 секунд или более,
прежде чем начать работу.
2. Отсоедините (

−) и (+) клеммы провода

аккумуляторной батареи, затем снимите
аккумулятор с автомобиля.

3. Снимите крышку (см.

Стр.52B-180

).

4. Сдвиньте внешний корпус разъема модуля

подушки безопасности водителя
в направлении стрелки и отсоедините разъем.
ПРИМЕЧАНИЕ: При отсоединении разъема
модуля подушки безопасности водителя от
нагнетателя четыре контакта разъема
нагнетателя автоматически замыкаются.
Это предотвращает непреднамеренное
раскрытие подушек безопасности водителя
в результате воздействия статического
электричества или иных факторов.

5. Подсоедините провода активации длиной 6 м

или более к каждому из двух жгутов проводки
специального инструмента жгута проводов
адаптера (MB992102) и оберните места
соединения изоляционной лентой. Другие
концы проводов изоляции должны быть
соединены друг с другом (замкнуты).

Кожух нижней части

рулевой колонки

Разъем звукового сигнала

Разъем модуля подушки

безопасности водителя

(4-контактный, желтый)

Внешний кожух разъема модуля

подушки безопасности водителя

AD

AC600868

AC605948

6 м или более

Изолента

Провода активации

Соединение

MB992102

AE

AC502991
