ДАТЧИК БОКОВОГО УДАРА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-197

ДАТЧИК БОКОВОГО УДАРА

СНЯТИЕ И УСТАНОВКА

M1524004600908

!

ОСТОРОЖНО

• Отсоедините отрицательную (−) клемму аккумулятора и подождите 60 секунд или более,

прежде чем начать работу. Оберните изоляционной лентой отсоединенную (

−) клемму

(см. пункт 5 «Мер предосторожности»

Стр.52B-7

).

• Не пытайтесь разбирать или ремонтировать датчик бокового удара. Если он поврежден,

замените его новым.

• При обращении с датчиком бокового удара следует соблюдать достаточную осторожность,

не ронять и не подвергать датчик ударам или вибрациям. При обнаружении зазубрин,
трещин или деформаций на датчике замените его на новый.

• После раскрытия боковой подушки/шторки безопасности замените датчик новым.

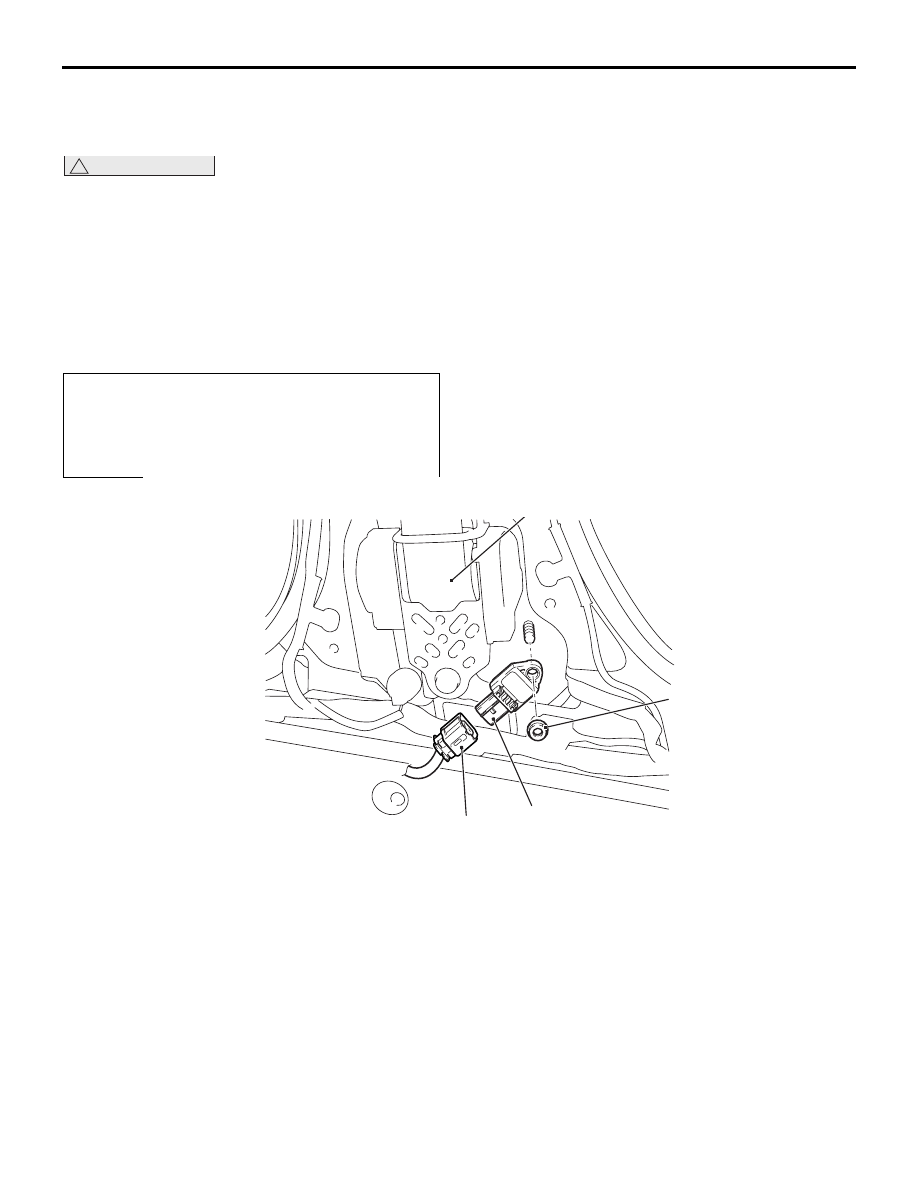

ПРИМЕЧАНИЕ: На рисунке показан левый
датчик бокового удара.

Операции, выполняемые перед снятием

• Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

• Отсоедините отрицательную (−) клемму

аккумулятора.

Ремень безопасности переднего сиденья

12 ± 1 Нм

1

AB

2

AC608586

Последовательность
демонтажа

•

Нижняя панель облицовки
средней стойки (см. ГРУППА 52A

− Облицовка салона

Стр.52A-11

).

1.

Датчик бокового удара

<<

A

>>

2.

Соединение разъема датчика
бокового удара

Порядок установки

>>

A

<<

•

Осмотр перед установкой

2.

Соединение разъема датчика
бокового удара

>>

B

<<

1.

Датчик бокового удара

•

Нижняя панель облицовки
средней стойки (см. ГРУППА 52A

− Облицовка салона

Стр.52A-11

).

>>

C

<<

•

Осмотр после установки

ДАТЧИК БОКОВОГО УДАРА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-198

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ РАЗЪЕМА

Сдвиньте внешний корпус разъёма со стороны
жгута в направлении, показанном стрелкой,
и отсоедините разъём.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< ОСМОТР ПЕРЕД УСТАНОВКОЙ

Даже при установке нового датчика бокового
удара необходимо выполнить проверку перед
установкой (см. пункт о проверке).

>>B<< УСТАНОВКА ДАТЧИКА
БОКОВОГО УДАРА

!

ОСТОРОЖНО

Если датчик бокового удара установлен
неправильно или не зафиксирован, это
помешает правильной работе боковой
подушки/шторки безопасности.
Подсоедините и зафиксируйте разъем.

>>C<< ОСМОТР ПОСЛЕ УСТАНОВКИ

1. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

2. Убедитесь в том, что индикатор SRS горит от 6

до 8 секунд, после чего гаснет.

3. Если индикатор не гаснет, выполните поиск

и устранение неисправностей
(см.

Стр.52B-12

).

ОСМОТР

M1524004700648

!

ОСТОРОЖНО

При обнаружении зазубрин, трещин,
деформаций или иных дефектов датчика
замените его новым.
1. Зазубрины, трещины, деформация и ржавчина

на датчике бокового удара

2. Повреждение разъема и деформация клеммы
3. Деформация или ржавчина средней стойки

и боковой панели

ПРИМЕЧАНИЕ: При проверках датчика бокового
удара, отличных от представленных выше,
см. соответствующий пункт раздела по поиску
и устранению неисправностей
(см.

Стр.52B-12

).

AB

Датчик

бокового

удара

Внешний кожух

разъема со

стороны жгута

проводов

AC613156

AB

Сигнализатор SRS

AC613126

РЕМНИ БЕЗОПАСНОСТИ С ПРЕДНАТЯЖИТЕЛЕМ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-199

РЕМНИ БЕЗОПАСНОСТИ С ПРЕДНАТЯЖИТЕЛЕМ

СНЯТИЕ И УСТАНОВКА

M1524004101003

!

ОСТОРОЖНО

• Отсоедините отрицательную (−) клемму аккумулятора и подождите 60 секунд или более,

прежде чем начать работу. Оберните изоляционной лентой отсоединенную (

−) клемму

(см. пункт 5 «Мер предосторожности»

Стр.52B-7

).

• Не пытайтесь разбирать или ремонтировать преднатяжитель. Если он неисправен,

замените его новым.

• Не роняйте ремень безопасности с преднатяжителем и не допускайте попадания на него воды,

смазки или масла. При обнаружении зазубрин, трещин или деформаций замените его новым.

• Запрещается ставить какие-либо предметы на преднатяжитель.
• Запрещается хранить ремень безопасности с преднатяжителем при температуре выше 90°C.
• После раскрытия преднатяжителя замените ремень безопасности с преднатяжителем новым.
• При работе с использованным преднатяжителем надевайте перчатки и защитные очки.
• При утилизации ремня безопасности с преднатяжителем следует предварительно

обязательно активировать ремень безопасности с преднатяжителем (см.

Стр.52B-218

).

Операции, выполняемые перед снятием

• Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

• Отсоедините отрицательную (−) клемму

аккумулятора.

2

3

1

43 ± 8 Нм

43 ± 8 Нм

5 ± 1 Нм

4

AB

AC610299

РЕМНИ БЕЗОПАСНОСТИ С ПРЕДНАТЯЖИТЕЛЕМ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-200

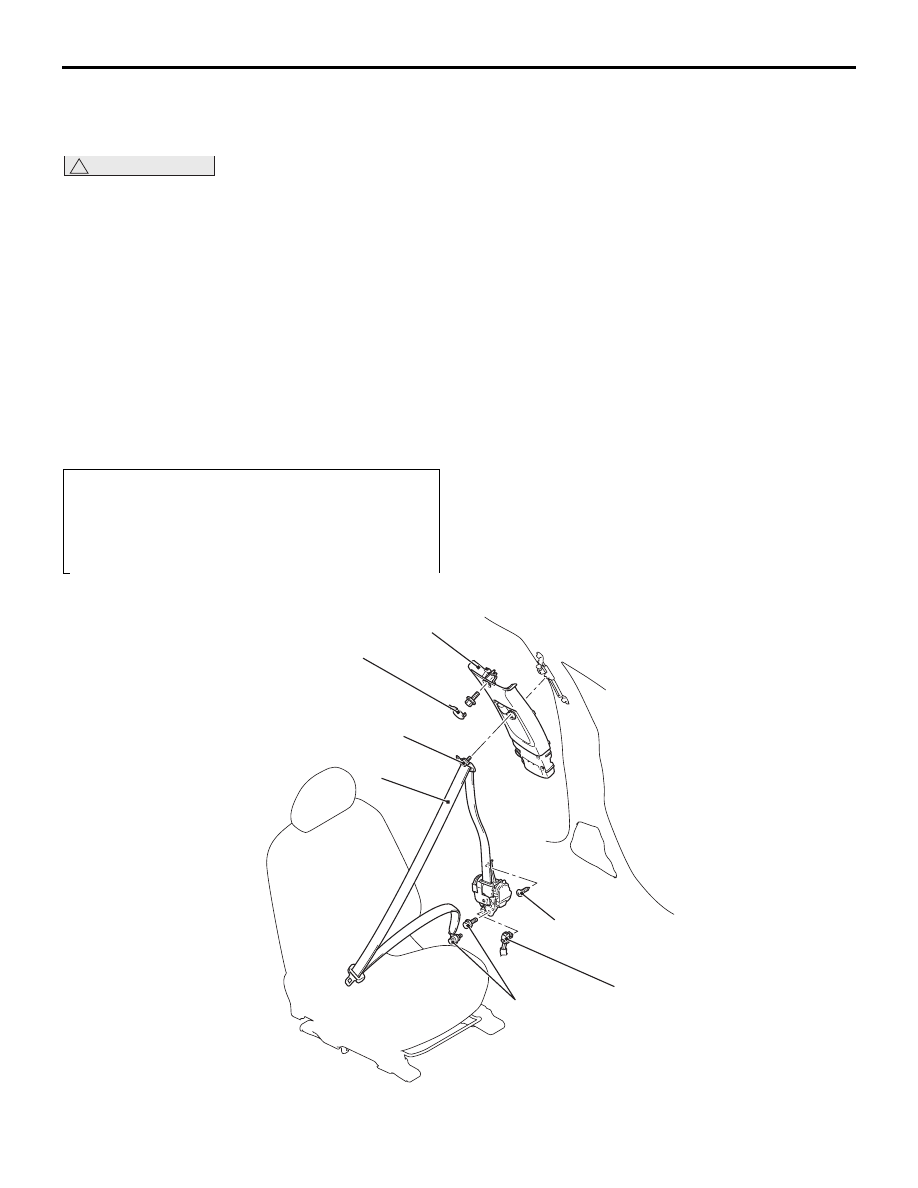

ПРИМЕЧАНИЕ: На рисунке показан ремень
безопасности со стороны водителя.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ

<<A>> СНЯТИЕ РАЗЪЕМА
ПРЕДНАТЯЖИТЕЛЯ

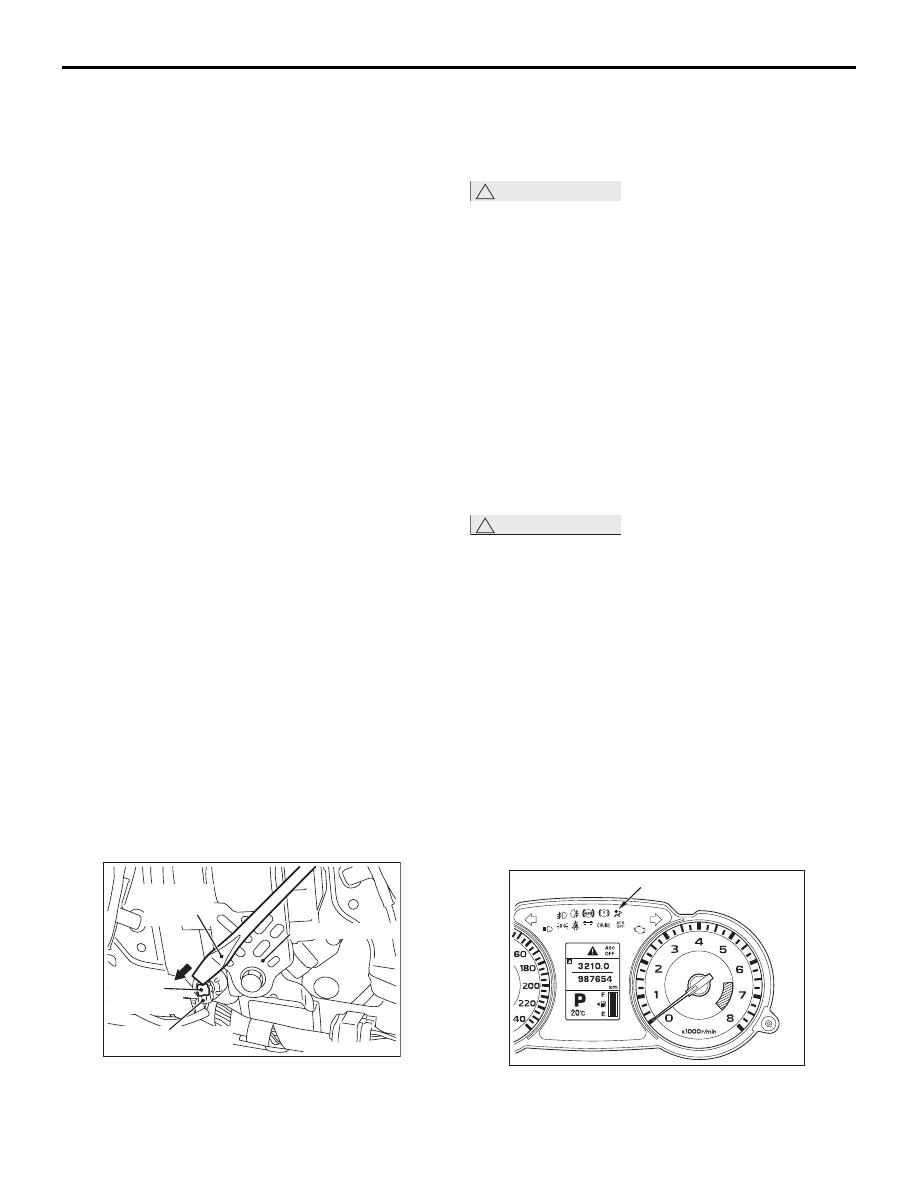

С помощью отвертки с плоским концом извлеките
кнопку запирания разъема со стороны жгута
проводов и откройте замок.

<<B>> СНЯТИЕ РЕМНЯ
БЕЗОПАСНОСТИ
С ПРЕДНАТЯЖИТЕЛЕМ

!

ОСТОРОЖНО

При замене ремня безопасности
с преднатяжителем следует утилизировать
преднатяжитель в соответствии с сервисной
процедурой (см.

Стр.52B-218

).

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< ОСМОТР ПЕРЕД УСТАНОВКОЙ

1. Перед установкой следует проверить

преднатяжитель (см.

Стр.52B-201

).

ПРИМЕЧАНИЕ: Даже при установке нового
ремня безопасности с преднатяжителем
необходимо выполнить проверку перед
установкой.

2. Присоедините отрицательную (

−) клемму

аккумулятора.

!

ОСТОРОЖНО

При подсоединении или отсоединении
сканера M.U.T.-III обязательно поверните ключ
зажигания в положение LOCK (ВЫКЛ).
3. Подсоединить M.U.T.-III к разъему диагностики

(16-контактному).

4. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

5. Считайте диагностический код и убедитесь

в том, что все работает нормально, за
исключением разрыва цепи преднатяжителя.

6. Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

>>B<< ОСМОТР ПОСЛЕ УСТАНОВКИ

1. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

2. Убедитесь в том, что индикатор SRS горит от 6

до 8 секунд, после чего гаснет.

Последовательность
демонтажа

1.

Крышка верхней панели
облицовки средней стойки
(см. ГРУППА 52A

− Облицовка

салона

Стр.52A-11

).

•

Нижняя панель облицовки
средней стойки (см. ГРУППА 52A

− Облицовка салона

Стр.52A-11

).

2.

Верхняя панель облицовки
средней стойки (см. ГРУППА 52A

− Облицовка салона

Стр.52A-11

).

<<

A

>>

3.

Соединение разъема
преднатяжителя

<<

B

>>

4.

Ремень безопасности
с преднатяжителем
Порядок установки

>>

A

<<

•

Осмотр перед установкой

4.

Ремень безопасности
с преднатяжителем

3.

Соединение разъема
преднатяжителя

2.

Верхняя панель облицовки
средней стойки (см. ГРУППА 52A

− Облицовка салона

Стр.52A-11

).

•

Нижняя панель облицовки
средней стойки (см. ГРУППА 52A

− Облицовка салона

Стр.52A-11

).

1.

Крышка верхней панели
облицовки средней стойки
(см. ГРУППА 52A

− Облицовка

салона

Стр.52A-11

).

>>

B

<<

•

Осмотр после установки

Ответка

с плоским

жалом

Кнопка

запирания

Разъем со стороны

жгута проводов

Преднатяжитель

AG

AC608959

AB

Сигнализатор SRS

AC613126
