Mitsubishi Lancer X. Руководство - часть 507





МОДУЛИ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

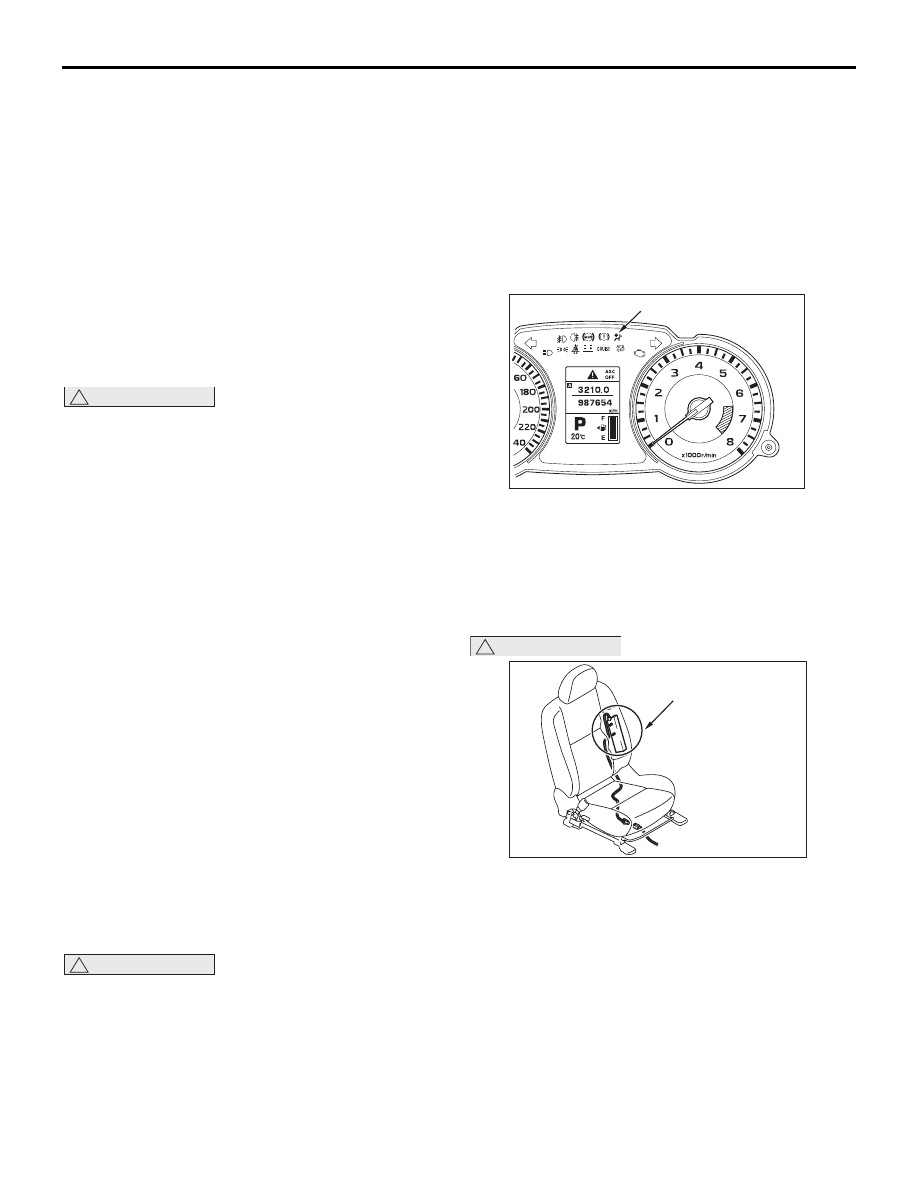

52B-193

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ КАРКАСА СПИНКИ
ПЕРЕДНЕГО СИДЕНЬЯ

См. ГРУППА 52A, Узел переднего сиденья
(см.

Стр.52A-24

).

!

ОСТОРОЖНО

• При замене модуля боковой подушки

безопасности замените каркас и подушку
спинки переднего сиденья в сборе.

• Запрещается использовать электрический

тестер для диагностики цепи модуля
подушки безопасности. Не пытайтесь
разбирать модуль подушки безопасности.

• Снятый каркас и подушки спинки

переднего сиденья в сборе следует
хранить в чистом и сухом месте.

• При замене модуля подушки безопасности

следует производить замену после
раскрытия подушки безопасности
в соответствии с сервисной процедурой
(см.

Стр.52B-204

).

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< ОСМОТР ПЕРЕД УСТАНОВКОЙ

1. Перед установкой проверьте модуль подушки

безопасности (см.

Стр.52B-193

).

ПРИМЕЧАНИЕ: Даже при установке нового
каркаса и подушки спинки переднего сиденья
в сборе (модуль боковой подушки
безопасности) проведите осмотр перед
установкой.

2. Присоедините отрицательную (

−) клемму

аккумулятора.

!

ОСТОРОЖНО

При подсоединении или отсоединении
сканера M.U.T.-III обязательно поверните ключ
зажигания в положение LOCK (ВЫКЛ).
3. Подсоединить M.U.T.-III к разъему диагностики

(16-контактному).

4. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

5. Считайте диагностический код и убедитесь

в том, что все работает нормально, за
исключением разрыва цепи модуля подушки
безопасности.

6. Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

>>B<< ОСМОТР ПОСЛЕ УСТАНОВКИ

1. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

2. Убедитесь в том, что индикатор SRS горит от 6

до 8 секунд, после чего гаснет.

3. Если индикатор не гаснет, выполните поиск

и устранение неисправностей (см.

Стр.52B-12

).

ОСМОТР

M1524036600060

!

ОСТОРОЖНО

• Запрещается измерять сопротивление

в цепи модуля боковой подушки
безопасности (пиропатрон), даже
с помощью рекомендованного тестера.
Измерение сопротивления в цепи
с помощью тестера приводит к случайному
раскрытию подушки безопасности
вследствие воздействия тока, как
протекающего, так и статического, что
может привести к серьезным травмам.

• При замене следует утилизировать старые

детали, предварительно раскрыв подушку
безопасности в соответствии с указанной
процедурой (см.

Стр.52B-204

).

Порядок демонтажа

<<

A

>>

1.

Спинка переднего сиденья
с накладкой и каркасом в сборе
Порядок установки

>>

A

<<

Осмотр перед установкой

1.

Спинка переднего сиденья
с накладкой и каркасом в сборе

>>

B

<<

Осмотр после установки

AB

Сигнализатор SRS

AC613126

Зона раскрытия модуля боковой

подушки безопасности

AD

AC608947

МОДУЛИ ШТОРОК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-194

При выявлении любой неисправности в ходе
проверки замените каркас и подушку спинки
переднего сиденья в сборе новым.
Утилизировать демонтированный узел каркаса
и подушки спинки переднего сиденья следует,
предварительно раскрыв подушку безопасности
в соответствии с указанной процедурой
(см.

Стр.52B-204

).

1. Зазубрина или деформация участка

раскрытия модуля боковой подушки
безопасности

2. Проверьте жгут проводов и разъем на предмет

повреждений и клемму на предмет
деформаций.

МОДУЛИ ШТОРОК БЕЗОПАСНОСТИ

СНЯТИЕ И УСТАНОВКА

M1524013500211

!

ОСТОРОЖНО

• Отсоедините отрицательную () клемму аккумулятора и подождите 60 секунд или более,

прежде чем начать работу. Оберните изоляционной лентой отсоединенную (

) клемму

(см. пункт 5 «Мер предосторожности»

Стр.52B-7

).

• Не пытайтесь разбирать или ремонтировать модуль подушки безопасности. Если он

неисправен, замените его новым.

• При обращении с модулем подушки безопасности соблюдайте осторожность, не роняйте

модуль и не допускайте его соприкосновения с водой, маслом и другими жидкостями. При
обнаружении зазубрин, трещин или деформаций замените его новым.

• Модуль подушки безопасности следует хранить на плоской поверхности. Запрещается

ставить на него какие-либо предметы.

• Запрещается хранить модули подушки безопасности при температуре выше 93°C.
• После раскрытия шторки безопасности замените модуль шторки безопасности новым.
• При работе с раскрывшимися подушками безопасности надевайте перчатки и защитные очки.
• При замене модуля подушки безопасности обязательно раскройте подушку безопасности

перед утилизацией (см.

Стр.52B-204

)

Операции, выполняемые перед снятием

• Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

• Отсоедините отрицательную (−) клемму

аккумулятора.

МОДУЛИ ШТОРОК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

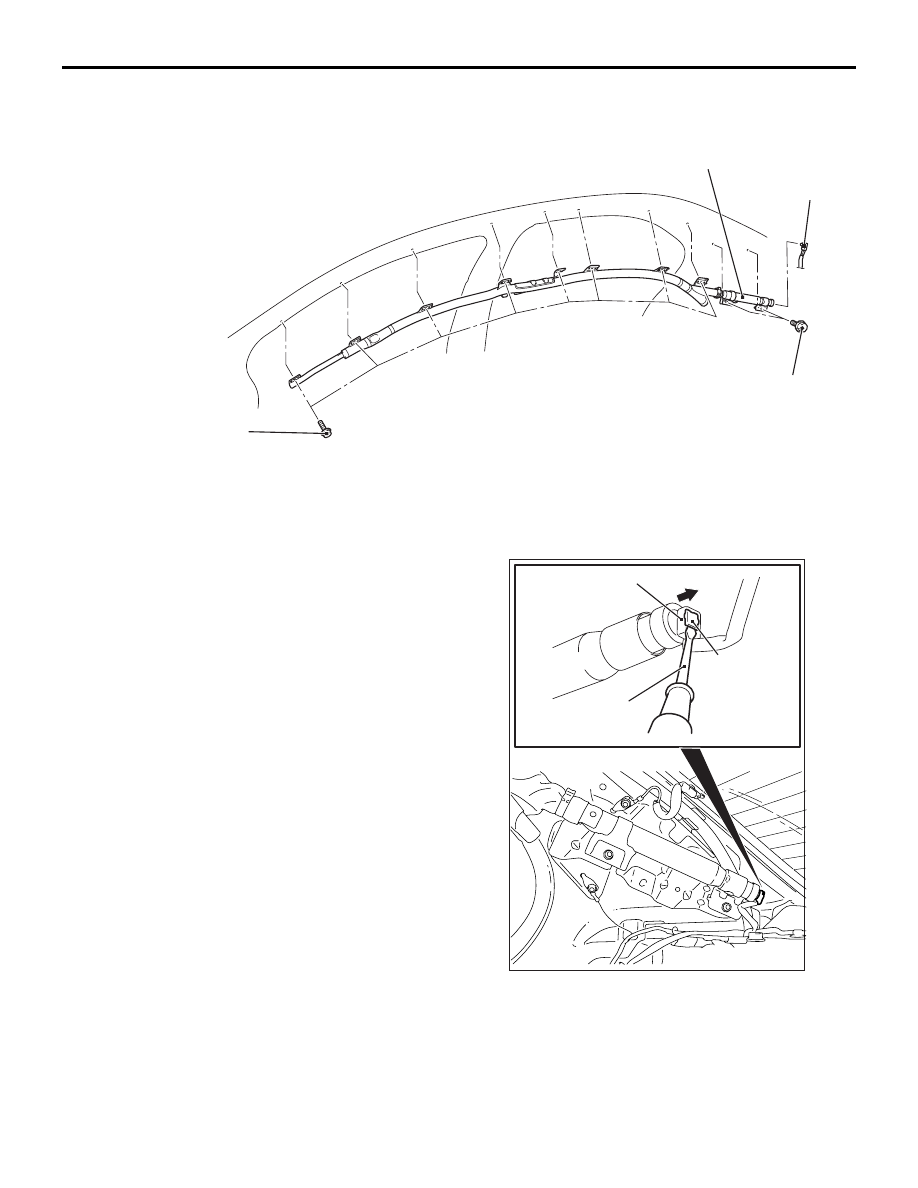

52B-195

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ РАЗЪЕМА

С помощью отвертки с плоским концом извлеките
кнопку запирания разъема со стороны жгута
проводов и откройте замок.

2

1

7,0 ± 3,0 Нм

7,0 ± 3,0 Нм

AC

AC608584

Последовательность
демонтажа

Обивка потолка (см. ГРУППА 52A

− Обивка потолка

Стр.52A-18

).

<<

A

>>

1.

Соединение разъема модуля
шторки безопасности

<<

B

>>

2.

Модуль шторки безопасности
Порядок установки





>>

A

<<

Осмотр перед установкой

>>

B

<<

2.

Модуль шторки безопасности

>>

C

<<

1.

Соединение разъема модуля
шторки безопасности

Обивка потолка (см. ГРУППА 52A

− Обивка потолка

Стр.52A-18

).

>>

D

<<

Осмотр после установки

AD

Ответка

с плоским

жалом

Кнопка

запирания

Разъем со стороны жгута проводов

AC609679

МОДУЛИ ШТОРОК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

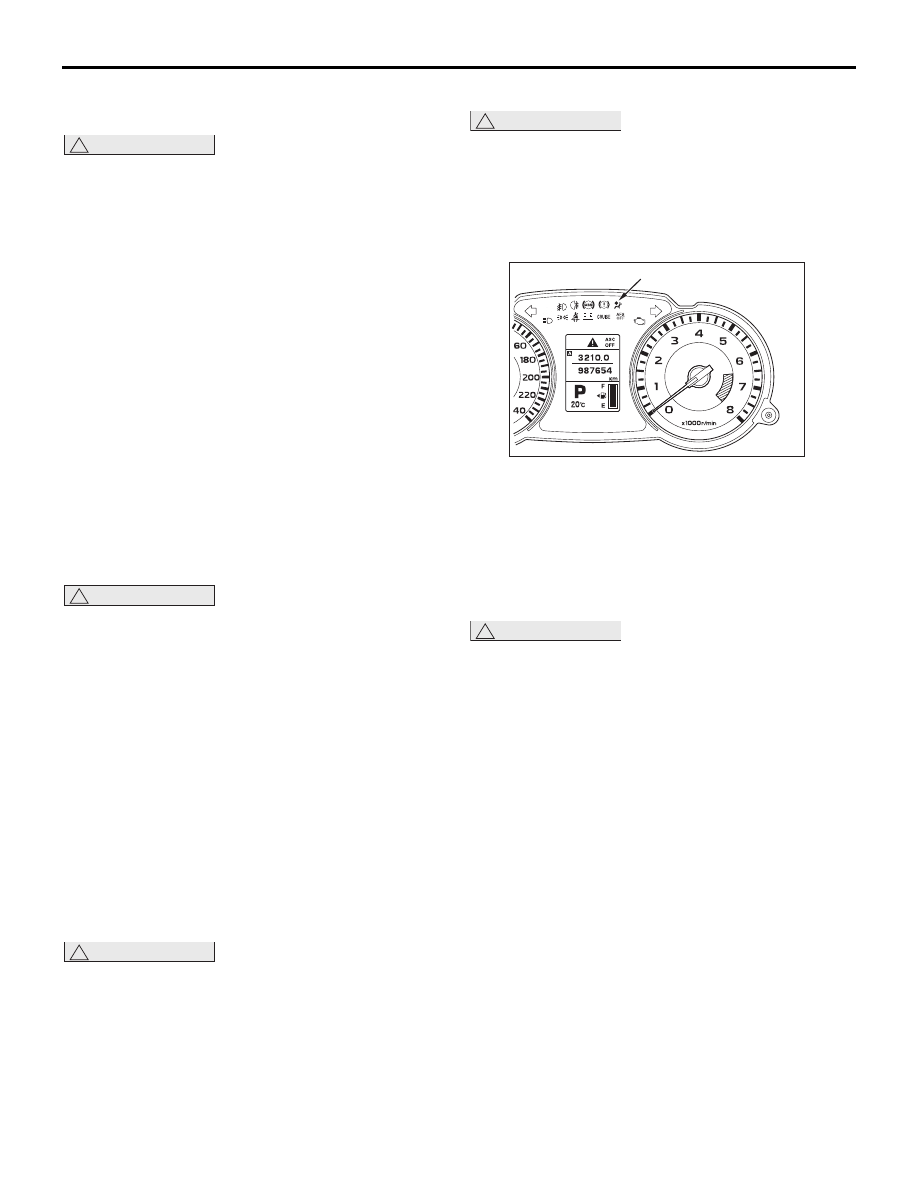

52B-196

<<B>> СНЯТИЕ МОДУЛЯ ШТОРКИ
БЕЗОПАСНОСТИ

!

ОСТОРОЖНО

• Запрещается использовать электрический

тестер для диагностики цепи модуля
подушки безопасности. Не пытайтесь
разбирать модуль подушки безопасности.

• Снятый модуль подушки безопасности

следует хранить в чистом, сухом месте.

• При замене модуля подушки безопасности

следует производить замену после
раскрытия подушки безопасности
в соответствии с сервисной процедурой
(см.

Стр.52B-204

).

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< ОСМОТР ПЕРЕД УСТАНОВКОЙ

1. Перед установкой проверьте модуль подушки

безопасности (см.

Стр.52B-196

).

ПРИМЕЧАНИЕ: Даже при установке нового
модуля подушки безопасности необходимо
выполнить проверку перед установкой.

2. Присоедините отрицательную (

−) клемму

аккумулятора.

!

ОСТОРОЖНО

При подсоединении или отсоединении
сканера M.U.T.-III обязательно поверните ключ
зажигания в положение LOCK (ВЫКЛ).
3. Подсоединить M.U.T.-III к разъему диагностики

(16-контактному).

4. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

5. Считайте диагностический код и убедитесь

в том, что все работает нормально, за
исключением разрыва цепи модуля подушки
безопасности.

6. Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

>>B<< УСТАНОВКА МОДУЛЯ ШТОРКИ
БЕЗОПАСНОСТИ

!

ОСТОРОЖНО

• При установке соблюдайте осторожность,

чтобы не помять шторку безопасности.

• Соблюдайте осторожность, чтобы не

защемить подушку безопасности
периферийными деталями.

• Не пережимайте ремень зажимом

облицовки передней стойки или другими
предметами.

>>C<< УСТАНОВКА РАЗЪЕМА

!

ОСТОРОЖНО

Тщательно подсоедините разъем
к нагнетателю.

>>D<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

2. Убедитесь в том, что индикатор SRS горит от 6

до 8 секунд, после чего гаснет.

3. Если индикатор не гаснет, выполните поиск

и устранение неисправностей
(см.

Стр.52B-12

).

ОСМОТР

M1524013600207

!

ОСТОРОЖНО

• Запрещается измерять сопротивление

в цепи модуля шторки безопасности, даже
с помощью рекомендованного тестера.
Измерение сопротивления в цепи
с помощью тестера приводит к случайному
раскрытию подушки безопасности
вследствие воздействия тока, как
протекающего, так и статического, что
может привести к серьезным травмам.

• При замене следует утилизировать старые

детали, предварительно раскрыв подушку
безопасности в соответствии с указанной
процедурой (см.

Стр.52B-204

).

• Участок облицовки, где происходит

раскрытие шторки безопасности, должен
находиться в нормальном состоянии.

Если при проведении следующих проверок будет
обнаружена какая-либо неисправность, замените
модуль шторки безопасности новым.

1. Трещины, зазубрины или деформация

поверхности нагнетателя

2. Порванная подушка безопасности
3. Поврежденный разъем, деформация клеммы

и перегибы жгута проводов

AB

Сигнализатор SRS

AC613126
