УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-209

6. Отсоединив разъем модуля боковой подушки

безопасности, отрежьте разъем со стороны
проводки с помощью кусачек или аналогичного
инструмента.

7. Подсоедините провод активации к каждому из

двух отрезанных жгутов проводки. Обернув
места соединения изоляционной лентой,
выведите провод активации за пределы
автомобиля.

8. Подсоедините разъем со стороны проводки,

с которой соединен провод активации,
к разъему модуля боковой подушки
безопасности.

ВНИМАНИЕ

Если стекло поцарапано, оно может
разбиться при срабатывании подушек
безопасности. Поэтому во избежание
опасности следует накрыть стекло
автомобильных чехлом.

9. Чтобы максимально понизить уровень шума

при срабатывании подушек безопасности
полностью закройте окна всех дверей,
закройте двери, затем накройте автомобиль
чехлом.

ОСТОРОЖНО

• Перед активацией подушек безопасности

убедитесь в том, что в салоне автомобиля
и рядом с ним никого нет.

• Сразу после раскрытия подушек

безопасности нагнетатель сильно
нагревается. Поэтому, прежде чем
продолжить работу, дайте нагнетателю
остыть в течение 30 минут или более.

• Если подушки безопасности не

раскрылись, проконсультируйтесь у
Вашего дилера.

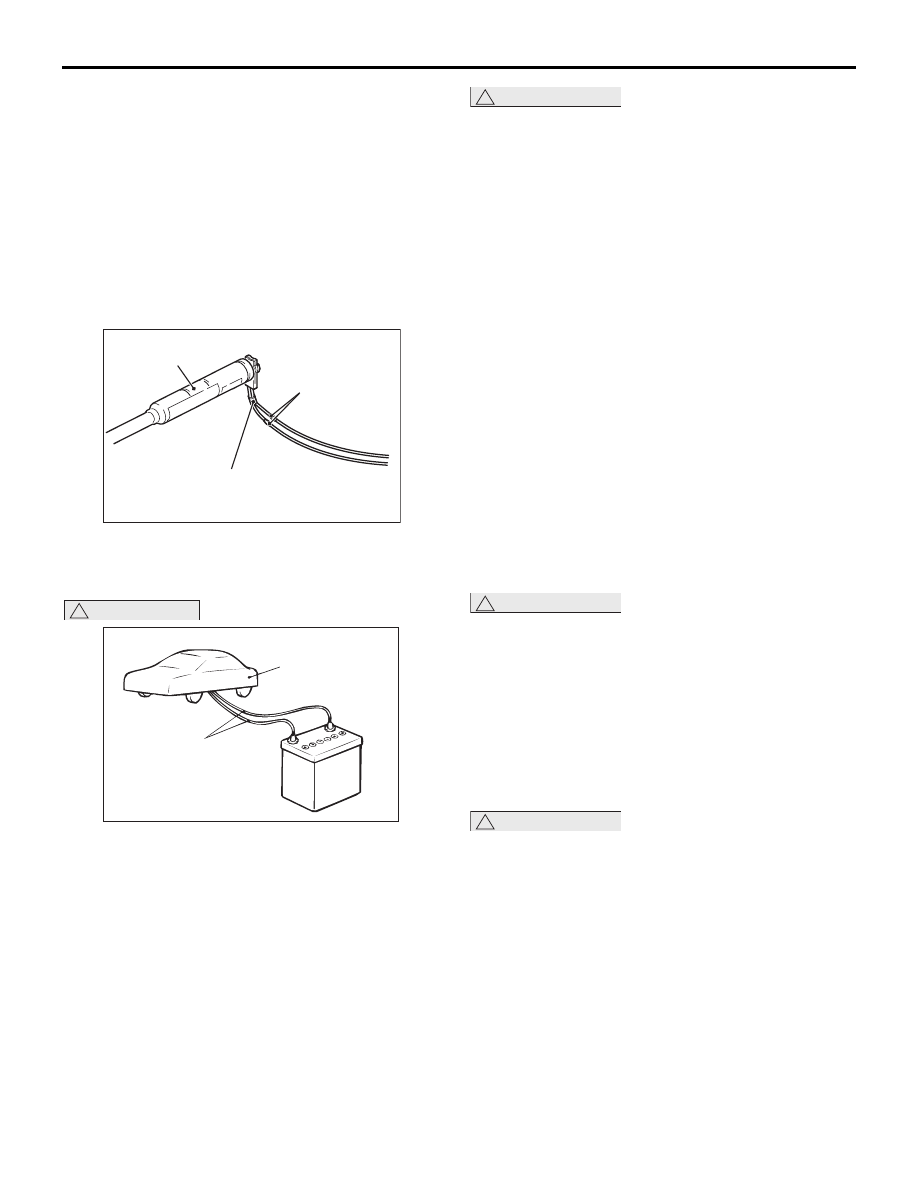

10.Отсоедините провод активации как можно

дальше от автомобиля. Затем подсоедините
провода к снятой аккумуляторной батарее,
чтобы раскрыть модуль боковой подушки
безопасности.

11.Утилизацию модуля раскрытой подушки

безопасности следует проводить
в соответствии с процедурой утилизации
(см.

Стр.52B-218

РАСКРЫТИЕ МОДУЛЯ ШТОРКИ
БЕЗОПАСНОСТИ В САЛОНЕ
АВТОМОБИЛЯ

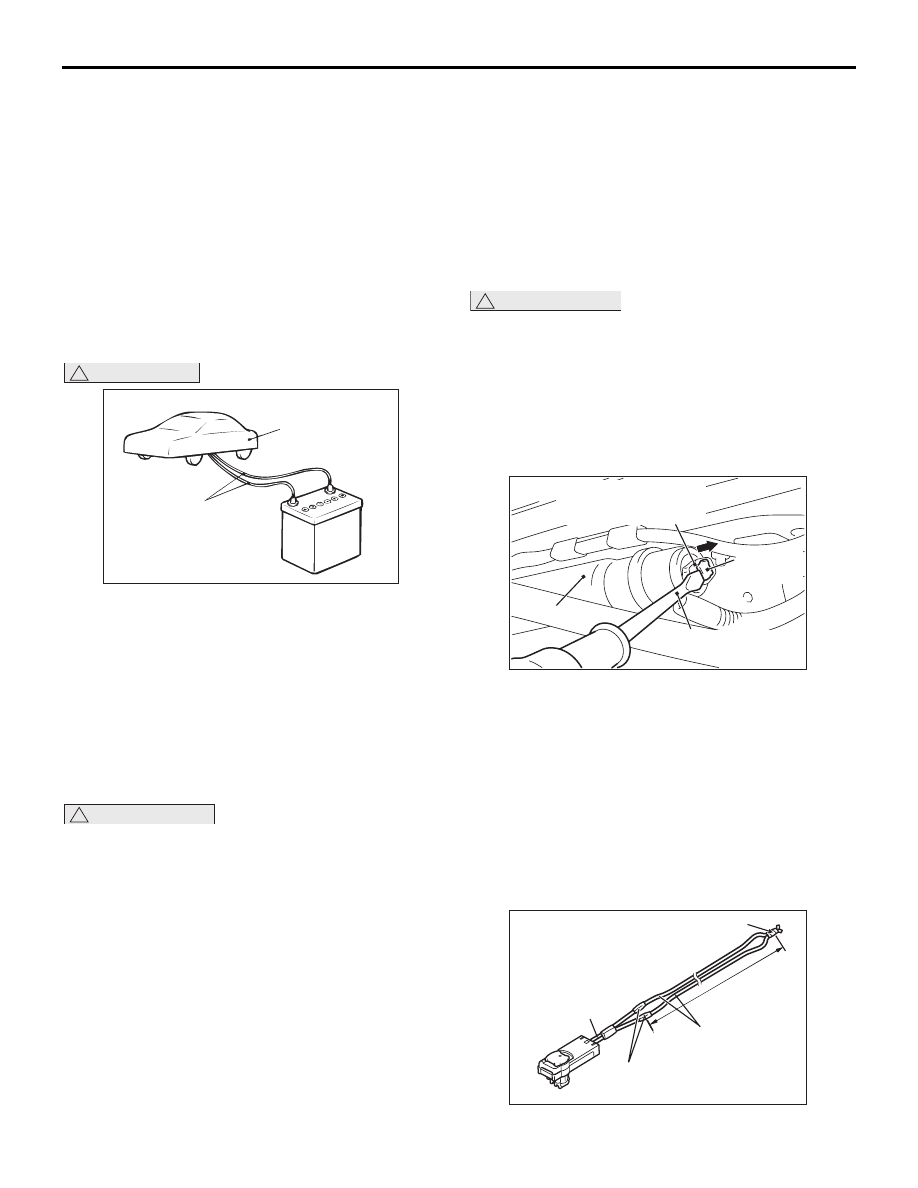

1. Установите автомобиль в изолированном

месте с ровной поверхностью.

ОСТОРОЖНО

Отсоедините провода аккумуляторной
батареи и подождите 60 секунд или более,
прежде чем начать работу.
2. Отсоедините (

−) и (+) клеммы провода

аккумуляторной батареи, затем снимите
аккумулятор с автомобиля.

3. Снимите обивку потолка (См. ГРУППА 52A -

Обивка потолка

Стр.52A-18

4. Для высвобождения кнопки фиксатора разъёма

жгута проводов используйте плоскую отвёртку.
Высвободив фиксатор, отсоедините разъём.
ПРИМЕЧАНИЕ: При отсоединении разъема со
стороны жгута проводов от нагнетателя
два контакта разъема нагнетателя
автоматически замыкаются. Это
предотвращает непреднамеренное
раскрытие шторок безопасности
в результате воздействия статического
электричества или иных факторов.

Провод активации

6 м или более

Крышка

ACX01308

Нагнетатель

Ответка с плоским

жалом

Кнопка

запирания

Разъем со стороны

жгута проводов

(2-контактный, черный)

AC506711

6 м или более

Изолента

Провода

активации

Соединение

MB991885

AC103480

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-210

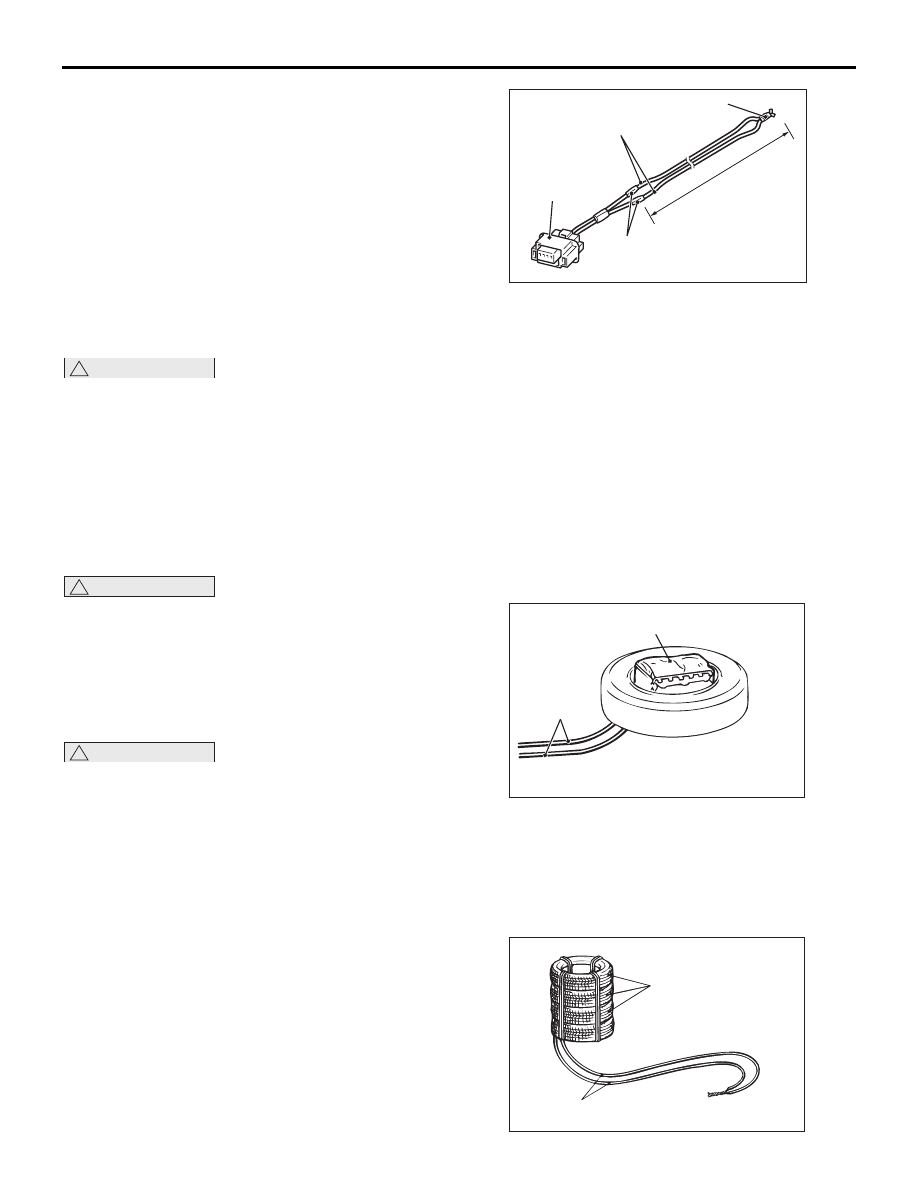

5. Подсоедините провода активации длиной 6 м

или более к каждому из двух жгутов проводки
специального инструмента жгута проводов
адаптера (MB661885) и оберните места
соединения изоляционной лентой. Другие
концы проводов изоляции должны быть
соединены друг с другом (замкнуты).
ПРИМЕЧАНИЕ: Это предотвращает
непреднамеренное раскрытие шторок
безопасности в результате воздействия
статического электричества или иных
факторов.

6. Подсоедините жгут проводов адаптера

к нагнетателю, затем выведите провод
активации за пределы салона автомобиля.

ВНИМАНИЕ

7. Чтобы максимально понизить уровень шума

ОСТОРОЖНО

• Перед активацией подушек безопасности

убедитесь в том, что в салоне автомобиля
и рядом с ним никого нет.

• Сразу после раскрытия подушек

• Если подушки безопасности не

раскрылись, проконсультируйтесь у
Вашего дилера.

8. Отсоедините провод активации как можно

дальше от автомобиля. Затем подсоедините
провода к снятой аккумуляторной батарее,
чтобы раскрыть модуль подушки
безопасности.

9. Утилизацию модуля раскрытой подушки

безопасности следует проводить
в соответствии с процедурой утилизации
(см.

Стр.52B-218

РАСКРЫТИЕ МОДУЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ ВНЕ
АВТОМОБИЛЯ

ОСТОРОЖНО

• Подушку безопасности следует

активировать в открытом месте, на ровной
поверхности, на расстоянии 6 м или более
от людей и препятствий.

• Если подушки безопасности активируются

под открытым небом, запрещается
проводить активацию при сильном ветре.
Даже при слабом ветре следует выполнять
зажигание с наветреной стороны модуля
подушки безопасности.

ОСТОРОЖНО

Отсоедините провода аккумуляторной
батареи и подождите 60 секунд или более,
прежде чем начать работу.
1. Отсоедините (

−) и (+) клеммы провода

аккумуляторной батареи, затем снимите
аккумулятор с автомобиля.

Провода активации

Нагнетатель

MB991885

AC301520

Провод активации

6 м или более

Крышка

ACX01308

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-211

ОСТОРОЖНО

Когда разъем отсоединен, четыре контакта
разъема модуля подушки безопасности
автоматически замыкаются для
предотвращения непреднамеренного
срабатывания в результате воздействия
статического электричества или иных
факторов. Однако на случай
самопроизвольного срабатывания модуль
подушки безопасности следует хранить на
плоской поверхности, при этом
раскрывающаяся сторона должна быть
обращена вверх. Запрещается ставить на него
какие-либо предметы.
2. Снимите модуль подушки безопасности

водителя с автомобиля (см.

Стр.52B-180

3. Подсоедините провода активации длиной 6 м

или более к каждому из двух жгутов проводки
специального инструмента жгута проводов
адаптера (MB992102) и оберните места
соединения изоляционной лентой. Другие
концы проводов изоляции должны быть
соединены друг с другом (замкнуты).
ПРИМЕЧАНИЕ: Это предотвращает
непреднамеренное раскрытие подушек
безопасности в результате воздействия
статического электричества или иных
факторов.

4. Подсоедините жгут проводов адаптера

к модулю подушки безопасности водителя.

5. Через установочное отверстие винта типа Torx,

расположенное с задней стороны модуля
подушки безопасности, пропустите толстый
провод, чтобы зафиксировать колесо.

6. Пропустите провод активации, подсоединенный

к модулю подушки безопасности, под колесом
со старой покрышкой. Затем зафиксируйте
модуль подушки безопасности,
раскрывающейся стороной вверх, с помощью
провода, прикрепленного к болту.

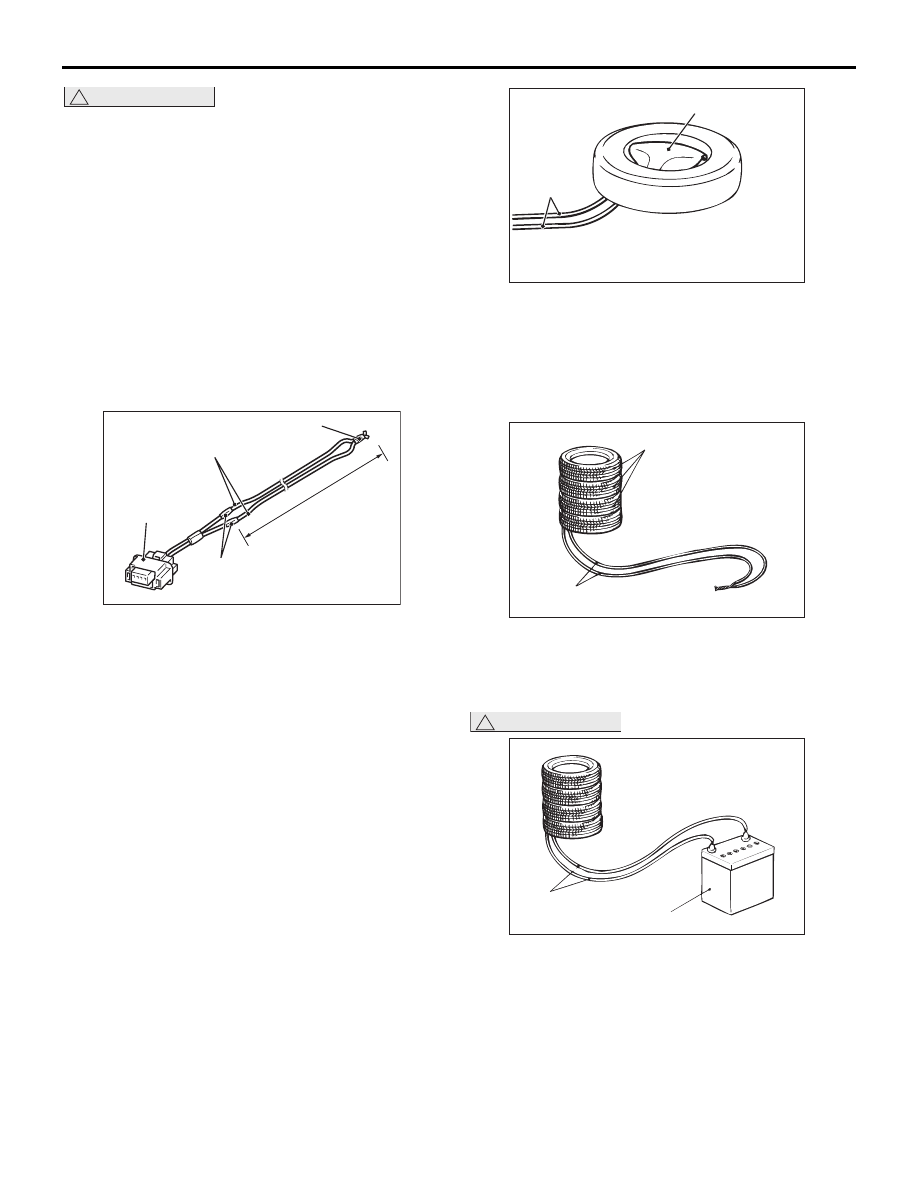

7. Разместите три старые покрышки без дисков

на покрышке, к которой прикреплен модуль
подушки безопасности.

ОСТОРОЖНО

• Прежде чем активировать подушку

безопасности, убедитесь в том, что возле
модуля подушки безопасности никого нет.

• Сразу после раскрытия подушек

• Если подушки безопасности не раскрылись,

проконсультируйтесь у Вашего дилера.

6 м или более

Изолента

Провода активации

Соединение

MB992102

AC502991

Провода

активации

Модуль подушки безопасности водителя

AC100482

Провода активации

Старые покрышки

без дисков

ACX00610

Аккумуляторная батарея

Провода активации

ACX01313

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-212

8. Отсоедините провод активации как можно

дальше от модуля подушкий безопасности.
Затем подсоедините провода к снятой
аккумуляторной батарее, чтобы раскрыть
модуль подушки безопасности.

9. Утилизацию модуля раскрытой подушки

безопасности следует проводить
в соответствии с процедурой утилизации
(см.

Стр.52B-218

РАСКРЫТИЕ МОДУЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО
ПАССАЖИРА ВНЕ АВТОМОБИЛЯ

ОСТОРОЖНО

• Подушку безопасности следует

активировать в открытом месте, на ровной
поверхности, на расстоянии 6 м или более
от людей и препятствий.

• Если подушки безопасности активируются

ОСТОРОЖНО

Прежде чем приступить к работе, отсоедините
провод аккумуляторной батареи и подождите
60 секунд или больше. (См. пункт 5

Стр.52B-7

Меры предосторожности).
1. Отсоедините (

−) и (+) клеммы провода

аккумуляторной батареи, затем снимите
аккумулятор с автомобиля.

ОСТОРОЖНО

переднего пассажира с автомобиля
(см.

Стр.52B-186

3. Подсоедините провода активации длиной 6 м

или более к каждому из двух жгутов проводки
специального инструмента жгута проводов
адаптера (MB992102) и оберните места
соединения изоляционной лентой. Другие
концы проводов изоляции должны быть
соединены друг с другом (замкнуты).
ПРИМЕЧАНИЕ: Это предотвращает
непреднамеренное раскрытие подушек
безопасности переднего пассажира
в результате воздействия статического
электричества или иных факторов.

4. Подсоедините жгут проводов адаптера

к модулю подушки безопасности переднего
пассажира.

5. Пропустите толстый провод через отверстие

в кронштейне модуля подушки безопасности.
Затем, повернув раскрывающуюся
поверхность модуля подушки безопасности
вверх, прикрепите модуль к колесу со старой
покрышкой.

6 м или более

Изолента

Провода активации

Соединение

MB992102

AC502991

Провода

активации

Модуль подушки безопасности

пассажира (переднего)

AC300520

Провода активации

Старые покрышки

без дисков

ACX00611
