ДИАГНОСТИКА ПОСЛЕ СТОЛКНОВЕНИЯ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-173

1. Проверьте разъем и защитный патрубок на

предмет повреждений и клемму на предмет
деформаций.

2. Проверьте корпус на предмет повреждений.

РУЛЕВОЕ КОЛЕСО, РУЛЕВАЯ КОЛОНКА
В СБОРЕ

1. Убедитесь в том, что модуль подушки

безопасности водителя правильно установлен
на рулевом колесе.

2. Проверьте рулевое колесо на предмет шума,

заклинивания, сбоев в работе и величину
люфта.

3. Проверьте амортизирующий механизм вала

рулевой колонки в сборе (См. ГРУППА 37

−

Обслуживание без демонтажа

Стр.37-9



<Рулевое управление с гидроусилением>,

Стр.37-9

 <Электрический усилитель рулевого

управления).

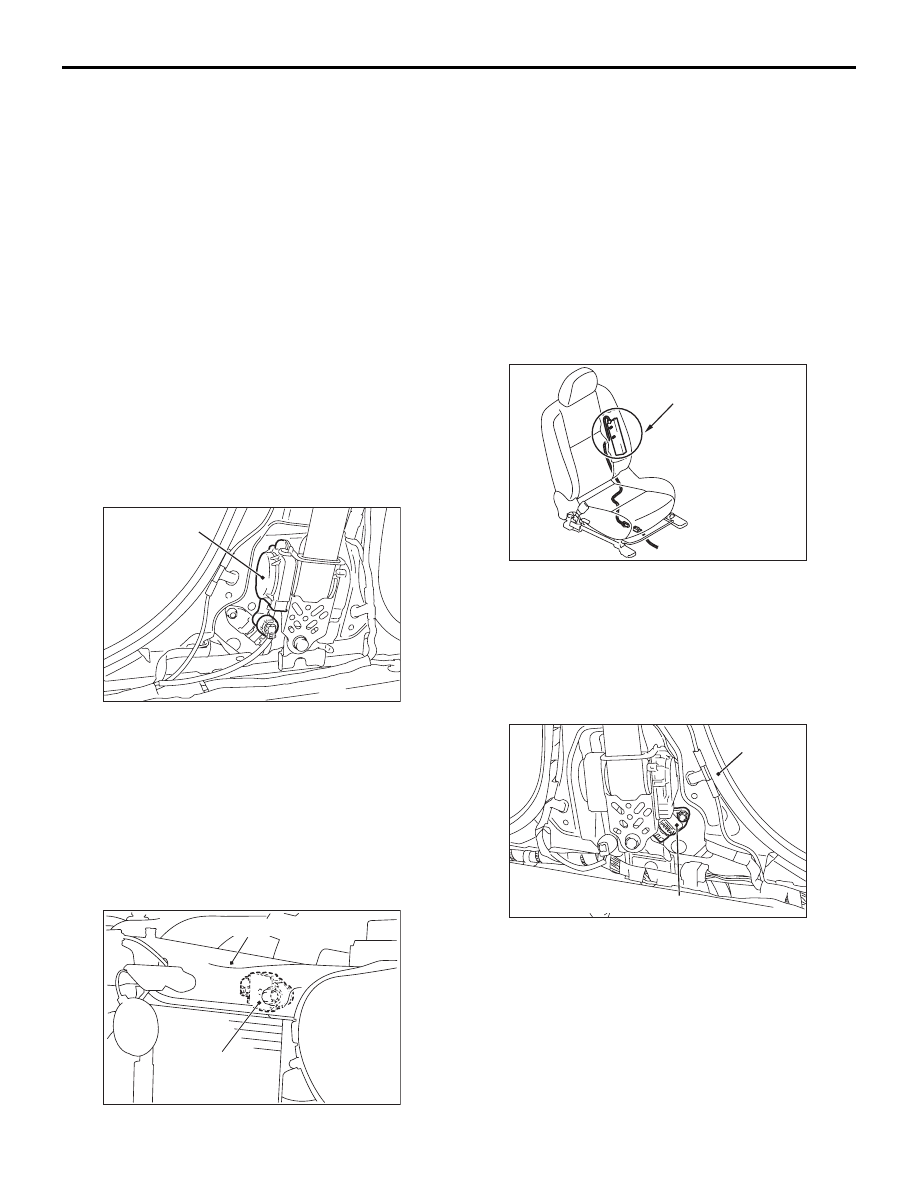

ПРЕДНАТЯЖИТЕЛЬ

1. Проверьте преднатяжитель на предмет

зазубрин, трещин или деформаций.

2. Проверьте разъем на предмет повреждений

и клемму на предмет деформаций.

ПРИМЕЧАНИЕ: На рисунке показан правый
преднатяжитель. Положение левого
преднатяжителя симметрично данному.

ДАТЧИК ЛОБОВОГО СТОЛКНОВЕНИЯ

1. Проверьте датчик лобового столкновения на

предмет зазубрин, трещин или деформаций.

2. Проверьте разъем на предмет повреждений,

клемму на предмет деформаций и жгут
проводов на предмет изгибов.

ПРИМЕЧАНИЕ: На рисунке показан левый
датчик лобового столкновения. Положение
правого датчика лобового столкновения
симметрично данному.

УЗЕЛ ПЕРЕДНЕГО СИДЕНЬЯ (СО
ВСТРОЕННЫМ МОДУЛЕМ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ)

1. Убедитесь в том, что модуль боковой подушки

безопасности работает нормально.

2. Проверьте разъем на предмет повреждений,

клемму на предмет деформаций и жгут
проводов на предмет изгибов.

ДАТЧИК БОКОВОГО УДАРА

1. Проверьте среднюю стойку и нижнюю панель

облицовки боковой стойки на предмет
деформаций.

2. Проверьте датчик бокового удара на предмет

зазубрин, трещин, деформаций или ржавчины.

3. Проверьте разъем на предмет повреждений,

клемму на предмет деформаций и жгут
проводов на предмет изгибов.

Преднатяжитель

AB

AC613007

Передняя верхняя балка

Датчик лобового

столкновения

AC

AC608583

Зона раскрытия модуля боковой

подушки безопасности

AD

AC608947

Средняя

стойка

Датчик бокового удара

AF

AC605684

РЕМОНТ ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-174

ПРИМЕЧАНИЕ: На рисунке показан левый
датчик бокового удара. Положение правого
датчика бокового удара симметрично данному.

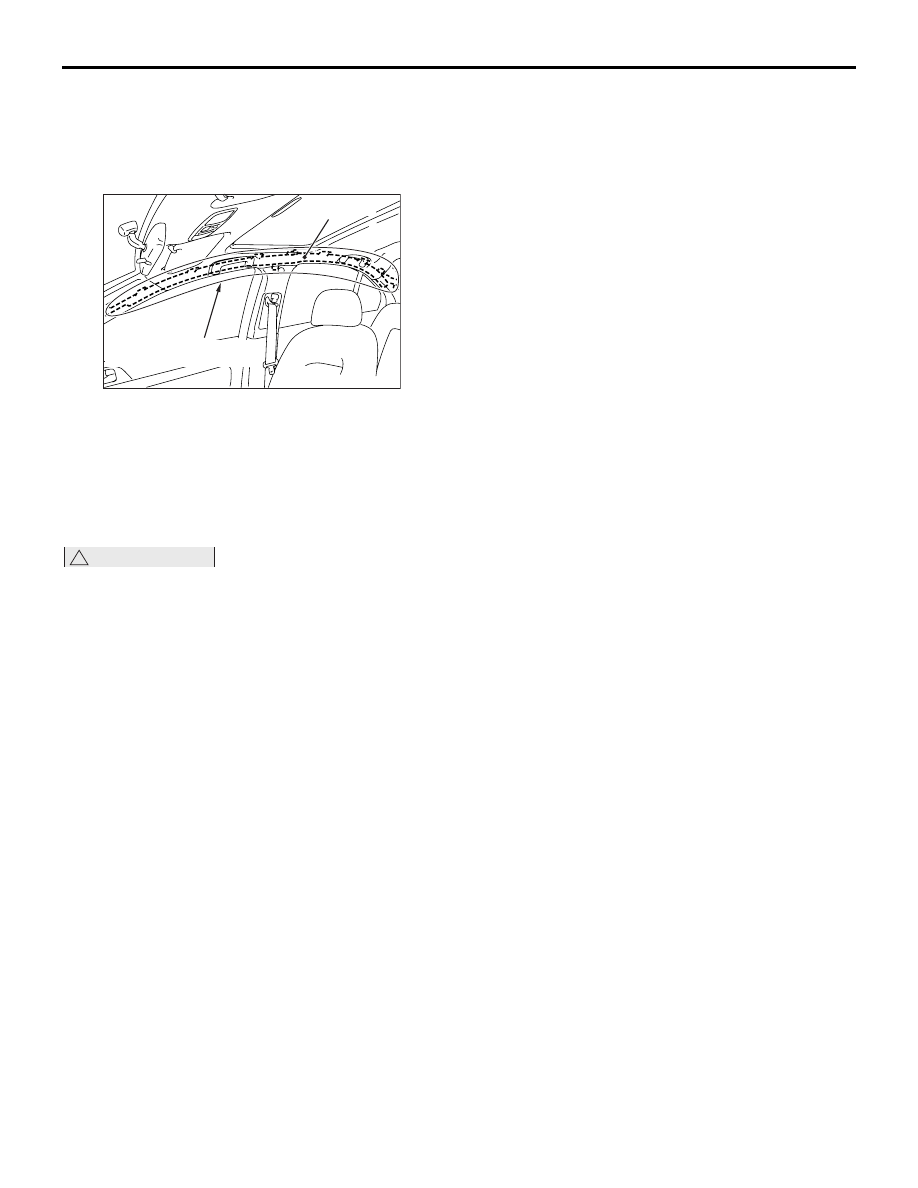

МОДУЛЬ ШТОРКИ БЕЗОПАСНОСТИ

1. Убедитесь в том, что участок обивки потолка,

где происходит раскрытие шторки
безопасности, находится в нормальном
состоянии.

2. Проверьте поверхность нагнетателя на

предмет зазубрин, трещин или деформаций.

3. Проверьте разъем на предмет повреждений,

клемму на предмет деформаций и жгут
проводов на предмет изгибов.

ПРИМЕЧАНИЕ: На рисунке показан правый
модуль шторки безопасности. Положение
модуля левой шторки безопасности
симметрично данному.

РАЗЪЕМ ЖГУТА

Проверьте жгут проводов на предмет изгибов,
разъем на предмет повреждений, и клемму на
предмет деформаций (См.

Стр.52B-7

).

РЕМОНТ ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ

M1524002900765

!

ОСТОРОЖНО

1. Если при выполнении покрасочных работ

возможно воздействие высокой
температуры, снимите следующие
компоненты.

• 93°C или выше: Блок SRS-ECU, модуль

подушки безопасности, контактную
пружину и датчики лобового
столкновения и бокового удара

• 90°C или выше: Ремень безопасности

с преднатяжителем

2. Снятые компоненты подушки

безопасности SRS и ремня безопасности
с преднатяжителем следует хранить
в чистом, сухом месте.

Снимать и устанавливать подушку безопасности
SRS и компоненты преднатяжителя ремня
безопасности следует в соответствии
с процедурами, описанными в инструкциях по
демонтажу и установке каждой детали.

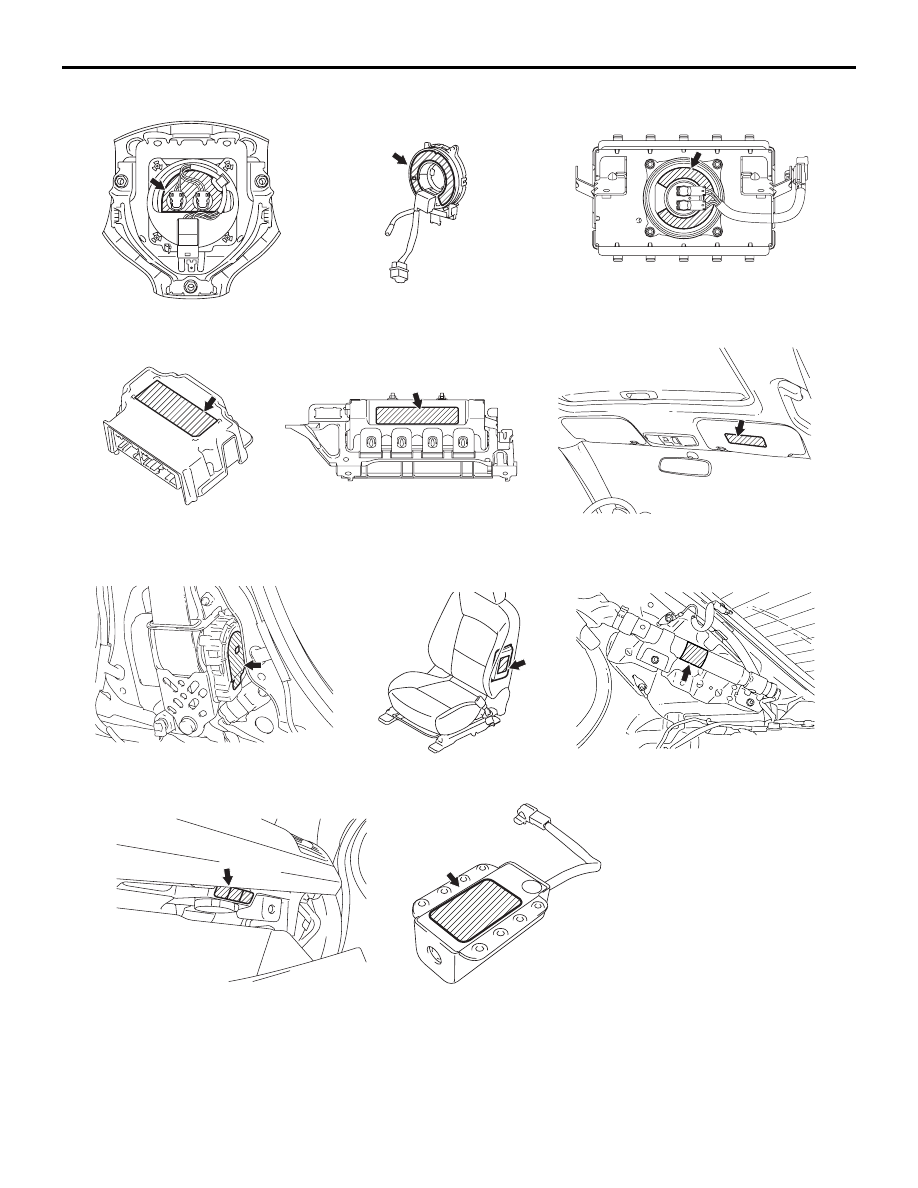

ТАБЛИЧКИ ВНИМАНИЕ/ПРЕДОСТЕРЕЖЕНИЕ

M1524003000992

Наклейки с инструкциями по обращению
и техобслуживанию подушек безопасности SRS
и преднатяжителей ремней безопасности
расположены в местах, показанных на рисунке.

При проведении обслуживания следует
следовать инструкциям на наклейке. Если
наклейка повреждена или загрязнена, замените
ее новой.

AC

Зона раскрытия модуля

шторки безопасности

AC609229

Нагнетатель

ТАБЛИЧКИ ВНИМАНИЕ/ПРЕДОСТЕРЕЖЕНИЕ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-175

Выключатель подушки безопасности пассажира

Перчаточный ящик

Модуль боковой

подушки безопасности

(правый и левый)

Модуль коленной подушки безопасности

AC

Модуль шторки

безопасности

(правый и левый)

Модуль подушки безопасности

пассажира (переднего)

SRS-ECU

Ремень безопасности с

преднатяжителем

(правый и левый)

Противосолнечный козырек

Контактная пружина

Подушка безопасности водителя

AC700242

AC311372

AC611162

AC609483

AC608953

AC608596

AC608562

AC506231

AC700556

ZC601274

ДАТЧИКИ ЛОБОВОГО СТОЛКНОВЕНИЯ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-176

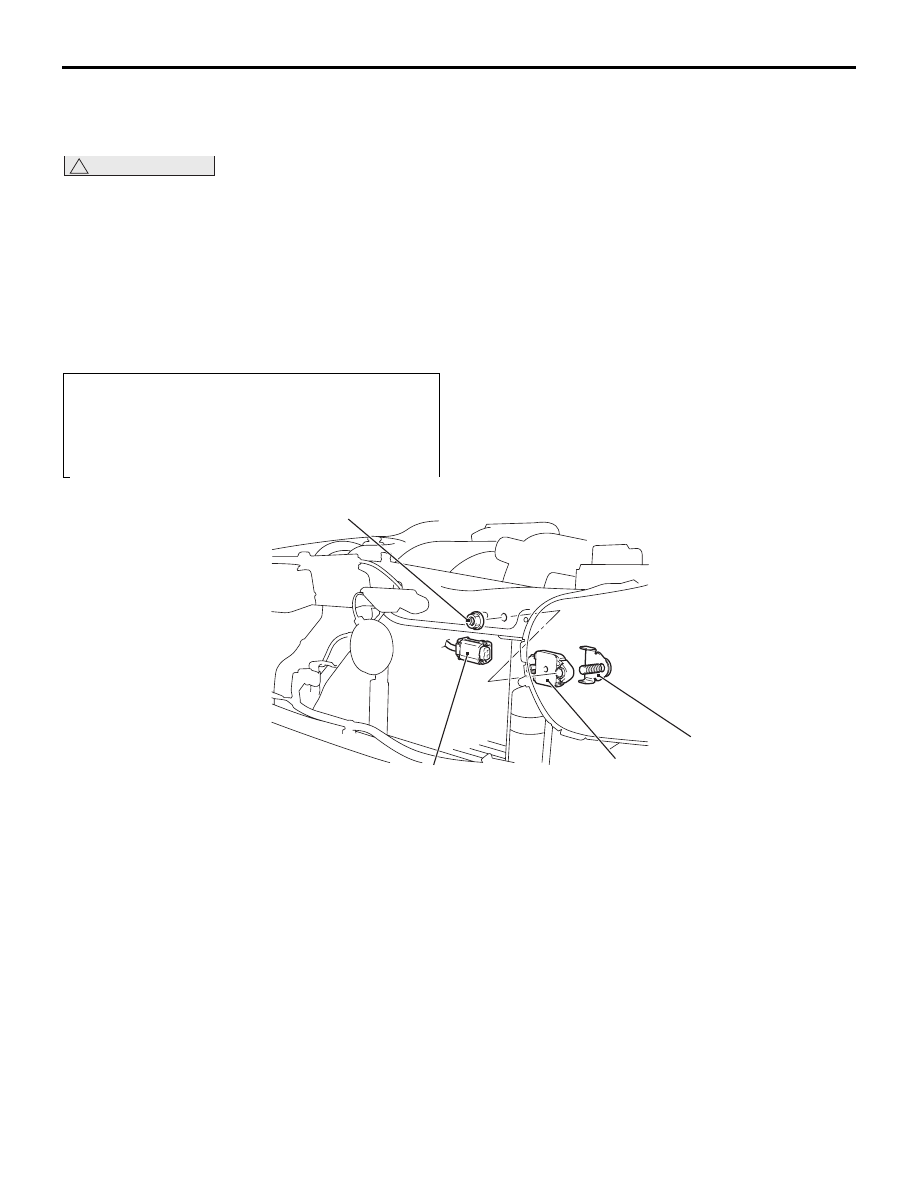

ДАТЧИКИ ЛОБОВОГО СТОЛКНОВЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1524001501013

!

ОСТОРОЖНО

• Отсоедините отрицательную (−) клемму аккумулятора и подождите 60 секунд или более,

прежде чем начать работу. Оберните изоляционной лентой отсоединенную (

−) клемму

(см. пункт 5 «Мер предосторожности»

Стр.52B-7

).

• Не пытайтесь разбирать или ремонтировать датчик лобового столкновения. Если он

неисправен, замените его новым.

• При обращении с датчиком лобового столкновения соблюдайте осторожность, не роняйте

датчик и не допускайте его соприкосновения с водой, маслом и другими жидкостями. При
обнаружении зазубрин, трещин или деформаций замените его новым.

• После раскрытия подушки безопасности замените датчик лобового столкновения новым.

ПРИМЕЧАНИЕ: На рисунке показан левый
датчик лобового столкновения. Правый датчик
лобового столкновения расположен
симметрично ему.

Операции, выполняемые перед снятием

• Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

• Отсоедините отрицательную (−) клемму

аккумулятора.

3

2

1

12 ± 1 Нм

AB

AC700463

Последовательность
демонтажа

•

Крышка крепления фары
(см. Группа 51, Узел переднего
бампера и решетка радиатора

Стр.51-4

).

<<

A

>>

1.

Соединение разъема датчика
лобового столкновения

2.

Кронштейн датчика подушки
безопасности

3.

Датчик лобового столкновения
Порядок установки

>>

A

<<

•

Осмотр перед установкой

>>

B

<<

3.

Датчик лобового столкновения

2.

Кронштейн датчика подушки
безопасности

1.

Соединение разъема датчика
лобового столкновения

•

Крышка крепления фары
(см. Группа 51, Узел переднего
бампера и решетка радиатора

Стр.51-4

).

>>

C

<<

•

Осмотр после установки

Порядок установки
