ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-53

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III.
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Проверьте факт сброса кода
неисправности.
(1) Присоединить отрицательную клемму

аккумулятора.

(2) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(3) Отсоедините отрицательную клемму

аккумулятора.

Q: Регистрируется ли диагностический код № B1B10?

ДА :

Переход к Шагу 3.

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

ШАГ 3. Диагностическая проверка с помощью
подключения балластного резистора.
(1) Убедитесь в том, что отрицательная клемма

батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.

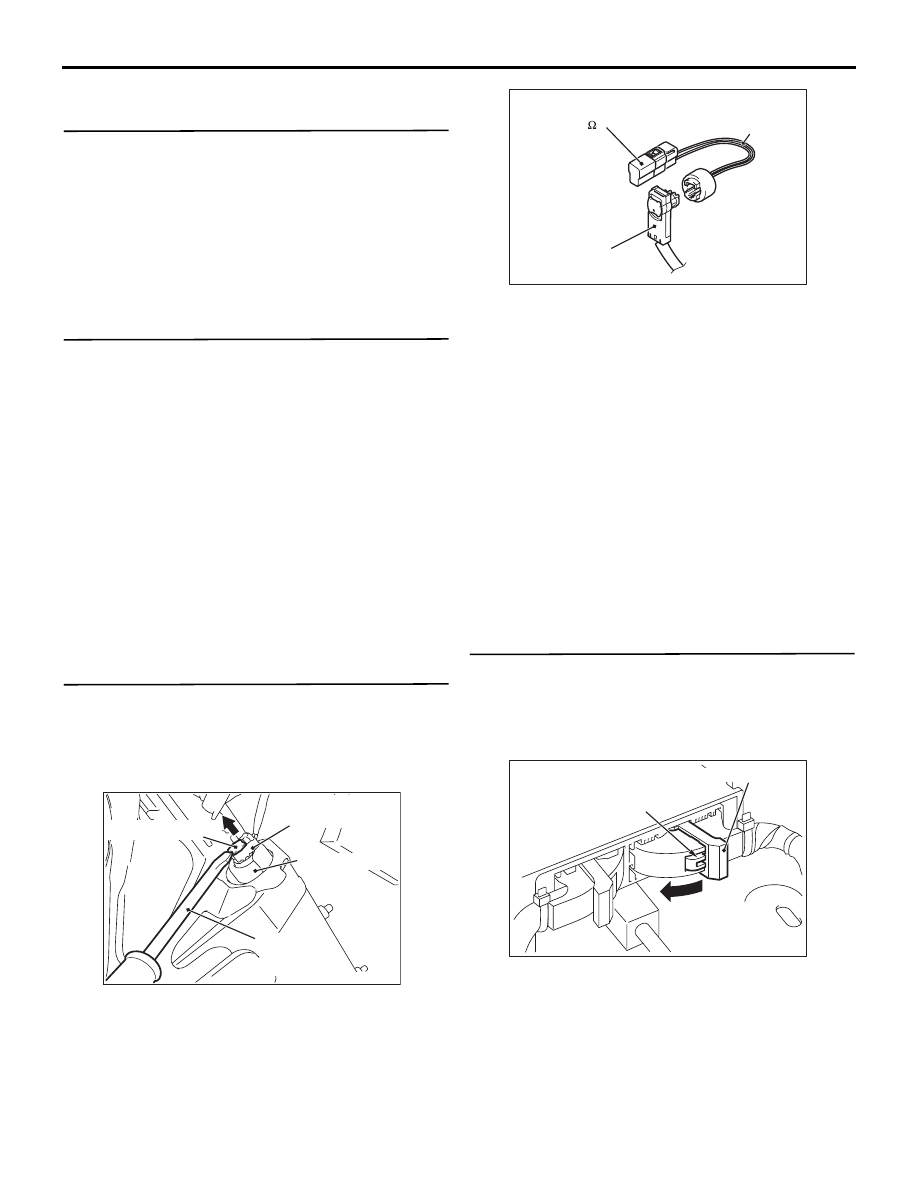

(2) Для высвобождения кнопки фиксатора

разъёма жгута проводов используйте плоскую
отвёртку. Высвободив фиксатор, отсоедините
разъём C-25 жгута проводов.

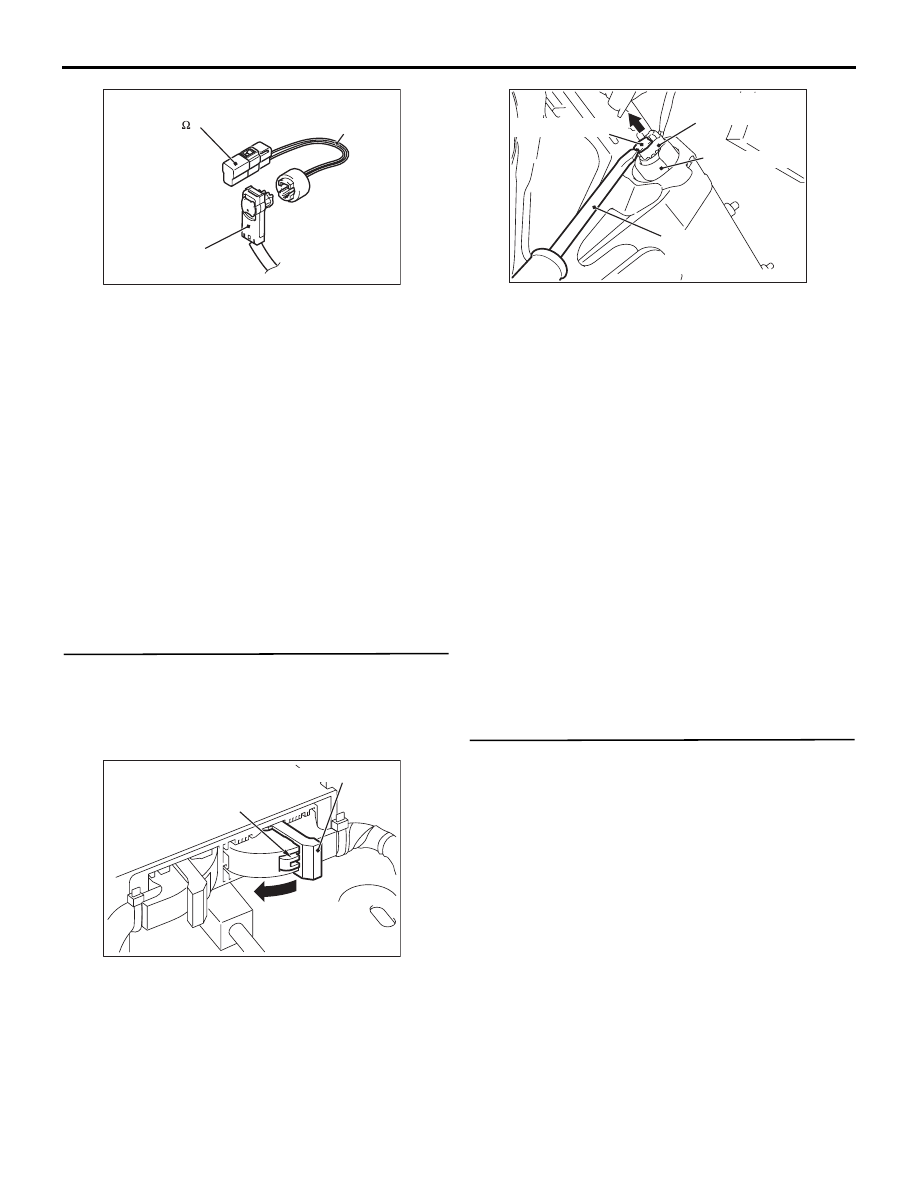

(3) Подсоедините балластный резистор

(MB991865) к специальному инструменту
«жгут проводов резистора» (MB991884).

(4) Подсоедините специальный инструмент «жгут

проводов резистора» к разъёму C-25 жгута
проводов.

(5) Присоединить отрицательную клемму

аккумулятора.

(6) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(7) Отсоедините отрицательную клемму

аккумулятора.

Q: Регистрируется ли диагностический код № B1B10?

ДА :

Переход к Шагу 4.

НЕТ :

Замените модуль коленной подушки
безопасности водителя
(см.

Стр.52B-189

). Переход к Шагу 5.

ШАГ 4. Измерение сопротивления на разъеме
C-122 SRS-ECU.
(1) Убедитесь в том, что отрицательная клемма

батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.

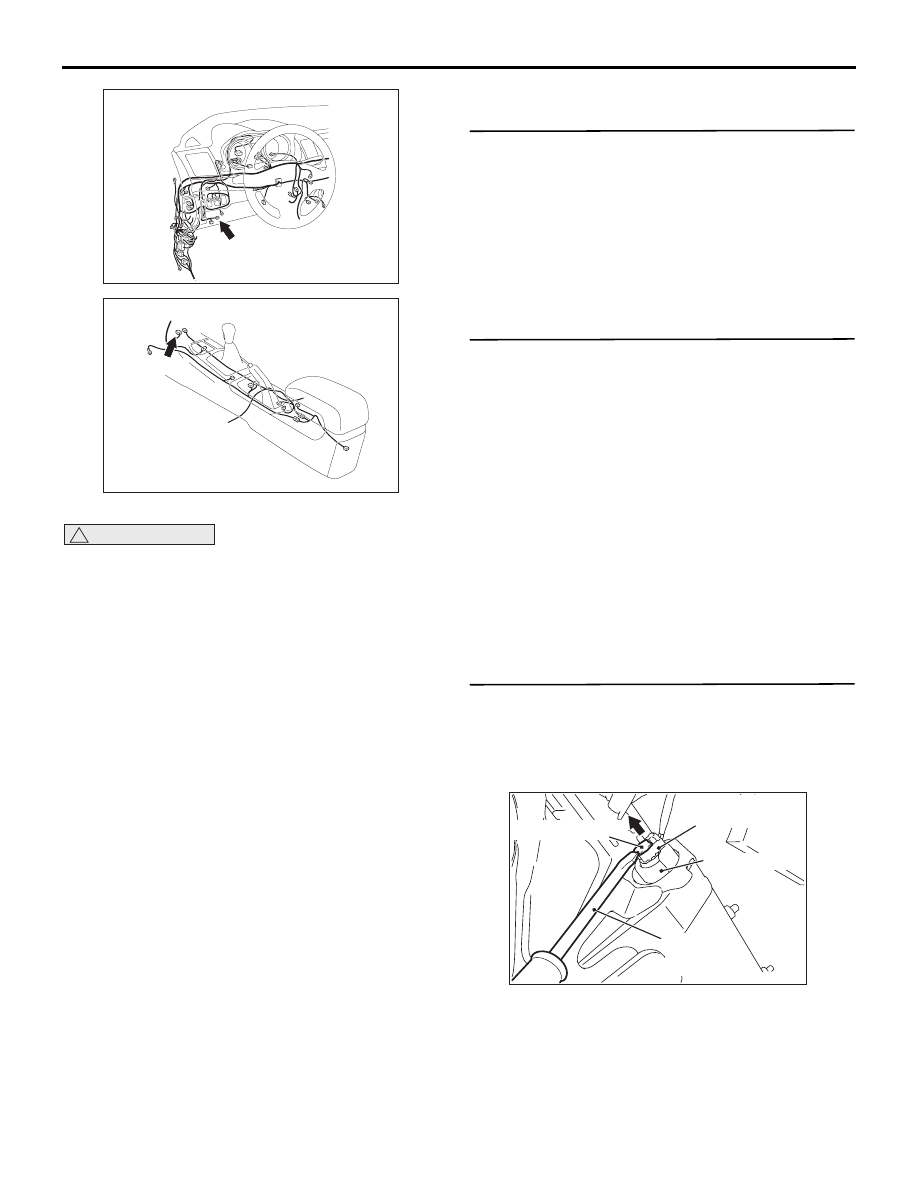

(2) Нажав в точке «А» (см. рис.) со стороны

разъёма жгута проводов, поверните ручку
замка в направлении стрелки для её снятия
и отсоедините разъём C-122 SRS-ECU.

Разъем со стороны

жгута проводов

Нагнетатель

Ответка

с плоским

жалом

Кнопка запирания

AF

AC609126

MB991884

(Жгут проводов

резистора)

MB991865

(Балластный

резистор: 3    )

C-25

Разъем

со стороны

жгута проводов

BU

AC301553

Рычаг блокировки

AB

A

AC507645

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-54

(3) Для высвобождения кнопки фиксатора

разъёма жгута проводов используйте плоскую
отвёртку. Высвободив фиксатор, отсоедините
разъём C-25 жгута проводов.

(4) Проведите указанные ниже измерения на

разъеме С-122 со стороны жгута проводов.

• Целостность цепи между клеммами № 1

и № 2

НОРМА: Разрыв

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Устраните неисправность жгута
проводов между клеммами № 1/2
разъёма C-122 SRS-ECU и клеммами
№ 2/1 разъёма C-25 модуля коленной
подушки безопасности.

ШАГ 5. Проверьте факт сброса кода
неисправности.

Q: Регистрируется ли диагностический код № B1B10?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

Код № B1B11 Модуль коленной подушки безопасности водителя (пиропатрон) (замыкание на
цепь питания пиропатрона)

Разъем со стороны

жгута проводов

Нагнетатель

Ответка

с плоским

жалом

Кнопка запирания

AF

AC609126

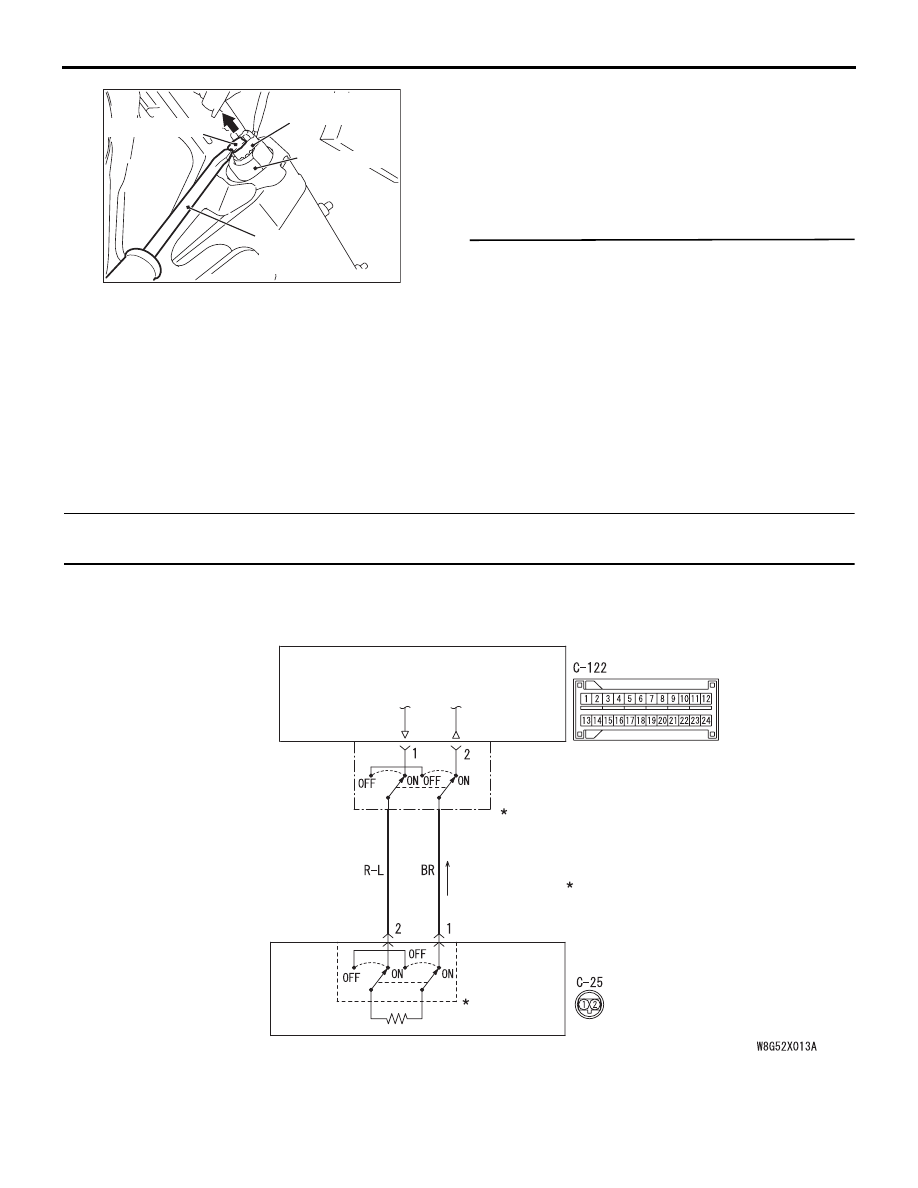

Цепь модуля коленной подушки безопасности (пиропатрона)

:

ПРИМЕЧАНИЕ

ПЕРЕКЛЮЧАТЕЛЬ ФИКСАТОРА

РАЗЪЕМА РАЗЪЕМ СОЕДИНЕН: ВКЛ

РАЗЪЕМ ОТСОЕДИНЕН: ВЫКЛ

SRS-ECU

МОДУЛЬ КОЛЕННОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

(ПИРОПАТРОН)

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-55

!

ОСТОРОЖНО

При регистрации диагностического кода
№ B1B11 в SRS-ECU обязательно выполните
диагностику шины CAN.

РАБОТА

Электрический ток подается с SRS-ECU на
модуль коленной подушки безопасности водителя
(пиропатрон) только в случае одновременного
обнаружения превышающего установленное
значение силы удара (включения) датчиком
лобового столкновения, аналоговым датчиком
ускорения и предохранительным датчиком
ускорения в SRS-ECU.

АНАЛИЗ НЕИСПРАВНОСТИ

Диагностический код регистрируется при замыкании
на цепь питания модуля коленной подушки
безопасности водителя (пиропатрона) SRS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Ненадежный контакт в разъёме

• Замыкание на цепь питания жгута проводов

модуля коленной подушки безопасности
водителя (пиропатрона)

• Неисправность SRS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III.
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Проверьте факт сброса кода
неисправности.
(1) Присоединить отрицательную клемму

аккумулятора.

(2) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(3) Отсоедините отрицательную клемму

аккумулятора.

Q: Регистрируется ли диагностический код № B1B11?

ДА :

Переход к Шагу 3.

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

ШАГ 3. Диагностическая проверка с помощью
подключения балластного резистора.
(1) Убедитесь в том, что отрицательная клемма

батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.

(2) Для высвобождения кнопки фиксатора

разъёма жгута проводов используйте плоскую
отвёртку. Высвободив фиксатор, отсоедините
разъём C-25 жгута проводов.

CH

Разъем: C-25

C-25 (B)

AC612705

C-122 (Y)

Разъем: C-122

AB

AC700272

Разъем со стороны

жгута проводов

Нагнетатель

Ответка

с плоским

жалом

Кнопка запирания

AF

AC609126

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-56

(3) Подсоедините балластный резистор

(MB991865) к специальному инструменту
«жгут проводов резистора» (MB991884).

(4) Подсоедините специальный инструмент «жгут

проводов резистора» к разъёму C-25 жгута
проводов.

(5) Присоединить отрицательную клемму

аккумулятора.

(6) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(7) Отсоедините отрицательную клемму

аккумулятора.

Q: Регистрируется ли диагностический код № B1B11?

ДА :

Переход к Шагу 4.

НЕТ :

Замените модуль коленной подушки
безопасности водителя
(см.

Стр.52B-189

).

ШАГ 4. Измерение напряжения на разъеме
C-122 SRS-ECU.
(1) Убедитесь в том, что отрицательная клемма

батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.

(2) Нажав в точке «А» (см. рис.) со стороны

разъёма жгута проводов, поверните ручку
замка в направлении стрелки для её снятия
и отсоедините разъём C-122 SRS-ECU.

(3) Для высвобождения кнопки фиксатора

разъёма жгута проводов используйте плоскую
отвёртку. Высвободив фиксатор, отсоедините
разъём C-25 жгута проводов.

(4) Присоединить отрицательную клемму

аккумулятора.

(5) Переключатель зажигания: ON
(6) Проведите указанные ниже измерения на

разъеме С-122 со стороны жгута проводов.

• Напряжение между клеммами № 1/2

и «массой»

НОРМА: 0 В

(7) Отсоедините отрицательную клемму

аккумулятора.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Устраните неисправность жгута
проводов между клеммами № 1/2
разъёма C-122 SRS-ECU и клеммами
№ 2/1 разъёма C-25 модуля коленной
подушки безопасности.

ШАГ 5. Проверьте факт сброса кода
неисправности.

Q: Регистрируется ли диагностический код № B1B11?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

MB991884

(Жгут проводов

резистора)

MB991865

(Балластный

резистор: 3    )

C-25

Разъем

со стороны

жгута проводов

BU

AC301553

Рычаг блокировки

AB

A

AC507645

Разъем со стороны

жгута проводов

Нагнетатель

Ответка

с плоским

жалом

Кнопка запирания

AF

AC609126
