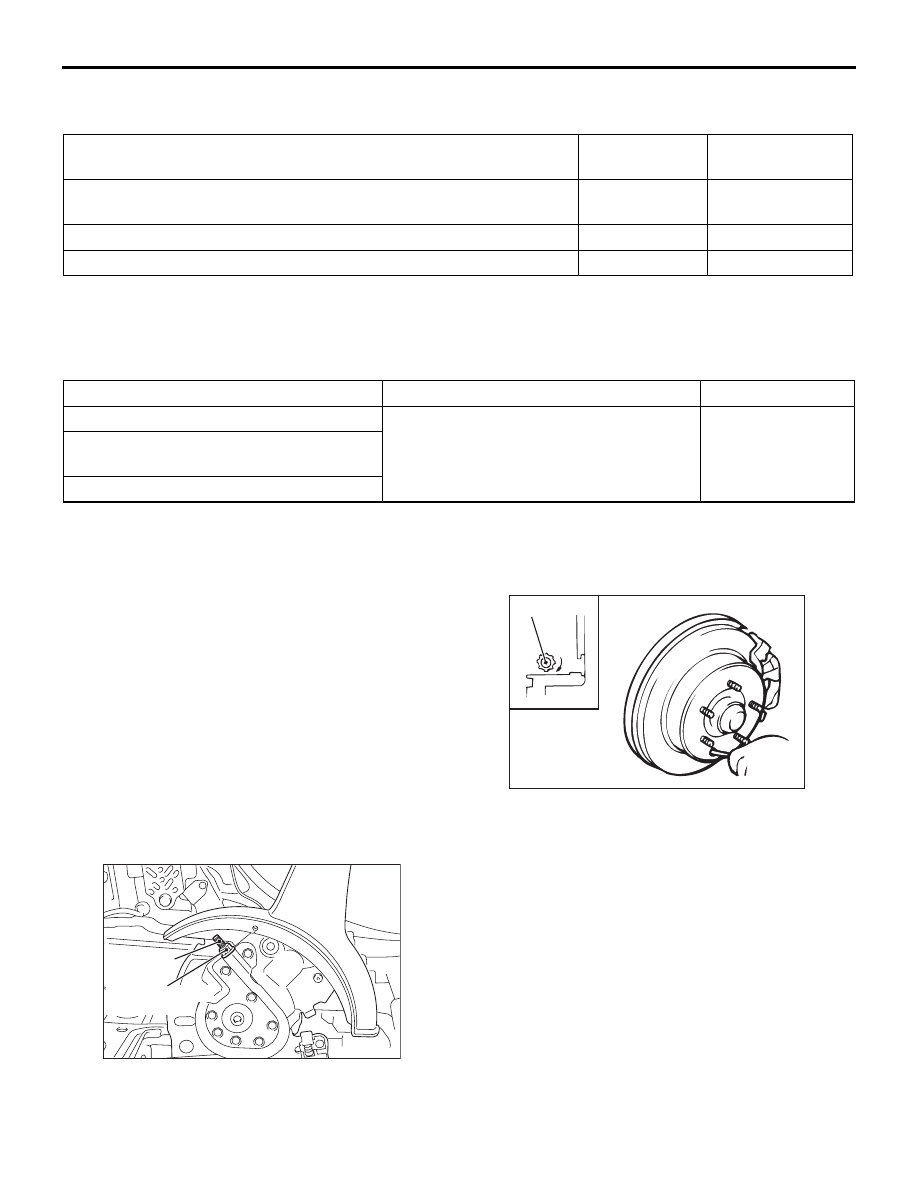

Если ход рычага стояночного тормоза не
соответствует норме, его следует отрегулировать
следующим образом:
1. Снимите напольную консоль (См. ГРУППА 52А

− Напольная консоль в сборе Стр.52A-9).

Наконечник

кабеля

Регулировочная

гайка

AC609684

2. Чтобы уменьшить натянутость тросиков,

ослабьте регулировочную гайку до
наконечника тяги тросиков.

Регулятор

C20232

3. Снимите задний тормозной диск

и отрегулируйте цилиндрическую деталь
(вырезанную из заготовки). Затем вставьте
в отверстие отвертку с плоским наконечником
и с ее помощью поворачивайте
регулировочное устройство в направлении,
указанном стрелкой (для раскатывания
колодки), до того момента, пока колодка
стояночного тормоза не войдет
в соприкосновение и диск нельзя будет
больше повернуть. Развинитите
регулировочное устройство
в противоположном направлении на пять
засечек.

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

СТОЯНОЧНЫЕ ТОРМОЗА

36-3

ОСТОРОЖНО

Количество засечек на рычаге стояночного
тормоза должно быть в пределах нормы.
Если засечек слишком мало, это может стать
причиной прихватывания заднего тормоза.
4. Отрегулируйте ход рычага стояночного

тормоза в соответствии с установленной
нормой путем закручивания регулировочной
гайки. По завершении регулировки проверьте,
нет ли зазора между регулировочной гайкой
и рычагом стояночного тормоза.

5. После того как ход рычага стояночного

тормоза отрегулирован, поднимите заднюю
часть автомобиля. Выключите стояночный
тормоз и проверните задние колеса, чтобы
убедиться в отсутствии прихватывания задних
тормозов.

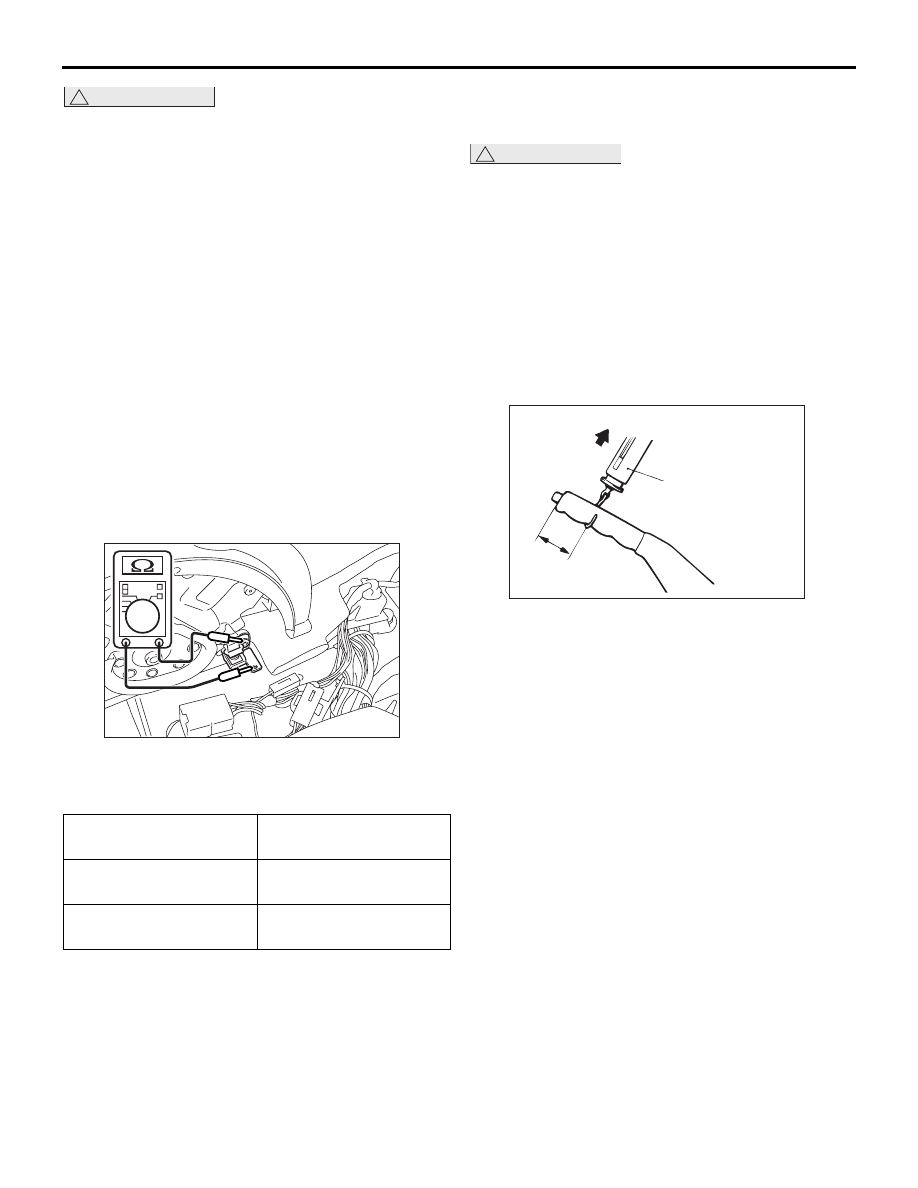

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ
СТОЯНОЧНОГО ТОРМОЗА

M1361003301061

1. Снимите напольную консоль (См. ГРУППА 52А

− Напольная консоль Стр.52A-9).

AC609685

2. Проверьте целостность цепи зажима

выключателя стояночного тормоза
и монтажного болта выключателя.

Положение
переключателя

Номинальное
состояние

Когда стояночный
тормоз включен.

Целостность цепи

(Менее 2 Ом)

Когда стояночный
тормоз выключен.

Разрыв цепи

ПОРЯДОК ПОСАДКИ НАКЛАДКИ
СТОЯНОЧНОГО ТОРМОЗА

M1361005100093

ОСТОРОЖНО

Посадку накладки стояночного тормоза
следует осуществлять в хорошо освещенном
месте, уделяя особое внимание правилам
техники безопасности.
Посадку накладки стояночного тормоза следует
осуществлять в соответствии с описанной ниже
процедурой при замене колодок стояночного
тормоза в сборе или дисков задних тормозов или
в случае неисправной работы тормозов.
1. Отрегулируйте ход рычага стояночного

тормоза в соответствии с нормативным
значением (см. Стр.36-2).

Тянуть

Пружинный

динамометр

Приблизительно

40 мм

ACX00701

2. Подвесьте динамометр к центральной части

рукоятки рычага стояночного тормоза
и потяните его с силой 98

− 147 Н

перпендикулярно к рукоятке.

3. Проедьте на автомобиле 100 м на постоянной

скорости 35

− 50 км/ч.

4. Выключите стояночный тормоз и подождите

5-10 минут, пока тормоза охладятся.

5. Повторите процедуру, описанную в п. 2 -- 4,

четыре или пять раз.

РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА

СТОЯНОЧНЫЕ ТОРМОЗА

36-4

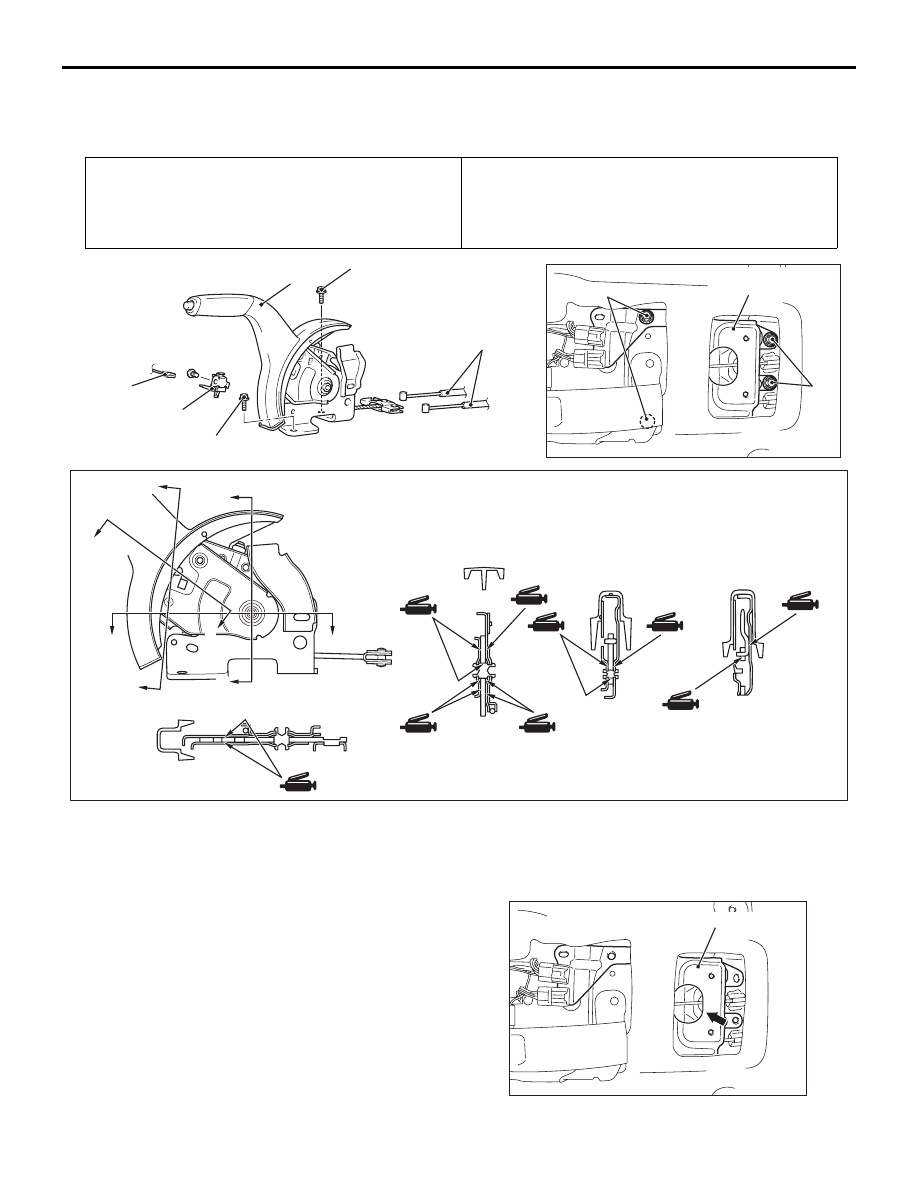

РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА

СЪЕМ И УСТАНОВКА

M1361001300761

Подготовка к снятию
Снятие напольной консоли (См. ГРУППА 52А

−

Напольная консоль Стр.52A-9).

Действия, выполняемые после установки
• Проверка хода рычага стояночного тормоза

(См. Стр.36-2).

• Установка напольной консоли (См. ГРУППА 52А −

Напольная консоль Стр.52A-9).

Задний кронштейн

напольной консоли

20 ± 5 Нм

Разрез D – D

Разрез С – С

Разрез B – B

Разрез А – А

AC609686

AC609694

Этапы снятия

Соединитель выключателя
стояночного тормоза

•

Выключите стояночный тормоз.

•

Ослабьте регулировочную гайку.

Задний установочный болт
кронштейна напольной консоли

Присоединение заднего тросика
стояночного тормоза

Рычаг стояночного тормоза
в сборе

Выключатель стояночного
тормоза

ЭТАПЫ СНЯТИЯ
<<A>> ОТСОЕДИНЕНИЕ ЗАДНЕГО
ТРОСИКА СТОЯНОЧНОГО ТОРМОЗА

Задний кронштейн напольной консоли

AC609689
