Mitsubishi Lancer X. Руководство - часть 458





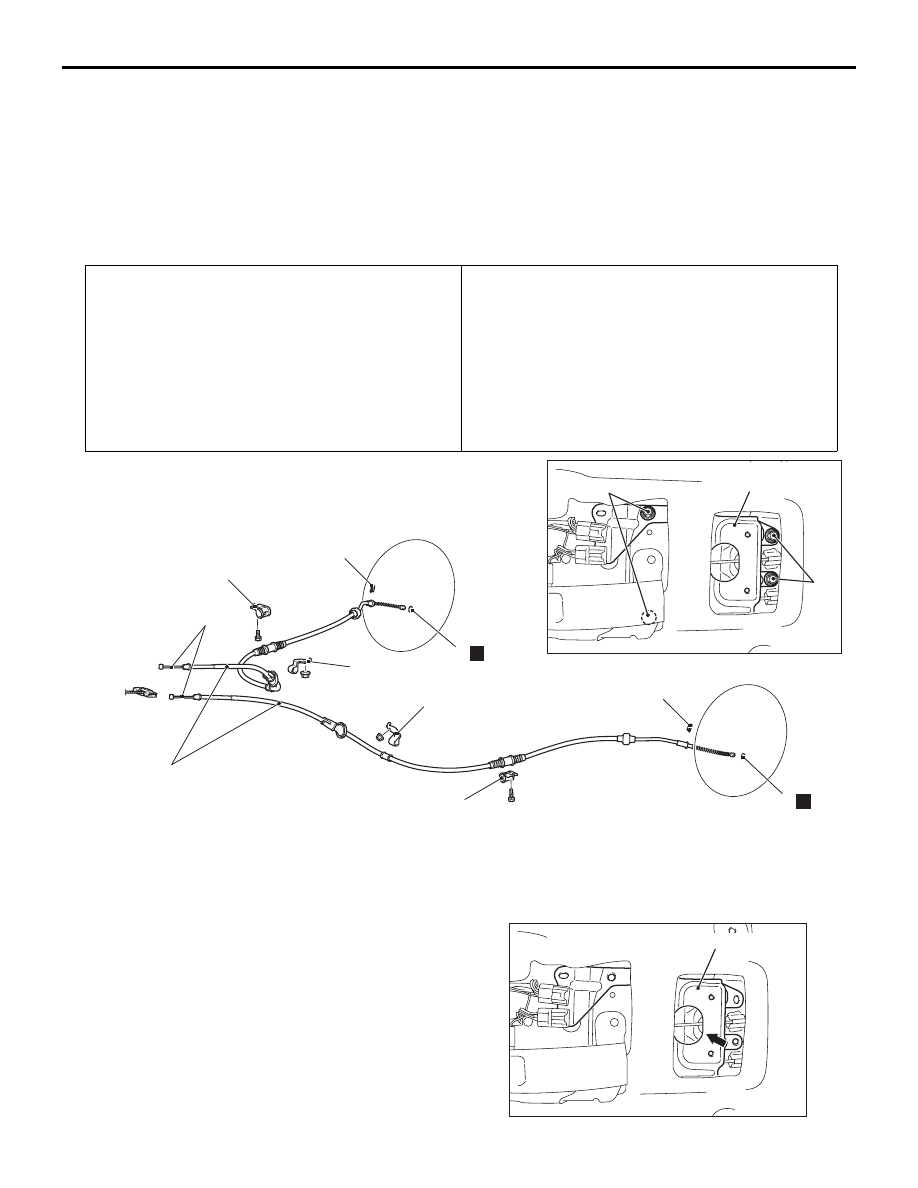

ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

СТОЯНОЧНЫЕ ТОРМОЗА

36-5

Достаньте задний тросик стояночного тормоза из
отверстия, обозначенного стрелкой, переместив
кронштейн напольной консоли назад.

ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

СЪЕМ И УСТАНОВКА

M1361001901272

Подготовка к снятию
• Снятие напольной консоли (См. ГРУППА 52А −

Напольная консоль Стр.52A-9).

• Снятие подушки заднего сиденья в сборе

(См. ГРУППА 52А

− Заднее сиденье в сборе

Стр.52A-25).

• Снятие колодок и накладки в сборе (См. Стр.36-6).

• Сьем задней панели пола (См. ГРУППА 51 − Нижняя

крышка Стр.51-17).

Действия, выполняемые после установки
• Установка задней панели пола (См. ГРУППА 51 −

Нижняя крышка Стр.51-17).

• Установка колодок и накладки в сборе (См. Стр.36-6).
• Установка подушки заднего сиденья в сборе

(См. ГРУППА 52А

− Заднее сиденье в сборе

Стр.52A-25).

• Установка напольной консоли (См. ГРУППА 52А −

Напольная консоль Стр.52A-9).

• Регулировка хода рычага стояночного тормоза

(См. Стр.36-2).

Задний кронштейн

напольной консоли

6

6

6

6

5

N

4

3

N

4

3

2

AC

1

1

AC613116

AC609694

Этапы снятия

Выключите стояночный тормоз.

Ослабьте регулировочную гайку.

1.

Задний установочный болт
кронштейна напольной консоли

<<

A

>>

2.

Присоединение заднего тросика
стояночного тормоза

3.

Зажим

4.

Уплотнительное кольцо

5.

Задний тросик стояночного
тормоза

6.

Зажим

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ СНЯТИИ
<<A>> ОТСОЕДИНЕНИЕ ЗАДНЕГО
ТРОСИКА СТОЯНОЧНОГО ТОРМОЗА

Задний кронштейн напольной консоли

AC

AC609689

НАКЛАДКА И БАРАБАН СТОЯНОЧНОГО ТОРМОЗА

СТОЯНОЧНЫЕ ТОРМОЗА

36-6

Достаньте задний тросик стояночного тормоза из
отверстия, обозначенного стрелкой, переместив
кронштейн напольной консоли назад.

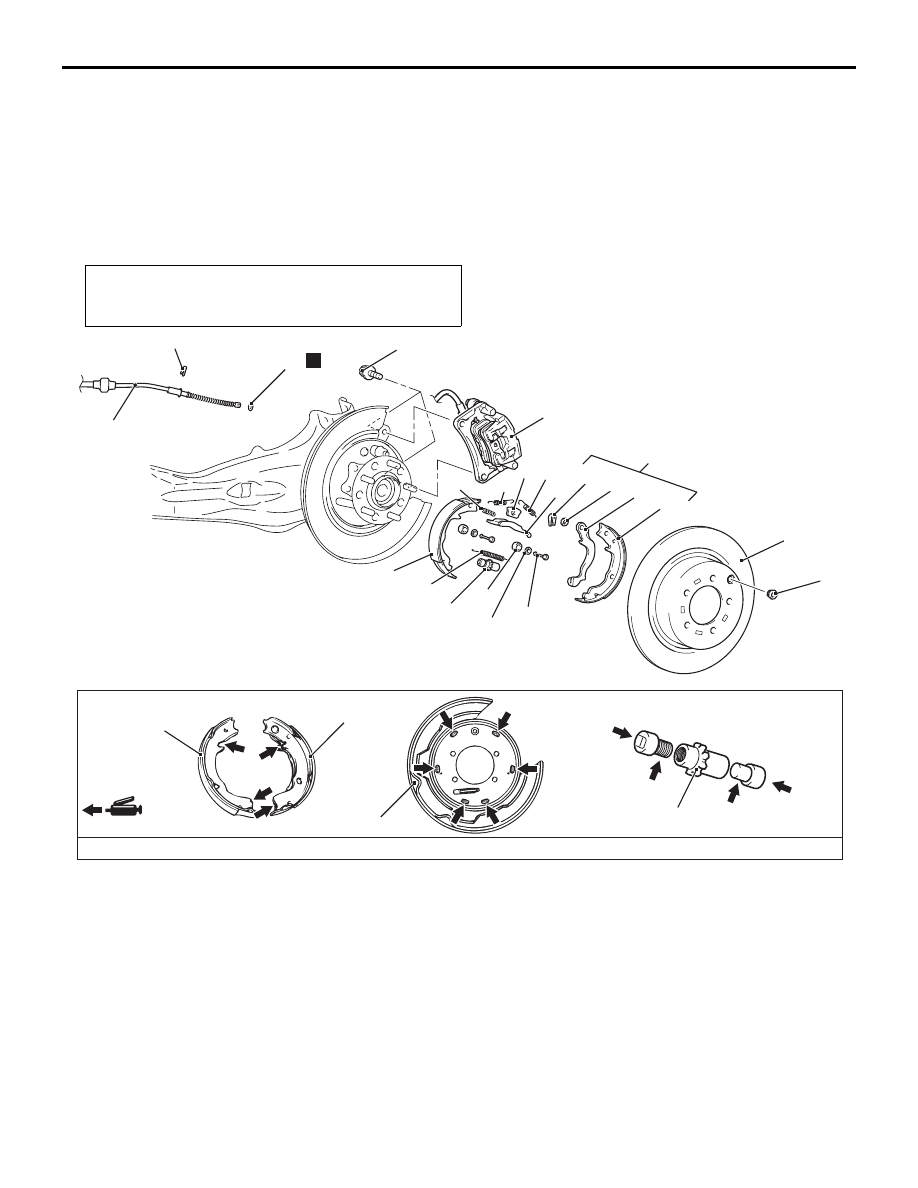

НАКЛАДКА И БАРАБАН СТОЯНОЧНОГО ТОРМОЗА

СЪЕМ И УСТАНОВКА

M1361002500649

Действия, осуществляемые после установки
Регулировка хода рычага стояночного тормоза
(См. Стр.36-2).

Рекомендованная смазка: Chuo Yuka AKB 100 или аналог

18

55 ± 5 Нм

Опорная плита

10

N

1

3

11

7

14

8

12

13

21

20

19

22

9

5 6 4

2

8

22

14

16

17

15

AB

AC609688

Этапы снятия

1.

Заглушка

<<

A

>>

2.

Суппорт заднего тормоза в сборе

3.

Диск заднего тормоза

>>

D

<<

4.

Стяжная пружина тормозной
колодки

>>

D

<<

5.

Стяжная пружина тормозной
колодки

6.

Направляющая тормозной колодки

7.

Регулировка колесной пружины

>>

C

<<

8.

Регулировочное устройство
в сборе

9.

Стойка

10. Соединение колодки с пружиной
11. Прижимной штифт колодки

12. Прижимной колпачок колодки
13. Прижимная пружина колодки
14. Колодка в сборе и узел

тормозной накладки

15. Штифт
16. Задний тросик стояночного

тормоза

17. Уплотнительное кольцо
18. Колодка и рычаг в сборе

<<

B

>>

>>

B

<<

19. Фиксатор

>>

A

<<

20. Волнистая шайба
21. Рычаг стояночного тормоза
22. Колодка в сборе и узел

тормозной накладки

Этапы снятия (Продолжение)

НАКЛАДКА И БАРАБАН СТОЯНОЧНОГО ТОРМОЗА

СТОЯНОЧНЫЕ ТОРМОЗА

36-7

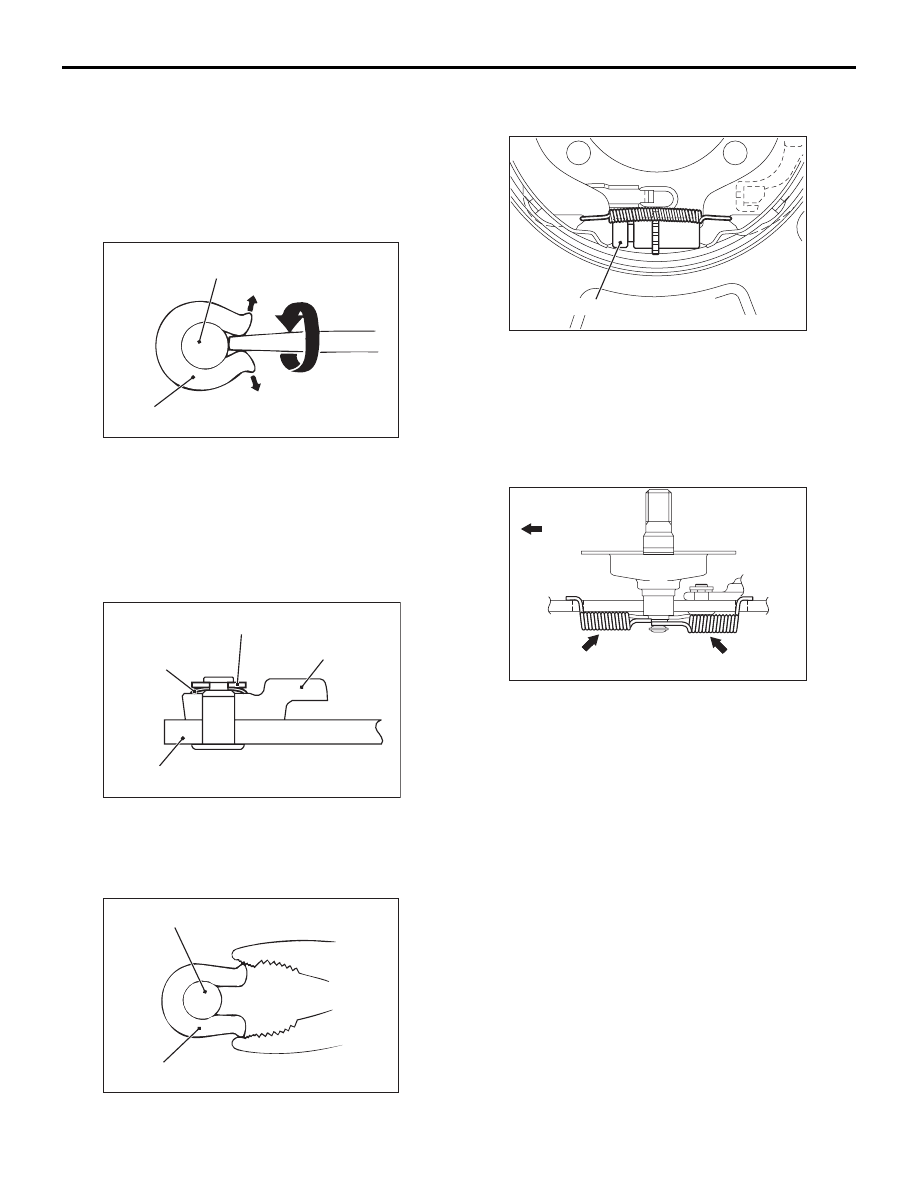

ЭТАПЫ СНЯТИЯ
<<А>> СЪЕМ СУППОРТА ЗАДНЕГО
ТОРМОЗА В СБОРЕ

Снимите суппорт заднего тормоза в сборе
и зафиксируйте его с помощью проволоки.

<<B>> ИЗВЛЕЧЕНИЕ ФИКСАТОРА

Фиксатор

Шпилька колодки в сборе

AF

AC000924

Чтобы разомкнуть соединение фиксатора, исполь-



зуйте отвертку с плоским наконечником или одно-



типный инструмент. Затем извлеките фиксатор.

ЭТАПЫ МОНТАЖА
>>A<< УСТАНОВКА ВОЛНИСТОЙ
ШАЙБЫ

Волнистая шайба

Рычаг

стояночного

тормоза

Фиксатор

Колодка и накладка в сборе

AC

AC304675

Установите волнистую шайбу в направлении,
указанном на рисунке.

>>B<< УСТАНОВКА ФИКСАТОРА

AH

Фиксатор

Шпилька колодки в сборе

AC000926

С помощью плоскогубцев или схожего инструмента
закрепите конец фиксатора на штифте.

>>C<< УСТАНОВКА РЕГУЛИРУЮЩЕГО
УСТРОЙСТВА

Регулировочный болт колодки

AB

AC610068

Установите узлы регулирующего устройства.
Регулирующий болт колодки правого колеса
следует закрепить в задней части автомобиля,
левого колеса -- в передней части.

>>D<< УСТАНОВКА СТЯЖНОЙ
ПРУЖИНЫ

Желтая краска

Синяя краска

Передняя часть

автомобиля

AB

AC610069

Стяжные пружины не являются
взаимозаменяемыми, посколько их нагрузки
различны. Пружину, помеченную голубым цветом,
необходимо установить в передней части
автомобиля, а пружину с желтой отметкой --
в задней части.
ПРИМЕЧАНИЕ: На рисунке изображено заднее
левое колесо. Заднее правое колесо
симметрично ему.

НАКЛАДКА И БАРАБАН СТОЯНОЧНОГО ТОРМОЗА

СТОЯНОЧНЫЕ ТОРМОЗА

36-8

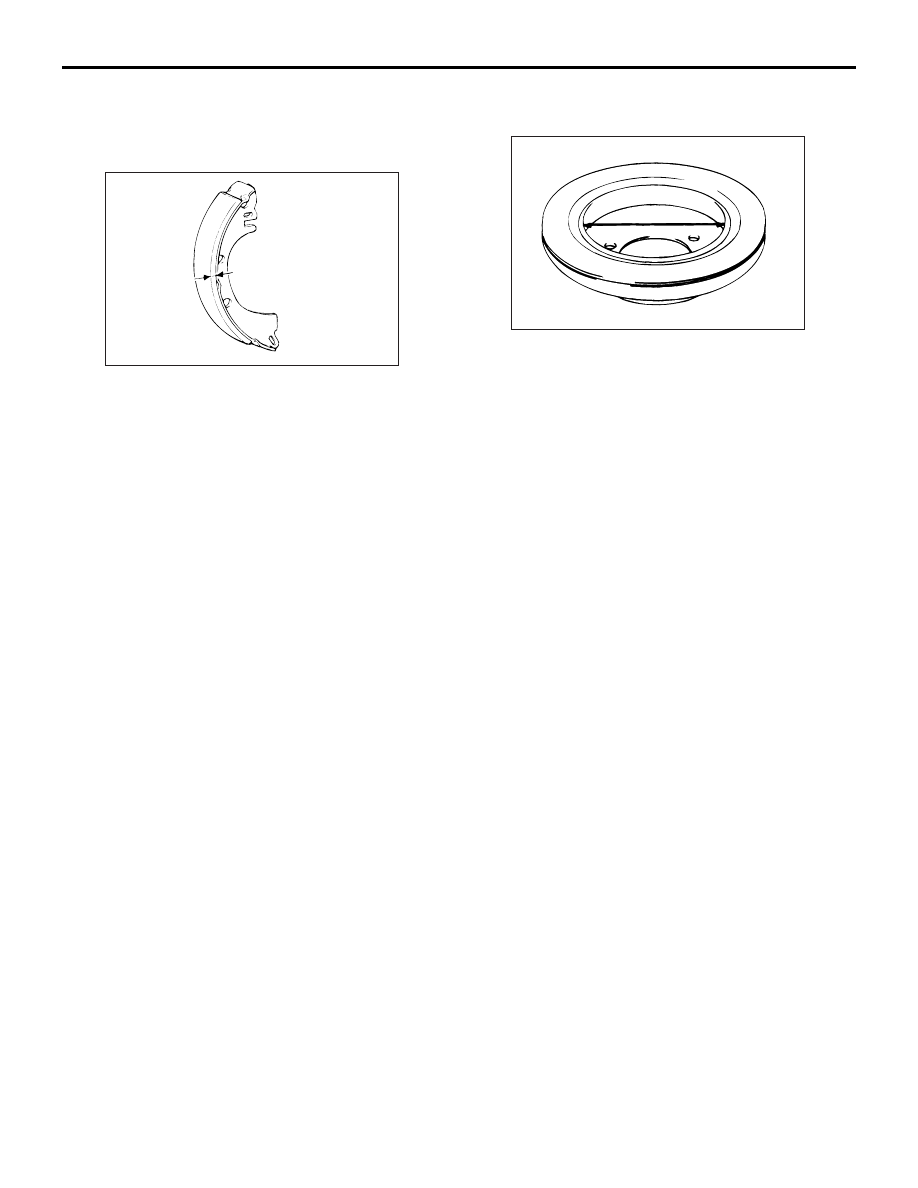

ПРОВЕРКА

M1361002600497

ПРОВЕРКА ТОЛЩИНЫ ФРИКЦИОННОЙ
ТОРМОЗНОЙ НАКЛАДКИ

ACX00708

1. Измерьте толщину накладки на участке,

который больше всего подвергся износу.

Номинальное значение: 2,8 мм
Предельное значение: 1,0 мм

2. Если толщина накладки ниже минимально

допустимого значения, необходимо произвести
замену правой и левой тормозных колодок
и узлов тормозных накладок.

ПРОВЕРКА ВНУТРЕННЕГО ДИАМЕТРА
ТОРМОЗНОГО БАРАБАНА

ACX00709

1. Измерьте внутренний диаметр тормозного

барабана в двух или более точках.

Номинальное значение: 168,0 мм
Предельное значение: 169,0 мм

2. Если внутренний диаметр превышает

максимально допустимое значение или
наблюдаются признаки чрезмерного износа,
тормозной диск подлежит замене.
