МОНТАЖ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА <Для автомобилей с задним дисковым тормозом>

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A-23

!

ОСТОРОЖНО

Не допускайте попадания смазки и других
пачкающих веществ на фрикционные
поверхности накладки и тормозного диска.

AC102474

MB990520

MB990520

AB

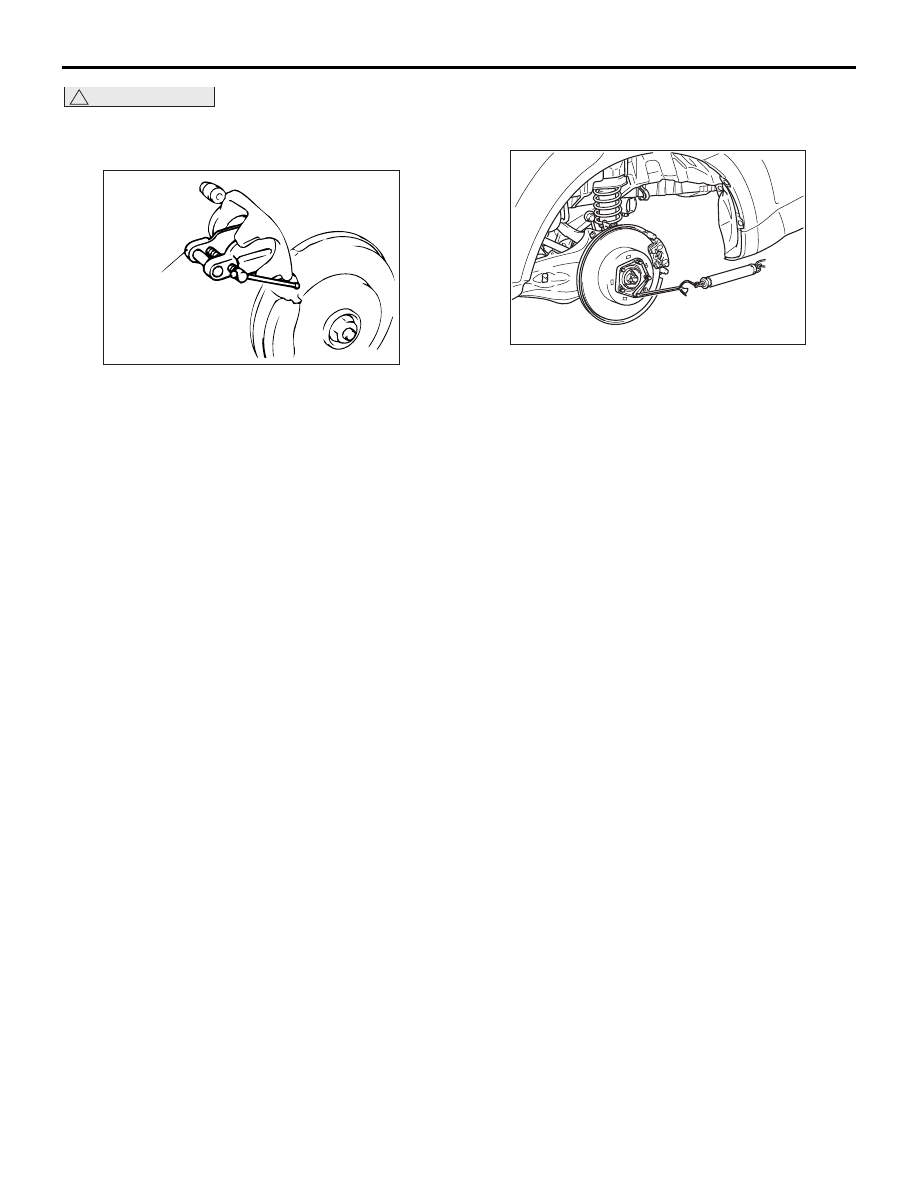

2. Очистить поршень и вдавить его в цилиндр

с помощью расширителя манжеты поршня
(Специальный инструмент: MB990520).

3. Установить опору суппорта на опорную плиту

в сборе, а зажим накладки и саму накладку -
на опору суппорта.

4. Осторожно опустить суппорт тормоза в сборе,

чтобы на задеть манжету поршня, и затянуть
фиксатор с указанным моментом.

Момент затяжки: 44

± 5 Нм

5. Запустить двигатель, сильно нажать на педаль

2-3 раза. Затем остановить двигатель.

6. 10 раз повернуть тормозной диск вперед.

AC505613

7. С помощью динамометра измерить момент

скольжения ступицы при движении вперед.

8. Вычислить усилие торможения (разность

между значениями, измеренными в пунктах
1 и 7).

Стандартное значение: 68 Н или менее

9. Если усилие торможения превышает

стандартное значение, следует демонтировать
поршень и проверить, нет ли на его подвижной
части загрязнений/ржавчины, а также
проверить состояние поршня/уплотнительного
кольца, и убедиться в правильности хода
скользящего штифта.

МОНТАЖ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА <Для автомобилей с задним дисковым

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A-24

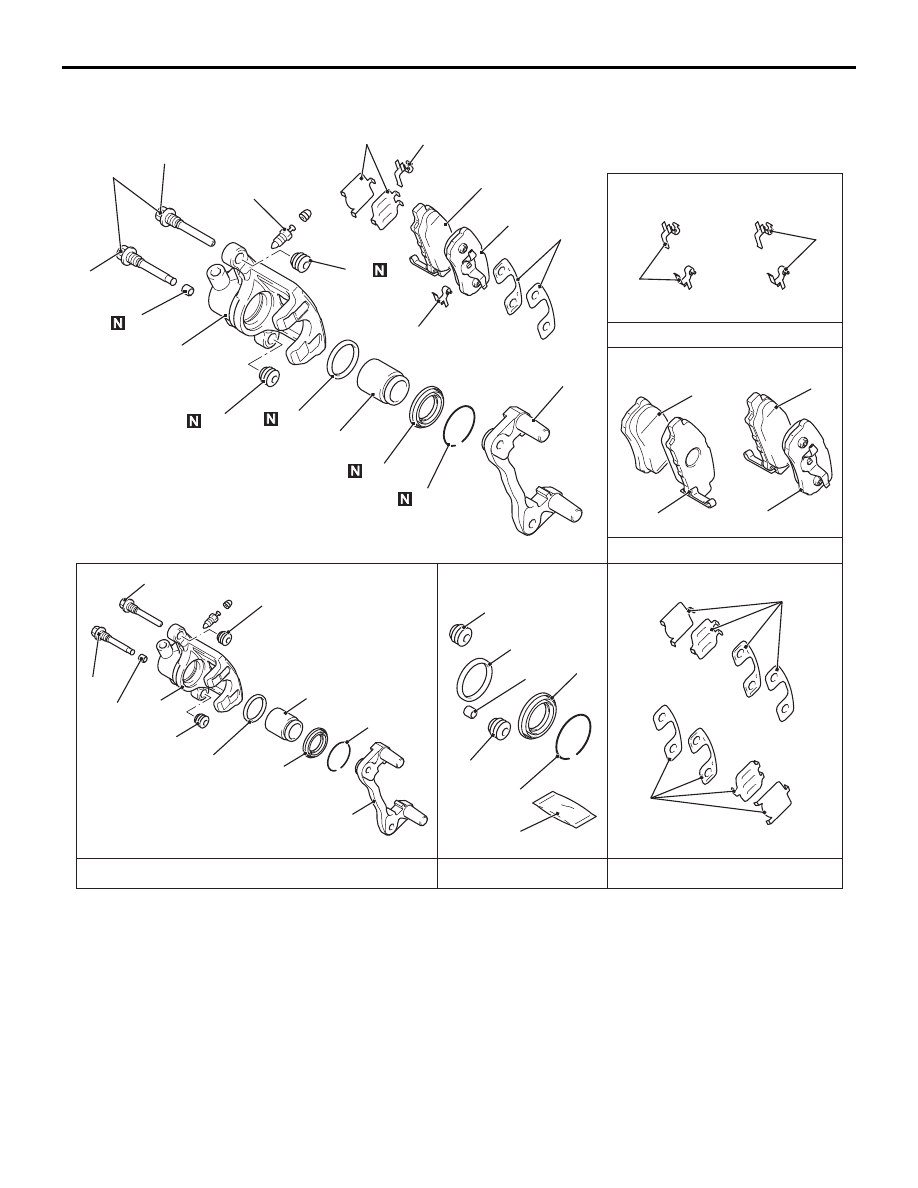

ДЕМОНТАЖ И ПОВТОРНЫЙ МОНТАЖ

M1351007200761

<Правая

сторона>

Комплект прокладок

5

5

5

<Левая

сторона>

<Правая

сторона>

<Левая

сторона>

<Правая

сторона>

<Левая

сторона>

<Левая сторона>

<Правая сторона>

2

1

AC

Набор накладок

Набор зажимов

Комплект тормозного суппорта

Комплект уплотнений

и манжет

7,9 ± 0,9 Нм

44 ± 5 Нм

3

3

11

12

14

13

10

10

10

1

4

4

14

13

11

10

15

7

7

6

9

8

1

15

11

14

12

13

8

5

4

10

10

3

3

9

Консистентная смазка

ремонтного комплекта

6

7

AC611778

Этапы



демонтажа

1.

Накладка и индикатор износа
в сборе

2.

Накладка в сборе

3.

Зажим

4.

Накладка и зажим в сборе

5.

Прокладка

6.

Фиксатор

7.

Втулка

8.

Направляющий штифт

9.

Опора суппорта

10. Манжета пальца
11. Кольцо манжеты

<<

A

>>

12. Поршень

<<

B

>>

13. Уплотнительное кольцо поршня

<<

A

>>

14. Манжета поршня
15. Корпус суппорта

Этапы



демонтажа (Продолжение)

МОНТАЖ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА <Для автомобилей с задним дисковым тормозом>

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A-25

ПРИМЕЧАНИЕ: .

•

Тормозные накладки правых и левых колес,
входящие в набор, оснащены индикаторами
износа.

•

Установить накладку и индикатор износа в сборе
с внутренней стороны тормозного диска, так,
чтобы индикатор износа находился снизу.

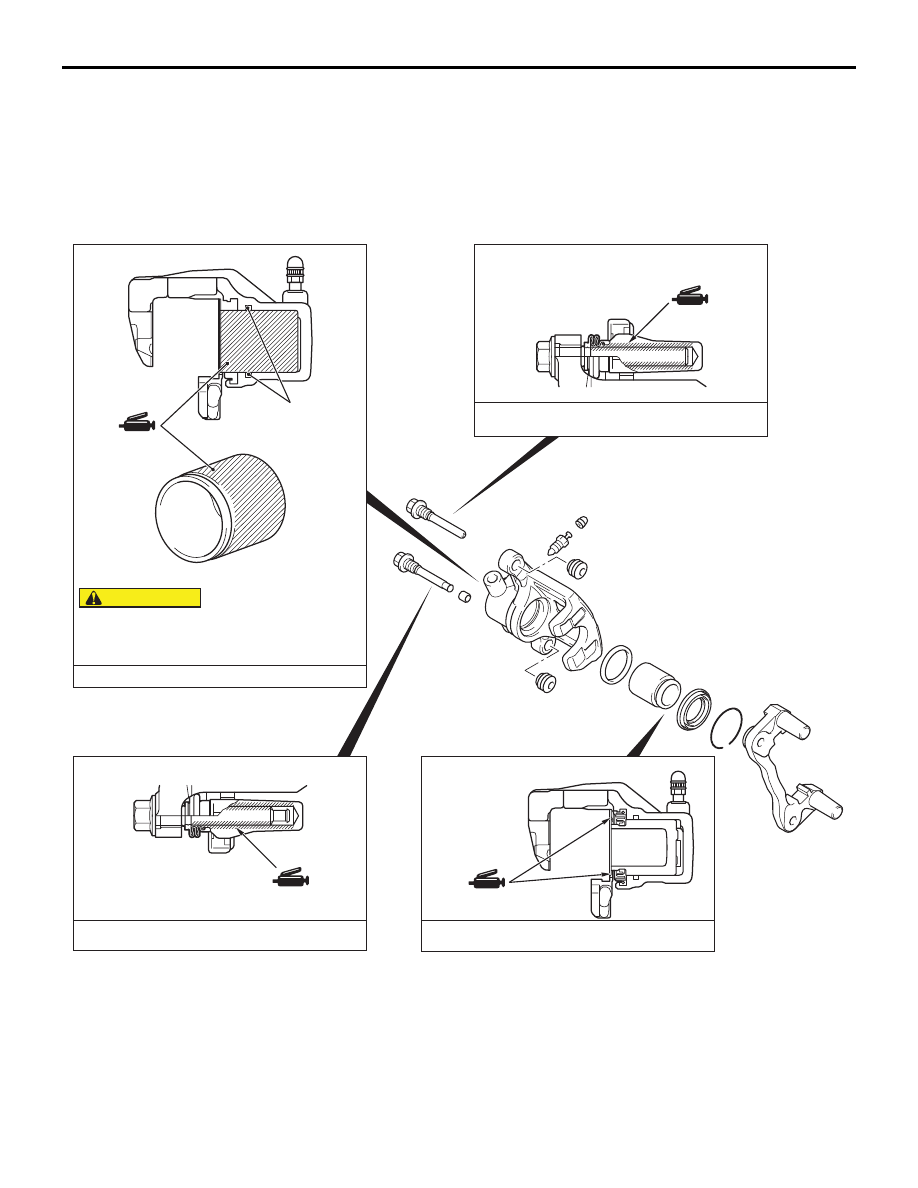

ТОЧКИ СМАЗКИ

Уплотнительное

кольцо поршня

ВНИМАНИЕ

Уплотненительное кольцо поршня в

комплекте уплотнений суппорта покрыто

специальной смазкой. Не удаляйте эту

смазку.

Смазка: Консистентная смазка

ремонтного комплекта

Смазка: Консистентная смазка

ремонтного комплекта

Смазка: Консистентная смазка

ремонтного комплекта

Тормозная жидкость: DOT3 или DOT4

AB

AC611980

МОНТАЖ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА <Для автомобилей с задним дисковым

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A-26

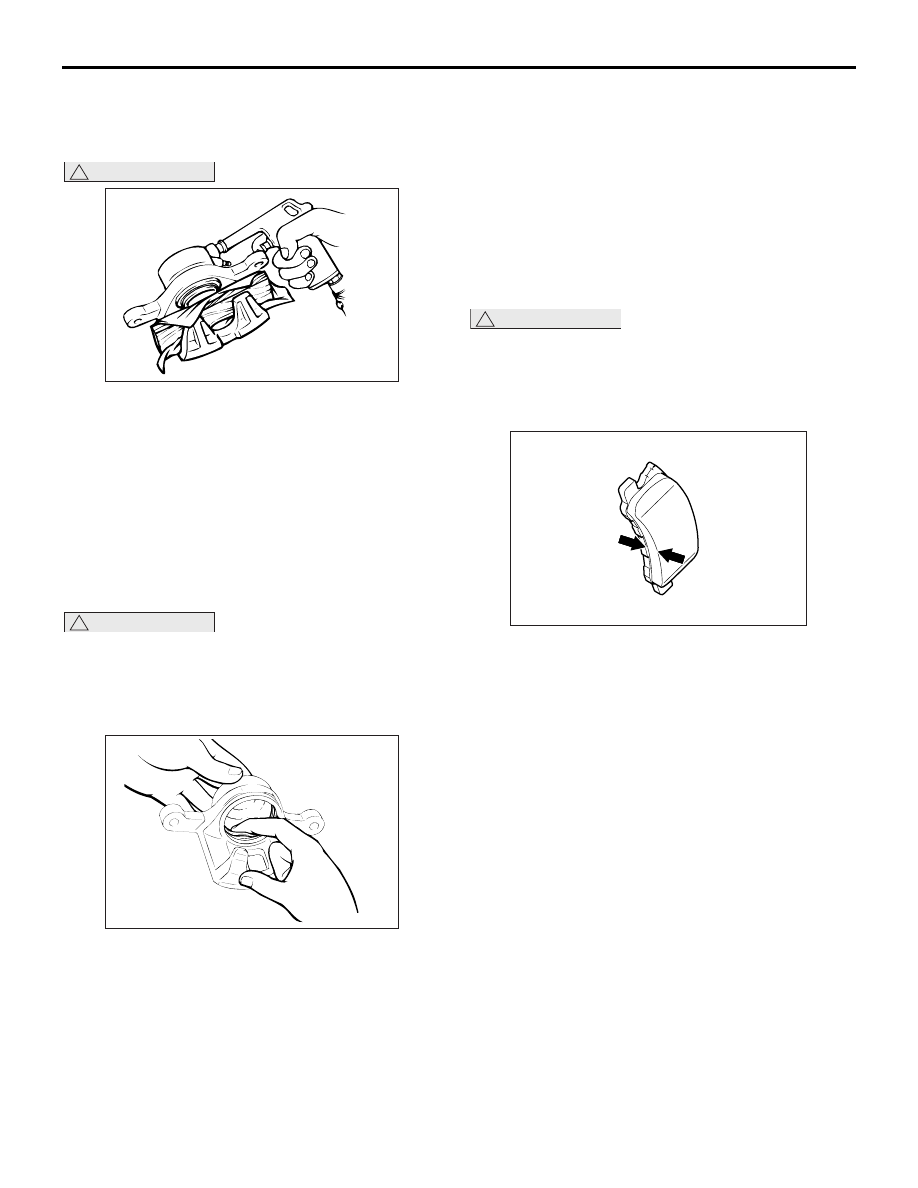

ТОЧКИ ДЕМОНТАЖА
<<А>> СНЯТИЕ ПОРШНЯ/МАНЖЕТЫ
ПОРШНЯ

ACX00697

!

ОСТОРОЖНО

Чтобы освободить поршни, воздух следует
выпускать постепенно. Если поток воздуха
будет слишком резким, поршни вылетят.
Накройте внешнюю часть корпуса суппорта
тканью или подобным материалом. Чтобы снять
поршень и манжету поршня необходимо продуть
сжатый воздух через участок установки
тормозного шланга.

<<В>> СНЯТИЕ УПЛОТНИТЕЛЬНОГО
КОЛЬЦА ПОРШНЯ

!

ОСТОРОЖНО

Для снятия уплотнительного кольца поршня
запрещается использовать отвертку
с плоским концом или подобный инструмент.
Это может повредить внутреннюю
поверхность цилиндра.

ACX00689

1. Снять уплотнительное кольцо поршня

пальцем.

2. Очистить поверхность поршня и внутреннюю

поверхность цилиндра спиртом или
рекомендованной тормозной жидкостью.

Тормозная жидкость: DOT3 или DOT4

ОСМОТР

M1351015000416

ОСМОТР НАКЛАДКИ НА ПРЕДМЕТ
ИЗНОСА

!

ОСТОРОЖНО

• Заменяя накладку, заменяйте весь

комплект (переднюю и заднюю).

• Если толщина левой накладки значительно

отличается от правой, следует проверить
поверхность скольжения.

AC303231

Измерить толщину накладки в самом
изношенном участке. Если толщина накладки
меньше предельных значений, следует заменить
весь ее узел.

Стандартное значение: 10,0 мм
Предельное значение: 2,0 мм
