ПЕРЕДНИЙ ДИСКОВЫЙ ТОРМОЗ В СБОРЕ

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A-19

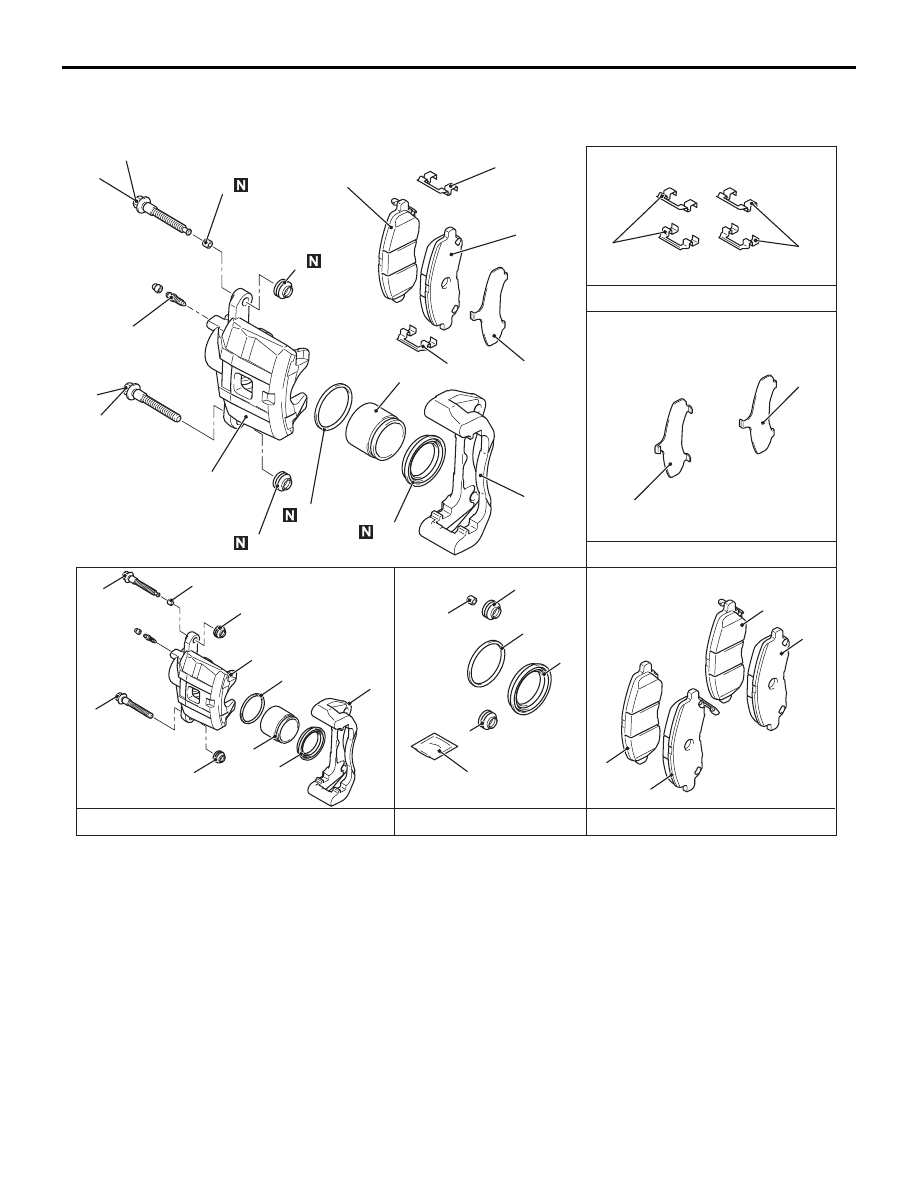

ДЕМОНТАЖ И ПОВТОРНЫЙ МОНТАЖ

M1351006201233

<Левая

сторона>

<Правая

сторона>

<Левая

сторона>

<Правая

сторона>

<Левая

сторона>

<Правая

сторона>

AB

7

7

4

4

Комплект тормозного суппорта

Комплект сальников

и манжет

Консистентная смазка

ремонтного комплекта

Набор накладок

Комплект прокладок

Набор зажимов

3

12

11

11

13

6

6

5

5

8

8

9

12

10

8

9

8

1

2

4

5

10

11

3

12

8

13

8

9

6

7

7

7,9 ± 0,9 Нм

44 ± 5 Нм

44 ± 5 Нм

1

2

AC611959

Этапы демонтажа

1.

Направляющий штифт

2.

Фиксатор

3.

Опора суппорта



(в том числе накладка, зажим
и прокладка)

4.

Прокладка

5.

Накладка и индикатор износа
в сборе

6.

Накладка в сборе

7.

Зажим

8.

Манжета пальца

9.

Втулка

<<A>>

10. Поршень

<<B>>

11. Уплотнительное кольцо поршня

<<A>>

12. Манжета поршня
13. Корпус суппорта

ПРИМЕЧАНИЕ: .

•

Тормозные накладки правых и левых колес,
входящие в набор, оснащены индикаторами
износа.

•

Установить накладку и индикатор износа
в сборе с внутренней стороны тормозного
диска, так, чтобы индикатор износа
находился сверху.

Этапы демонтажа

ПЕРЕДНИЙ ДИСКОВЫЙ ТОРМОЗ В СБОРЕ

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A-20

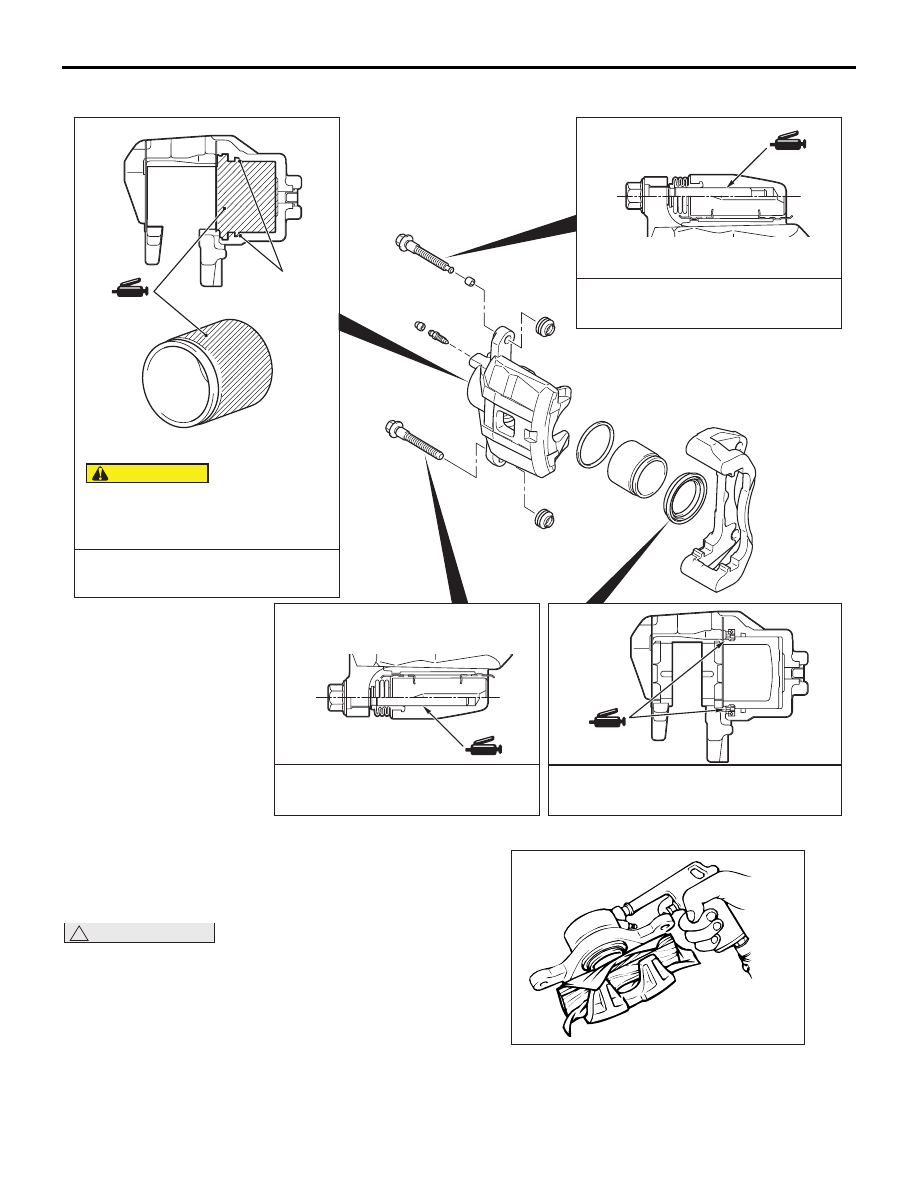

ТОЧКИ СМАЗКИ

Уплотнительное

кольцо поршня

ВНИМАНИЕ

Уплотненительное кольцо поршня

в комплекте уплотнений суппорта

покрыто специальной смазкой. Не

удаляйте эту смазку.

Смазка: Консистентная смазка

ремонтного комплекта

Смазка: Консистентная смазка

ремонтного комплекта

Смазка: Консистентная смазка

ремонтного комплекта

Тормозная жидкость: DOT3 или DOT4

AB

AC611969

ТОЧКИ ДЕМОНТАЖА
<<А>> СНЯТИЕ ПОРШНЯ/МАНЖЕТЫ
ПОРШНЯ

!

ОСТОРОЖНО

Чтобы освободить поршни, воздух следует
выпускать постепенно. Если поток воздуха
будет слишком резким, поршни вылетят.

ACX00697

Накройте внешнюю часть корпуса суппорта тканью
или подобным материалом. Чтобы снять поршень
и манжету поршня необходимо продуть сжатый
воздух через участок установки тормозного шланга.

ПЕРЕДНИЙ ДИСКОВЫЙ ТОРМОЗ В СБОРЕ

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A-21

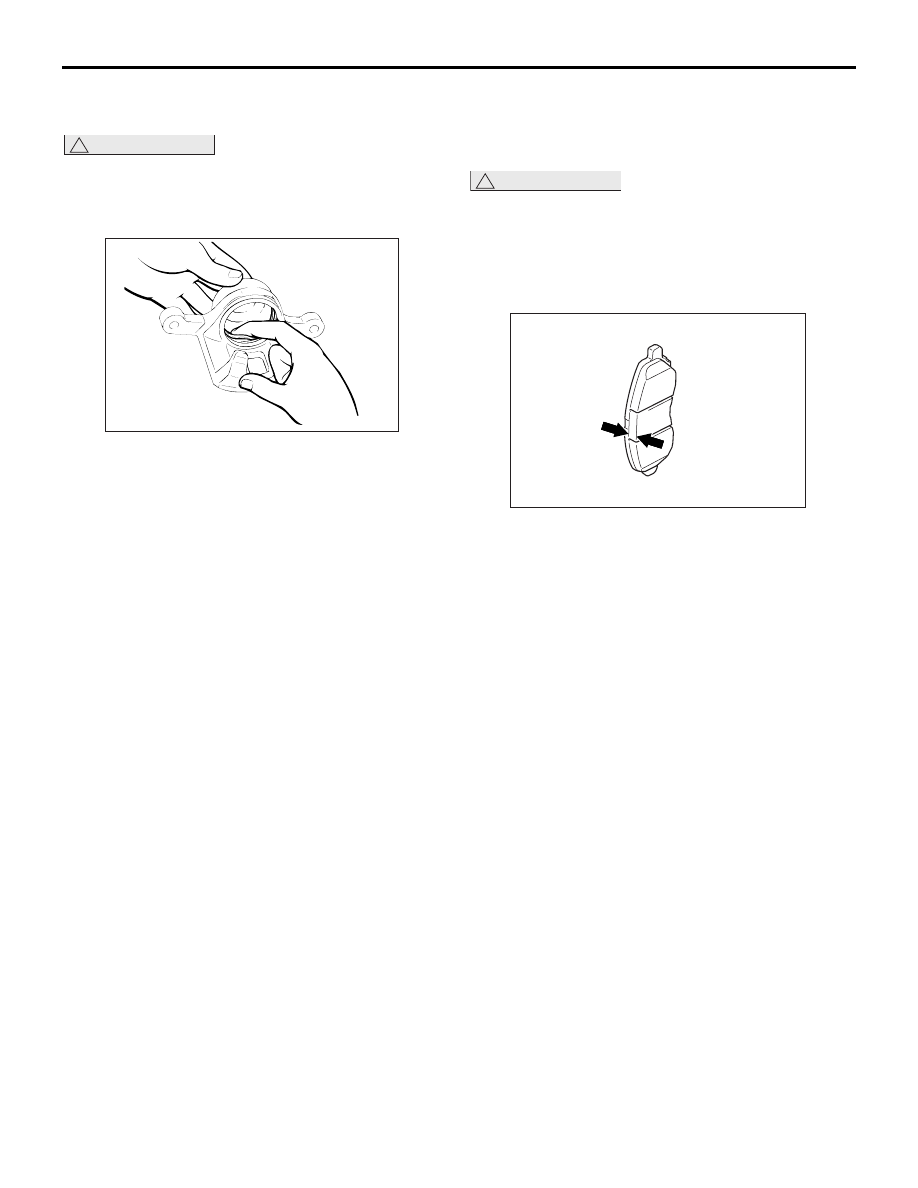

<<В>> СНЯТИЕ УПЛОТНИТЕЛЬНОГО
КОЛЬЦА ПОРШНЯ

!

ОСТОРОЖНО

Для снятия уплотнительного кольца поршня
запрещается использовать отвертку
с плоским концом. Это может повредить
внутреннюю поверхность цилиндра.

ACX00689

1. Снимите уплотнительное кольцо поршня

пальцем.

2. Очистить поверхность поршня и внутреннюю

поверхность цилиндра спиртом или
рекомендованной тормозной жидкостью.

Тормозная жидкость: DOT3 или DOT4

ОСМОТР

M1351015000405

ОСМОТР НАКЛАДКИ НА ПРЕДМЕТ
ИЗНОСА

!

ОСТОРОЖНО

• Заменяя накладку, заменяйте весь

комплект (переднюю и заднюю).

• Если толщина левой накладки значительно

отличается от правой, следует проверить
поверхность скольжения суппорта
тормоза.

AC611997

Измерить толщину накладки в самом изношенном
участке. Если толщина накладки меньше
предельных значений, ее следует заменить.

Стандартное значение: 10,0 мм
Предельное значение: 2,0 мм

МОНТАЖ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА <Для автомобилей с задним дисковым

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A-22

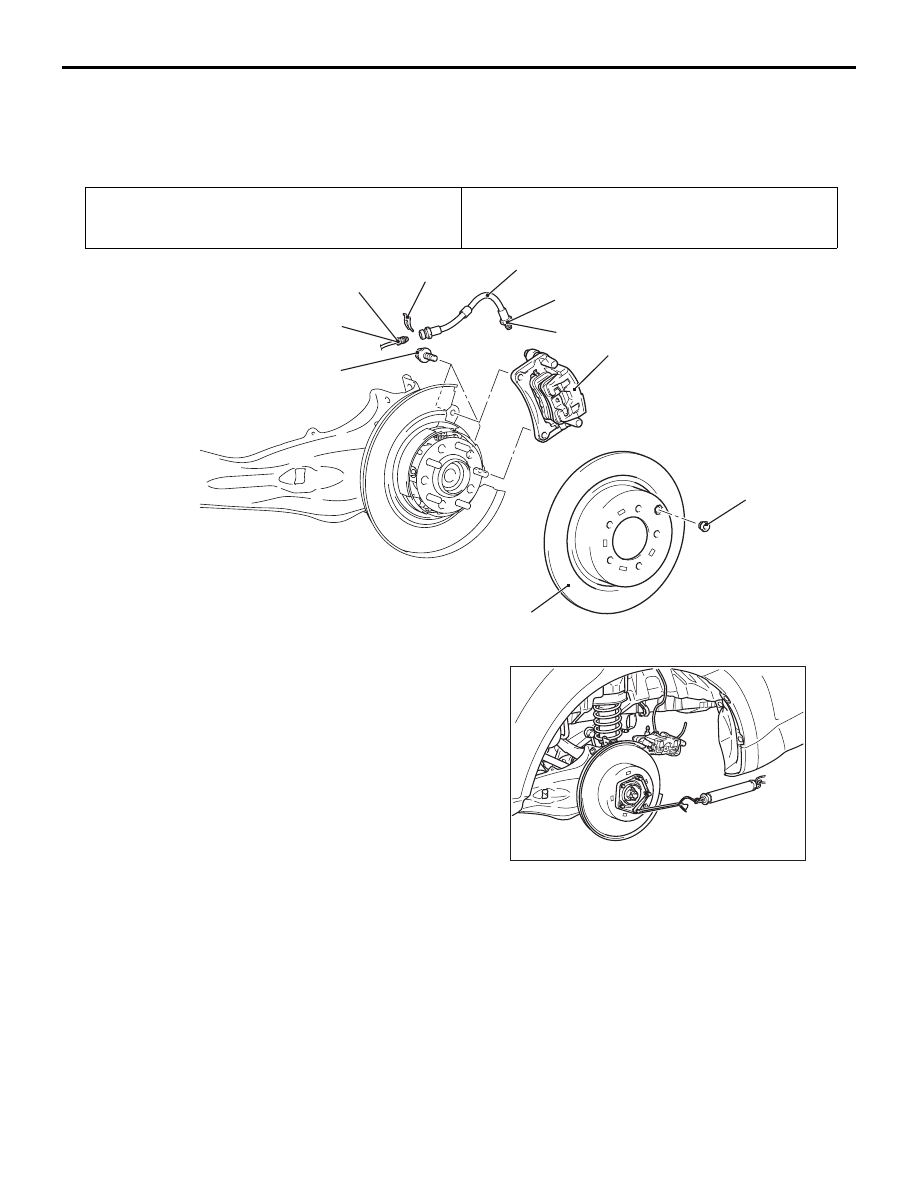

МОНТАЖ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА <Для

автомобилей с задним дисковым тормозом>

СНЯТИЕ И УСТАНОВКА

M1351007000723

Операции, выполняемые перед установкой
Слив тормозной жидкости

Операции, выполняемые после установки
Повторная заправка тормозной жидкости и удаление
воздуха (См

Стр.35A-7

).

16 ± 3 Нм

16 ± 3 Нм

6

3

7

5

2

4

1

AB

55 ± 5 Нм

AC610145

Этапы снятия

1.

Зажим

2.

Соединение тормозной трубки
и тормозного шланга

3.

Соединение тормозного шланга
и суппорта заднего тормоза
в сборе

4.

Тормозной шланг

>>

A

<<

5.

Суппорт заднего тормоза в сборе

6.

Диск заднего тормоза

7.

Заглушка

ТОЧКИ УСТАНОВКИ
>>А<< УСТАНОВКА СУППОРТА
ЗАДНЕГО ТОРМОЗА В СБОРЕ

Измерить усилие торможения, создаваемое
тормозными накладками, следующим образом:

AC505614

1. С помощью динамометра измерить момент

скольжения ступицы при движении вперед.
