Mitsubishi Lancer X. Руководство - часть 444

6

4

6

7

5

5

4

B

AB

Ветровое

стекло

Ветровое стекло

Ветровое стекло

Ветровое стекло

Капот

6

Разрез F – F

Разрез E – E

Захват

Зажим

6

Болт

Выступ

Разрез D – D

4

Разрез А – А

F

F

E

E

D

D

A

A

C

Захват

4

B

Капот

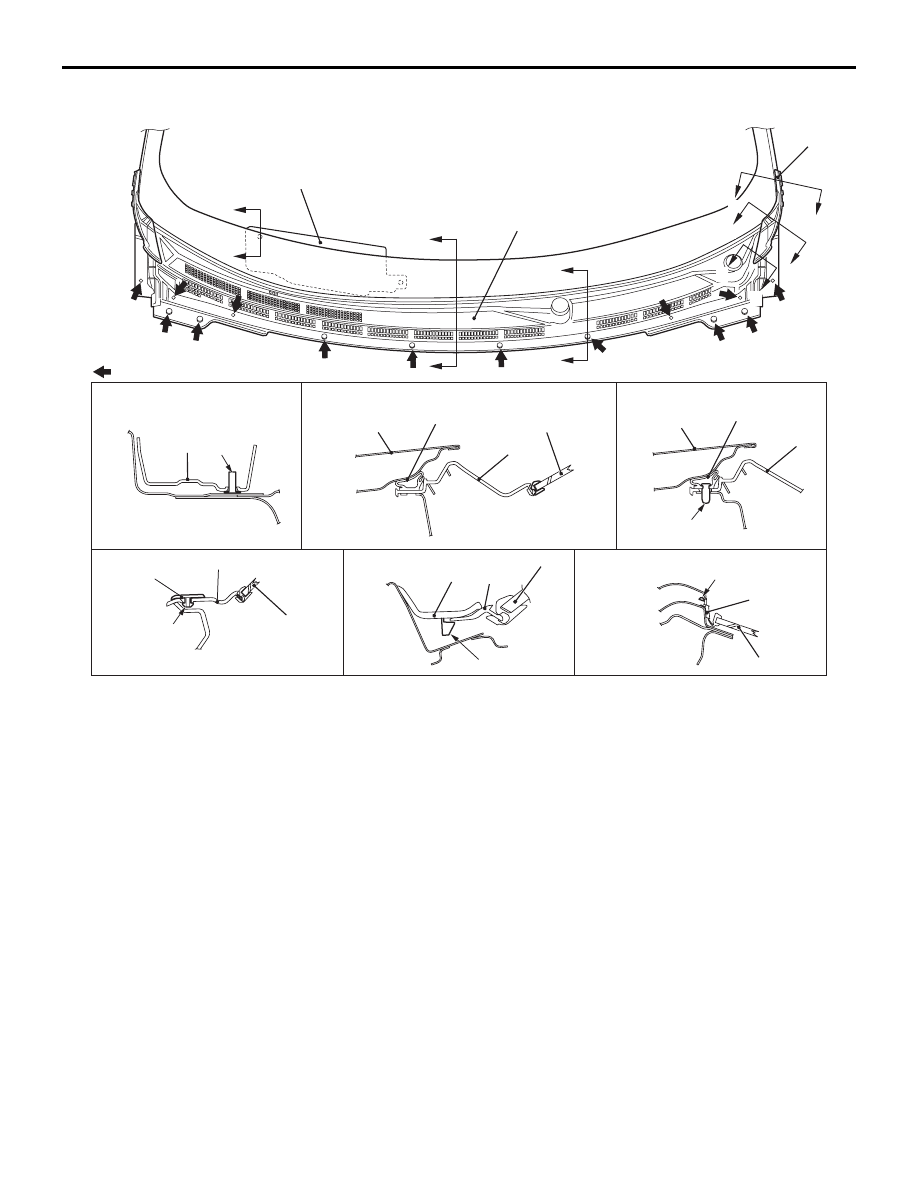

 Положения зажимов

:

Ротмечание

6

7

C

Разрез С – С

Разрез B – B

AC60794

Последовательность
демонтажа щетки
стеклоочистителя

1.

Щетка стеклоочистителя в сборе

>>A<<

2.

Щетка стеклоочистителя
Последовательность
демонтажа электродвигателя
стеклоочистителя ветрового
стекла и тяги стеклоочистителя
в сборе

>>C<<

3.

Рычаг и щетка стеклоочистителя
в сборе

4.

Крышка отделки передней
панели

5.

Прокладка капота

6.

Отделка передней панели

7.

Крышка передней панели

<<A>>

>>B<<

8.

Тяга стеклоочистителя в сборе

<<B>>

>>B<<

9.

Соединительная пластина
электродвигателя
стеклоочистителя

<<B>>

>>B<<

10. Электродвигатель

стеклоочистителя ветрового
стекла

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-45

ПРИМЕЧАНИЕ: Инструкции по снятию
и установке переключателя стеклоочистителя
и омывателя см. ГРУППА 54A, Подрулевой
переключатель

Стр.54A-242

.

Последовательность
демонтажа электродвигателя
стеклоочистителя ветрового
стекла и тяги стеклоочистителя
в сборе (Продолжение)

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-46

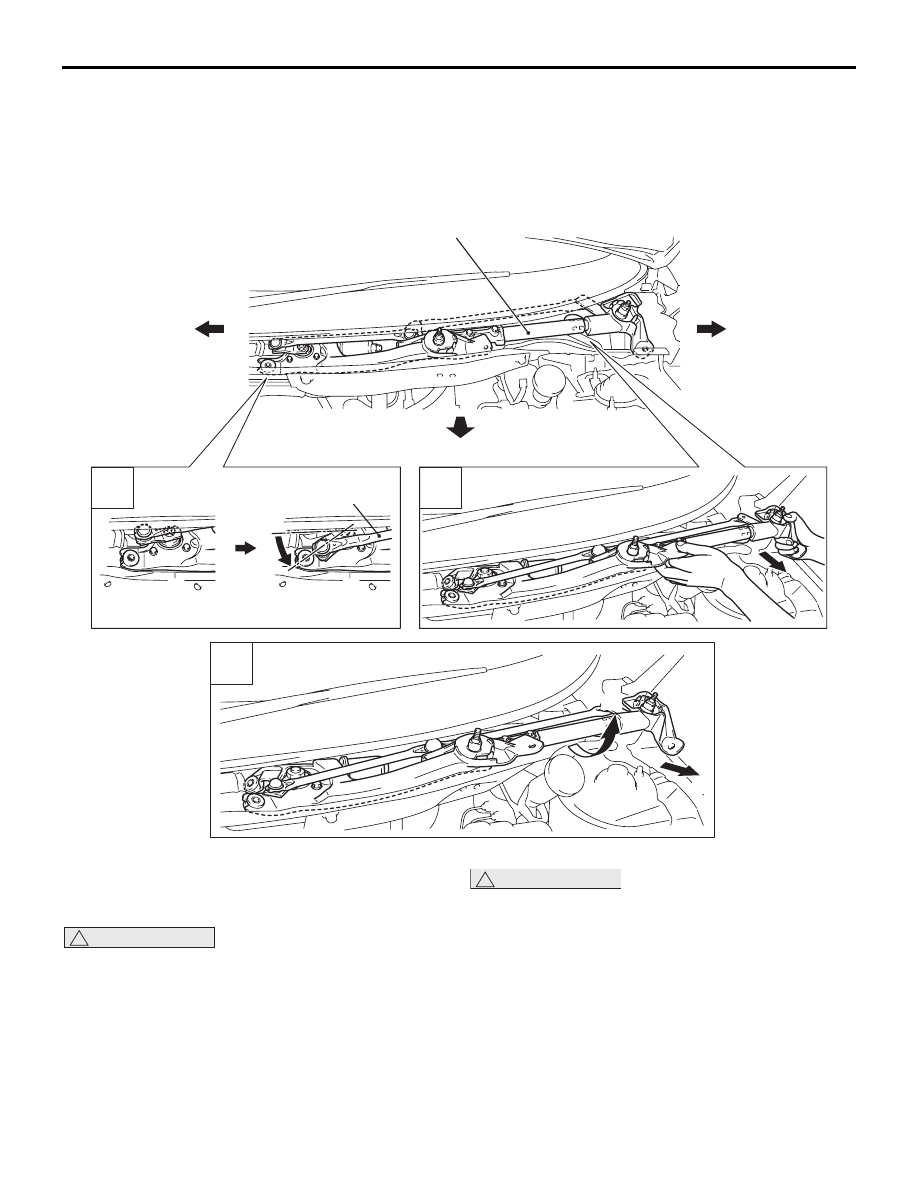

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ТЯГИ
СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ

<Автомобили с левосторонним управлением>

(B)

(A)

Тяга стеклоочистителя в сборе

3

2

1

<Левая>

<Передний>

<Правая>

Тяга

AB

AC609130

1. Вручную поверните вперед тягу с правой

стороны тяги стеклоочистителя в сборе,
в положение, показанное на рисунке.

!

ОСТОРОЖНО

Другой механик должен полностью поднять
капот, чтобы можно было легко извлечь
левую сторону тяги в сборе.
2. Потяните вперед участок крепления левой

стороны тяги в сборе.

!

ОСТОРОЖНО

Вытягивая вперед тягу, будьте осторожны,
чтобы не ударить по ветровому стеклу.
3. Поворачивая тягу вверх (A), тяните всю тягу

в сборе по диагонали влево-вперед (B).

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-47

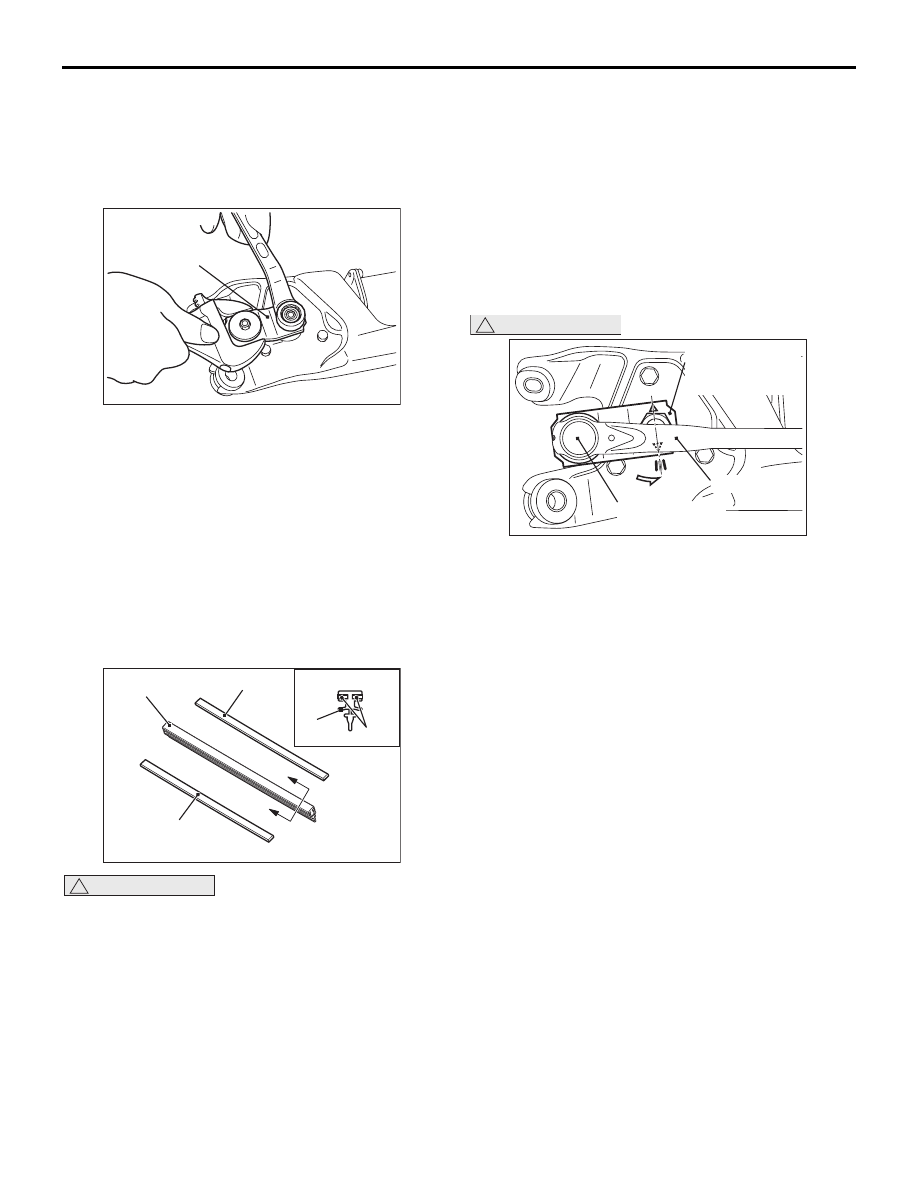

<<B>> СНЯТИЕ СОЕДИНИТЕЛЬНОЙ
ПЛАСТИНЫ ЭЛЕКТРОДВИГАТЕЛЯ
СТЕКЛООЧИСТИТЕЛЯ/ЭЛЕКТРОДВИГА
ТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА

AB

AC609250

Соединительная

пластина

электродвигателя

стеклоочистителя

1. Чтобы отсоединить соединительную пластину

электродвигателя стеклоочистителя от вала
электродвигателя стеклоочистителя,
воспользуйтесь соответствующим
инструментом, чтобы удерживать пластину
и предотвратить ее вращение.

2. Снимите электродвигатель стеклоочистителя

с тяги стеклоочистителя в сборе.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА ЩЕТКИ
СТЕКЛООЧИСТИТЕЛЯ

Движение

в обратную

сторону

Опора

Щетка

стеклоочистителя

Разрез А – А

Опора

Щетка

стеклоочистителя

A

A

AB

AC609740

!

ОСТОРОЖНО

Для обеспечения максимальной
эффективности стеклоочистителя
используйте стеклоочистители ветрового
стекла без изгиба основы щетки
стеклоочистителя.

>>B<< УСТАНОВКА ТЯГИ
СТЕКЛООЧИСТИТЕЛЯ
В СБОРЕ/СОЕДИНИТЕЛЬНОЙ
ПЛАСТИНЫ ЭЛЕКТРОДВИГАТЕЛЯ
СТЕКЛООЧИСТИТЕЛЯ/ЭЛЕКТРОДВИГА
ТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА

1. Убедитесь в том, что электродвигатель

стеклоочистителя установлен в положение
автоматического останова (см.

Стр.51-48

).

Тяга

Соединительная

пластина

электродвигателя

стеклоочистителя

AB

AC609252

Соединение тяги

!

ОСТОРОЖНО

Всегда меняйте соединительную пластину
электродвигателя стеклоочистителя на
новую.
2. Установите соединительную пластину

электродвигателя стеклоочистителя на вал
электродвигателя стеклоочистителя;
совместив знак в форме треугольника на
пластине с центральной линией (из 3 линий)
на тяге стеклоочистителя в сборе, как
показано на рисунке.

3. Затяните гайку, с помощью которой

соединительная пластина электродвигателя
стеклоочистителя крепится к валу
электродвигателя стеклоочистителя.
Воспользуйтесь соответствующим
инструментом, чтобы удерживать пластину
и предотвратить ее вращение.

4. Нанесите смазку на внутреннюю поверхность

соединения тяги (по мере необходимости)
и подсоедините тягу к соединительной
пластине электродвигателя стеклоочистителя.

Рекомендованная смазка: Универсальная
смазка SAE J310, NLGI № 2 или аналог

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-48

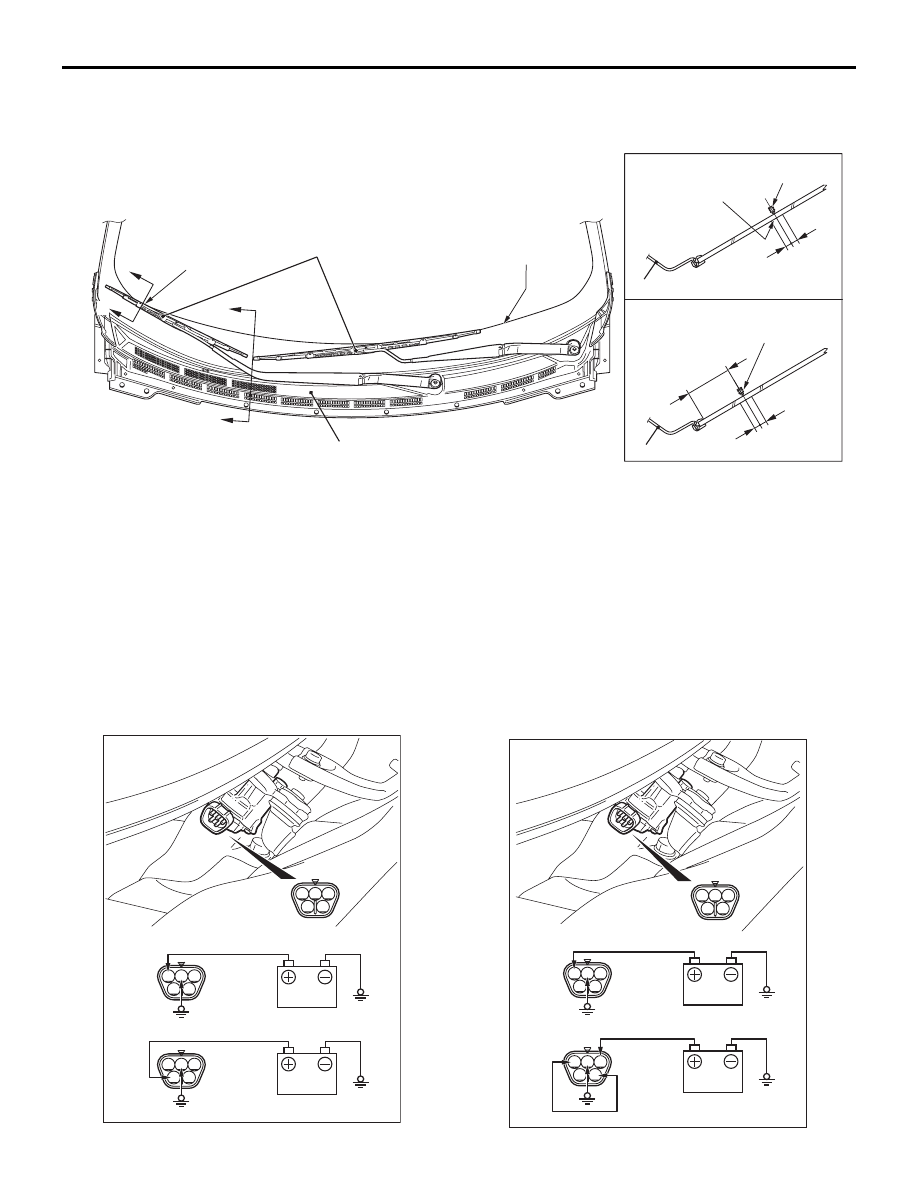

>>C<< УСТАНОВКА РЫЧАГА И ЩЕТКИ
СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ

 51

5

5

Щетка стеклоочистителя

Отделка передней панели

Ед. измерения: мм

Разрез B – B

5

5

Металлоке-

рамический

край

Щетка стеклоочистителя

Металлоке-

рамический

край

Рычаг и щетка

стеклоочистителя

в сборе

Отделка передней панели

A

B

Металлоке-

рамический

край

B

Отделка передней панели

Ед. измерения: мм

Разрез А – А

A

AC

AC612983

Установите рычаг и щетку стеклоочистителя
в сборе в заданные положения.

A (со стороны пассажира):
Металлокерамический край

± 5,0 мм

B (со стороны водителя): Край отделки
передней панели 51,0

± 5,0 мм

ОСМОТР

M1511008000328

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО
СТЕКЛА

Высокая скорость

Низкая скорость

Проверка работы

AD

AC608787

2

1

3

5

4

2

1

3

5

4

2

1

3

5

4

При проверке электродвигателя стеклоочистителя
узел электродвигателя очистителя ветрового
стекла должен быть установлен на автомобиль,
а разъем жгута проводов должен быть отсоединен.

РАБОТА ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛО-



ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА НА
НИЗКОЙ И ВЫСОКОЙ СКОРОСТИ

Подсоедините аккумулятор к электродвигателю
стеклоочистителя, чтобы проверить скорость
вращения электродвигателя на низкой и высокой
скорости.

Проверка положения останова

(A) Низкая скорость

(B) Автоматический останов

AC

AC608788

2

1

3

5

4

2

1

3

5

4

2

1

3

5

4
