Mitsubishi Lancer X. Руководство - часть 443





СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-41

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепей входного
и выходного сигналов.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Может быть неисправен электродвигатель
омывателя ветрового стекла, подрулевой
переключатель или ETACS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя омывателя

ветрового стекла

• Неисправность подрулевого переключателя

• Неисправность ETACS-ECU

• Неисправности жгута проводов и разъемов

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить работу стеклоочистителей
ветрового стекла.
Убедитесь в том, что стеклоочистители ветрового
стекла работают нормально.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

См. процедуру проверки 1

«Стеклоочистители ветрового стекла не
работают

Стр.51-23

».

ШАГ 2. Диагностический код M.U.T.-III
Проверьте, был ли зарегистрирован
диагностический код неисправности,
относящийся к ETACS.

Q: Код неисправности сформирован?

ДА :

Выполните поиск и устранение
неисправности ETACS. См. ГРУППА 54А

− ETACS

Стр.54A-296

.

НЕТ :

Переход к Шагу 3.

ШАГ 3. Проверить разъем A-50 электро-



двигателя омывателя ветрового стекла

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверить электродвигатель
омывателя.
Убедитесь в том, что электродвигатель
омывателя ветрового стекла работает нормально
(см.

Стр.51-51

).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Замените электродвигатель омывателя.

ШАГ 5. Перечень данных M.U.T.-III
Проверьте входной сигнал, относящийся к работе
омывателя ветрового стекла.

• Переключатель зажигания: ACC

• Переключатель омывателя ветрового стекла: ON

Элемент №

Название
элемента

Нормальные
условия

Пункт 237

Передний
омыватель

ON

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

См. ГРУППА 54A

− ETACS, Процедура

проверки 12 «Не поступает сигнал от
подрулевого переключателя

Стр.54A-340

».

ШАГ 6. Проверить разъем C-304 ETACS-ECU

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Отремонтируйте соответствующий

разъем.

ШАГ 7. Проверить жгут электропроводки
между клеммой № 2 разъема A-50
электродвигателя омывателя ветрового
стекла и клеммой № 13 разъема C-304
ETACS-ECU.

• Проверьте входную цепь на предмет обрыва

и короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 8. Проверить жгут электропроводки
между клеммой № 1 разъема A-50
электродвигателя омывателя ветрового
стекла и клеммой № 14 разъема C-304
ETACS-ECU.

• Проверьте входную цепь на предмет обрыва

и короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ :

Отремонтировать жгут электропроводки.

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-42

ШАГ 9. Выполните повторную проверку
системы.
Убедитесь в том, что омыватели ветрового стекла
работают нормально.

Q: Результаты проверки в норме?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ ETACS.

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ПРОВЕРКА РАБОТЫ
СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО
СТЕКЛА В ПРЕРЫВИСТОМ РЕЖИМЕ

M1511023600112

1. Убедитесь в том, что интервал прерывистой

работы стеклоочистителя изменяется при
включении регулятора прерывистой работы
стеклоочистителя.

2. Поверните регулятор прерывистой работы

стеклоочистителя в положение,
соответствующее прерывистому режиму
работы. С помощью M.U.T.-III установите
условную скорость автомобиля, удерживая
регулятор работы стеклоочистителя.
Интервал прерывистой работы
стеклоочистителя должен изменяться при
изменении условной скорости автомобиля.

3. Если любой из указанных выше

переключателей неисправен, выполните поиск
и устранение неисправностей (См.

Стр.51-31

).

ФУНКЦИЯ НАСТРОЙКИ

M1511027400251

С помощью системы ETACS M.U.T.-III можно
программировать следующие функции.
Запрограммированная информация сохраняется
даже при отключении аккумулятора.

Элемент
регулировки
(дисплей M.U.T.-III)

Элемент
регулировки

Содержание
регулировки
(дисплей M.U.T.-III)

Содержание регулировки

Работа переднего
стеклоочистителя

Настройка
прерывистой работы
стеклоочистителя
ветрового стекла
<автомобили без
системы
автоматического
управления
освещением>

Нормальный
прерывистый режим
работы

Интервал прерывистой работы
стеклоочистителя установлен на 4
секунды.

Переменный
прерывистый режим
работы

Интервал прерывистой работы
стеклоочистителя рассчитывается
только с помощью
соответствующего регулятора.

Зависимость от
скорости движения

Интервал прерывистой работы
стеклоочистителя рассчитывается
с помощью соответствующего
регулятора и скорости автомобиля
(по умолчанию).

Настройка
прерывистой работы
стеклоочистителя
ветрового стекла
<автомобили
с системой
автоматического
управления
освещением>

Нормальный
прерывистый режим
работы

Интервал прерывистой работы
стеклоочистителя установлен на 4
секунды.

Переменный
прерывистый режим
работы

Интервал прерывистой работы
стеклоочистителя рассчитывается
только с помощью
соответствующего регулятора.

Зависимость от
скорости движения

Интервал прерывистой работы
стеклоочистителя рассчитывается
с помощью соответствующего
регулятора и скорости
автомобиля.

Датчик дождя

Интервал прерывистой работы
стеклоочистителя рассчитывается
с помощью соответствующего
регулятора и датчика управления
освещением (по умолчанию).

Омыватель
переднего
стеклоочистителя

Отключение или
включение функции
стеклоочистителя,
связанного
с омывателем

Только омыватель

Нет функции

Омыватель
и стеклоочиститель

С функцией (по умолчанию)

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-43

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-44

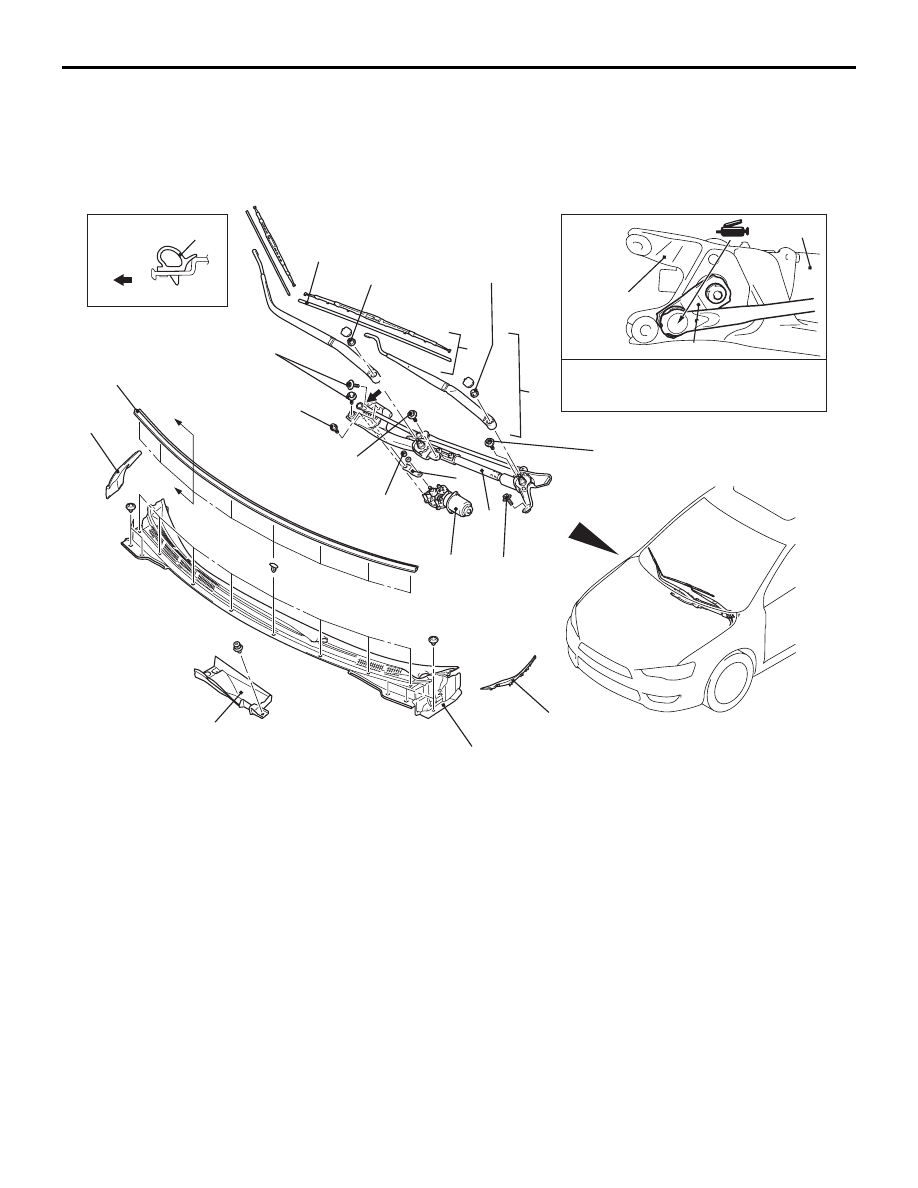

СТЕКЛООЧИСТИТЕЛЬ ВЕТРОВОГО
СТЕКЛА

СНЯТИЕ И УСТАНОВКА

M1511007900715

<Передний>

B

B

B

B

Разрез B – B

8,0 ± 2,0 Нм

32,0 ± 2,0 Нм

7,4 ± 1,4 Нм

5

3

1

2

9

4

8

8,0 ± 2,0 Нм

8,0 ± 2,0 Нм

8,0 ± 2,0 Нм

27 ± 3 Нм

27 ± 3 Нм

Рекомендованная смазка:

Универсальная смазка SAE J310,

NLGI № 2 или аналог

Вид А

A

10

6

8

7

9

4

10

5

AB

AC60794
