СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-37

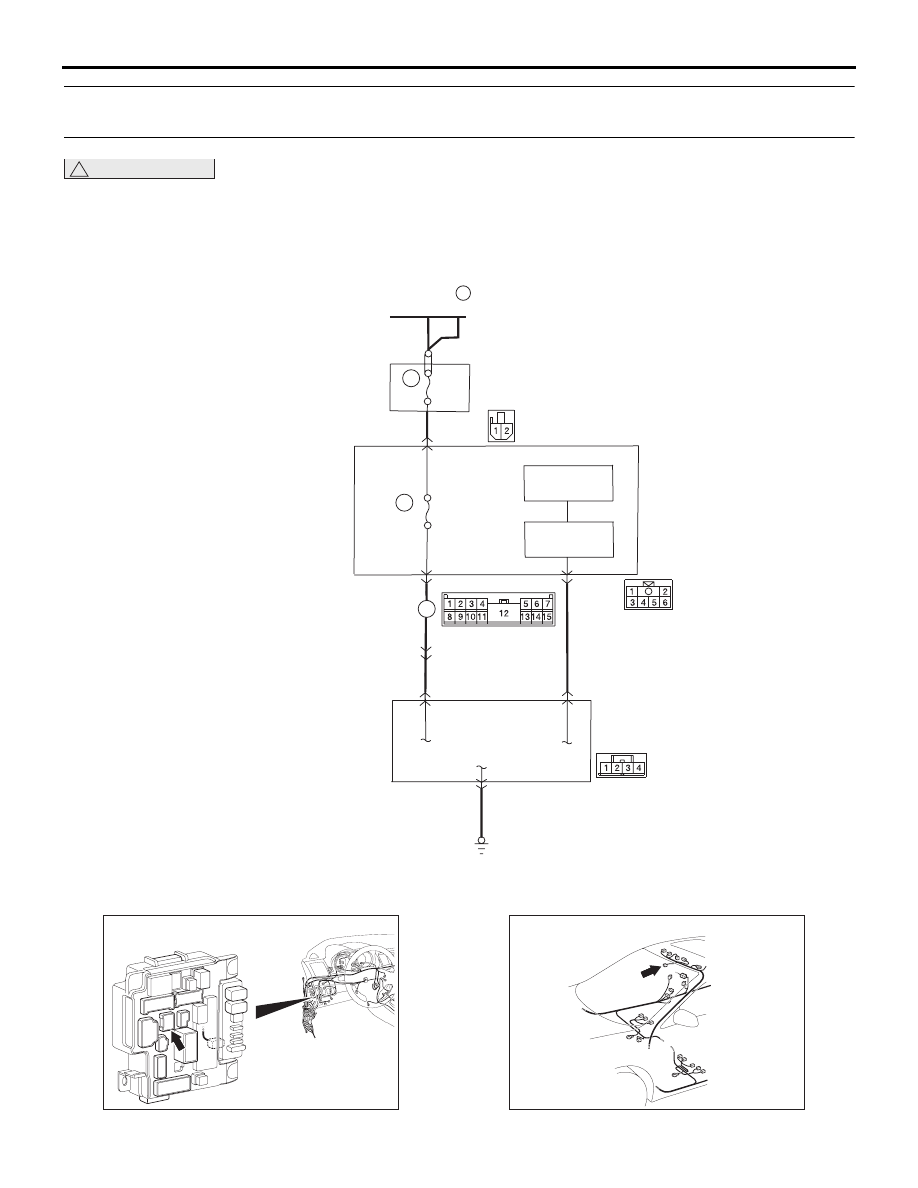

ПРОЦЕДУРА ПРОВЕРКИ 8: Функция датчика дождя работает даже в отсутствие осадков.
<Опция: Автомобили, оборудованные датчиком управления освещением>

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепей входного
и выходного сигналов.

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

ПЛАВКАЯ

ПЕРЕМЫЧКА

Цепь управления функцией датчика дождя

ЦЕПЬ

ИНТЕРФЕЙСА

ETACS-ECU

ЦЕПЬ

УПРАВЛЕНИЯ

ДАТЧИК

ОСВЕЩЕ

ННОСТИ

2 C-307

10 C-317

7,5 A

30 A

1 C-316

10 C-130

D-02

AC613256

ETACS-ECU

Разъем: C-316

AC608152

D-02

Разъемы: D-02

AC612722

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-38

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Возможна неисправность датчика управления
освещением, разъема жгута проводов или
ETACS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность датчика управления

освещением

• Неисправность ETACS-ECU

• Поврежден жгут электропроводки или

разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка установочной поверхности
датчика управления освещением
Осмотрите ветровое стекло, на котором
установлен датчик управления освещением, на
предмет наличия царапин или пузырьков воздуха
(диаметром 5 мм или более).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Замените ветровое стекло (См. ГРУППА

− Снятие и установка ветрового стекла

Стр.42A-14

ШАГ 2. Проверка работы стеклоочистителя
ветрового стекла
Убедитесь в том, что очистители ветрового стекла
работают нормально.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

См. процедуру проверки 3

Стр.51-26

ШАГ 3. Диагностический код M.U.T.-III
Проверьте, был ли зарегистрирован
диагностический код неисправности,
относящийся к ETACS.

Q: Код неисправности сформирован?

ДА :

Выполните диагностику ЭБУ ETACS.
См. ГРУППА 54А

− ETACS

Стр.54A-296

НЕТ :

Переход к Шагу 4.

ШАГ 4. Диагностический код M.U.T.-III
Проверьте, зарегистрирован ли диагностический
код датчика управления освещением.

Q: Код неисправности сформирован?

ДА :

Выполните диагностику датчика
управления освещением. (См. ГРУППА
54A

− Таблица кодов диагностики

Стр.54A-75

НЕТ :

Переход к Шагу 5.

ЭТАП 5. Проверка разъема: Разъем
ETACS-ECU C-316

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Отремонтировать поврежденный разъем.

ШАГ 6. Измерить напряжение на разъеме
C-316 ETACS-ECU.
(1) Отсоедините разъём и измерьте напряжение

со стороны жгута проводов.

(2) Измерить напряжение между клеммой № 1

разъема C-316 ETACS-ECU и «массой».

НОРМА: Напряжение аккумуляторной
батареи

Q: Результаты проверки в норме?

ДА :

Замените датчик управления
освещением.

НЕТ :

Переход к Шагу 7.

ШАГ 7. Проверить жгут электропроводки
между клеммой № 1 разъема C-316
ETACS-ECU и клеммой № 3 разъема D-02
датчика управления освещением.

• Проверьте входную и выходную линию на

предмет обрыва и короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

НЕТ :

Отремонтировать жгут электропроводки.

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-39

ПРОЦЕДУРА ПРОВЕРКИ 9: Иногда функция датчика дождя работает даже в отсутствие осадков.
<Опция: Автомобили, оборудованные датчиком управления освещением>

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепей входного
и выходного сигналов.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Возможна неисправность датчика управления
освещением или сбой в настройке датчика
управления освещением (датчика дождя).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность датчика управления

освещением

• Сбой настройки датчика управления

освещением (датчика дождя)

ПРОЦЕДУРА ДИАГНОСТИКИ

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Замените ветровое стекло (См. ГРУППА

− Снятие и установка ветрового стекла

Стр.42A-14

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

См. процедуру проверки 3

Стр.51-26

Q: Код неисправности сформирован?

ДА :

Выполните диагностику ЭБУ ETACS.
См. ГРУППА 54А

− ETACS

Стр.54A-296

НЕТ :

Переход к Шагу 4.

Q: Код неисправности сформирован?

ДА :

Выполните диагностику датчика
управления освещением. (См. ГРУППА
54A

− Таблица кодов диагностики

Стр.54A-75

НЕТ :

Переход к Шагу 5.

ШАГ 5. Настройка датчика управления
освещением (датчика дождя)
Выполните настройку датчика управления
освещением (датчика дождя). (См. Настройка
датчика управления освещением (датчика дождя)

Стр.51-52

Q: Результаты проверки в норме?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

НЕТ :

Переход к Шагу 6.

ШАГ 6. Повторная проверка системы
Убедитесь в том, что функция датчика дождя
работает нормально.

Q: Результаты проверки в норме?

ДА :

Осмотр завершен.

НЕТ :

Замените датчик управления

освещением.

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-40

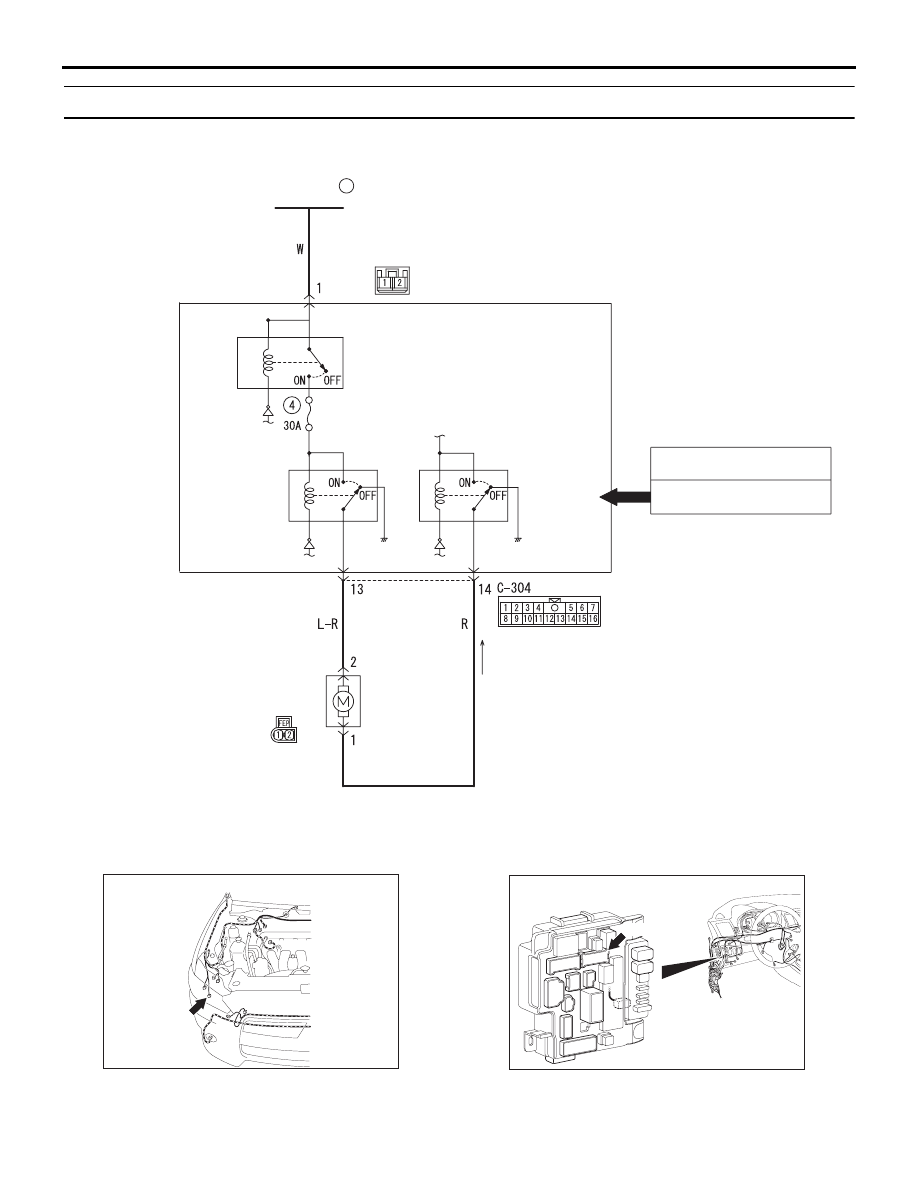

ПРОЦЕДУРА ПРОВЕРКИ 10: Омыватель ветрового стекла не работает.

ОМЫВАТЕЛЬ

ВЕТРОВОГО СТЕКЛА

ВХОДНОЙ СИГНАЛ

(ECU РУЛЕВОЙ КОЛОНКИ)

Цепь электродвигателя омывателя ветрового стекла

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный

ЭЛЕКТРОДВИГАТЕЛЬ

ОМЫВАТЕЛЯ

РЕЛЕ НЕ

ИСПОЛЬ-

ЗУЕТСЯ

РЕЛЕ ОМЫВА-

ТЕЛЯ ВЕТРО-

ВОГО СТЕКЛА

A-50

C-309

AC613178

ПЛАВКАЯ

ПЕРЕМЫЧКА

A-50 (B)

Разъемы: A-50

AC612691

ETACS-ECU

C-304

Разъемы: C-304

AC608152
