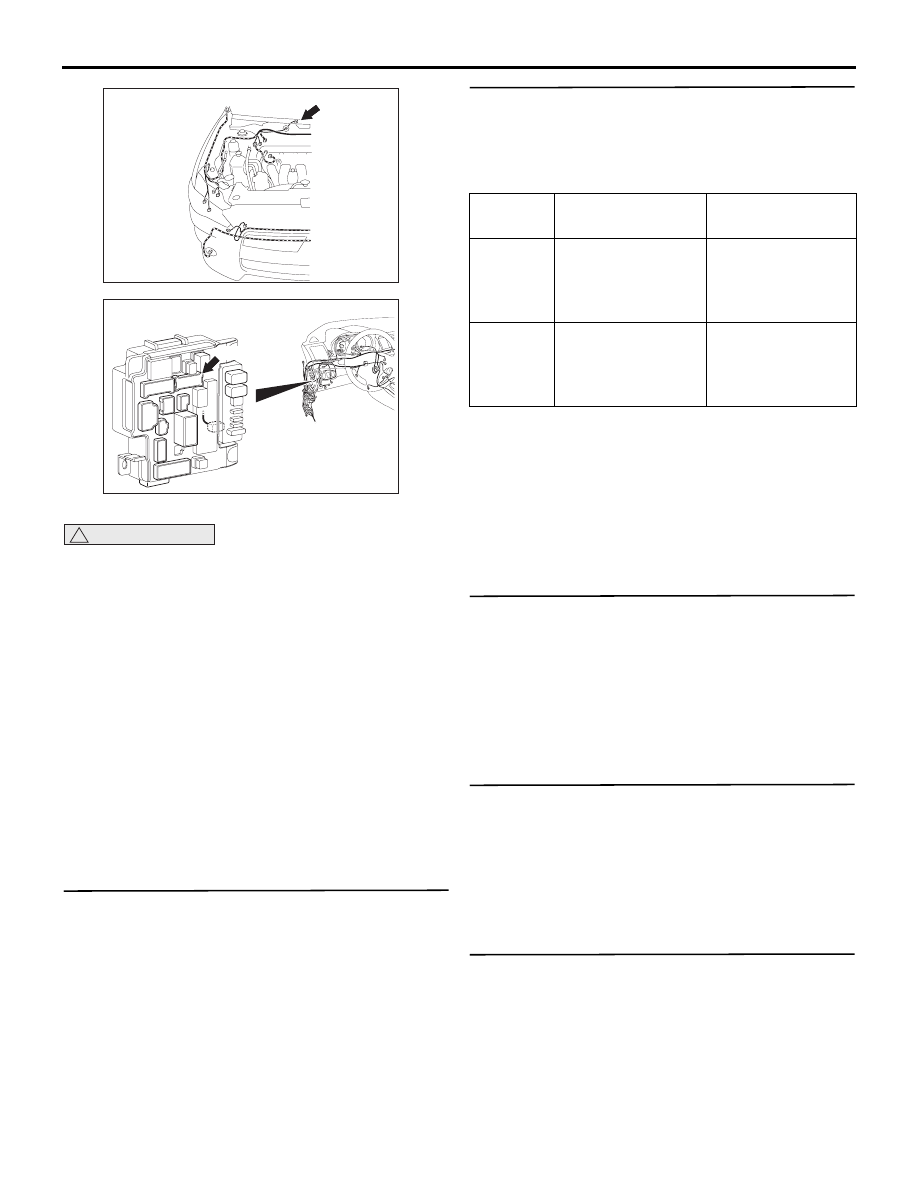

A-05 (GR)

Разъемы: A-05

AB

AC612691

ETACS-ECU

C-304

Разъемы: C-304

BY

AC608152

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-29

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Может быть неисправен электродвигатель
стеклоочистителя ветрового стекла, подрулевой
переключатель или ETACS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоочистителя ветрового стекла

• Неисправность подрулевого переключателя

• Неисправность ETACS-ECU

• Неисправности жгута проводов и разъемов

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностический код M.U.T.-III
Проверьте, был ли зарегистрирован
диагностический код неисправности,
относящийся к ETACS.

Q: Код неисправности сформирован?

ДА :

Выполните поиск и устранение
неисправности ETACS. См. ГРУППА 54А

− ETACS

Стр.54A-296

.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Перечень данных M.U.T.-III
Проверьте входной сигнал, относящийся к работе
стеклоочистителя ветрового стекла.

• Переключатель зажигания: ACC

• Включите переключатель стеклоочистителя.

Элемент
№

Название
элемента

Нормальные
условия

Пункт 235 Переключатель

переднего
стеклоочистителя
в положении ACT

ON

Пункт 236 Переключатель

переднего
стеклоочистителя
в положении Lo/Hi

ON

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

См. ГРУППА 54A

− ETACS, Процедура

проверки 12 «Не поступает сигнал от
подрулевого переключателя

Стр.54A-340

».

ШАГ 3. Убедиться в том, что очистители
ветрового стекла работают.
Убедитесь в том, что очистители ветрового стекла
работают на высокой скорости и в режиме
тумана.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Переход к Шагу 9.

ШАГ 4. Проверить разъем A-05
электродвигателя стеклоочистителя
ветрового стекла

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтируйте соответствующий

разъем.

ШАГ 5. Проверить электродвигатель
стеклоочистителя ветрового стекла.
Убедитесь в том, что электродвигатель
стеклоочистителя ветрового стекла работает
нормально (см.

Стр.51-48

).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Замените электродвигатель

стеклоочистителя ветрового стекла.

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-30

ШАГ 6. Проверить разъем C-304 ETACS-ECU

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Отремонтируйте соответствующий

разъем.

ШАГ 7. Проверить жгут электропроводки
между клеммой № 6 разъема C-304
ETACS-ECU и клеммой № 1 разъема A-05
электродвигателя стеклоочистителя
ветрового стекла.

• Проверьте выходные линии на предмет

обрыва и короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 8. Выполните повторную проверку
системы.
Убедитесь в том, что очистители ветрового стекла
работают нормально в каждом положении
переключателя.

Q: Результаты проверки в норме?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ ETACS.

ШАГ 9. Проверить разъем A-05
электродвигателя стеклоочистителя
ветрового стекла

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 10.

НЕТ :

Отремонтируйте соответствующий

разъем.

ШАГ 10. Проверить электродвигатель
стеклоочистителя ветрового стекла.
Убедитесь в том, что электродвигатель
стеклоочистителя ветрового стекла работает
нормально (см.

Стр.51-48

).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 11.

НЕТ :

Замените электродвигатель

стеклоочистителя ветрового стекла.

ШАГ 11. Измерить напряжение на разъеме
A-05 электродвигателя стеклоочистителя
ветрового стекла.
(1) Отсоедините разъём и измерьте напряжение

со стороны жгута проводов.

(2) Переключатель зажигания: ACC
(3) Переключатель стеклоочистителя: HI

(Высокая скорость)

(4) Измерьте напряжение на участке между

клеммой № 4 разъема A-05 электродвигателя
стеклоочистителя ветрового стекла и «массой».

НОРМА: Напряжение аккумуляторной
батареи

Q: Результаты проверки в норме?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Переход к Шагу 12.

ШАГ 12. Проверить разъем C-304 ETACS-ECU

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 13.

НЕТ :

Отремонтируйте соответствующий

разъем.

ШАГ 13. Проверить жгут электропроводки
между клеммой № 5 разъема C-304 ETACS-ECU
и клеммой № 4 разъема A-05 электродвигателя
стеклоочистителя ветрового стекла.

• Проверьте выходные линии на предмет

обрыва и короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 14.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 14. Выполните повторную проверку
системы.
Убедитесь в том, что очистители ветрового стекла
работают нормально в каждом положении
переключателя.

Q: Результаты проверки в норме?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ ETACS.

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-31

ПРОЦЕДУРА ПРОВЕРКИ 5: Не удается настроить интервал прерывистой работы
стеклоочистителя ветрового стекла с помощью соответствующего регулятора.

AC

СКОРОСТЬ ДВИЖЕНИЯ

ВХОДНОЙ СИГНАЛ

ECU АКПП или

ECU вариатора или

ECU двигателя

ЛИНИЯ СВЯЗИ

CAN (CAN_L LINE)

ЛИНИЯ СВЯЗИ

CAN (CAN_H LINE)

РЕГУЛЯТОР ИНТЕРВАЛА

ПРЕРЫВИСТОЙ РАБОТЫ

СТЕКЛООЧИСТИТЕЛЕЙ

ВЕТРОВОГО СТЕКЛА

ВХОДНОЙ СИГНАЛ

ECU

РУЛЕВОЙ

КОЛОНКИ

ЛИНИЯ

СВЯЗИ

CAN

ETACS-ECU

Цепь управления прерывистым режимом работы стеклоочистителя ветрового стекла

AC608601

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепей входного
и выходного сигналов.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Может быть неисправен подрулевой
переключатель или ETACS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность подрулевого переключателя

• Неисправность ETACS-ECU

• Неисправности жгута проводов и разъемов

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностический код M.U.T.-III
Проверьте, был ли зарегистрирован
диагностический код неисправности,
относящийся к ETACS.

Q: Код неисправности сформирован?

ДА :

Выполните поиск и устранение
неисправности ETACS. См.

Стр.54A-296

.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверить функцию настройки ETACS.
С помощью функции настройки ETACS убедитесь
в том, что для «Переднего стеклоочистителя»
установлен режим «variable INT» (переменный
прерывистый режим работы) или режим
«зависимости от скорости автомобиля».

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

С помощью функции настройки ETACS

переведите «Передний
стеклоочиститель» в режим «variable
INT» (переменный прерывистый режим
работы) или в режим «зависимости от
скорости автомобиля». См.

Стр.51-42

.

ШАГ 3. Выполните повторную проверку
системы.
Убедитесь в том, что интервал работы
стеклоочистителя ветрового стекла изменяется
при вращении соответствующего регулятора.

Q: Результаты проверки в норме?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ ETACS.

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-32

ПРОЦЕДУРА ПРОВЕРКИ 6: Интервал прерывистой работы стеклоочистителя не меняется
в соответствии со скоростью автомобиля.

AC

СКОРОСТЬ ДВИЖЕНИЯ

ВХОДНОЙ СИГНАЛ

ECU АКПП или

ECU вариатора или

ECU двигателя

ЛИНИЯ СВЯЗИ

CAN (CAN_L LINE)

ЛИНИЯ СВЯЗИ

CAN (CAN_H LINE)

РЕГУЛЯТОР ИНТЕРВАЛА

ПРЕРЫВИСТОЙ РАБОТЫ

СТЕКЛООЧИСТИТЕЛЕЙ

ВЕТРОВОГО СТЕКЛА

ВХОДНОЙ СИГНАЛ

ECU

РУЛЕВОЙ

КОЛОНКИ

ЛИНИЯ

СВЯЗИ

CAN

ETACS-ECU

Цепь управления прерывистым режимом работы стеклоочистителя ветрового стекла

AC608601

РАБОТА

ETACS-ECU вычисляет интервал прерывистой
работы стеклоочистителя в соответствии
с сигналом скорости движения, поступающим от
ECU вариатора, ECU АКПП или ECU двигателя.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если интервал прерывистой работы
стеклоочистителя не зависит от скорости
автомобиля, возможна неисправность в цепи
входного сигнала скорости автомобиля и в
ETACS-ECU. Можно также отключить режим
зависимости от скорости автомобиля с помощью
функции настройки.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Дефект шины CAN.

• Неисправность ETACS-ECU

• Поврежден жгут электропроводки или

разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Выполните повторную проверку
системы.
Убедитесь в том, что интервал прерывистой
работы стеклоочистителя ветрового стекла
можно настроить с помощью соответствующего
регулятора.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

См. Процедуру проверки 5 «Не удается

настроить интервал прерывистой работы
стеклоочистителя ветрового стекла
с помощью соответствующего
регулятора»

Стр.51-31

.

ШАГ 2. Проверить функцию настройки ETACS.
С помощью функции настройки ETACS убедитесь
в том, что «ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ»
установлен в режим «ЗАВИСИМОСТЬ ОТ
СКОРОСТИ АВТОМОБИЛЯ».

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

С помощью функции настройки ETACS

переведите «ПЕРЕДНИЙ
СТЕКЛООЧИСТИТЕЛЬ» в режим
«ЗАВИСИМОСТЬ ОТ СКОРОСТИ
АВТОМОБИЛЯ» (см.

Стр.51-42

).

ШАГ 3. Диагностика шины CAN с помощью
M.U.T.-III
Проведите диагностику линий шины CAN
сканером M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать шину CAN

(см. ГРУППА 54С

− Диагностика

Стр.54C-18

).
