СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-21

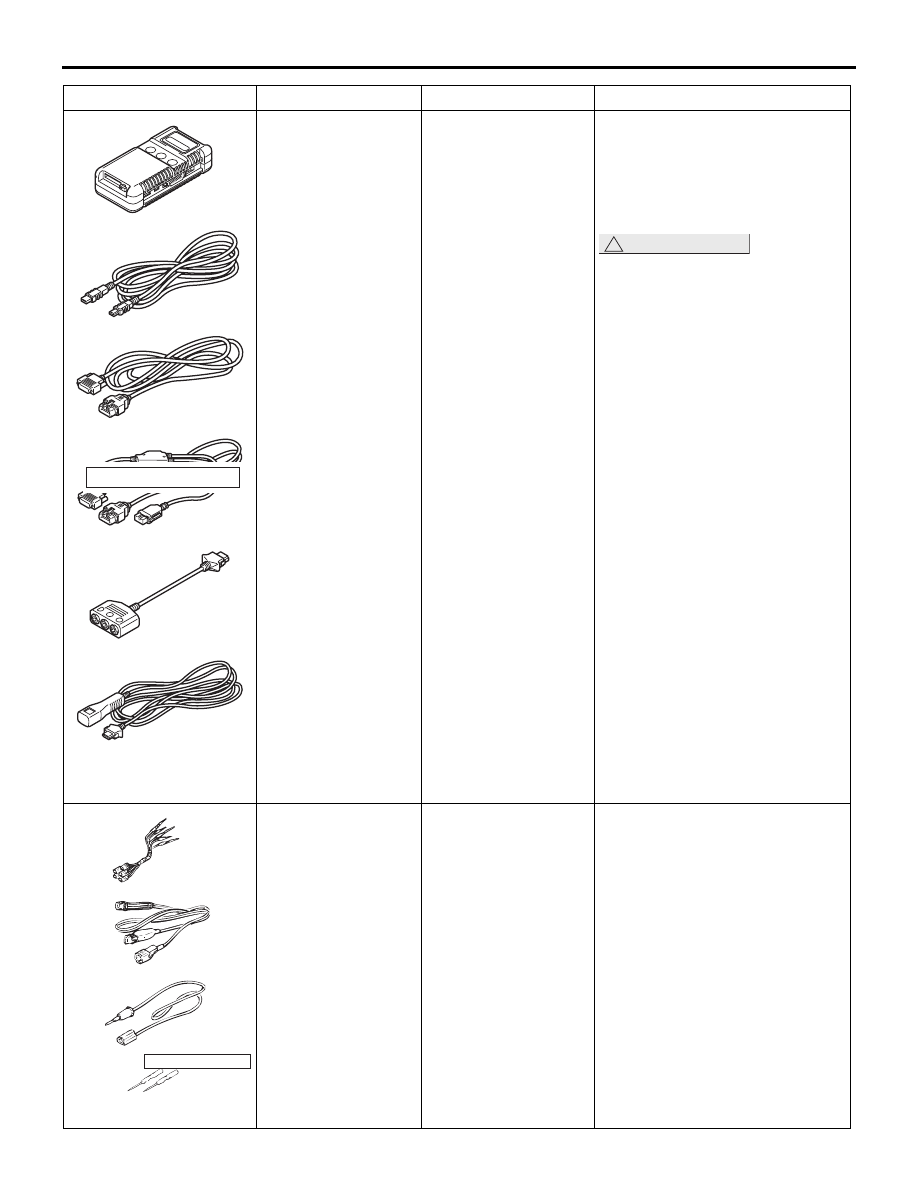

Инструмент

№

Наименование

Применение

НЕ ИСПОЛЬЗОВАТЬ

f

e

d

c

b

a

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

MB991955

a: MB991824
b: MB991827
c: MB991910
d: MB991911
e: MB991825
f: MB991826

Подузел M.U.T.-III

a: Интерфейс связи

транспортного
средства (V.C.I.)

b: Кабель USB

M.U.T.-III

c: Основной жгут

проводов
M.U.T.-III А (для
автомобилей
с коммуникационн
ой шиной CAN)

d: Основной жгут

проводов
M.U.T.-III В (для
автомобилей без
коммуникационно
й шины CAN)

e: Адаптер для

проведения
измерений
M.U.T.-III

f: Жгут проводов

для запуска
M.U.T.-III

Проверка интервала
прерывистой работы
стеклоочистителя ветрового
стекла
Настройка датчика управления
освещением (датчика дождя)

!

ОСТОРОЖНО

В автомобилях с линией
связи CAN для отправки
условной скорости
автомобиля используйте
основной жгут проводов (А)
M.U.T.-III Если подсоединить
основной жгут проводов (B)
системы M.U.T.-III, связь CAN
будет работать неправильно.

BF

НЕ ИСПОЛЬЗОВАТЬ

b

c

d

a

MB991223

MB991223

a: MB991219
b: MB991220
c: MB991221
d: MB991222

Комплект проводов

a: Проверьте жгут
b: Светодиодный

жгут проводов

c: Переходник

светодиодного
жгута проводов

d: Щуп

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

a: Для проверки давления

контактов разъёма

b: Для проверки цепи

электропитания

c: Для проверки цепи

электропитания

d: Для подключения тестера

с локальным питанием

MB992006

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-22

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ
И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1511014600318

См. ГРУППА 00

− Содержание поиска

и устранения неисправностей

Стр.00-6

.

ТАБЛИЦА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ

M1511015000740

Признак неисправности

№
процедуры
проверки

Страница

Стеклоочистители ветрового стекла не работают.

1

Стр.51-23

Стеклоочистители ветрового стекла не работают, когда переключатель
стеклоочистителя ветрового стекла установлен в положение «INT»
(Прерывистый режим работы), «Washer» (Омыватель) или «Mist» (Туман).
Однако, стеклоочистители работают на низкой скорости, когда
переключатель установлен в положение «Lo» (Низкая скорость) и «Hi»
(Высокая скорость).

2

Стр.51-25

Стеклоочистители ветрового стекла не останавливаются в заданном
парковочном положении.

3

Стр.51-26

Стеклоочистители ветрового стекла работают неправильно.

4

Стр.51-28

Не удается настроить интервал прерывистой работы стеклоочистителя
ветрового стекла с помощью соответствующего регулятора.

5

Стр.51-31

Интервал прерывистой работы стеклоочистителя не меняется
в соответствии со скоростью автомобиля.

6

Стр.51-32

Функция датчика дождя не работает <Опция: Автомобили, оборудованные
датчиком управления освещением>.

7

Стр.51-34

Функция датчика дождя работает даже в отсутствие осадков <Опция:
Автомобили, оборудованные датчиком управления освещением>.

8

Стр.51-37

Иногда функция датчика дождя работает даже в отсутствие осадков
<Опция: Автомобили, оборудованные датчиком управления освещением>.

9

Стр.51-39

Омыватель ветрового стекла не работает.

10

Стр.51-40

ПРИМЕЧАНИЕ: В случае выхода из строя
ETACS-ECU защитная функция
стеклоочистителя ветрового стекла
допускает его работу только на низкой
скорости.

MB992006

Сверхтонкий зонд

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

Инструмент

№

Наименование

Применение

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-23

ПРОЦЕДУРА ПРОВЕРКИ 1: Стеклоочистители ветрового стекла не работают.

AB

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

Цепь питания стеклоочистителя ветрового стекла

ETACS-ECU

РЕЛЕ ПЕРЕ-

КЛЮЧЕНИЯ

СКОРОСТИ

СТЕКЛОО-

ЧИСТИТЕЛЯ

ВЕТРОВОГО

СТЕКЛА

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный

АВТОМАТ

ЗАЩИТЫ

ЦЕПИ

РЕЛЕ АВТО-

МАТИЧЕ-

СКОГО ОТ-

КЛЮЧЕНИЯ

СТЕКЛОО-

ЧИСТИТЕЛЯ

ВЕТРОВОГО

СТЕКЛА

ЭЛЕКТРОДВИГАТЕЛЬ

СТЕКЛООЧИСТИТЕЛЯ

ВЕТРОВОГО СТЕКЛА

3

2

5

1

4

A-05

C-309

AC700342

РЕЛЕ

ACC3

A-05 (GR)

Разъемы: A-05

AB

AC612691

ETACS-ECU

C-304

C-309 (B)

Разъемы: C-304, C-309

BX

AC608152

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-24

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепей входного
и выходного сигналов.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Может быть неисправен электродвигатель
стеклоочистителя ветрового стекла, подрулевой
переключатель (ECU рулевой колонки) или
ETACS-ECU. Также проверьте вспомогательную
цепь стеклоочистителя (между клеммой № 8
разъема C-201 подрулевого переключателя
и клеммой № 21 разъема C-301 ETACS-ECU), при
необходимости отремонтируйте.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоочистителя ветрового стекла

• Неисправность подрулевого переключателя

(ECU рулевой колонки)

• Неисправность ETACS-ECU

• Неисправности жгута проводов и разъемов

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностический код M.U.T.-III
Проверьте, был ли зарегистрирован
диагностический код неисправности,
относящийся к ETACS.

Q: Код неисправности сформирован?

ДА :

Выполните диагностику ЭБУ ETACS.
См. ГРУППА 54А

− ETACS

Стр.54A-296

.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Перечень данных M.U.T.-III
Проверьте входной сигнал, относящийся к работе
стеклоочистителя ветрового стекла.

• Поверните ключ зажигания в положение

«ACC».

Элемент №

Название
элемента

Нормальные
условия

Пункт 288

Переключатель
ACC

ON

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

См. ГРУППА 54A

− ETACS, Процедура

проверки 1 «Не поступает сигнал от
переключателя зажигания (ACC)

Стр.54A-323

».

ШАГ 3. Проверить разъем A-05
электродвигателя стеклоочистителя
ветрового стекла

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтируйте соответствующий

разъем.

ШАГ 4. Проверить электродвигатель
стеклоочистителя ветрового стекла.
Убедитесь в том, что электродвигатель
стеклоочистителя ветрового стекла работает
нормально. См.

Стр.51-48

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Замените электродвигатель

стеклоочистителя ветрового стекла.

ШАГ 5. Измерить сопротивление на разъеме
A-05 электродвигателя стеклоочистителя
ветрового стекла.
(1) Отсоедините разъём и измерьте

сопротивление в жгуте проводов.

(2) Измерьте сопротивление на участке между

клеммой № 2 разъема A-05 электродвигателя
стеклоочистителя ветрового стекла
и «массой».

НОРМА: Сопротивление (2

Ω или

менее)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Переход к Шагу 6.

ШАГ 6. Проверить электропроводку между
клеммой № 2 разъема A-05 электродвигателя
стеклоочистителя ветрового стекла
и «массой».

• Проверьте целостность проводов замыкания

на «массу».

Q: Результаты проверки в норме?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.
