Mitsubishi Lancer X. Руководство - часть 439

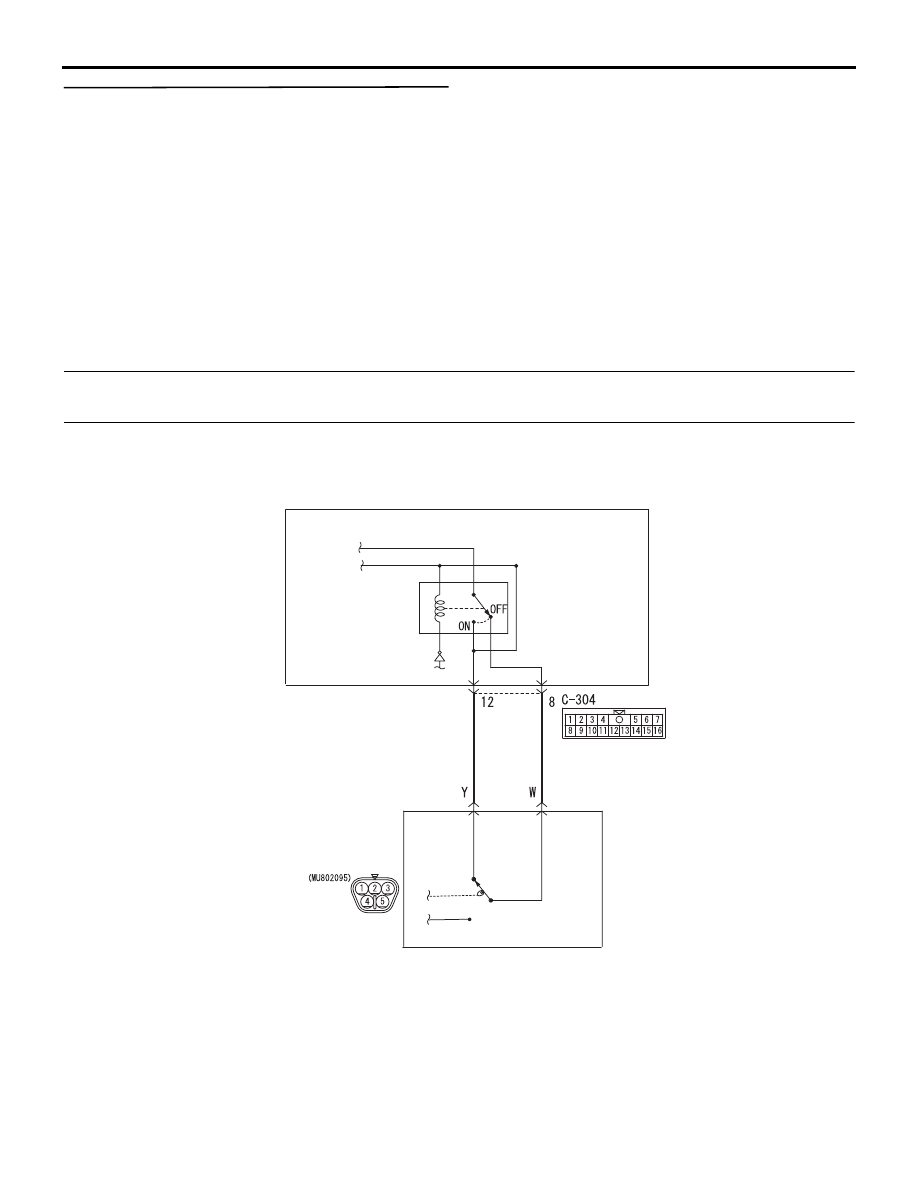

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА
НАРУЖНЫЕ ЭЛЕМЕНТЫ
51-25

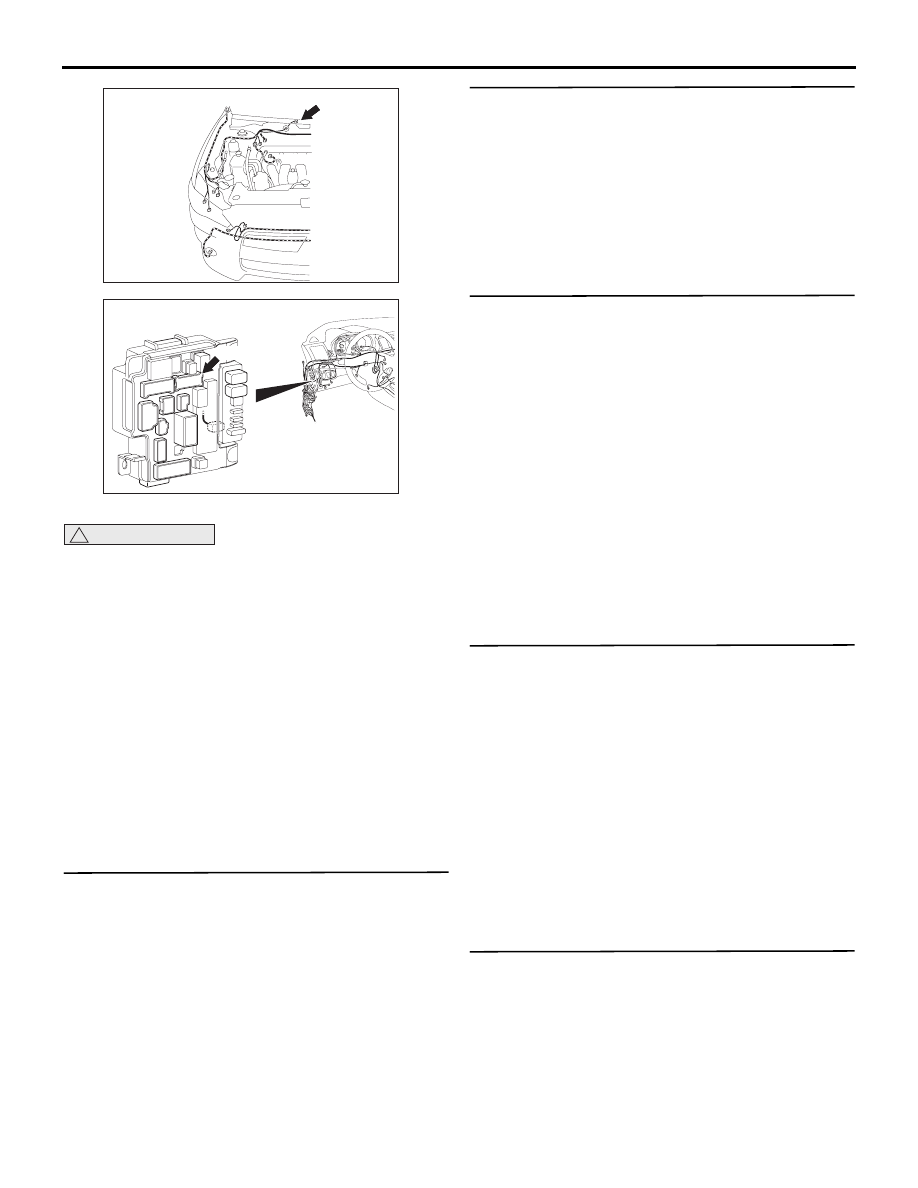

ШАГ 7. Проверить разъем C-304 ETACS-ECU
Q: Результаты проверки в норме?
ДА :
Переход к Шагу 8.
НЕТ :
Отремонтируйте соответствующий
разъем.
ШАГ 8. Измерить напряжение на разъеме
C-309 ETACS-ECU.
(1) Отсоедините разъём и измерьте напряжение
со стороны жгута проводов.
(2) Измерить напряжение между клеммой № 1
разъема C-309 ETACS-ECU и «массой».
НОРМА: Напряжение аккумуляторной
батареи
Q: Результаты проверки в норме?
ДА :
Переход к Шагу 10.
НЕТ :
Переход к Шагу 9.
ШАГ 9. Проверить жгут проводов между
клеммой № 1 разъема C-309 ETACS-ECU
и плавкой перемычкой (34).
• Проверьте целостность цепи питания.
Q: Результаты проверки в норме?
ДА :
Периодически возникающий отказ
(см. ГРУППУ 00
− Методика
использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа
НЕТ :
Отремонтировать жгут электропроводки.

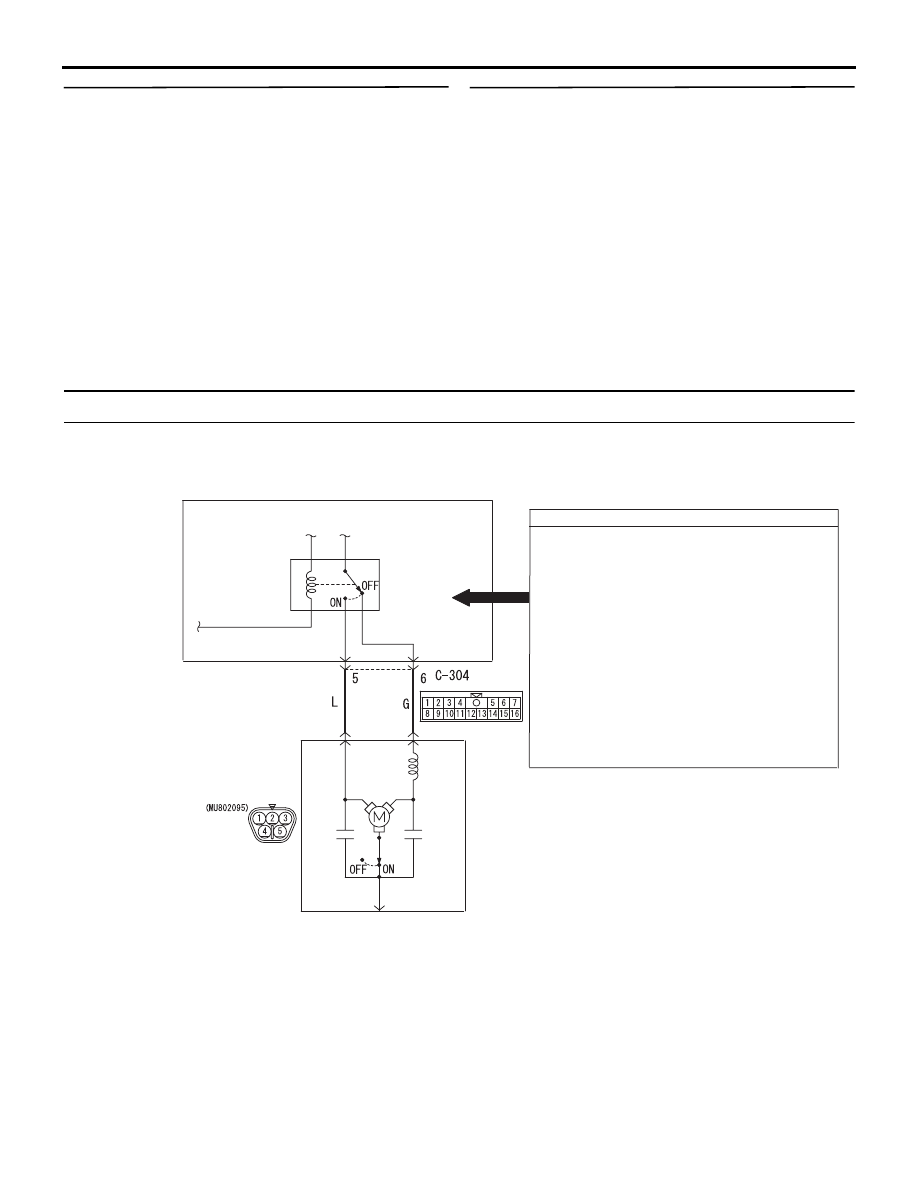

ШАГ 10. Проверить жгут проводов между
клеммами №№ 5, 6 разъема C-304 ETACS-ECU
и клеммами №№ 4 и 1 разъема A-05
электродвигателя стеклоочистителя
ветрового стекла.
• Проверьте входную и выходную линию на
предмет обрыва и короткого замыкания.
Q: Результаты проверки в норме?
ДА :
Переход к Шагу 11.
НЕТ :
Отремонтировать жгут электропроводки.
ШАГ 11. Выполните повторную проверку
системы.
Убедитесь в том, что очистители ветрового стекла
работают нормально.
Q: Результаты проверки в норме?
ДА :
Периодически возникающий отказ
(см. ГРУППУ 00
− Методика
использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа
НЕТ :
Замените ЭБУ ETACS.
ПРОЦЕДУРА ПРОВЕРКИ 2: Стеклоочистители ветрового стекла не работают, когда
переключатель стеклоочистителя ветрового стекла установлен в положение «INT»
(Прерывистый режим работы), «Washer» (Омыватель) или «Mist» (Туман). Однако
стеклоочистители работают на низкой скорости, когда переключатель установлен в положение
«Lo» (Низкая скорость) и «Hi» (Высокая скорость).
!
ОСТОРОЖНО
После замены ЭБУ обязательно убедитесь
в исправности цепей связи.
ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ
Предположительно, стеклоочистители ветрового
стекла находятся в безопасном режиме
вследствие сбоя линий шины LIN.
ВОЗМОЖНЫЕ ПРИЧИНЫ
• Неисправность линии шины LIN
• Неисправность ETACS-ECU
ПРОЦЕДУРА ДИАГНОСТИКИ
ШАГ 1. Диагностический код M.U.T.-III
Проверьте, был ли зарегистрирован
диагностический код неисправности,
относящийся к ETACS.
Q: Код неисправности сформирован?
ДА :
Выполните поиск и устранение
неисправности ETACS. См. ГРУППА 54А
− ETACS
.
НЕТ :
Переход к Шагу 2.
