ЗАЩИТНЫЙ КОЖУХ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-17

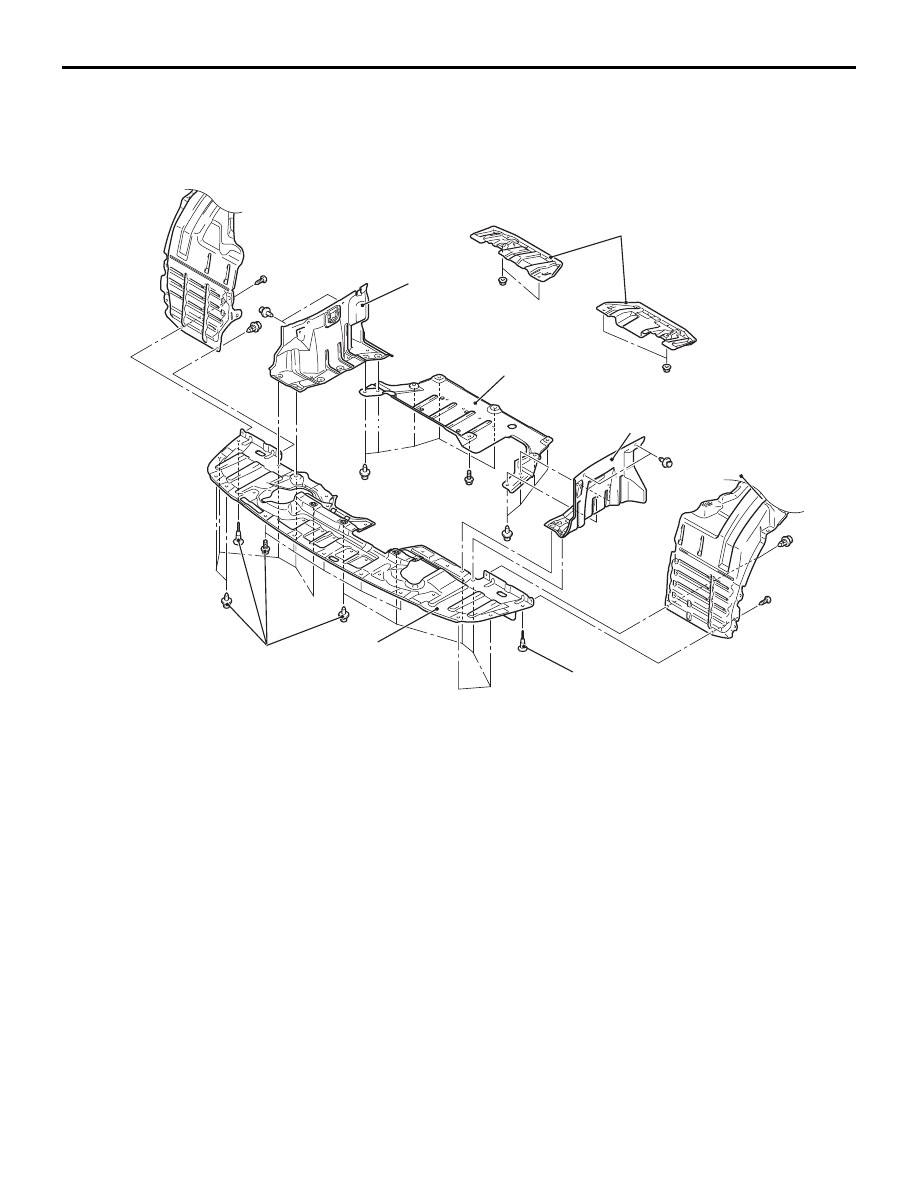

ЗАЩИТНЫЙ КОЖУХ

СНЯТИЕ И УСТАНОВКА

M1511019600313

AC700645

1

5

1

2

4

3

AB

4

6

Последовательность
демонтажа

1.

Крепежные зажимы и болты
моторного отсека

2.

Передняя часть A защиты
моторного отсека

3.

Передняя часть B защиты
моторного отсека

4.

Боковой защитный кожух

5.

Задняя часть передней панели
пола

Последовательность
демонтажа (Продолжение)

ЗАДНИЙ СПОЙЛЕР

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-18

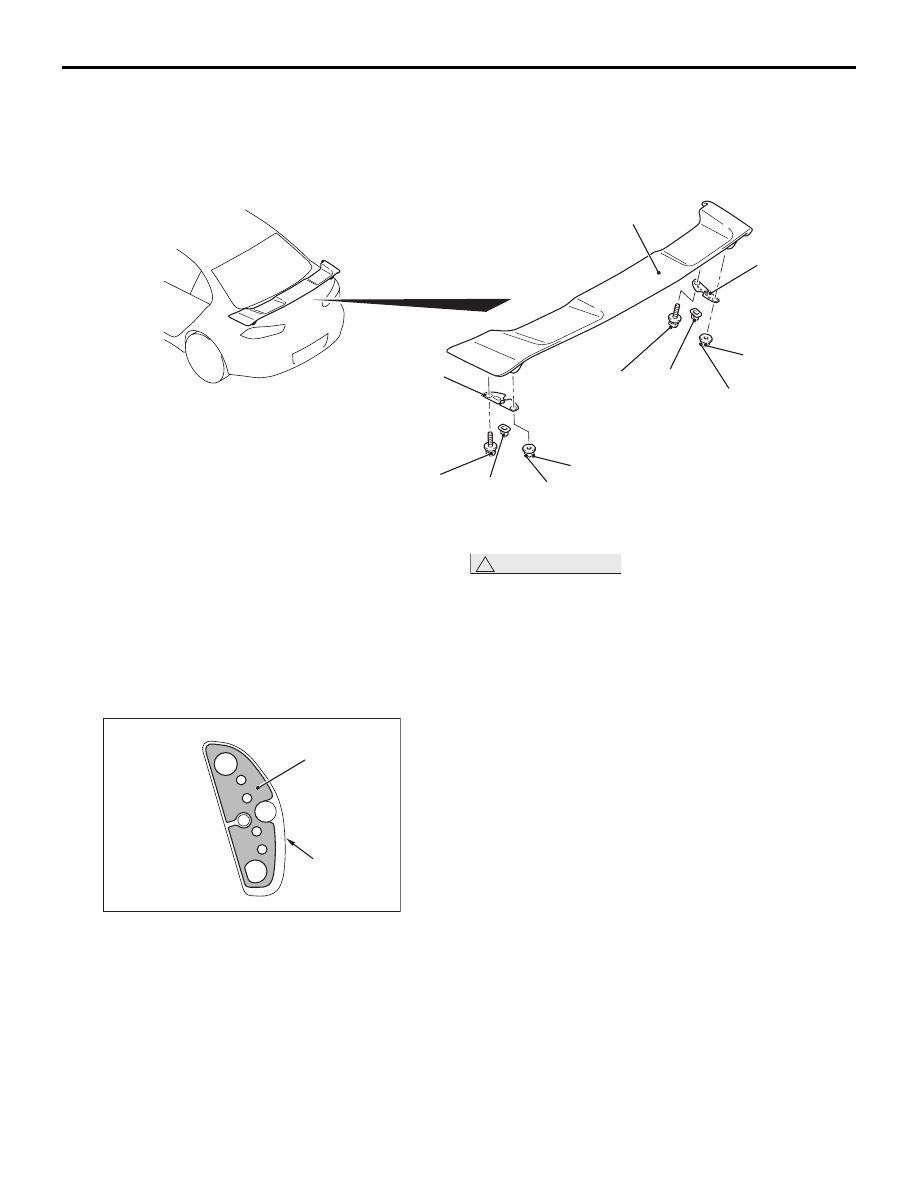

ЗАДНИЙ СПОЙЛЕР

СНЯТИЕ И УСТАНОВКА

M1511006100299

4

4

1

2

5,0 ± 1,0 Нм

5,0 ± 1,0 Нм

5,0 ± 1,0 Нм

2

1

3

5,0 ± 1,0 Нм

AB

AC607962

Последовательность демонтажа

1. Колпачок
2. Изолирующая шайба
3. Задний спойлер в сборе

>>

A

<< 4. Лента

ТОЧКА ОБСЛУЖИВАНИЯ
ДЛЯ УСТАНОВКИ
>>A<< НАНЕСЕНИЕ ЛЕНТЫ

Задний

спойлер

в сборе

AB

Лента

AC609932

1. Место установки

!

ОСТОРОЖНО

• Температура окружающего воздуха должна

быть в пределах от 15 до 40

°C. Рабочая

зона должна быть чистой.

• Если температура окружающего воздуха

ниже 15

°C, подогрейте ленту

и поверхность нанесения до температуры
15-40

°C.

• Следите за тем, чтобы под лентой не

образовались пузырьки воздуха.

2. Процедура установки

(1) Протрите поверхность нанесения ленты

и очистите ее салфеткой, смоченной
в изопропиловом спирте.

(2) Удалите бумажную основу с ленты

и приклейте ее на задний спойлер.

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-19

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО

СТЕКЛА

СПЕЦИФИКАЦИЯ ДЛЯ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ

M1511000301016

Элемент

Стандартное значение

Положение останова рычага/щетки стеклоочистителя
лобового стекла, мм

A (со стороны пассажира):
Металлокерамический край

± 5,0

B (со стороны водителя): Край отделки
передней панели 51,0

±5,0

СМАЗКА

M1511000400032

Элемент

Рекомендованная смазка

Количество

Тяга
электродвигателя
стеклоочистителя

Точка соединения тяги
и соединительной
пластины
электродвигателя
стеклоочистителя

Универсальная смазка SAE
J310, NLGI № 2 или аналог

В соответствии
с требованием

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-20

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1511000602139
