Mitsubishi Lancer X. Руководство - часть 435

AB

a

4

3

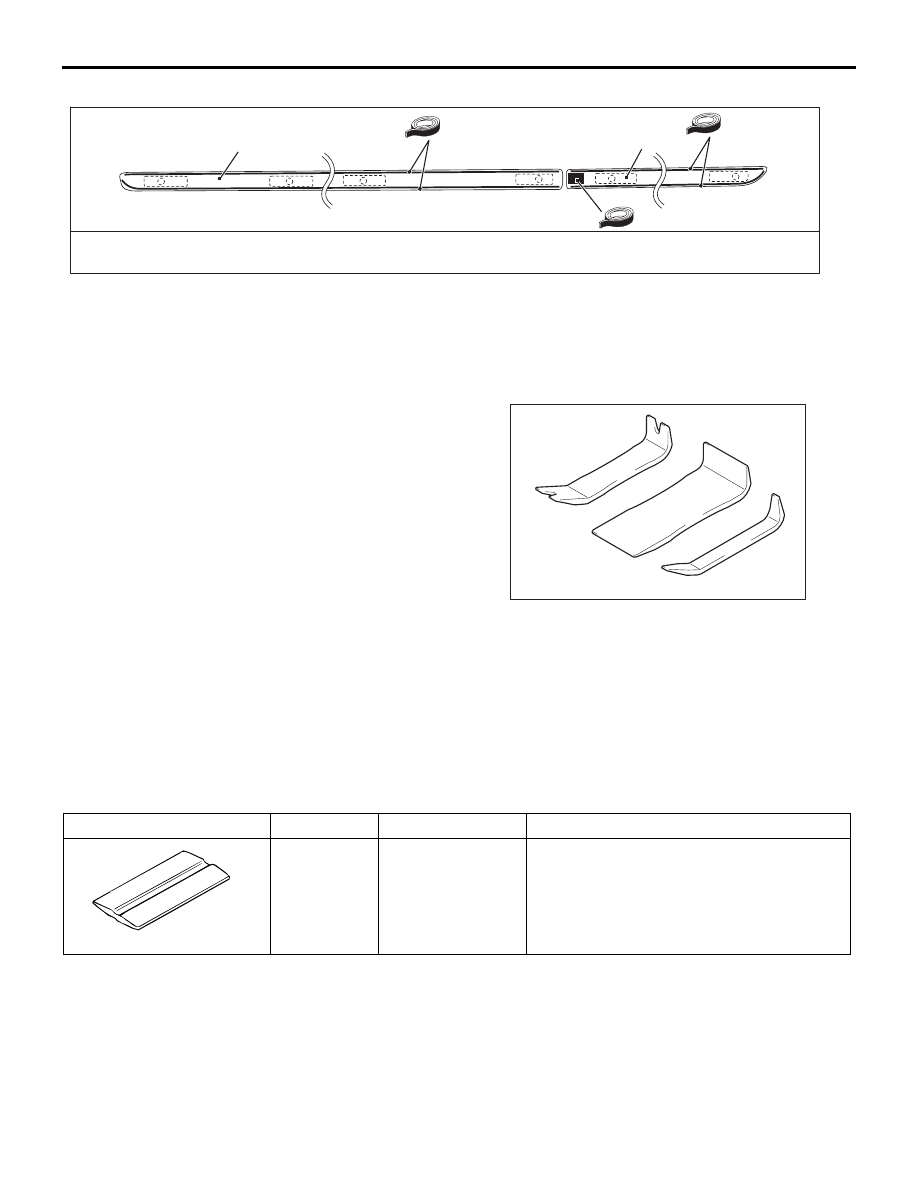

Соединения с помощью двустороннего скотча

Двусторонний скотч: Неоригинальные продукты, а: ширина 4 мм, толщина 1,2 мм,

b : ширина 20 мм, толщина 1,2 мм

b

a

AC612031

Снятие
Снятие передней треугольной
декоративной панели
1. Передняя треугольная

декоративная панель

Порядок демонтажа молдинга
желоба крыши

<<

A

>>

2. Молдинг желоба крыши
3. Защитный молдинг передней двери
4. Защитный молдинг задней двери

УПЛОТНЕНИЕ ПРОЕМА ДВЕРИ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-9

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ МОЛДИНГА ЖЕЛОБА
КРЫШИ

AC604306

ПРИМЕЧАНИЕ: С помощью имеющегося
в продаже съемника декоративных
элементов (каучукового) выньте молдинг
желоба крыши, как показано на рисунке.

УПЛОТНЕНИЕ ПРОЕМА ДВЕРИ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1511000601846

Инструмент

№

Наименование

Применение

MB990528

MB990528

Шпатель для
удаления клейкой
ленты

Установка уплотнения проема двери

УПЛОТНЕНИЕ ПРОЕМА ДВЕРИ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-10

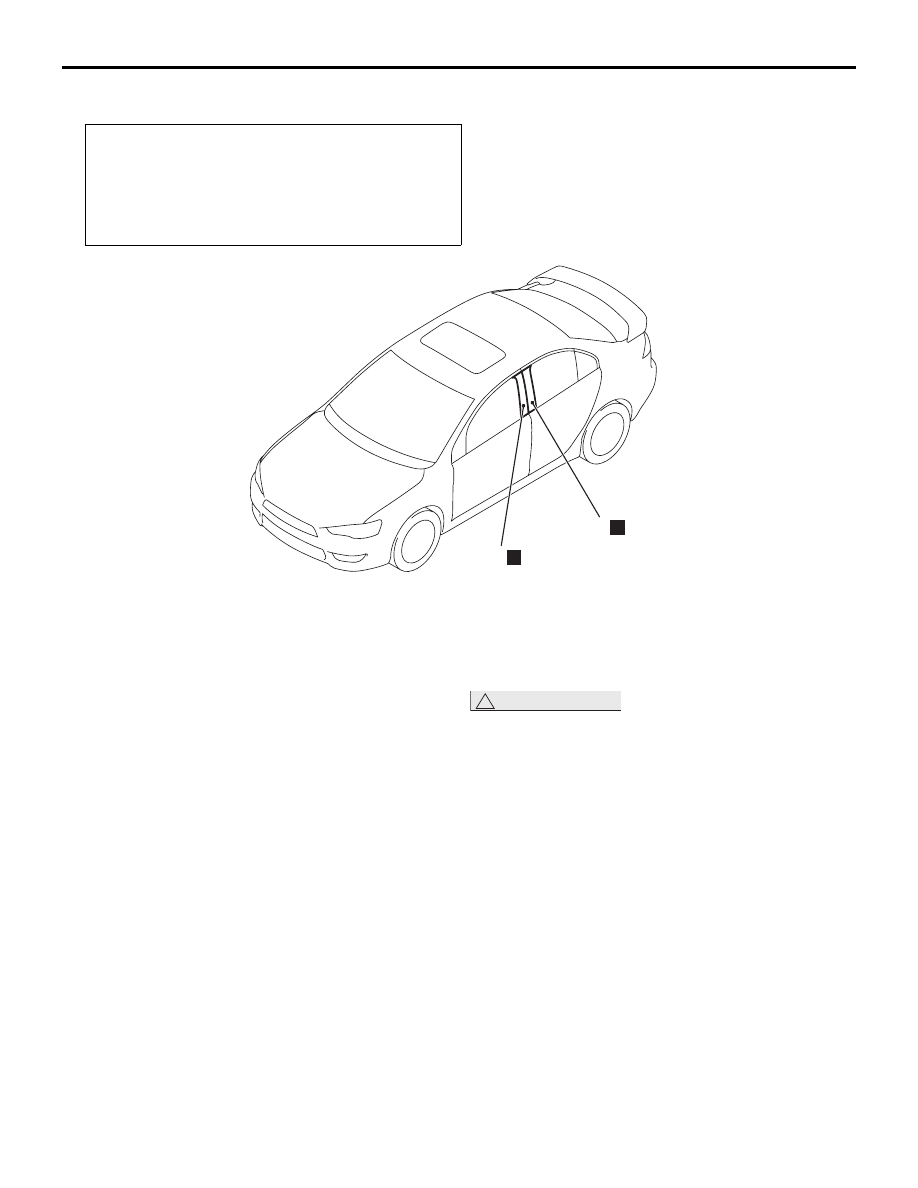

СНЯТИЕ И УСТАНОВКА

M1511024100422

Операции перед снятием и после установки
• Снятие и установка направляющих стекла двери

(См. ГРУППА 42

− Направляющие стекла двери

и прокладка двери

Стр.42A-99

).

• Снятие и установка молдинга кольцевой прокладки

двери (См. ГРУППА 42

− Направляющие стекла двери

и прокладка двери

Стр.42A-99

).

AC607959

1

2

N

N

AB

Последовательность демонтажа

<<

A

>>

>>

A

<<

1.

Заднее уплотнение проема
передней двери

<<

A

>>

>>A<<

2.

Переднее уплотнение проема
задней двери

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ УПЛОТНИТЕЛЕЙ
ПРОЕМА ДВЕРИ

!

ОСТОРОЖНО

Соблюдайте осторожность, чтобы не обжечься
о горячую дверную панель или ленту.
1. Подогрейте ленту с помощью фена.
2. Отогните край ленты, затем снимите ленту

параллельно поверхности нанесения.

УПЛОТНЕНИЕ ПРОЕМА ДВЕРИ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-11

ТОЧКА ОБСЛУЖИВАНИЯ ДЛЯ
УСТАНОВКИ

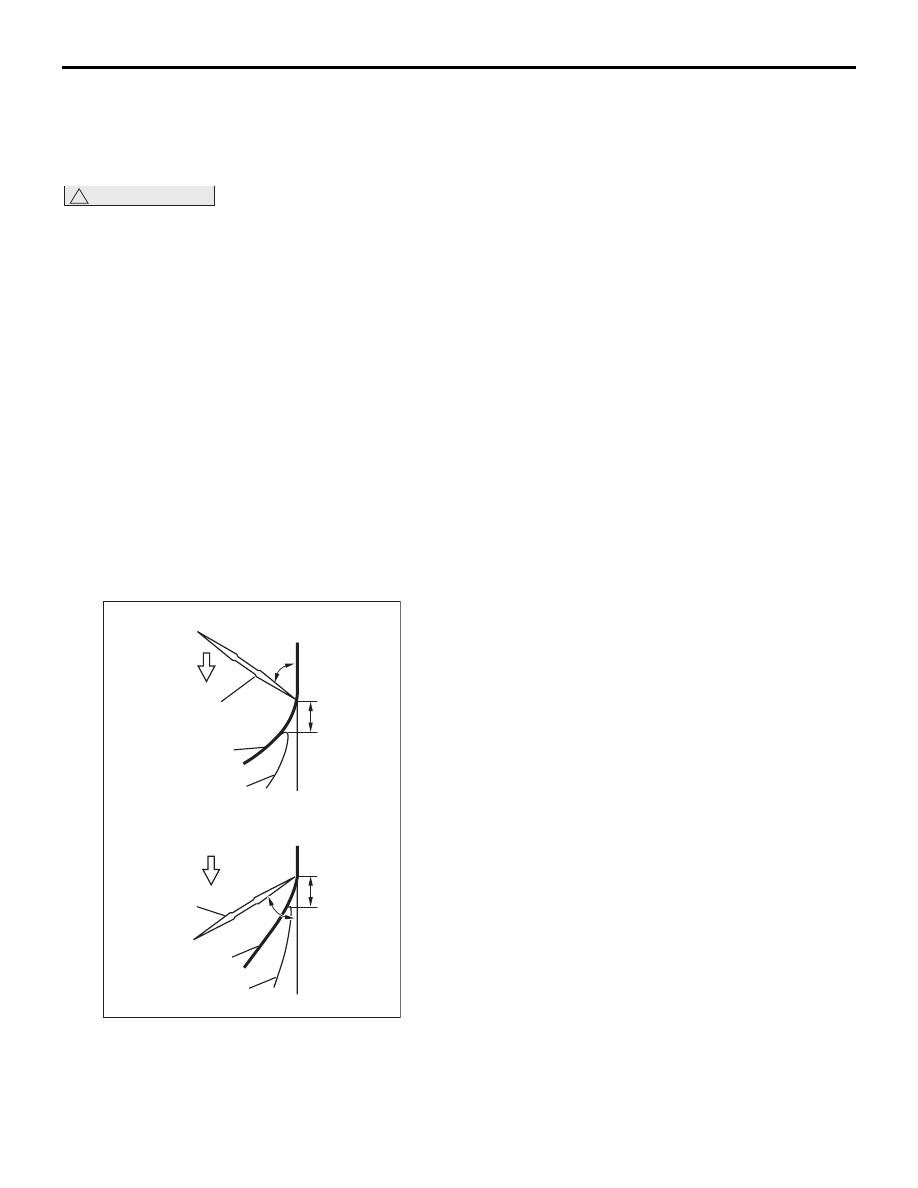

>>A<< УСТАНОВКА УПЛОТНИТЕЛЕЙ
ПРОЕМА ДВЕРИ

!

ОСТОРОЖНО

• Температура окружающего воздуха должна

быть в пределах от 20 до 30

°C. Рабочая

зона должна быть чистой. Оптимальная
температура окружающей среды при
нанесении ленты составляет 25

°C.

• Если температура окружающей среды

ниже 15

°C, подогрейте ленту

и поверхность нанесения до температуры
20-30

°C. Если температура окружающей

среды 35

°C или выше, дайте им остыть.

Адгезивные свойства ленты ухудшаются
при низкой температуре, поэтому лента
может легко отклеиться. При высокой
температуре лента размягчается.

• В начале процесса нанесения ленты будьте

особенно внимательны. Если конец ленты
невозможно наклеить в указанном
положении с точностью менее 1 мм
(0,04 дюйма), это может ухудшить внешний
вид или адгезивные свойства.

•

от 3 до 7

см/сек.

от 3 до 7

см/сек.

<Направление натяжения>

<Направление нажима>

Защитная бумага

Прокладка двери

Защитная бумага

Прокладка двери

10 – 20

10 – 20

от 30 до 45°

от 40 до 50°

MB990528

Ед. измерения: мм

MB990528

AD

AC303428

Наносить ленту следует с постоянной

скоростью и давлением, с помощью
специального инструмента MB990528. Если
при наклейке ленты скорость или
давление меняются, или прерывается
процесс наклейки, на поверхности ленты
может появиться неглубокая бороздка
(поперечная борозда, называемая «Линия
скачка уплотнения»). Однако, если
наносить ленту слишком быстро, под
лентой могут образоваться пузырьки
воздуха.

1. Оберните наконечник специального

инструмента мягкой тканью (из синтетического
волокна).

2. Для обезжиривания поверхности для

нанесения ленты используйте уайт-спирит.

3. Удалите все загрязнения с ленты.

36

Ед. измерения: мм

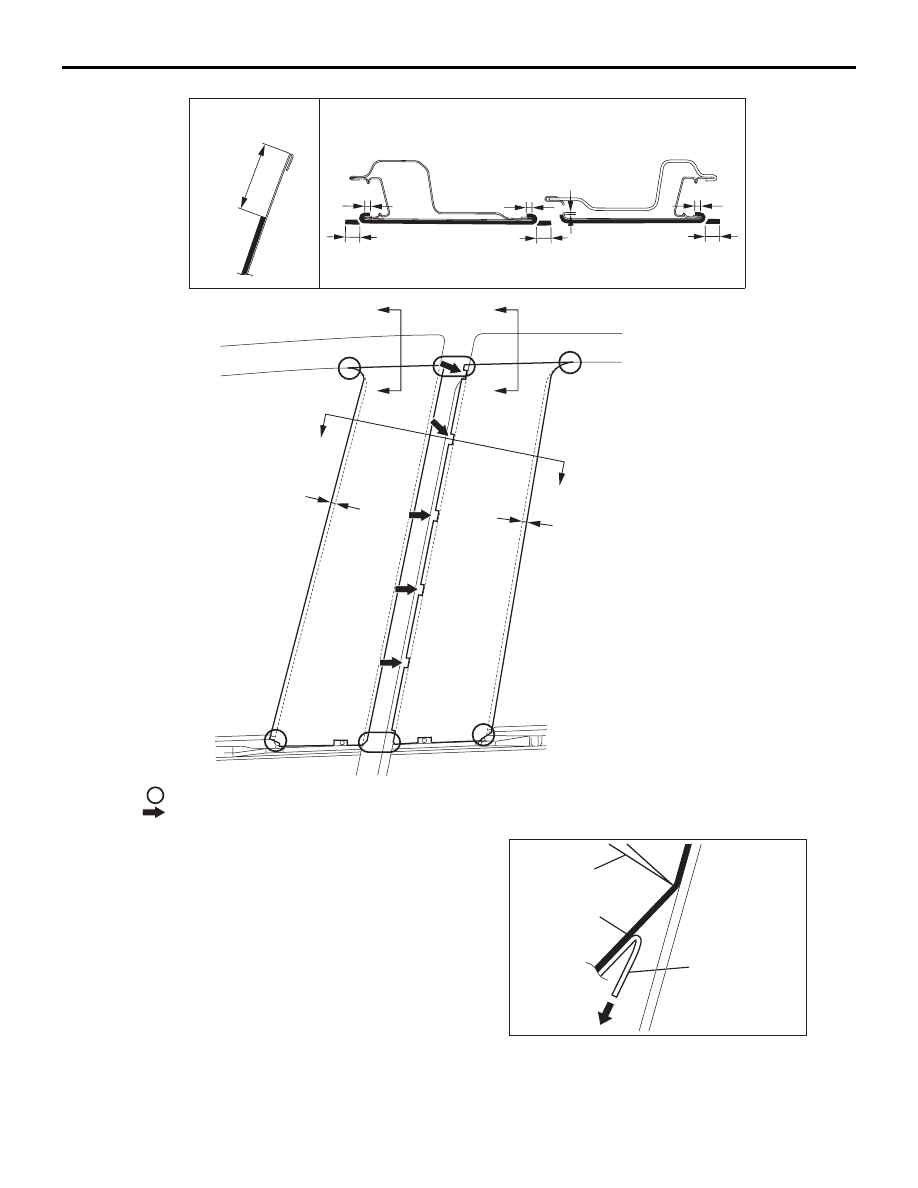

Разрез B – B

A

A

A

A

B

B

Разрез А – А

: Места Т-образных распорок для крепления защитной прокладки проема двери (всего 5 точек).

: Точки расположения ленты

3

3

3

1

4

4

4

4

4

AB

AC607960

AC506859

УПЛОТНЕНИЕ ПРОЕМА ДВЕРИ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-12

4. Наклейте уплотнение проема двери

в соответствии с приведенной ниже
процедурой.
(1) Приложите ленту в верхней и нижней

точках.

(2) Оторвите защитную полоску в верхней

части ленты и временно закрепите ее.

(3) Оторвите защитную полоску до половины

длины ленты.

Прокладка

двери

Защитная

бумага

MB990528

AI

AC402197

(4) Наклейте ленту с помощью специального

инструмента, одновременно отрывая
остальную часть защитной полоски.
