Mitsubishi Lancer X. Руководство - часть 433

51-1

ГРУППА 51

НАРУЖНЫЕ

ЭЛЕМЕНТЫ

СОДЕРЖАНИЕ

ДЕТАЛИ ДЛЯ УЛУЧШЕНИЯ
АЭРОДИНАМИЧЕСКИХ



СВОЙСТВ . . . . . . . . . . . . . . . . . . . . .

51-3

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . .

51-3

УЗЕЛ ПЕРЕДНЕГО БАМПЕРА



И РЕШЕТКА РАДИАТОРА. . . . . . . .

51-3

АДГЕЗИВНЫЕ МАТЕРИАЛЫ . . . . . . . . . .

51-3

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . .

51-4

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . .

51-5

ЗАДНИЙ БАМПЕР В СБОРЕ. . . . . .

51-7

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . .

51-7

ОТДЕЛКА И МОЛДИНГИ . . . . . . . . .

51-8

АДГЕЗИВНЫЕ МАТЕРИАЛЫ . . . . . . . . . .

51-8

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  . . . . . . .

51-8

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . .

51-8

УПЛОТНЕНИЕ ПРОЕМА ДВЕРИ. . .

51-9

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  . . . . . . .

51-9

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . .

51-10

БОКОВОЙ СПОЙЛЕР  . . . . . . . . . . .

51-13

АДГЕЗИВНЫЕ МАТЕРИАЛЫ . . . . . . . . . .

51-13

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . .

51-14

БРЫЗГОВИК. . . . . . . . . . . . . . . . . . .

51-16

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . .

51-16

ЗАЩИТНЫЙ КОЖУХ . . . . . . . . . . . .

51-17

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . .

51-17

ЗАДНИЙ СПОЙЛЕР  . . . . . . . . . . . . .

51-18

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

51-18

СТЕКЛООЧИСТИТЕЛЬ



И ОМЫВАТЕЛЬ



ВЕТРОВОГО СТЕКЛА  . . . . . . . . . . .

51-19

СПЕЦИФИКАЦИЯ ДЛЯ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . .

51-19

СМАЗКА  . . . . . . . . . . . . . . . . . . . . . . . . . . .

51-19

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ . . . . . .

51-20

ПОИСК И УСТРАНЕНИЕ



НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

51-22

СТАНДАРТНАЯ ПРОЦЕДУРА



ДИАГНОСТИКИ ПРИ ПОИСКЕ



И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ  . .

51-22

ТАБЛИЦА ПРИЗНАКОВ



НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

51-22

ПРОЦЕДУРА ПРОВЕРКИ 1:



Стеклоочистители ветрового стекла



не работают.. . . . . . . . . . . . . . . . . . . . . . . .

51-23

ПРОЦЕДУРА ПРОВЕРКИ 2:



Стеклоочистители ветрового стекла



не работают, когда переключатель
стеклоочистителя ветрового стекла



установлен в положение «INT»



(Прерывистый режим работы), «Washer»
(Омыватель) или «Mist» (Туман). Однако
стеклоочистители работают на низкой



скорости, когда переключатель



установлен в положение «Lo» (Низкая



скорость) и «Hi» (Высокая скорость). . . . .

51-25

ПРОЦЕДУРА ПРОВЕРКИ 3:



Стеклоочистители ветрового стекла



не останавливаются в заданном



парковочном положении.  . . . . . . . . . . . . .

51-26

Продолжение

51-2

ПРОЦЕДУРА ПРОВЕРКИ 4:



Стеклоочистители ветрового



стекла работают неправильно.  . . . . . . . .

51-28

ПРОЦЕДУРА ПРОВЕРКИ 5:



Не удается настроить интервал



прерывистой работы стеклоочистителя



ветрового стекла с помощью



соответствующего регулятора.  . . . . . . . .

51-31

ПРОЦЕДУРА ПРОВЕРКИ 6: Интервал



прерывистой работы стеклоочистителя



не меняется в соответствии со скоростью
автомобиля. . . . . . . . . . . . . . . . . . . . . . . . .

51-32

ПРОЦЕДУРА ПРОВЕРКИ 7: Функция



датчика дождя не работает. <Опция:



Автомобили, оборудованные датчиком



управления освещением>  . . . . . . . . . . . .

51-34

ПРОЦЕДУРА ПРОВЕРКИ 8: Функция



датчика дождя работает даже



в отсутствие осадков. <Опция: Автомобили,
оборудованные датчиком управления
освещением>. . . . . . . . . . . . . . . . . . . . . . .

51-37

ПРОЦЕДУРА ПРОВЕРКИ 9: Иногда



функция датчика дождя работает даже



в отсутствие осадков. <Опция: Автомобили,
оборудованные датчиком управления
освещением>. . . . . . . . . . . . . . . . . . . . . . .

51-39

ПРОЦЕДУРА ПРОВЕРКИ 10: Омыватель



ветрового стекла не работает.. . . . . . . . .

51-40

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА . . .

51-42

ПРОВЕРКА РАБОТЫ



СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО



СТЕКЛА В ПРЕРЫВИСТОМ РЕЖИМЕ  . .

51-42

ФУНКЦИЯ НАСТРОЙКИ . . . . . . . . . . . . . .

51-42

СТЕКЛООЧИСТИТЕЛЬ ВЕТРОВОГО



СТЕКЛА  . . . . . . . . . . . . . . . . . . . . . . . . . . .

51-44

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . .

51-44

ОСМОТР  . . . . . . . . . . . . . . . . . . . . . . . . . .

51-48

ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА. . . .

51-50

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . .

51-50

ОСМОТР  . . . . . . . . . . . . . . . . . . . . . . . . . .

51-51

ДАТЧИК УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ.

51-52

СНЯТИЕ И УСТАНОВКА ДАТЧИКА



УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ. . . . . . . . .

51-52

Настройка датчика управления



освещением (датчика дождя) . . . . . . . . . .

51-53

ОМЫВАТЕЛЬ ФАРЫ . . . . . . . . . . . .

51-53

ПОИСК И УСТРАНЕНИЕ



НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

51-53

СТАНДАРТНАЯ ПРОЦЕДУРА



ДИАГНОСТИКИ ПРИ ПОИСКЕ



И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ  . .

51-53

Процедура выявления: Омыватель



фары не работает.. . . . . . . . . . . . . . . . . . .

51-54

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА . . .

51-57

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ



ОМЫВАТЕЛЯ ФАР. . . . . . . . . . . . . . . . . . .

51-57

ОМЫВАТЕЛЬ ФАРЫ . . . . . . . . . . . . . . . . .

51-58

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

51-58

ЛОГОТИП . . . . . . . . . . . . . . . . . . . . . .

51-59

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

51-59

НАРУЖНОЕ ЗЕРКАЛО . . . . . . . . . . .

51-60

СПЕЦИФИКАЦИЯ ДЛЯ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . .

51-60

ПОИСК И УСТРАНЕНИЕ



НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

51-61

СТРАТЕГИЯ ПОИСКА И УСТРАНЕНИЯ
НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

51-61

ТАБЛИЦА ПРИЗНАКОВ



НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

51-61

ПРОЦЕДУРА ПРОВЕРКИ 1:



Все наружные зеркала с подогревом



не работают . . . . . . . . . . . . . . . . . . . . . . . .

51-61

ПРОЦЕДУРА ПРОВЕРКИ 2:



Один из элементов подогревателя



наружного зеркала не работает.. . . . . . . .

51-63

НАРУЖНОЕ ЗЕРКАЛО  . . . . . . . . . . . . . . .

51-67

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

51-67

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

51-69

ДЕТАЛИ ДЛЯ УЛУЧШЕНИЯ АЭРОДИНАМИЧЕСКИХ СВОЙСТВ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-3

ДЕТАЛИ ДЛЯ УЛУЧШЕНИЯ АЭРОДИНАМИЧЕСКИХ

СВОЙСТВ

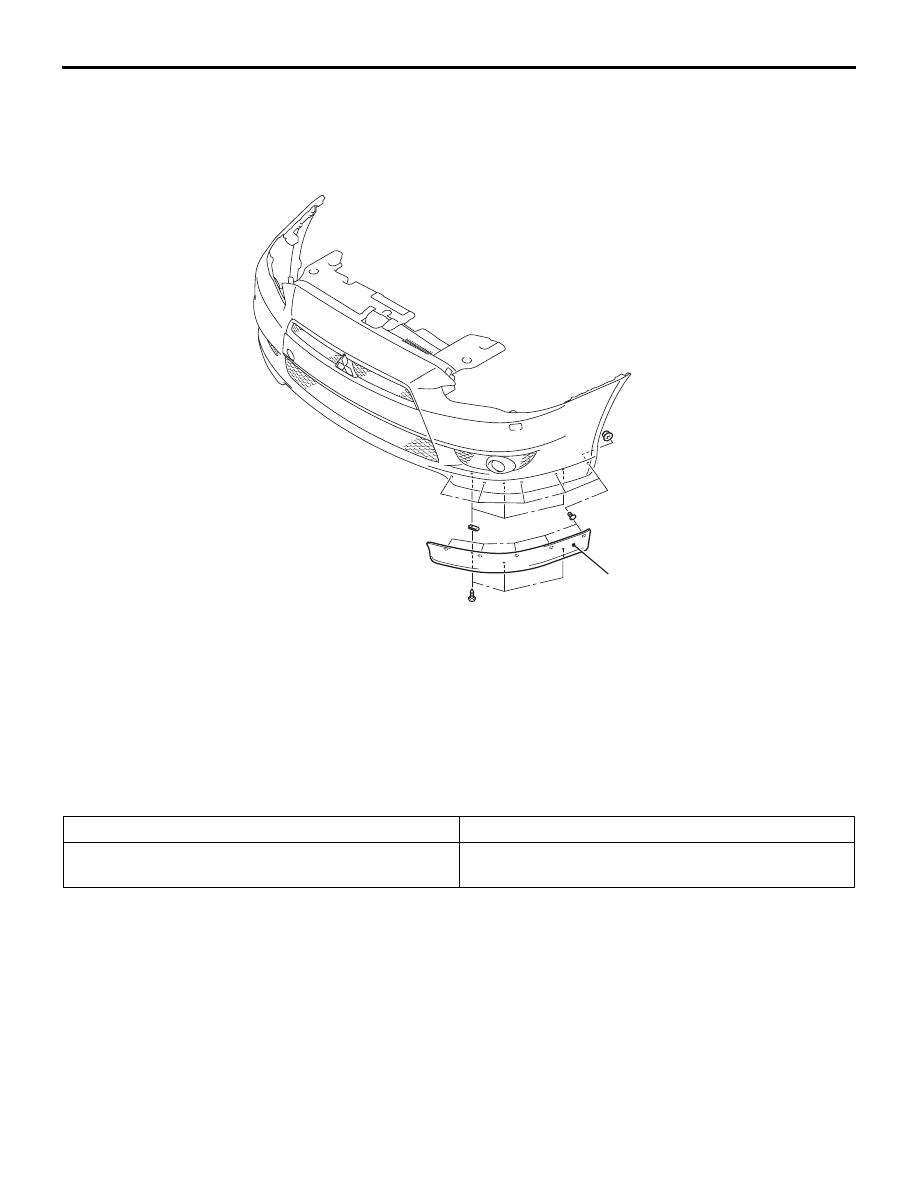

СНЯТИЕ И УСТАНОВКА

M1511005000062

AC608628

1

AD

Этап демонтажа

•

Передняя часть A защиты
моторного отсека (См.

Стр.51-17

)

1.

Нижний спойлер

УЗЕЛ ПЕРЕДНЕГО БАМПЕРА И РЕШЕТКА РАДИАТОРА

АДГЕЗИВНЫЕ МАТЕРИАЛЫ

M1511000501689

Место нанесения

Рекомендованный герметик

Знак в виде трех алмазов спереди

Двусторонний скотч: Неоригинальный продукт,
толщина 0,6 мм

УЗЕЛ ПЕРЕДНЕГО БАМПЕРА И РЕШЕТКА РАДИАТОРА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-4

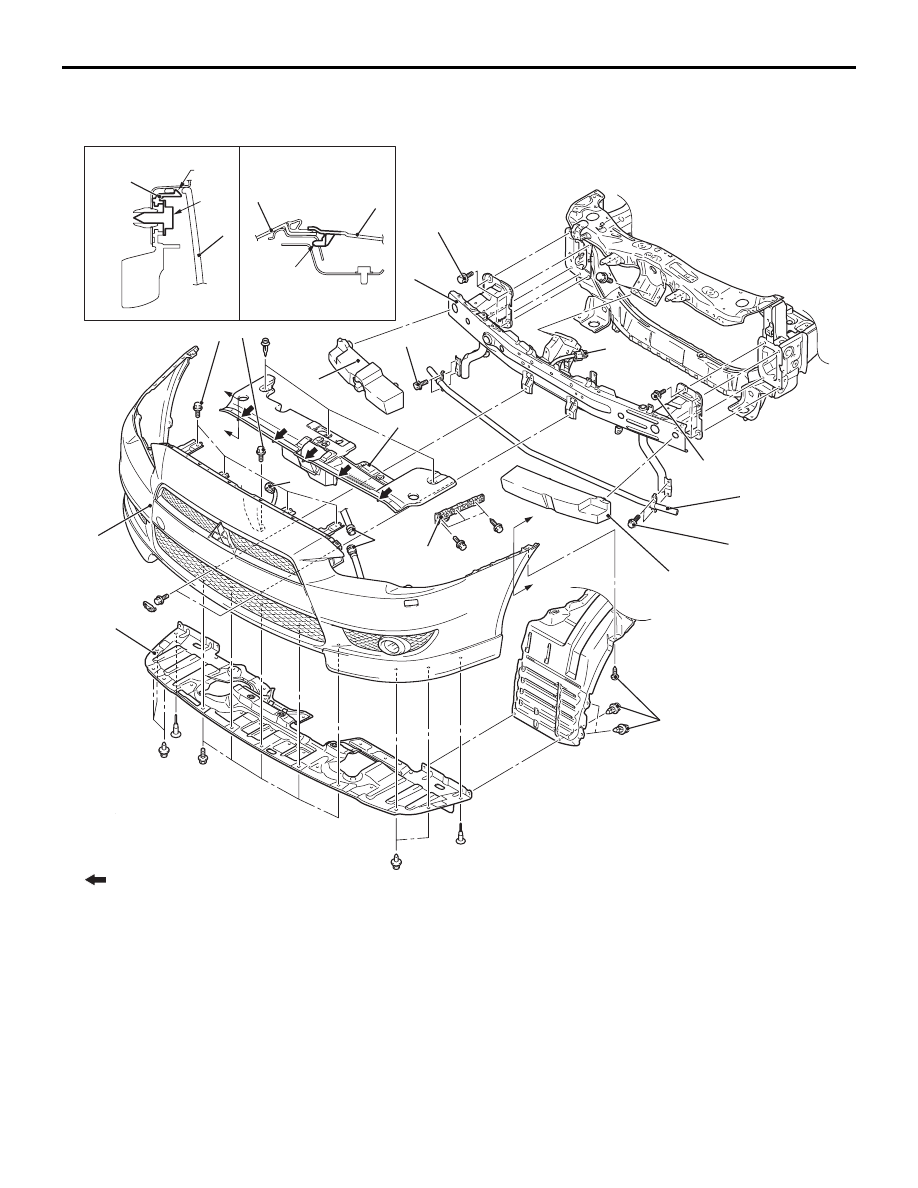

СНЯТИЕ И УСТАНОВКА

M1511025400299

4

5

4

3

8,5 ± 3,5 Нм

8,5 ± 3,5 Нм

10

8

Выступ

7

6

6

1

20 ± 5 Нм

9

2

8

6

7

5,0 ± 2 Нм

20 ± 5 Нм

Винт

Захват

: Выступы (треугольные отметки, обозначающие

  выступы, нанесены на верхней поверхности)

Разрез B – B

Разрез А – А

B

B

A

A

AB

1

AC700445

Последовательность



демонтажа

•

Воздухозаборник
воздухоочистителя (См. ГРУППА
15, Воздухоочиститель
<4A9>

Стр.15-3

, <4B1>

Стр.15-3

)

1. Крышка крепления фары
2. Крепежные зажимы и винты

подкрылка

3. Передняя часть A защиты

моторного отсека

4. Соединение разъема жгута

проводов переднего бампера

5. Соединение шланга омывателя

фары <Автомобили с омывателем
фар>

6. Узел переднего бампера и решетка

радиатора

7. Боковой кронштейн переднего

бампера

8. Средняя часть переднего бампера

Последовательность



демонтажа (Продолжение)
