СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-49

РАБОТА ЭЛЕКТРОДВИГАТЕЛЯ
СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО
СТЕКЛА В ПОЛОЖЕНИИ ОСТАНОВА

1. Подсоедините аккумулятор

к электродвигателю стеклоочистителя, как
показано на рисунке (A).

2. Запустите электродвигатель стеклоочистителя

на низкой скорости, затем отсоедините
аккумулятор во время вращения
электродвигателя и убедитесь в том, что
электродвигатель остановился.

3. Подсоедините аккумулятор

к электродвигателю стеклоочистителя, как
показано на рисунке (B).

4. Подсоедините клеммы разъема

электродвигателя стеклоочистителя, как
показано на рисунке (B).

5. Убедитесь в том, что электродвигатель

стеклоочистителя работает на низкой
скорости, а затем останавливается
в положении автоматического останова.

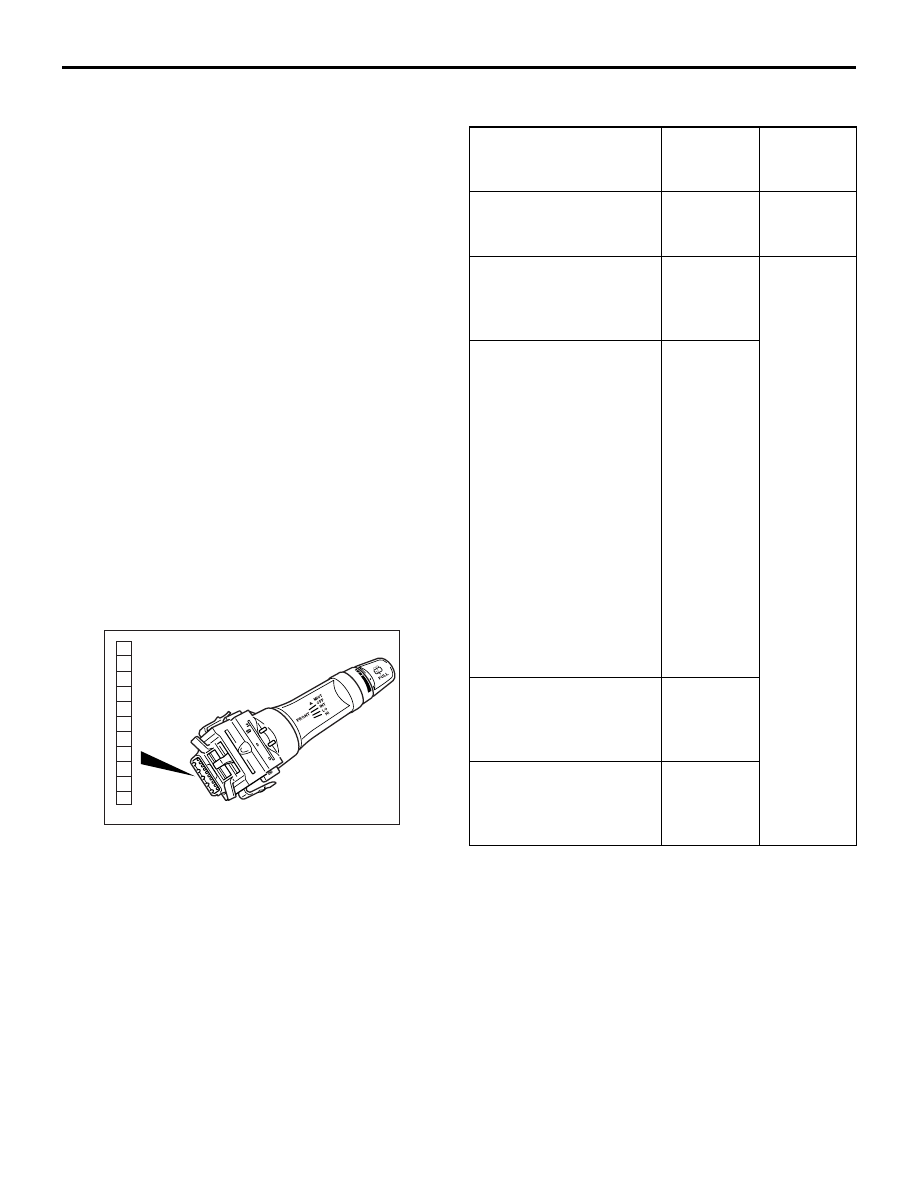

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО
СТЕКЛА

AC609144

1

6

8

11

10

9

7

5

4

3

2

AB

Проверьте целостность цепи между клеммами
переключателя.

Положение
переключателя

Подклю-



чение
тестера

Номи-



нальное
состояние

OFF

6

− 11,

6

− 10,

6

− 9, 6 − 8

Разрыв
цепи

Переключатель
очистителя ветрового
стекла в режиме
тумана:

6

− 11

Замкнута
(менее
2 Ом)

Регулятор прерывистой
работы
стеклоочистителя
<автомобили без
системы
автоматического
управления
освещением>
Переключатель
автоматической
работы
стеклоочистителя
<автомобили
с системой
автоматического
управления
освещением>

6

− 10

Переключатель низкой
скорости работы
очистителя ветрового
стекла

6

− 9

Переключатель
высокой скорости
работы очистителя
ветрового стекла

6

− 8

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-50

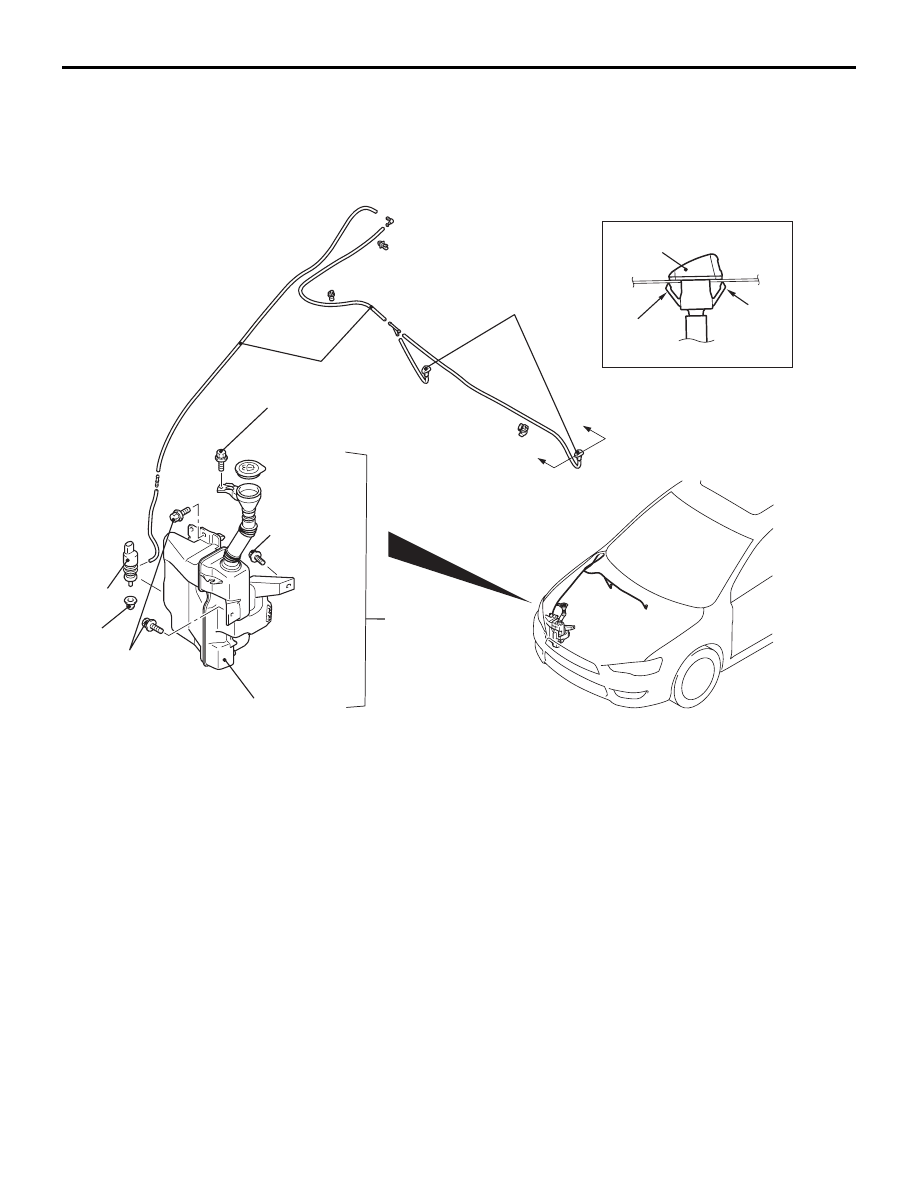

ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

СНЯТИЕ И УСТАНОВКА

M1511008200991

6

10,5 ± 2,5 Нм

10,5 ± 2,5 Нм

4,0 ± 2,0 Нм

Захват

Захват

Разрез А – А

AB

A

A

5

4

3

2

1

1

AC607948

•

Узел переднего бампера
и решетка радиатора
(см.

Стр.51-4

)

Последовательность демонтажа
форсунки омывателя ветрового
стекла

•

Соединение шланга омывателя
ветрового стекла

•

Шумоизоляция капота <некоторые
модели> (См. ГРУППА 42A, Капот

Стр.42A-6

)

1. Форсунка омывателя ветрового

стекла

Последовательность демонтажа
шланга омывателя

•

Узел переднего бампера и решетка
радиатора (см.

Стр.51-4

)

•

Соединение форсунки
омывателя/электродвигателя
омывателя

2. Шланг омывателя ветрового стекла

Последовательность демонтажа
бачка омывателя

•

Узел переднего бампера и решетка
радиатора (см.

Стр.51-4

)

•

Соединение шланга омывателя
ветрового стекла

3. Бачок омывателя ветрового стекла

в сборе

4. Электродвигатель омывателя

ветрового стекла

5. Бачок омывателя ветрового стекла
Последовательность демонтажа
электродвигателя омывателя

•

Узел переднего бампера и решетка
радиатора (см.

Стр.51-4

)

•

Соединение шланга омывателя
ветрового стекла

4. Электродвигатель омывателя

ветрового стекла

6. Изолирующая шайба

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-51

ПРИМЕЧАНИЕ: Инструкции по снятию
и установке переключателя стеклоочистителя
и омывателя см. ГРУППА 54A, Подрулевой
переключатель

Стр.54A-242

.

ОСМОТР

M1511008300363

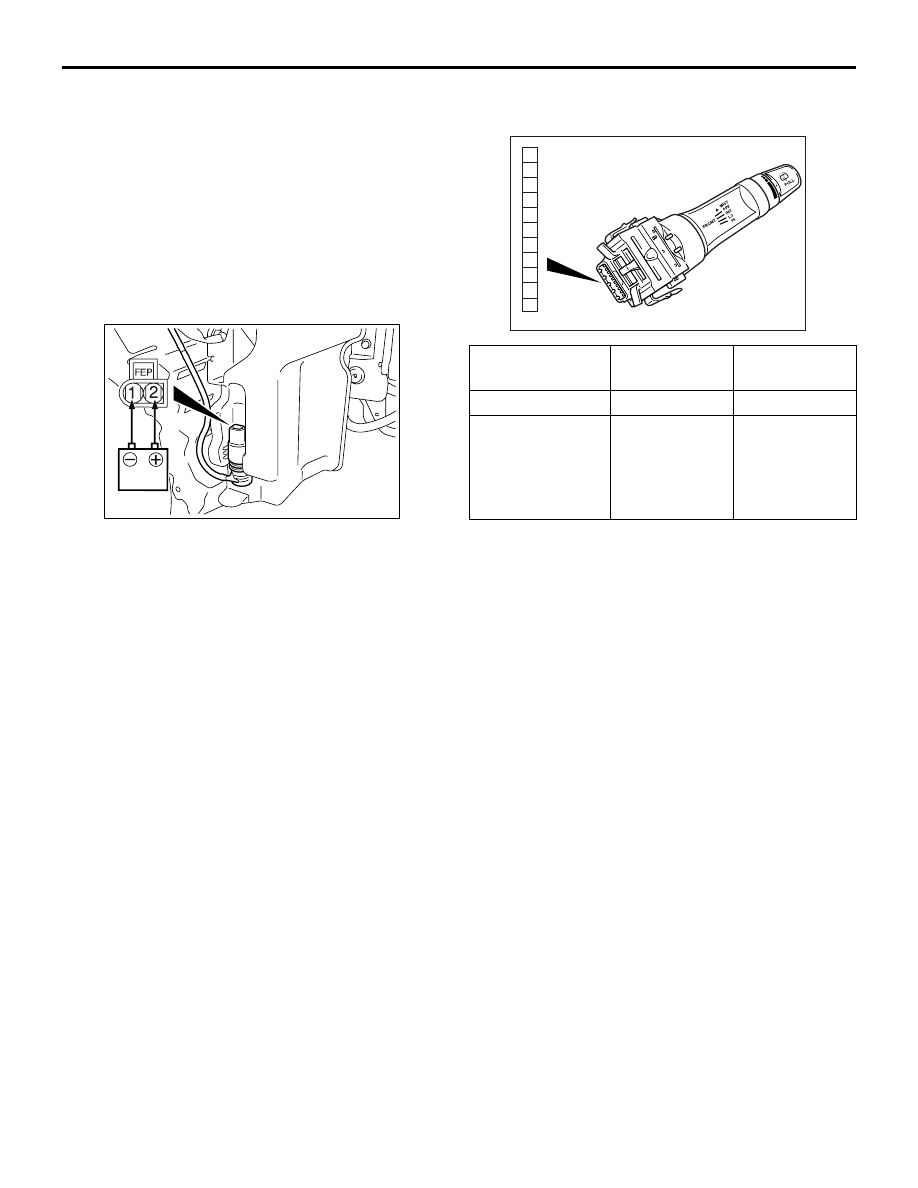

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

1. Снимите бачок омывателя в сборе вместе

с подсоединенным шлангом омывателя.
Затем наполните бачок омывателя водой.

2.

AC608513

AB

Убедитесь в том, что жидкость из омывателя

подается под давлением при подсоединении
положительной клеммы аккумуляторной
батареи к клемме № 2 и клеммы № 1 на
«массу».

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ
ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

AC609144

1

6

8

11

10

9

7

5

4

3

2

AB

Положение
переключателя

Подключение
тестера

Номинальное
состояние

OFF

6

− 7

Разрыв цепи

Переключатель
омывателя
ветрового стекла
в положении ON
(ВКЛ.)

6

− 7

Замкнута
(менее 2 Ом)

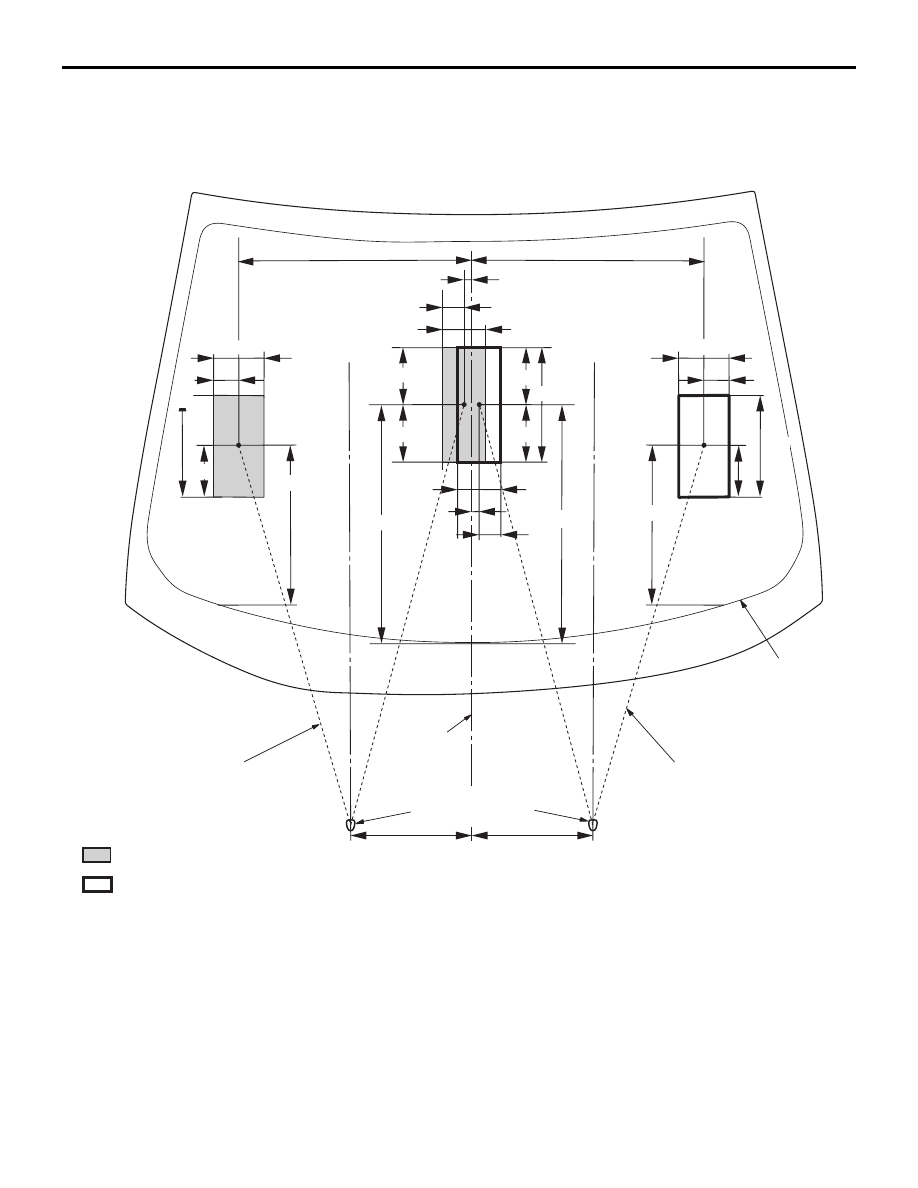

ПРОВЕРКА ПОДАЧИ ЖИДКОСТИ ИЗ
ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

Переместите форсунку, чтобы настроить
положение таким образом, чтобы жидкость
поступала из омывателя, как показано на
рисунке.

100

210

100

: Левый омыватель

: Правый омыватель

105

105

105

Осевая линия

автомобиля

50

95

95

190

45

480

90

90

105

15

190

445

445

295

295

45

15

Металлокерами-

ческая клемма

Перпендикуляр к

форсунке омывателя

ветрового стекла

Перпендикуляр к

форсунке омывателя

ветрового стекла

 мм

:

Ед. измерения

<Правая>

<Левая>

Форсунка омывателя

ветрового стекла

AB

480

50

250

250

AC700674

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-52

ДАТЧИК УПРАВЛЕНИЯ
ОСВЕЩЕНИЕМ

СНЯТИЕ И УСТАНОВКА ДАТЧИКА УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

M1511028300020

Инструкции по снятию и установке см. ГРУППА
54A, Датчик управления освещением

Стр.54A-133

.
