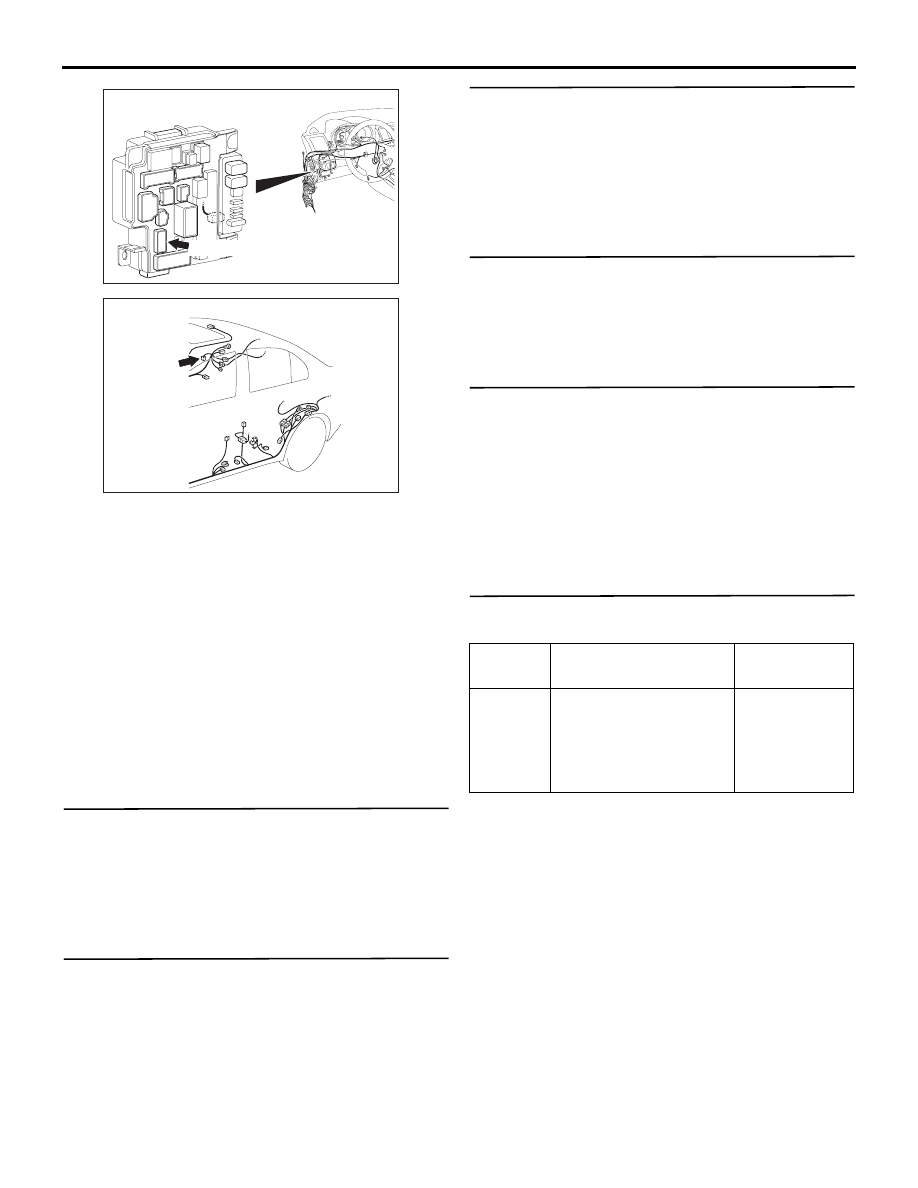

Mitsubishi Lancer X. Руководство - часть 427
ETACS
ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.
54A-333
ШАГ 3. Проверка выключателя передней
двери (RH)
См. ГРУППУ 42A
− Дверь
.
Q: Результаты проверки в норме?
ДА :
Перейти к шагу 4
НЕТ :
Заменить выключатель передней двери
(RH).
ШАГ 4. Проверка разъема: C-313 - разъем ЭБУ
ETACS
Q: Результаты проверки в норме?
ДА :
Перейти к шагу 5
НЕТ :
Отремонтировать неисправный разъем.
ШАГ 5. Проверить жгут электропроводки
между разъемом D-38 выключателя передней
двери (RH) (вывод № 3) и разъемом C-313
ETACS-блока управления (вывод № 12)
Проверить входные линии на наличие обрыва
цепи и короткого замыкания.
Q: Результаты проверки в норме?
ДА :
Перейти к шагу 6
НЕТ :
Отремонтировать жгут электропроводки.
ШАГ 6. Перечень данных M.U.T.-III
Открыть дверь пассажира переднего сиденья.
НОРМА: Отображается нормальное
состояние.
Q: Результаты проверки в норме?
ДА :
Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00
−
Методика использования контрольных
точек для проверки / устранения
неисправностей
− Методика устранения
периодически возникающего отказа
).
НЕТ :
Замените ЭБУ ETACS.

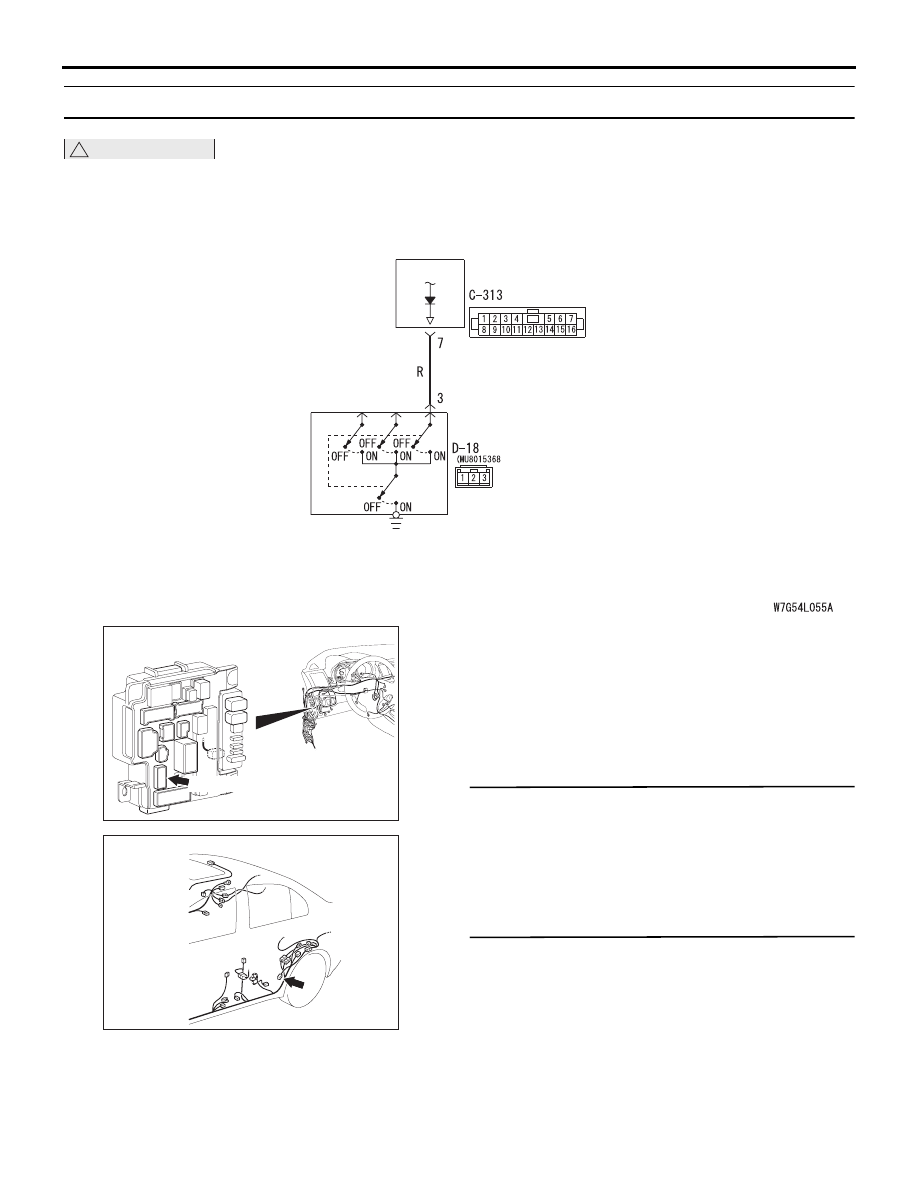

Процедура проверки 7: Не поступает сигнал выключателя правой задней двери.
!
ОСТОРОЖНО
Прежде чем заменять ECU, следует убедиться в нормальной работе цепи электропитания, цепи
заземления и цепи связи.
Элемент
№
Наименование
позиции
Нормальные
условия
Позиция
257
Концевой
выключатель
предупреждения об
открытой
пассажирской двери
Разомкнута
Цветовая кодировка проводов
B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой
BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый
PU: Пурпурный SI: Серебристый

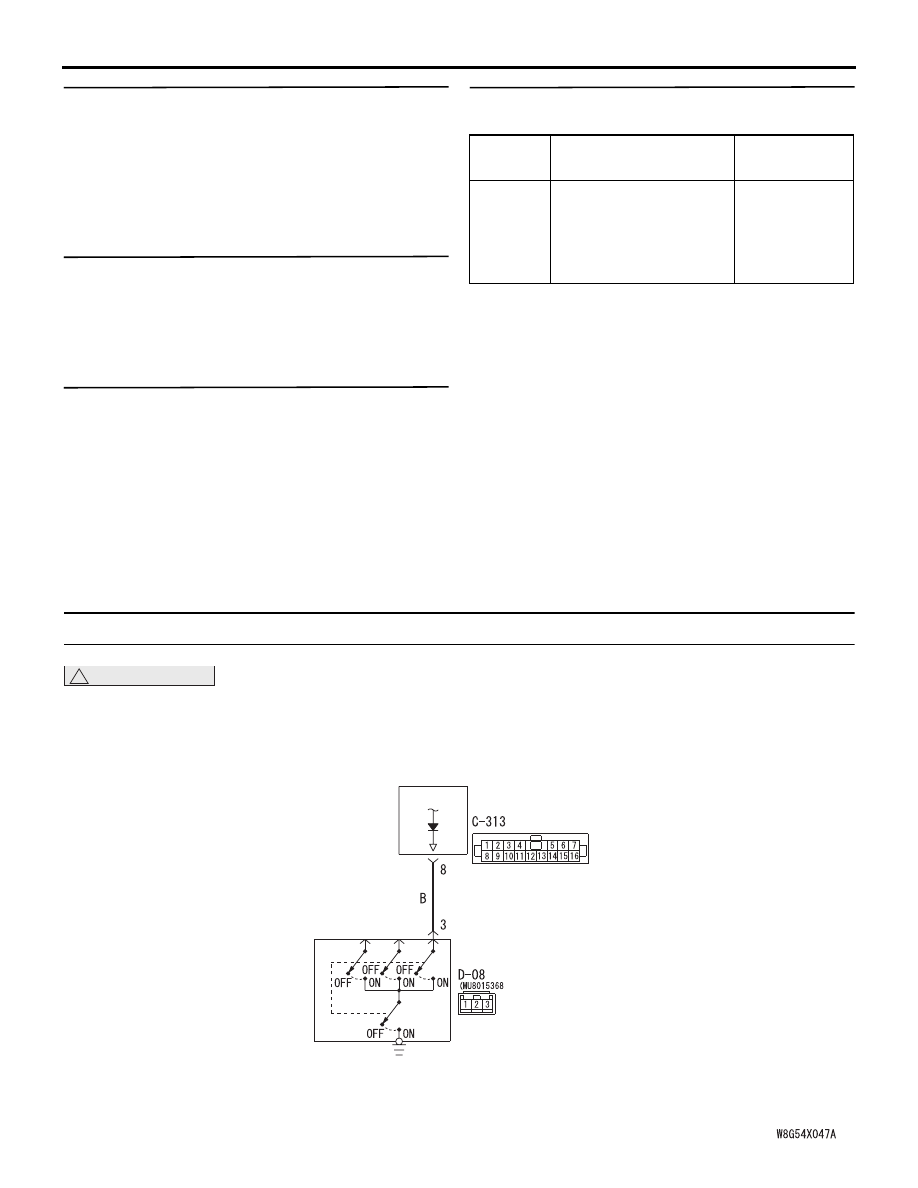

Входная цепь выключателя правой задней двери
ВЫКЛЮЧАТЕЛЬ ЗАМКА
ПРАВОЙ ЗАДНЕЙ ДВЕРИ
ETACS-
ECU
