ETACS

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-329

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Входной сигнал привода (LH) замка переденей
двери используется для оценки работы
приведенных ниже функций. Если сигнал не
в норме, эти функции не будут работать
нормально.

• Центральный замок двери

• KOS

• Система доступа без ключа

• Освещение салона

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность привода замка передней

двери (LH).

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем E-15
привода замка передней двери (LH)

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверка привода замка передней
(левой) двери
См. ГРУППУ 42A

− Дверь

Стр.42A-88

.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Заменить привод замка передней
(левой) двери.

ШАГ 3. Измерение сопротивления на разъеме
E-15 привода замка передней двери (LH)
(1) Отсоединить разъем и выполнить измерение

на стороне жгута.

(2) Измерить сопротивление между разъемом

E-15 привода замка передней двери (LH)
(вывод № 1) и «массой» кузова.

НОРМА: Цепь в порядке
(2

Ω или меньше)

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Перейти к шагу 4

ШАГ 4. Проверить жгут электропроводки
между разъемом E-15 привода замка передней
двери (LH) (вывод № 1) и «массой» кузова
Проверьте целостность проводов замыкания на
«массу».
ПРИМЕЧАНИЕ: Перед проверкой жгута
электропроводки проверьте и, при
необходимости, отремонтируйте
промежуточный разъем C-125.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. Проверить разъем C-301 ETACS-блока
управления

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Отремонтировать неисправный разъем.

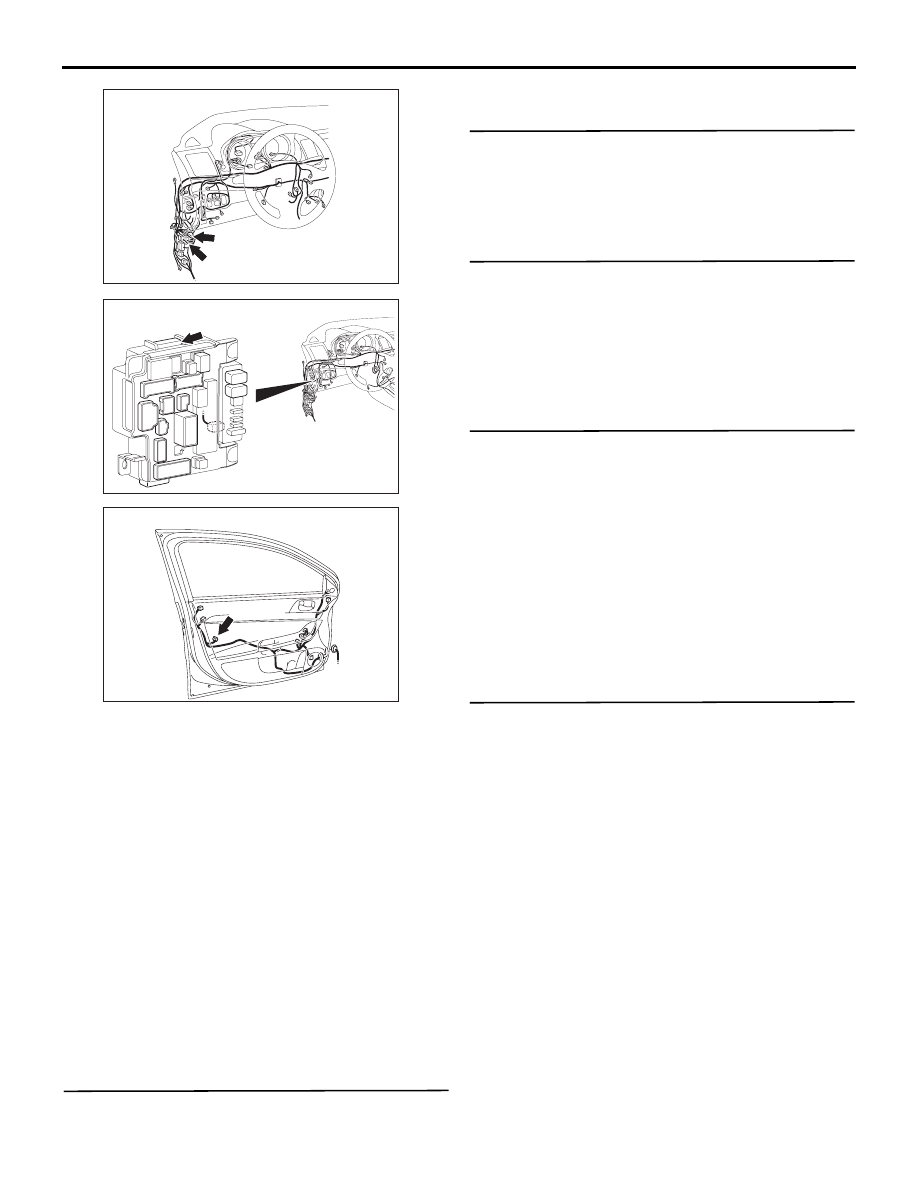

C-126 (BR)

C-125

DJ

Разъемы: C-125, C-126

AC612705

ETACS-ECU

Разъем: C-301

BT

AC608152

E-15 (B)

AI

Разъем: E  -15

AC612730

ETACS

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-330

ШАГ 6. Проверить жгут электропроводки
между разъемом E-15 привода замка передней
двери (LH) (вывод № 3) и разъемом C-301
ETACS-блока управления (вывод № 2).
Проверьте целостность входной цепи.
ПРИМЕЧАНИЕ: Перед проверкой жгута
электропроводки проверьте и, при
необходимости, отремонтируйте
промежуточный разъем C-126.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 7. Перечень данных M.U.T.-III
Изменить состояние двери водителя
с незаблокированной на заблокированную.

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ ETACS.

Процедура проверки 5: Не поступает сигнал выключателя левой передней двери.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи электропитания, цепи
заземления и цепи связи.

Элемент № Наименование

позиции

Нормальные
условия

Позиция 271 Выключатель

разблокировки
водительской
двери

Разблокирована
заблокирована

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

Входная цепь выключателя левой передней двери

ВЫКЛЮЧАТЕЛЬ ЗАМКА

ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

ETACS-

ECU

ETACS

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-331

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если во входном сигнале выключателя передней
двери (LH) имеется ошибка, то сигнал
выключателя передней двери (LH) больше
в линию связи не выдается.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность выключателя передней двери

(LH)

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить правильность установки.
Проверить правильность установки в кузов
выключателя передней двери (LH).

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Исправить установку.

ШАГ 2. Проверка разъема: Разъем D-25
выключателя передней двери (LH)

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 3. Проверить выключатель передней
двери (LH)
См. ГРУППУ 42A

− Дверь

Стр.42A-88

.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Заменить выключатель передней двери
(LH).

ШАГ 4. Проверка разъема: C-313 - разъем ЭБУ
ETACS

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 5. Проверить жгут электропроводки
между разъемом D-25 выключателя передней
двери (LH) (вывод № 3) и разъемом C-313
ETACS-блока управления (вывод № 16)
Проверить входные линии на наличие обрыва
цепи и короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 6. Перечень данных M.U.T.-III
Открыть водительскую дверь.

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ ETACS.

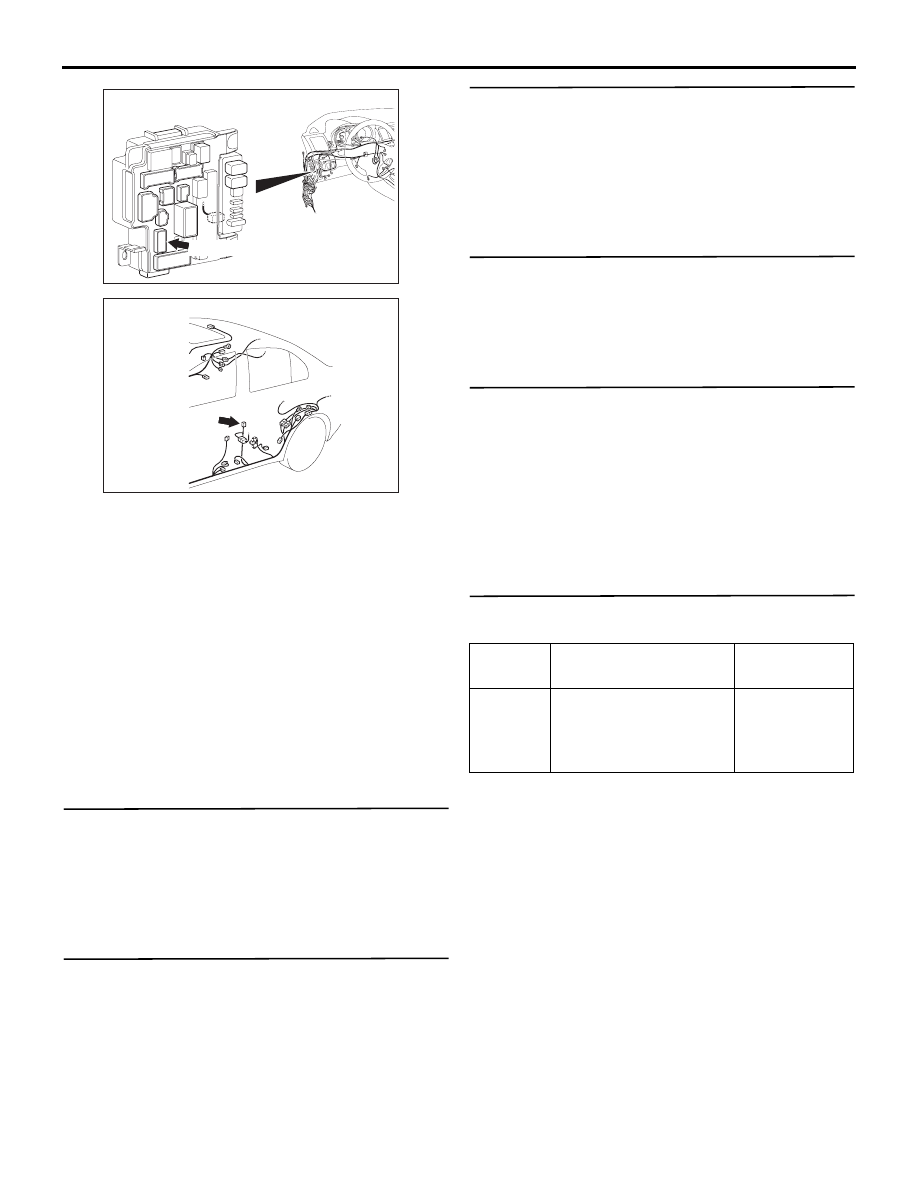

C-313 (BR)

ETACS-ECU

Разъем: C-313

BS

AC608152

Разъем: D-25

AQ

AC612723

Элемент
№

Наименование
позиции

Нормальные
условия

Позиция
256

Концевой
выключатель
неплотно закрытой
водительской двери

Разомкнута

ETACS

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-332

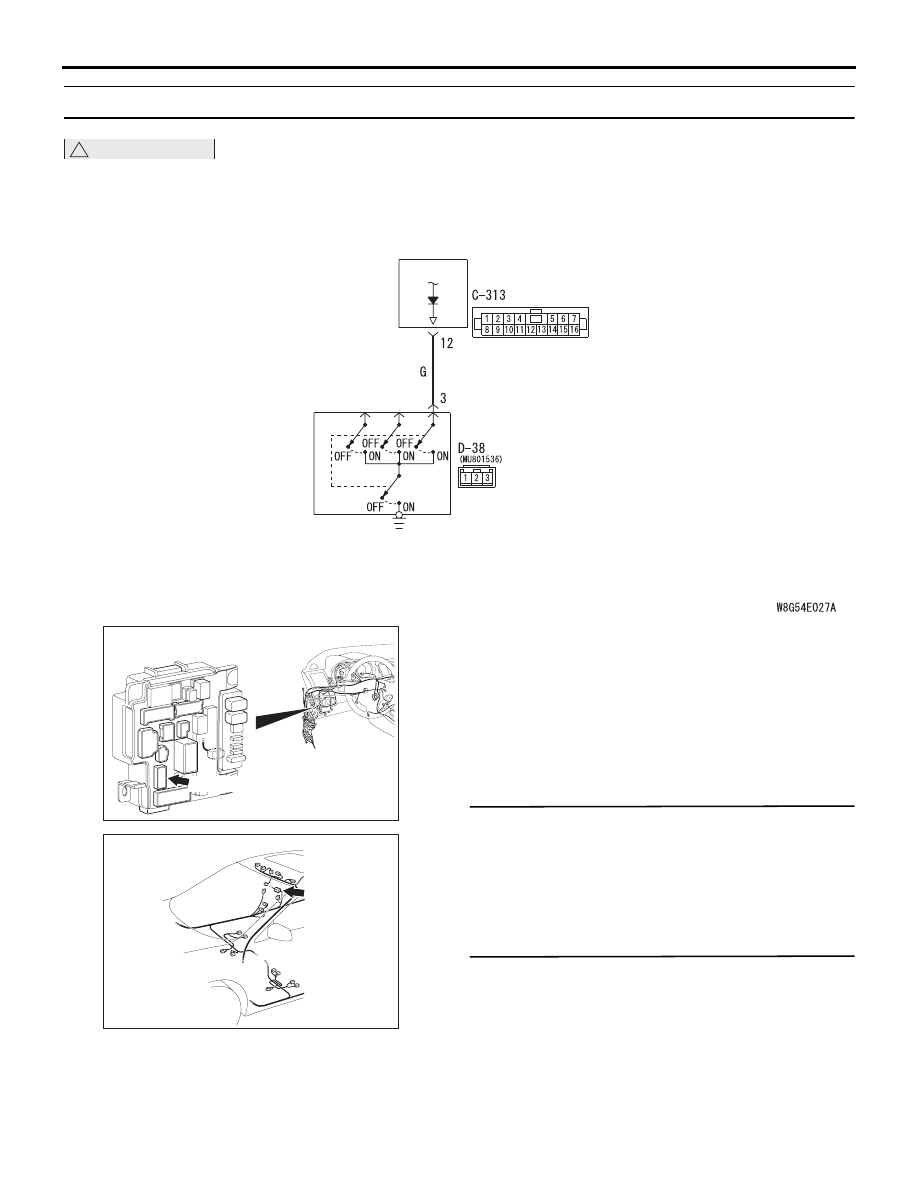

Процедура проверки 6: Не поступает сигнал выключателя правой передней двери.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи электропитания, цепи
заземления и цепи связи.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если во входном сигнале выключателя передней
двери (RH) имеется ошибка, то сигнал
выключателя передней двери (RH) больше
в линию связи не выдается.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность выключателя передней двери

(RH)

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить правильность установки.
Проверить правильность установки в кузов
выключателя передней двери (RH).

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Исправить установку.

ШАГ 2. Проверка разъема: Разъем D-38
выключателя передней двери (RH)

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Отремонтировать неисправный разъем.

Входная цепь выключателя правой передней двери

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ВЫКЛЮЧАТЕЛЬ ЗАМКА

ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

ETACS-

ECU

C-313 (BR)

ETACS-ECU

Разъем: C-313

BS

AC608152

Разъем: D-38

AH

AC612728
