Mitsubishi Lancer X. Руководство - часть 425





ETACS

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-325

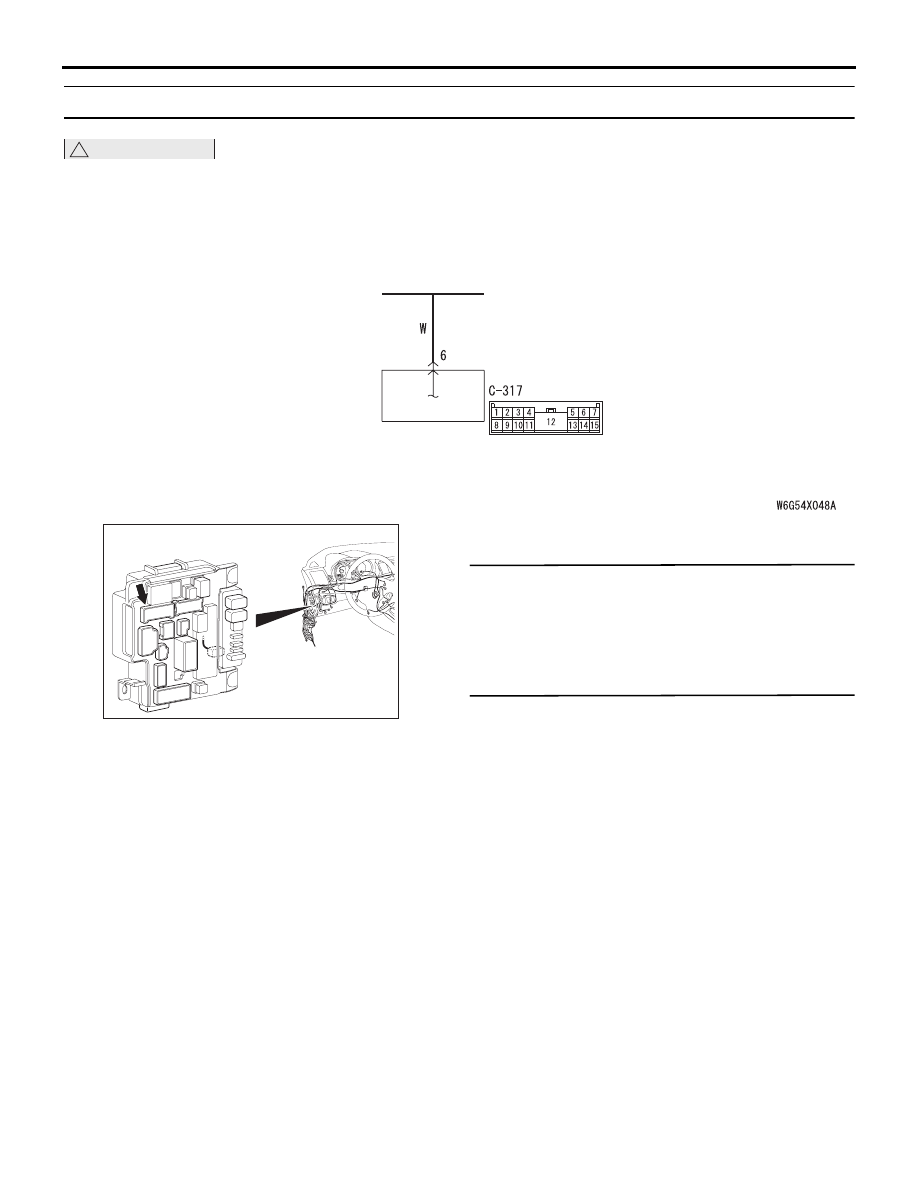

Процедура проверки 2: Не поступает сигнал замка зажигания (IG1).

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи электропитания, цепи
заземления и цепи связи.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

При наличии ошибки во входном сигнале замка
зажигания (IG1) или же когда реле IG
ETACS-блока управления не работает, сигнал
замка зажигания (IG1) в линию связи больше не
выдается.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя зажигания

• Неисправность ЭБУ ETACS

• Неисправность плавкого предохранителя

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: C-317 - разъем ЭБУ
ETACS

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Измерить напряжение на разъеме
C-317 ETACS-блока управления.
(1) Отсоединить разъем и измерить на стороне

ETACS-блока управления.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение между клеммой № 6

разъема C-317 ETACS-ECU и «массой».

НОРМА: Напряжение аккумуляторной
батареи

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Перейти к шагу 3

Цветовая кодировка проводов

B: Черный     LG: Светло-

зеленый     G: Зеленый

L: Синий     W: Белый

Y: Желтый     SB: Голубой

BR: Коричневый

O: Оранжевый     GR: Серый

R: Красный     P: Розовый

V: Фиолетовый

PU: Пурпурный

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (IG1)

ETACS-ECU

Входная цепь переключателя зажигания (IG1)

ETACS-ECU

Разъем: C-317

BP

AC608152

ETACS

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-326

ШАГ 3. Проверка жгута электропроводки
между разъемом разъемом C-317
ETACS-блока управления (вывод №6)
и замком зажигания (IG1)
Проверить линию электропитания (IG1) на обрыв
цепи.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 4. Перечень данных M.U.T.-III
Поверните ключ зажигания в положение «ON»
(ВКЛ.).

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ ETACS.

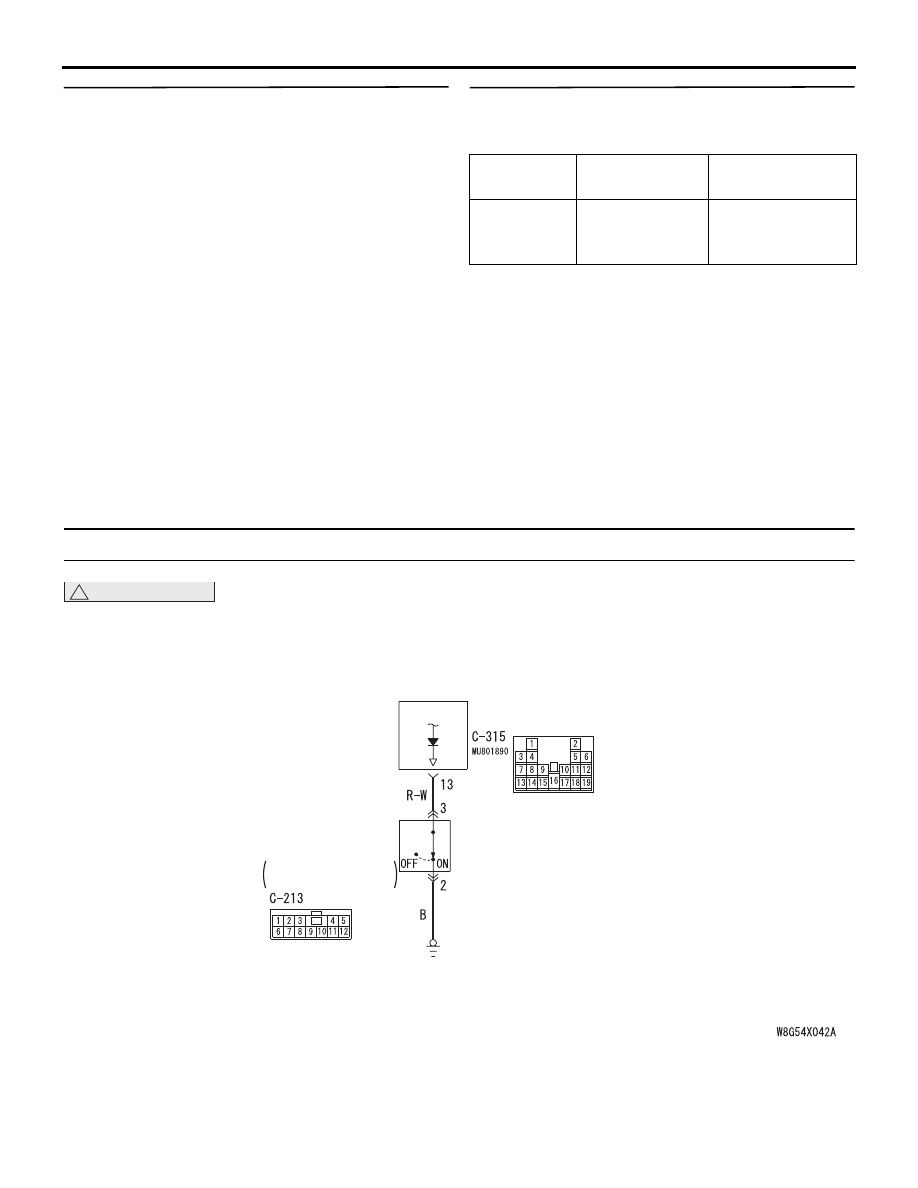

Процедура проверки 3: Не поступает сигнал переключателя напоминания о ключе зажигания.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи электропитания, цепи
заземления и цепи связи.

Элемент № Наименование

позиции

Нормальные
условия

Позиция 254 Напряжение

зажигания

Напряжение
аккумуляторной
батареи

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

Входная цепь кнопки напоминания о ключе

ПРИ ИЗВЛЕЧЕНИИ

КЛЮЧА: ВКЛ

КНОПКА

НАПОМИНАНИЯ

О КЛЮЧЕ

ETACS-

ECU

ETACS

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-327

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Входной сигнал переключателя напоминания
о ключе используется для оценки
работоспособности приведенных ниже функций.
Если сигнал нештатный, эти функции не
работают.

• Центральный замок двери

• Система доступа без ключа

• KOS

• Лампа подсветки цилиндра замка зажигания

• Освещение салона

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя напоминания

о ключе зажигания

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

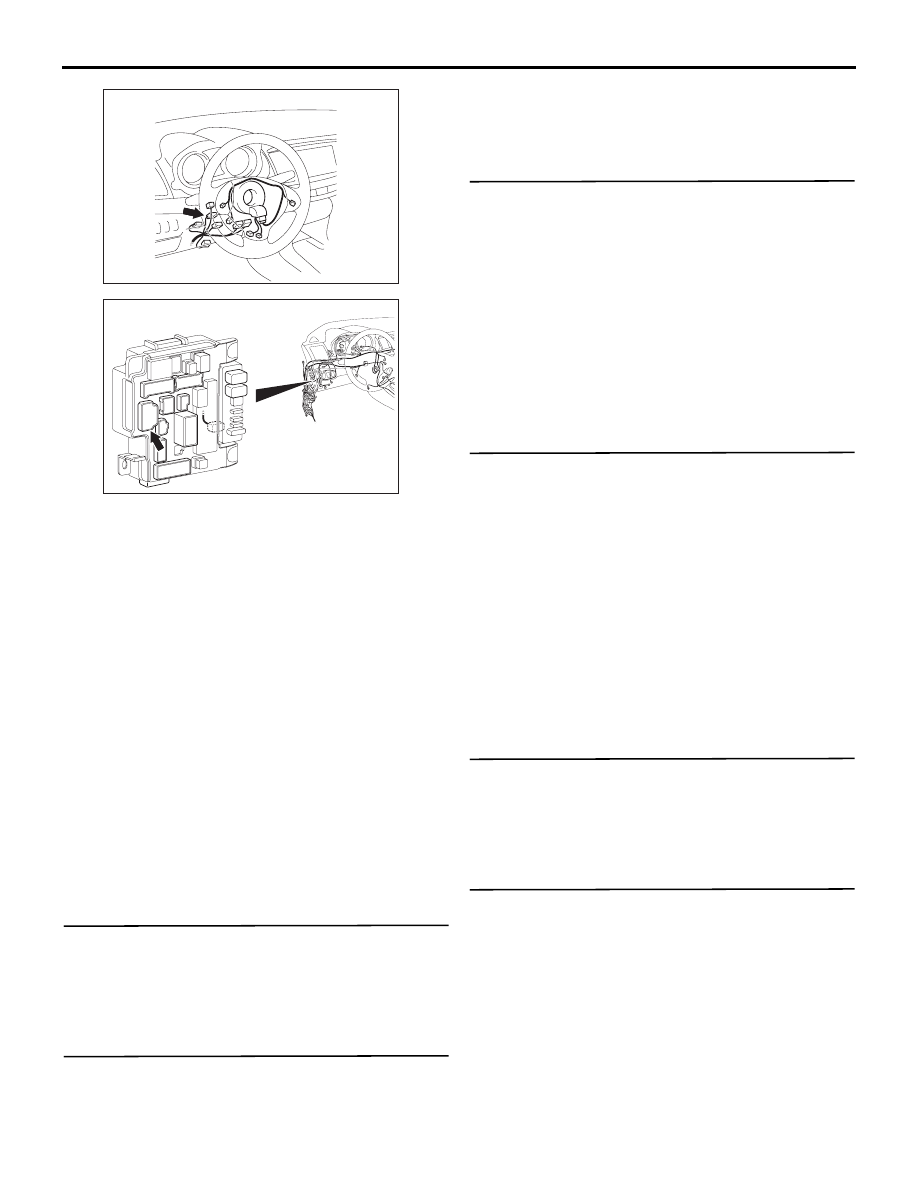

ШАГ 1. Проверка разъема: Разъем C-213
датчика напоминания о ключе

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить переключатель
напоминания о ключе зажигания.
Проверить переключатель напоминания о ключе
зажигания. См.

Стр.00-15

.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Заменить переключатель ключа
зажигания.

ШАГ 3. Измерение напряжения на разъеме
C-213 датчика напоминания о ключе
(1) Отсоединить разъем и выполнить измерение

на стороне жгута.

(2) Измерить сопротивление между разъемом

C-213 переключателя напоминания о ключе
зажигания (вывод №2) «массой».

НОРМА: Цепь в порядке (2

 или

меньше)

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Перейти к шагу 4

ШАГ 4. Проверка жгута электропроводки от
разъема C-213 переключателя напоминания
о ключе зажигания (вывод № 2) к земле кузова
Проверьте целостность проводов замыкания на
«массу».

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. Проверка разъема: C-315 - разъем ЭБУ
ETACS

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 6. Проверка жгута электропроводки
между разъемом разъемом C-213
переключателя напоминания о ключе
зажигания (вывод 3) и разъемом C-315
ETACS-ECU (вывод 13)
Проверить выходные линии на наличие обрыва.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 7

НЕТ :

Отремонтировать жгут электропроводки.

AJ

Разъем: C-213

AC612708

ETACS-ECU

Разъем: C-315

BR

AC608152

ETACS

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-328

ШАГ 7. Перечень данных M.U.T.-III
Повернуть ключ зажигания в положение «ВЫКЛ»
(«ключ вставлен»).

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ ETACS.

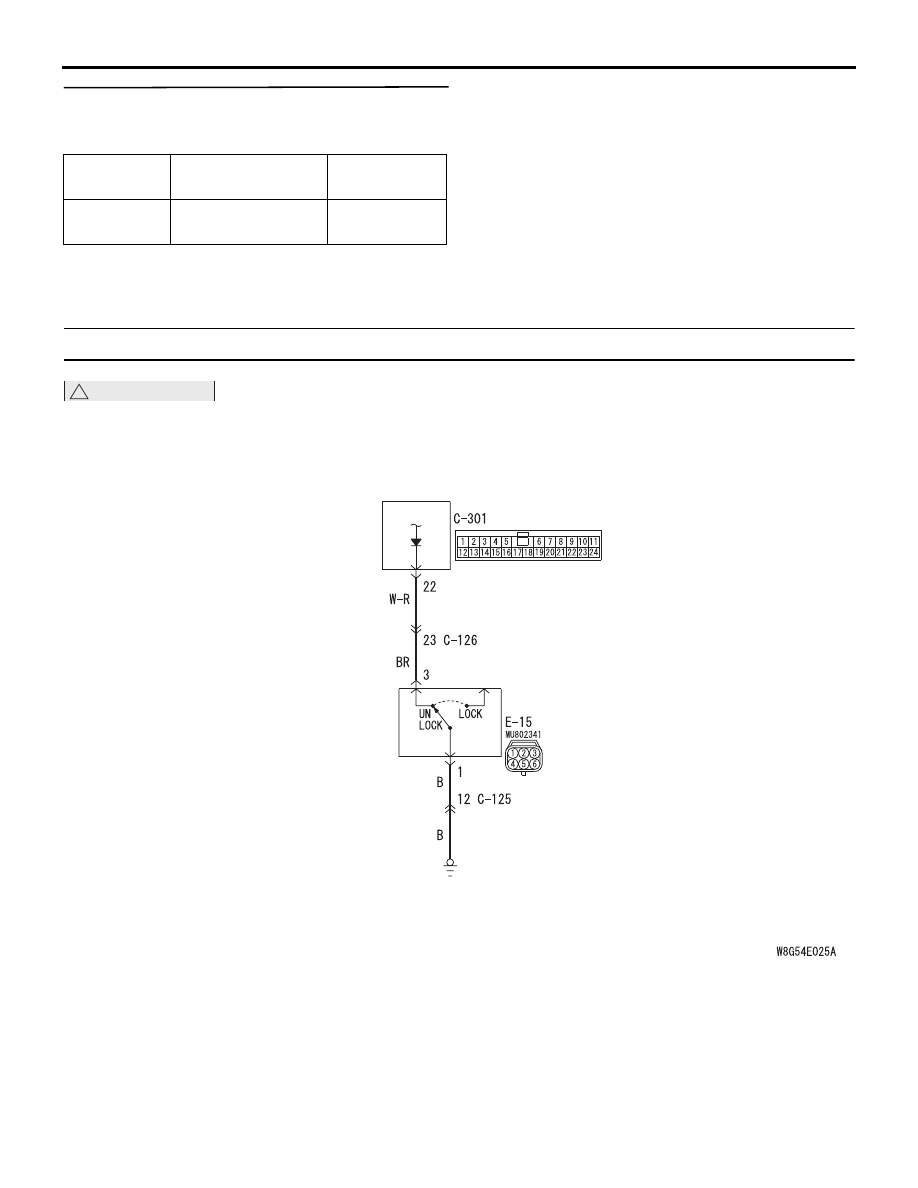

Процедура проверки 4: Не поступает сигнал привода замка левой передней двери.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи электропитания, цепи
заземления и цепи связи.

Элемент № Наименование

позиции

Нормальные
условия

Позиция 264 Выключатель

блокировки рычага

Ключ внутри

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ПРИВОД ЗАМКА

ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

ETACS-ECU

Цепь входного сигнала привода замка двери
