Mitsubishi Lancer X. Руководство - часть 415





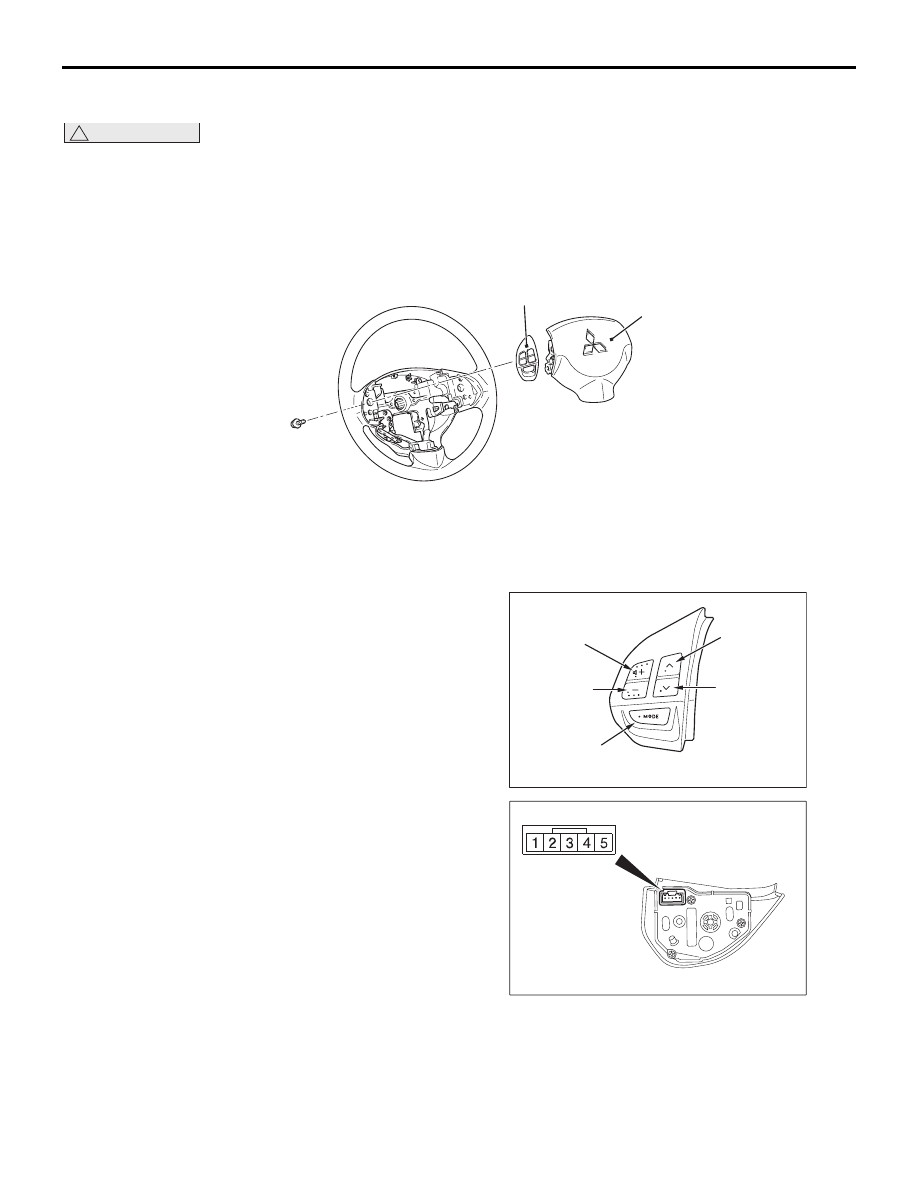

КНОПКИ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ НА РУЛЕВОМ КОЛЕСЕ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-285

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность кнопок управления

аудиосистемой на рулевом колесе

• Неисправность комбинированного измерителя

• Неисправность контактной пружины

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить комбинированный
измеритель.
Убедиться в том, что комбинированный
измеритель работает нормально.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Диагностировать комбинированный
измеритель (см.

Стр.54A-23

).

ШАГ 2. Проверка разъема: Разъем C-202
кнопок управления аудиосистемой на
рулевом колесе

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 3. Проверить жгут электропроводки
между разъемом C-202 кнопок управления
аудиосистемой на рулевом колесе (вывод №5)
и «массой» кузова.

• Проверить провод заземления.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 4. Проверка разъема: Разъемы C-204
и C-205 контактной пружины

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 5. Проверить контактную пружину.
Убедиться, что контактная пружина исправна
(см. ГРУППУ 52B

− Модуль(и) подушки

безопасности водителя

Стр.52B-185

.)

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Заменить контактную пружину.

ШАГ 6. Проверить жгут электропроводки
между разъемом C-202 кнопок управления
аудиосистемой на рулевом колесе (вывод №1)
и разъемом C-204 контактной пружины
(вывод №1).

• Проверить линии электропитания.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 7

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 7. Проверка разъема: C-01 - разъем
комбинированного измерителя

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 8

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 8. Проверить жгут электропроводки
между разъемом C-01 комбинированного
измерителя (вывод №23) и разъемом C-205
контактной пружины (вывод №6).

• Проверить линии электропитания.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 9

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 9. Повторно проверить систему.
Проверить правильность включения подсветки
кнопок управления аудиосистемой на рулевом
колесе.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Заменить кнопки управления
аудиосистемой на рулевом колесе.

ДАННЫЕ ОБСЛУЖИВАНИЯ

M1544014100081

См.

Стр.54A-279

.

КНОПКИ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ НА РУЛЕВОМ КОЛЕСЕ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-286

СНЯТИЕ И УСТАНОВКА

M1544015600078

!

ВНИМАНИЕ

Перед снятием модуля подушки безопасности, см. ГРУППУ 52B, Меры
предосторожности при обслуживании (

Стр.52B-7

) и модуль подушки

безопасности водителя (

Стр.52B-180

).

При снятии и установке рулевого колеса не допускать ударов о модуль подушек
безопасности.

ОСМОТР КНОПОК УПРАВЛЕНИЯ
АУДИОСИСТЕМОЙ НА РУЛЕВОМ
КОЛЕСЕ

M1544015700064

Использовать омметр для измерения значения
сопротивления между выводами.

AC605239

1

AC

2

Последовательность
демонтажа

1.

Модуль подушки безопасности
водителя (см. ГРУППУ 52B,
Модуль подушки безопасности
водителя

Стр.52B-180

).

2.

Кнопки управления
аудиосистемой на рулевом
колесе

Кнопка «Mode»

Кнопка

«VOL down»

Кнопка

«CH down»

Кнопка

«CH up»

Кнопка «VOL up»

AC

AC605242

AC600711AC

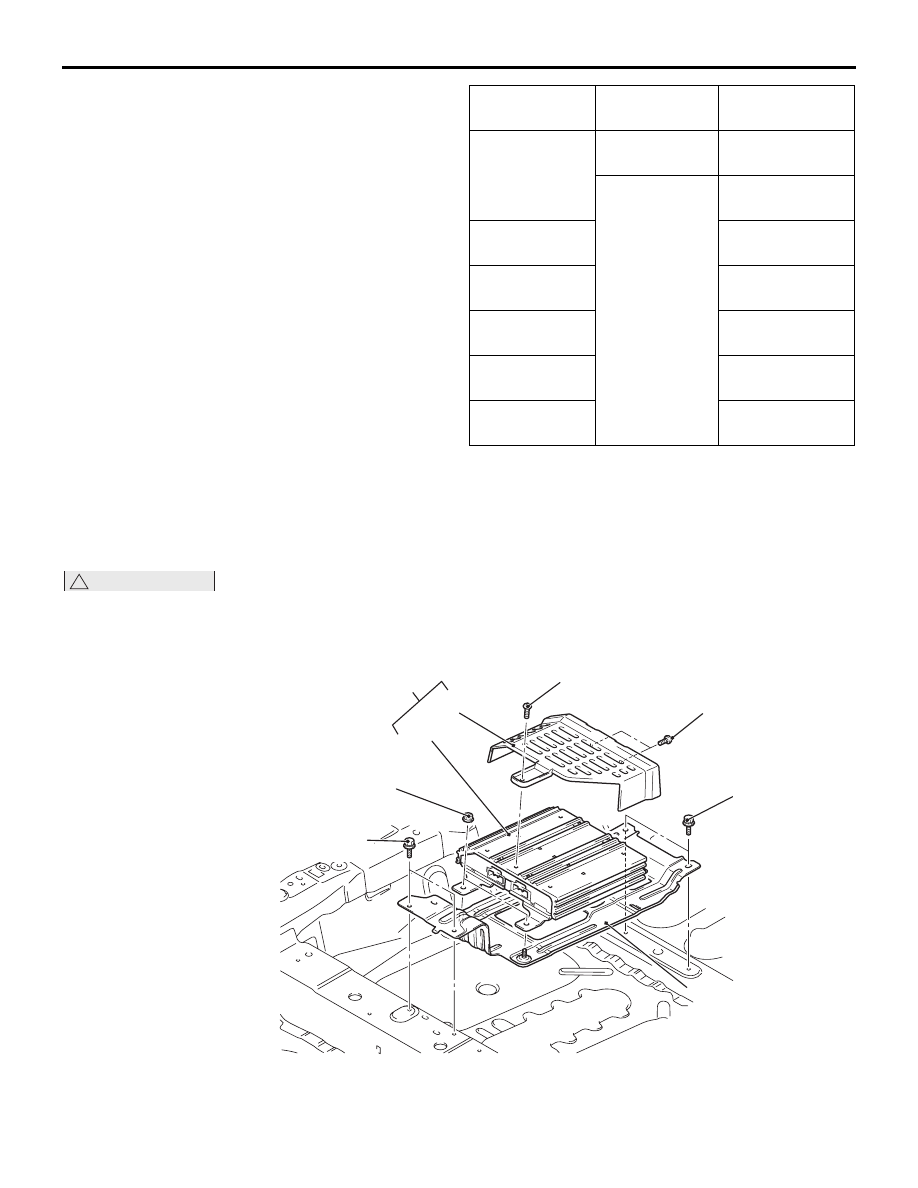

УСИЛИТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-287

УСИЛИТЕЛЬ

СНЯТИЕ И УСТАНОВКА

M1544004100455

!

ОСТОРОЖНО

Для снятия переднего сиденья с автомобиля с боковой подушкой безопасности, см. ГРУППУ
52B

 Меры предосторожности при обслуживаниии

Стр.52B-7

 и Модуль(и) боковой(ых)

падушки(ек) безопасности

Стр.52B-192

.

Положение
кнопок

Подключение
тестера

Значение
измерения

Не нажаты

− 3

Приблизительно
3,1 к

− 4

Приблизительно
71 к

Кнопка
«Mode»

Приблизительно
270

Кнопка
«CH up»

Приблизительно
740

Кнопка
«CH down»

Приблизительно
1,3 к

Кнопка
«VOL up»

Приблизительно
2,1 к

Кнопка
«VOL down»

Приблизительно
3,1 к

5,0 ± 1,0 Нм

5,0 ± 1,0 Нм

4

5,0 ± 1,0 Нм

1,5 ± 0,5 Нм

1,5 ± 0,5 Нм

1

3

2

AB

AC608802

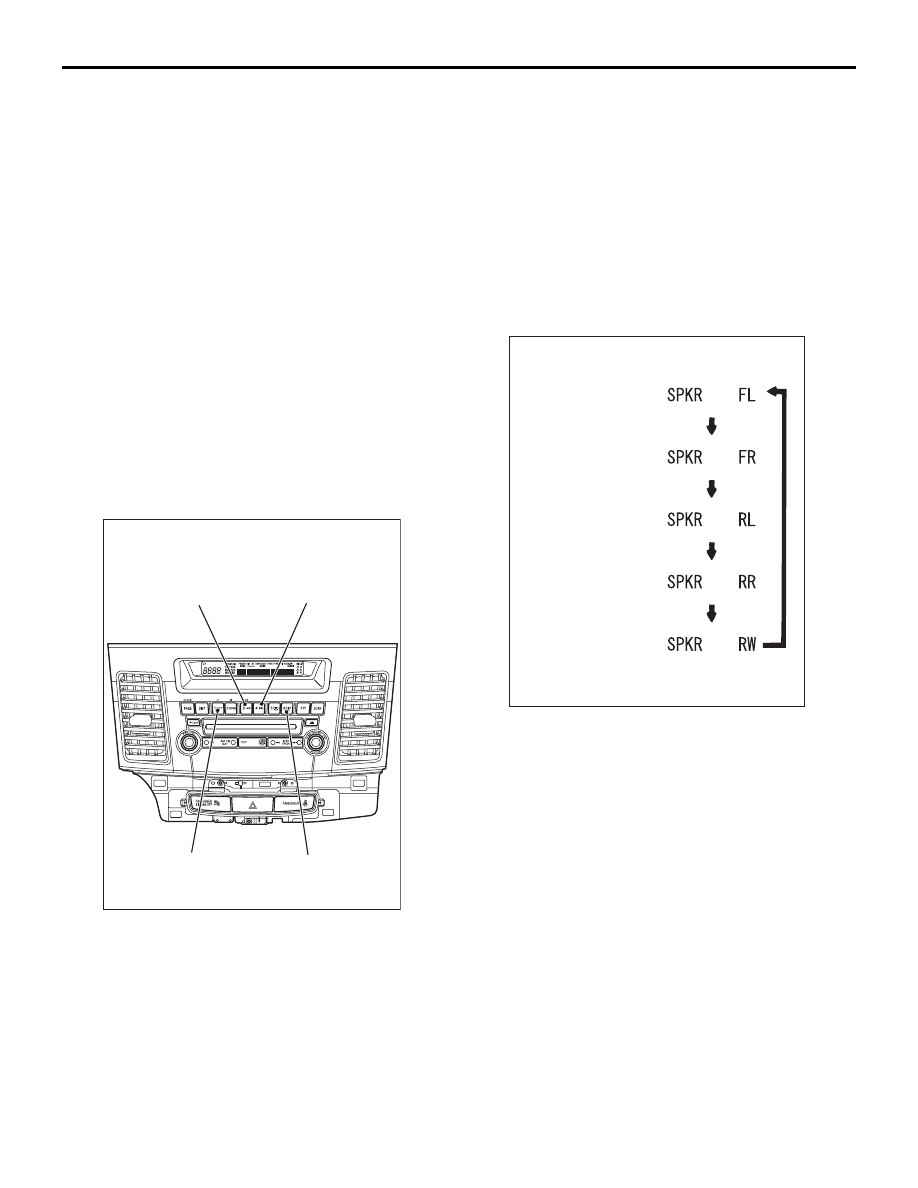

ДИНАМИК

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-288

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ КРОНШТЕЙНА
КОРПУСА АУДИОУСИЛИТЕЛЯ

Свернуть и снять коврик.

ДИНАМИК

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ПРОВЕРКА ДИНАМИКА

M1544100500113

ПРОВЕРКА ДИНАМИКА
РАДИОПРИЕМНИКА И CD-ПЛЕЕРА

Повернуть ключ зажигания в положение «ACC»

или «ВКЛ» и отключить радиоприемник
и CD-плеер.

1. Нажать следующие кнопки в указанном

порядке в течение шестидесяти секунд по
завершении этапа (1).
(1) Кнопка [CH1]
(2) Кнопка [fast rewind

(быстрая перемотка назад)]

(3) Кнопка [fast forward

(быстрая перемотка вперед)]

(4) Кнопка [CH6]

2. Проверить, что отображаемый на дисплее

центральной панели динамик звучит (нажатие
на кнопку [CH6] приведет к смене динамика).

ПРИМЕЧАНИЕ: Мигают изображения «FL»,
«FR», «RL», «RR», «RW».
3. Нажатие на любую другую кнопку, кроме [CH6],

или перевод ключа зажигания в положение
«БЛОКИРОВКА» (ВЫКЛ) приведет к выходу из
режима проверки динамика.

ПРОВЕРКА В РЕЖИМЕ ПОДАЧИ ШУМА

Вставление CD-диска во время проверки
соединения динамика приводит к переходу
в режим проверки в режиме подачи шума, при
этом будет слышен шум с каждого динамика.
Как и для режима проверки соединений динамика
нажимать кнопку [CH6] для переключения
динамиков при проведении проверки в режиме
подачи шума.
Проверить, что звук шума доносится из
обозначенного на дисплее динамика.

Последовательность демонтажа

Узел переднего сиденья
(см. ГРУППУ 52A

− Узел

переднего сиденья

Стр.52A-21

1.

Узел аудиоусилителя

2.

Крышка аудиоусилителя

3.

Аудиоусилитель

<<

A

>>

4.

Кронштейн корпуса аудиоусилителя

Кнопка ускоренного

перехода назад

Кнопка ускоренного

перехода вперед

Кнопка [CH6]

Кнопка [CH1]

AB

AC609154

<Сабвуфер:

автомобили с

аудиоусилителем>

<Отображение>

AB

<Динамик

задней правой

двери>

<Динамик

задней левой

двери>

<Динамик и

высокочастотный

динамик передней

правой двери>

<Динамик и

высокочастотный

динамик передней

двери (FH)>

AC701315
