РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-277

Процедура проверки 5: Неправильно работает подсветка аудиосистемы.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи электропитания, цепи
заземления и цепи связи.

РАБОТА

• Когда включены стояночные фонари,

подсветка аудиосистемы переключается
в режим ночной подсветки.

• При подстройке яркости с использованием

реостатного переключателя
комбинированного измерителя также
подстраивается яркость подсветки
аудиосистемы.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Блок центральной панели, радиоприемник
и CD-плеер, комбинированный измеритель, либо
линия связи от блока центральной панели
к радиоприемнику и CD-плееру или же
к комбинированному счетчику, возможно,
повреждены.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность комбинированного измерителя

• Неисправность блока центральной панели

• Неисправность радиоприемника или

CD-плеера

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка работоспособности блока
центральной панели
Работая кнопками блока управления
аудиосистемой на передней панели, убедиться
в том, что система работает нормально.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

См. Процедуру осмотра 4 «Аудиосистема
не работает от блока управления,
расположенного на центральной
панели.»

Стр.00-15

.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

РАДИОПРИЕМНИК И ПРОИГРЫВА-

ТЕЛЬ КОМПАКТ-ДИСКОВ

ЖК-ПАНЕЛЬ

(АУДИОСИСТЕМА, ЧАСЫ)

ПАНЕЛЬ ПЕРЕКЛЮЧАТЕЛЕЙ

АУДИОСИСТЕМЫ

БЛОК ЦЕНТРАЛЬНОЙ

ПАНЕЛИ

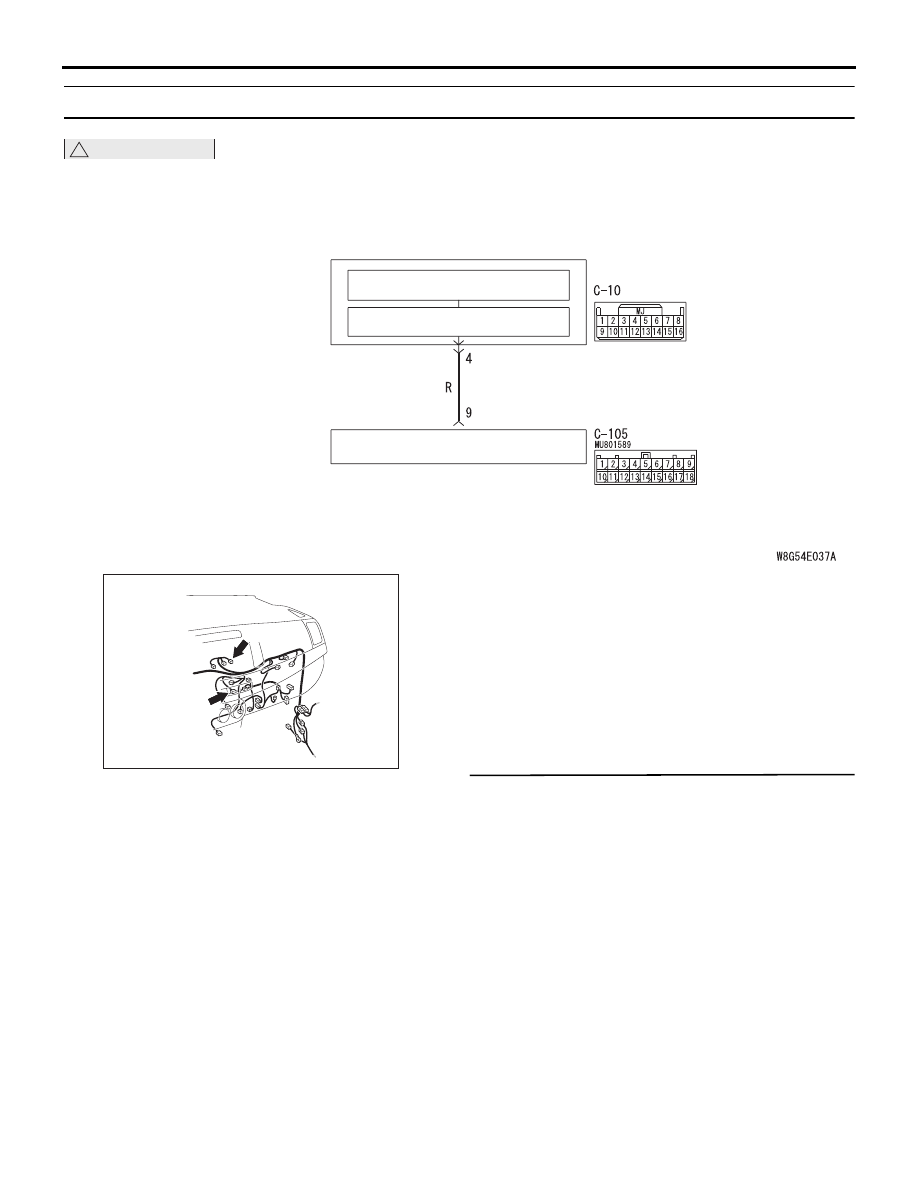

Коммуникационная цепь блока центральной панели

C-105

C-10

Разъемы: C-10, C-105

AK

AC700271

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-278

ШАГ 2. Проверить задний габаритный фонарь
Установить переключатель освещения
в положение TAIL (ЗАДНИЙ ГАБАРИТНЫЙ
ФОНАРЬ) и убедиться, что задние габаритные
фонари горят нормально.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Провести поиск неисправностей в задних
габаритных фонарях (см. Задний
комбинированный фонарь

− Поиск

и устранение неисправностей

Стр.54A-174

).

ШАГ 3. Диагностический код другой системы
на сканере M.U.T.-III
Проверить, выдается ли диагностический код для
комбинированного измерителя.

Q: Код неисправности сформирован?

ДА :

Поиск неисправностей
в комбинированном счетчике
(см.

Стр.54A-23

).

НЕТ :

Перейти к шагу 4

ШАГ 4. Проверка разъема: Разъем C-105
радиоприемника и CD-плеера, разъем C-10
блока центральной панели

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Отремонтируйте соответствующий
разъем.

ШАГ 5. Проверить жгут электропроводки
между разъемом C-105 радиоприемника
и CD-плеера (вывод №9) и разъемом C-10
блока центральной панели (вывод №4).

• Проверить линию связи на наличие обрыва.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 6. Временно заменить блок центральной
панели и проверить признак неисправности.
Временно заменить блок центральной панели
и убедиться в правильности работы подсветки
аудиосистемы.

Q: Результаты проверки в норме?

ДА :

Заменить блок центральной панели.

НЕТ :

Заменить аудиоблок.

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

РЕГУЛИРОВКА ГРОМКОСТИ
И КАЧЕСТВА ЗВУКА С ПОМОЩЬЮ
АВТОМАТИЧЕСКОЙ СИСТЕМЫ
КОРРЕКЦИИ

M1544014200077

При выполнении следующих операций
с включенным электропитанием аудиосистемы
включается функция автоматической коррекции
громкости звука во время вождения и функция
ВКЛ/ВЫКЛ коррекции качества звука.

1. Нажать и удерживать (приблизительно 2

секунды) регулятор громкости звука.

2. Отображается SCV ВКЛ (когда функция

автоматической коррекции ВКЛ) или SCV
ВЫКЛ (когда функция автоматический
коррекции ВЫКЛ).

3. Поворачивать ручку регулятора громкости

звука для переключения между положениями
SCV ВКЛ и ВЫКЛ.

4. Нажать регулятор громкости звука и оставить

его в этом положении на 10 секунд или более.

5. Вернуться обратно к нормальному экрану

аудиосистемы.

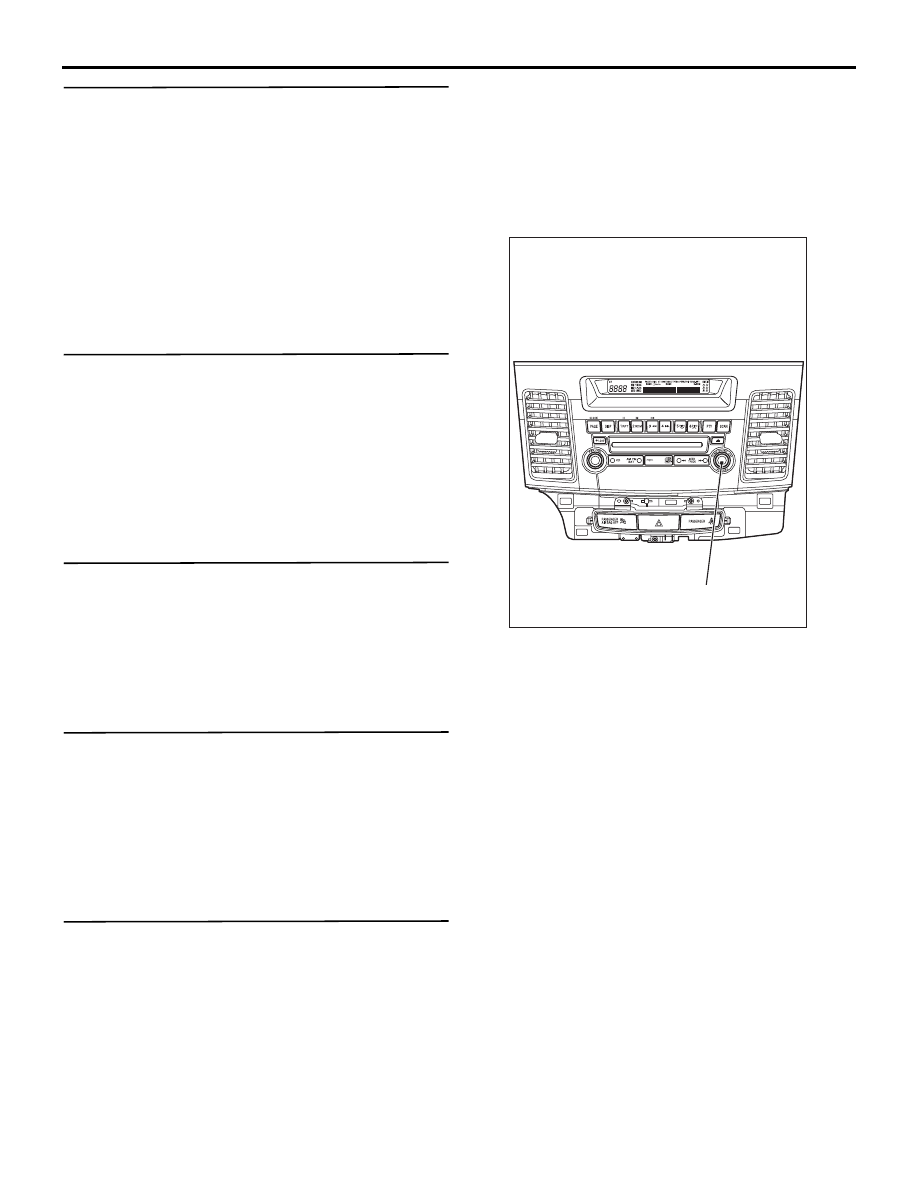

Переключатель регулировки звука

AC

AC609154

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-279

ДАННЫЕ ОБСЛУЖИВАНИЯ

M1544014100092

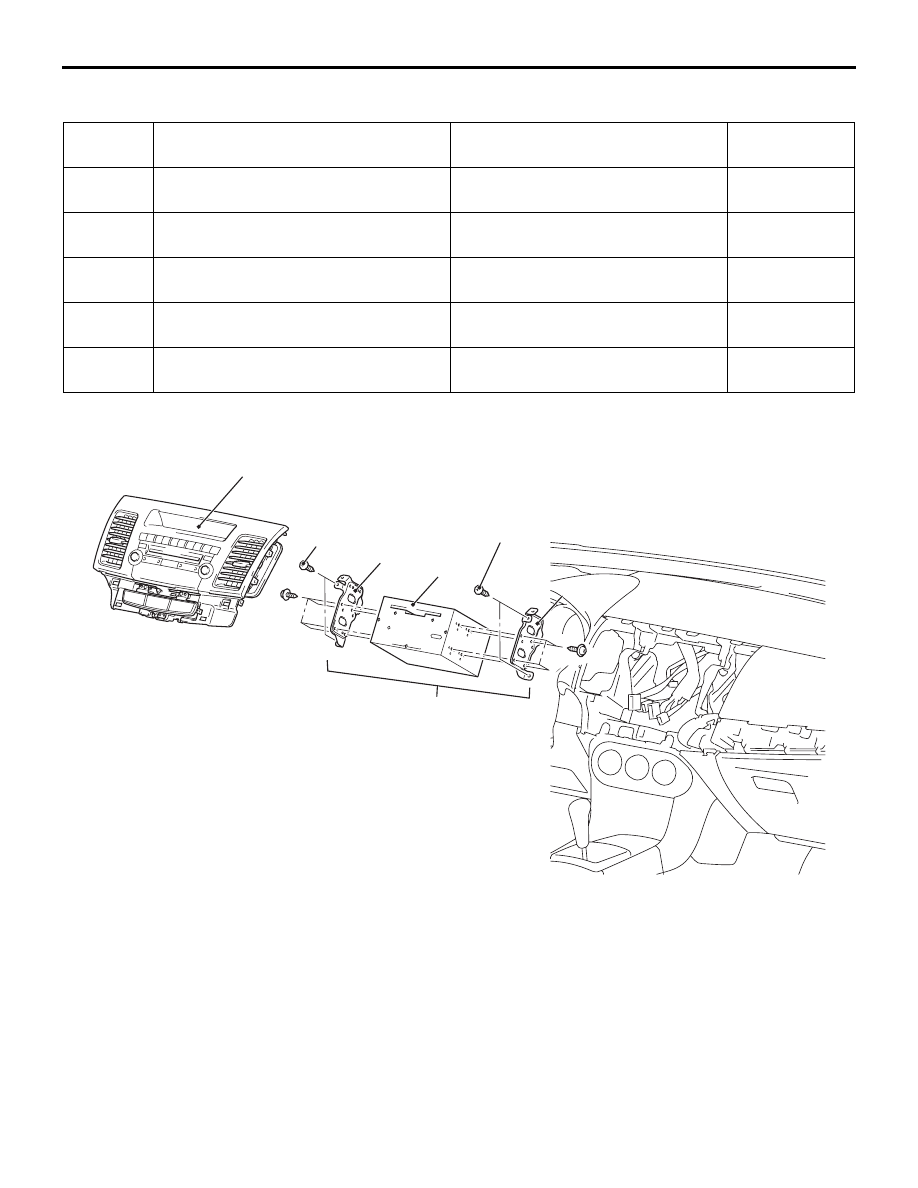

СНЯТИЕ И УСТАНОВКА

M1544010900159

Элемент
№

Элемент проверки
(дисплей M.U.T.-III)

Условие проверки

Нормальные
условия

1

Переключатель RADIO remoto SW
(SEEK-) (ПОИСК-)

Когда переключатель «CH down»
нажат

ON

2

Переключатель RADIO remoto SW
(SEEK+) (ПОИСК+)

Когда переключатель «CH up»
нажат

ON

3

Переключатель RADIO remoto SW
(MODE) (РЕЖИМ)

Когда переключатель «Mode»
нажат

ON

4

Переключатель RADIO remoto SW
(VOL-) (ГРОМК-)

Когда переключатель «VOL down»
нажат

ON

5

Переключатель RADIO remoto SW
(VOL+) (ГРОМК+)

Когда переключатель «VOL up»
нажат

ON

2

4

1,0 ± 0,5 Нм

1,0 ± 0,5 Нм

3

AB

3

1

AC609097

КНОПКИ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ НА РУЛЕВОМ КОЛЕСЕ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-280

КНОПКИ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ НА РУЛЕВОМ

КОЛЕСЕ

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ
И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1544004800562

См. ГРУППА 00

− Содержание поиска

и устранения неисправностей

Стр.00-6

.

ТАБЛИЦА ПРОЯВЛЕНИЙ
НЕИСПРАВНОСТЕЙ

M1544004900860

A

5

A

A

A

AB

Захват

Захват

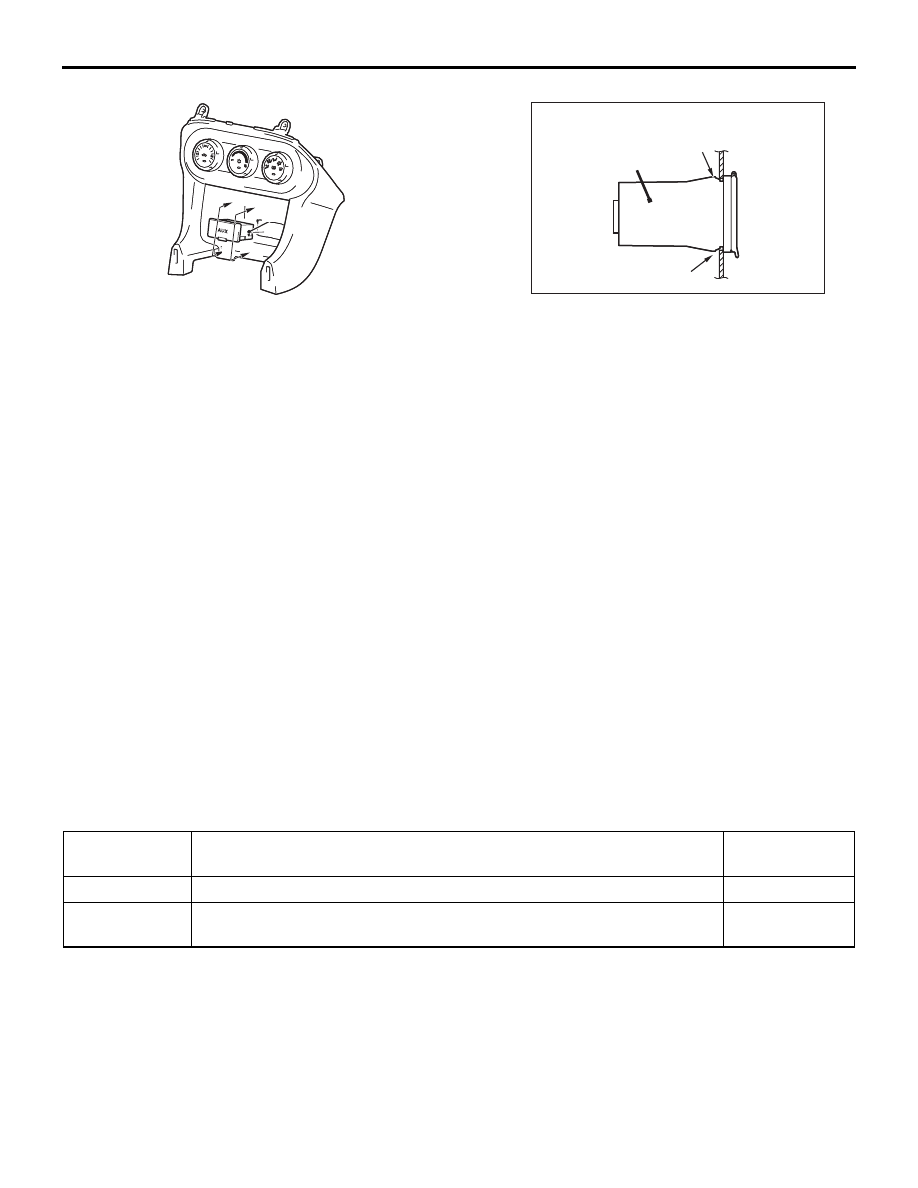

Разрез А – А

5

AC608893

Операции по снятию
радиоприемника и CD-плеера

1.

Центральная приборная панель
(см. ГРУППУ 52A

− Центральная

приборная панель

Стр.52A-7

).

2.

Узел радиоприемника
и CD-плеера

3.

Кронштейн радиоприемника
и CD-плеера

4.

Радиоприемник и CD-плеер

Операции по снятию корзины
аудиосистемы

•

Корпус приборной панели
(см. ГРУППУ 52A

− Центральная

приборная панель

Стр.52A-7

).

5.

Корзина аудиосистемы
<Автомобили
с аудиоусилителем>

Процедура
проверки №

Признак неисправности

Страница

1

Не работают кнопки управления аудиосистемой на рулевом колесе

Стр.54A-281

2

Подсветка кнопок управления аудиосистемой на рулевом колесе не
включается.

Стр.54A-284
