РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-269

ШАГ 6. Проверить жгут электропроводки
между выводом разъема динамика или
высокочастотного динамика и выводом
разъема радиоприемника и CD-плеера.
Проверить линии связи на наличие обрыва.

• <Динамик передней двери (LH)> Проверить

жгут электропроводки между разъемом E-12
динамика передней двери (LH) (выводы №1,
2) и разъемом C-103 радиоприемника
и CD-плеера (выводы №28, 38).

ПРИМЕЧАНИЕ: Прежде чем осматривать жгут

электропроводки, проверить
промежуточный разъем C-125
и соединительный разъем C-39
и отремонтировать при необходимости.

• <Динамик передней двери (RH)> Проверить

жгут электропроводки между разъемом E-10
динамика передней двери (RH) (выводы №1,
2) и разъемом C-103 радиоприемника
и CD-плеера (выводы №26, 36).

ПРИМЕЧАНИЕ: Прежде чем осматривать жгут

электропроводки, проверить
промежуточный разъем C-111
и соединительный разъем C-39
и отремонтировать при необходимости.

• <Динамик задней двери (LH)> Проверить жгут

электропроводки между разъемом E-22
динамика задней двери (LH) (выводы №1, 2)
и разъемом C-103 радиоприемника
и CD-плеера (выводы №27, 37).

ПРИМЕЧАНИЕ: Перед проверкой жгута

электропроводки проверьте и, при
необходимости, отремонтируйте
промежуточные разъемы C-28 и D-21 .

• <Динамик задней двери (RH)> Проверить жгут

электропроводки между разъемом E-21
динамика задней двери (RH) (выводы №1, 2)
и разъемом C-103 радиоприемника
и CD-плеера (выводы №25, 35).

ПРИМЕЧАНИЕ: Перед проверкой жгута

электропроводки проверьте и при
необходимости отремонтируйте
промежуточные разъемы C-16 и D-01.

• <Высокочастотный динамик (LH)> Проверить

жгут электропроводки между разъемом E-02
высокочастотного динамика (LH) (выводы №1,
2) и разъемом C-103 радиоприемника
и CD-плеера (выводы №38, 28).

ПРИМЕЧАНИЕ: Прежде чем осматривать жгут

электропроводки, проверить
промежуточный разъем C-126
и соединительный разъем C-39
и отремонтировать при необходимости.

• <Высокочастотный динамик (RH)> Проверить

жгут электропроводки между разъемом E-04
высокочастотного динамика (RH) (выводы №1,
2) и разъемом C-103 радиоприемника
и CD-плеера (выводы №36, 26).

ПРИМЕЧАНИЕ: Прежде чем осматривать жгут

электропроводки, проверить
промежуточный разъем C-112
и соединительный разъем C-39
и отремонтировать при необходимости.

Q: Результаты проверки в норме?

ДА :

Заменить радиоприемник и CD-плеер.

НЕТ :

Отремонтировать жгут электропроводки.

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-270

Процедура проверки 3: Нет звука в одном из акустических динамиков. <Автомобили
с АУДИОУСИЛИТЕЛЬ>

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи электропитания, цепи
заземления и цепи связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

САБВУФЕР

ДИНАМИК ПРАВОЙ

ЗАДНЕЙ ДВЕРИ

ДИНАМИК ЛЕВОЙ

ЗАДНЕЙ ДВЕРИ

ДИНАМИК ПРАВОЙ

ПЕРЕДНЕЙ ДВЕРИ

ДИНАМИК ЛЕВОЙ

ПЕРЕДНЕЙ ДВЕРИ

ВЫСОКОЧАСТОТНЫЙ

ДИНАМИК (ПРАВЫЙ)

ВЫСОКОЧАСТОТНЫЙ

ДИНАМИК (ЛЕВЫЙ)

АУДИОУСИЛИТЕЛЬ

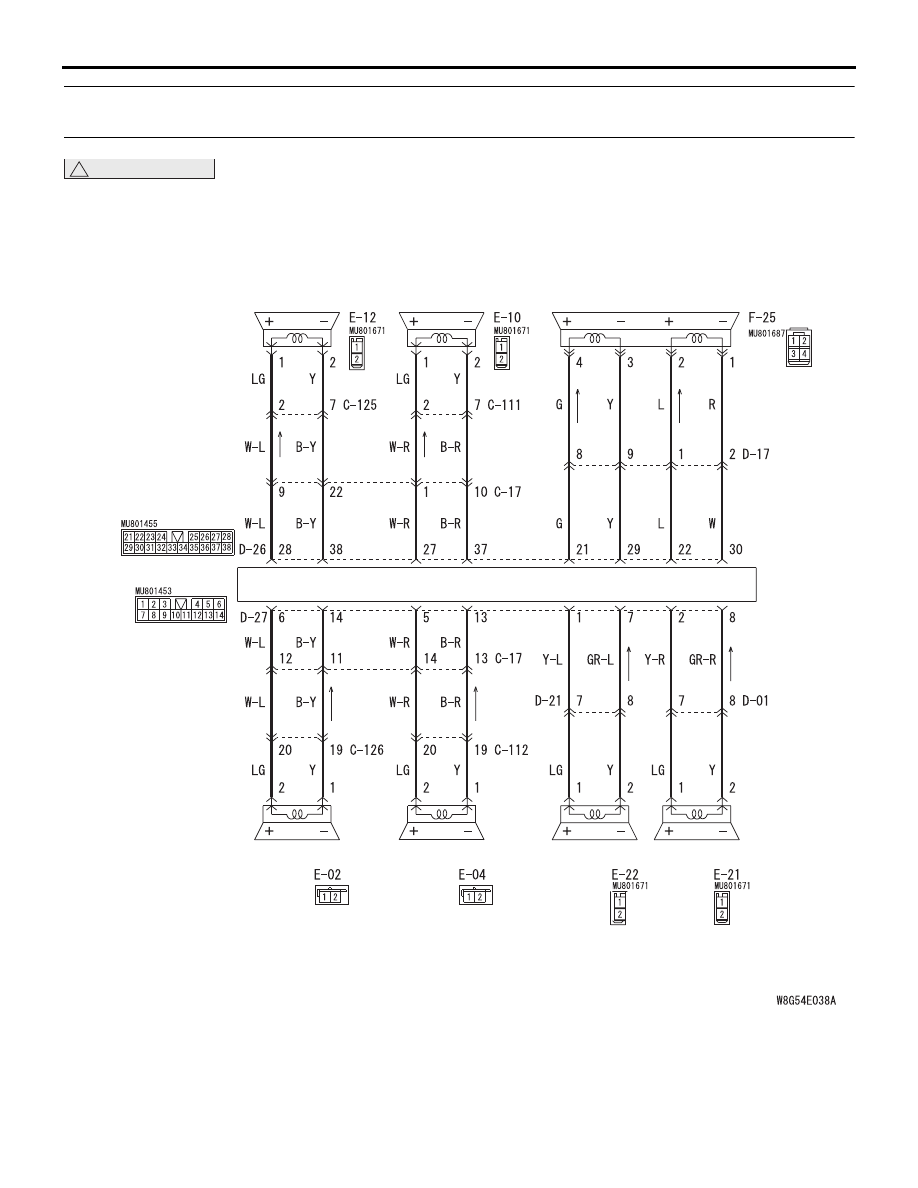

Цепь акустической системы

ПИТАНИЕ ЭЛЕК-

ТРОДВИГАТЕЛЯ

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-271

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

РАДИОПРИЕМНИК И ПРОИГРЫВА-

ТЕЛЬ КОМПАКТ-ДИСКОВ

АУДИОУСИЛИТЕЛЬ

C-103

C-112 (BR)

C-111

C-17

AJ

Разъемы: C-17, C-103, C-111, C-112

AC700271

C-126 (BR)

C-125

DJ

Разъемы: C-125, C-126

AC612705

D-27

D-26

D-01

Разъемы: D-01, D-26, D-27

AJ

AC612722

Разъем: D-21

AK

AC612723

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-272

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если один из динамиков не выдает звук, то
возможна неисправность в динамике,
радиоприемнике и CD-плеере, аудиоусилителе,
линии связи от радиоприемника и CD-плеере
к аудиоусилителю или линии связи от
аудиоусилителя к динамику. Также, возможно,
непоследовательная информация кодов опций.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность динамика

• Неисправность радиоприемника или

CD-плеера

• Неисправность аудиоусилителя

• Непоследовательная информация

кодирования опций

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка данных кодирования
ETACS-ECU
(1) С помощью M.U.T.-III считать информацию

о кодах опций ETACS-блока управления
(см. ГРУППУ 00

− Список кодов

Стр.00-15

).

(2) Проверить, что «Speaker (Динамик)»

установлен в «Premium
(Высококачественный).»

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

С помощью M.U.T.-III установить коды
для опции «Speaker» в «Premium»
и проверить признак неисправности.

ШАГ 2. Проверка с использованием метода
проверки аудиодинамика
Провести проверку аудиодинамика и выяснить,
какой динамик не выдает звук. См.

Стр.54A-288

.

ПРИМЕЧАНИЕ: В следующей процедуре
проверить, какой динамик или
высокочастотный динамик неисправен.

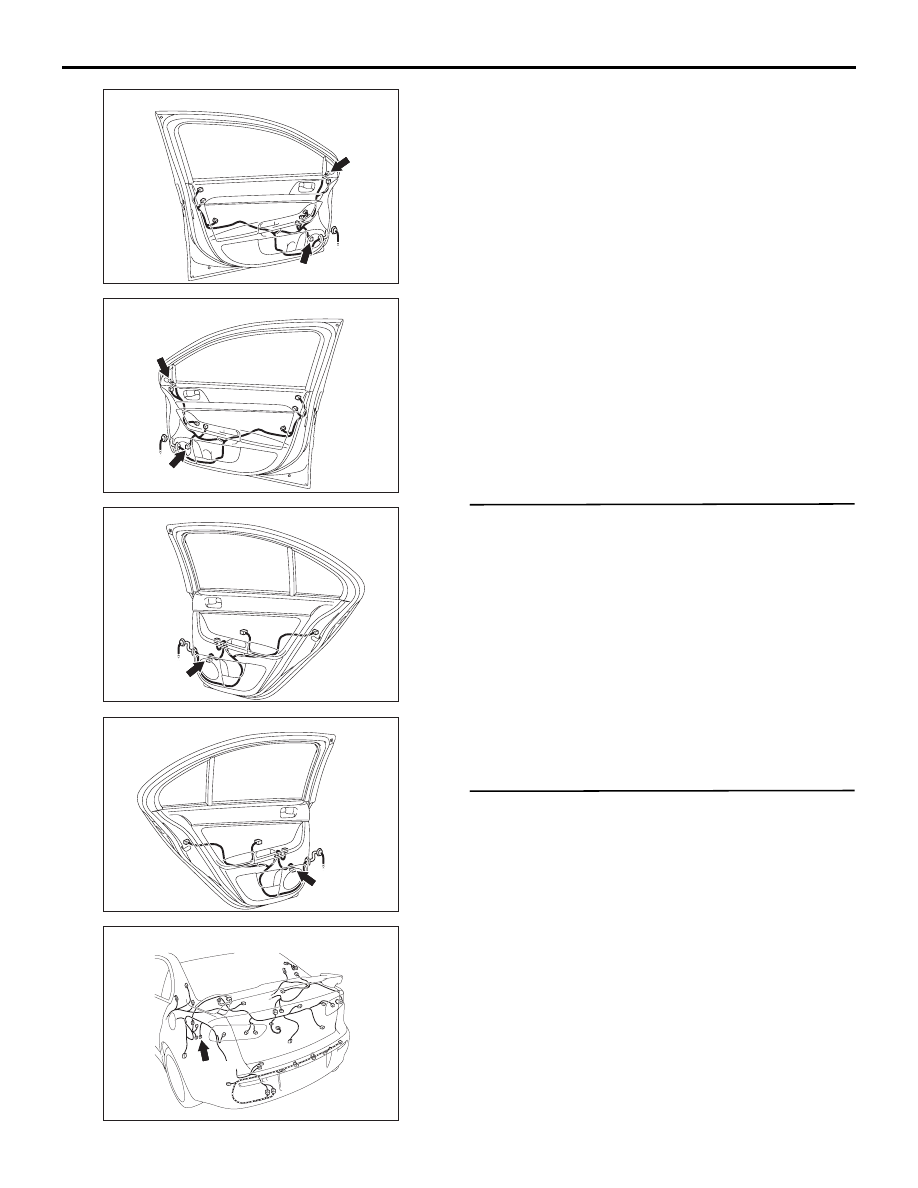

E -12

E-02 (B)

AD

Разъемы: E-02, E-12

AC612730

E-10

E-04 (B)

AD

Разъемы: E-04, E-10

AC612731

AB

Разъем: E  -21

AC612733

AB

Разъем: E-22

AC612732

F-25 (B)

Разъем: F-25

AR

AC700273
