Mitsubishi Lancer X. Руководство - часть 412
РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ
ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.
54A-273
Q: Результаты проверки в норме?
ДА (в норме для всех) :
Причиной может быть
периодически возникающий отказ
(См. ГРУППУ 00
− Методика
использования контрольных точек для
проверки / устранения неисправностей
−
Методика устранения периодически
возникающего отказа
НЕТ (неисправно для всех) :

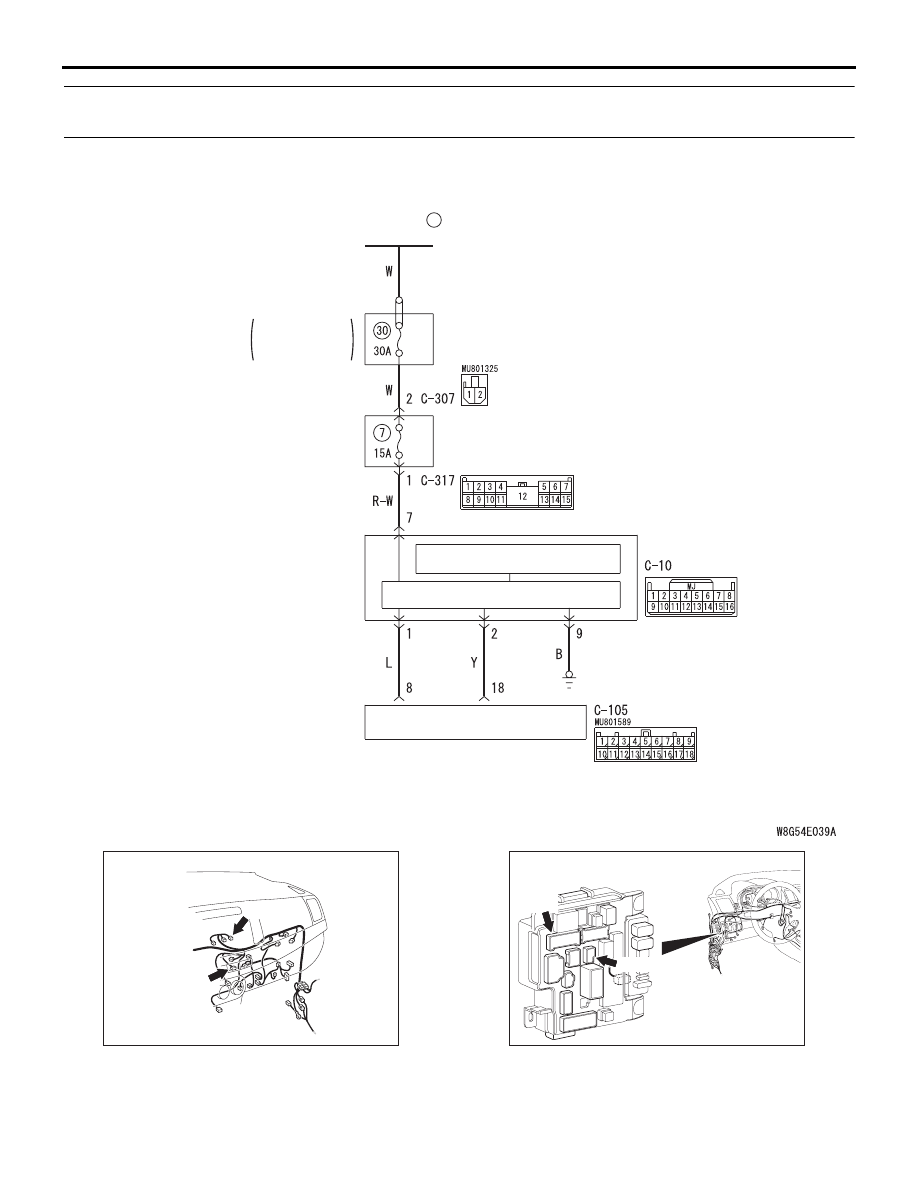

Проверить цепь
электропитания и заземления
радиоприемника и CD-плеера
и отремонтировать при необходимости.
Если цепи электропитания и заземления
радиоприемника и CD-плеера в норме,
заменить радиоприемник и CD-плеер.
НЕТ (Один из динамиков неисправен) :
Перейти
к шагу 3
ШАГ 3. Проверка разъема: E-12
<передний-LH>, E-10 <передний-RH>, E-22
<задний-LH> or E-21 <задний-RH> разъем
динамика двери, E-02 <LH>, E-04 <RH> разъем
высокочастотного динамика, разъем F-25
сабвуфера
Q: Результаты проверки в норме?
ДА :
Перейти к шагу 4
НЕТ :
Отремонтировать неисправный разъем.
ШАГ 4. Проверить динамик, высокочастотный
динамик или сабвуфер.
(1) Снять динамик, высокочастотный динамик или
сабвуфер. См.
(2) Проверить, что динамик или высокочастотный
динамик издают шум при подаче напряжения
5 В к выводам разъема динамика или
высокочастотного динамика. <динамик или
высокочастотный динамик>
(3) Проверить, что сабвуфер издает шум при
подаче напряжения 5 В к выводам разъема
сабвуфера. <сабвуфер>
Q: Результаты проверки в норме?
ДА :
Перейти к шагу 5
НЕТ :
Заменить динамик, высокочастотный
динамик или сабвуфер.
ШАГ 5. Проверка разъема: Разъем D-26
<динамик передней двери или сабвуфер>,
разъем D-27 <высокочастотный динамик или
динамик задней двери> аудиоусилитель
Q: Результаты проверки в норме?
ДА :
Перейти к шагу 6
НЕТ :
Отремонтировать неисправный разъем.
ШАГ 6. Проверить жгут электропроводки
между выводом разъема динамика или
высокочастотного динамика и выводом
разъема аудиоусилителя.
Проверить линии связи на наличие обрыва.
• <Динамик передней двери (LH)> Проверить
жгут электропроводки между разъемом E-12
динамика передней двери (LH) (выводы №1,
2) и разъемом D-26 аудиоусилителя (выводы
№28, 38).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, проверить
промежуточные разъемы C-17 и C-125
и отремонтировать при необходимости.
• <Динамик передней двери (RH)>Проверить
жгут электропроводки между разъемом E-10
динамика передней двери (RH) (выводы №1,
2) и разъемом D-26 аудиоусилителя (выводы
№27, 37).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, проверить
промежуточные разъемы C-17 и C-111
и отремонтировать при необходимости.
• <Динамик задней двери (LH)>Проверить жгут
электропроводки между разъемом E-22
динамика задней двери (LH) (выводы №1, 2)
и разъемом D-27 аудиоусилителя (выводы
№1, 7).
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте промежуточный разъем
D-21, при необходимости отремонтируйте.
• <Динамик задней двери (RH)>Проверить жгут
электропроводки между разъемом E-21
динамика задней двери (RH) (выводы №1, 2)
и разъемом D-27 аудиоусилителя (выводы
№2, 8).
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте промежуточный разъем
D-21, при необходимости отремонтируйте.
• <Высокочастотный динамик (LH)>Проверить
жгут электропроводки между разъемом E-22
высокочастотного динамика (LH) (выводы №1,
2) и разъемом D-27 аудиоусилителя (выводы
№14, 6).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, проверить
промежуточные разъемы C-17 и C-126
и отремонтировать при необходимости.
• <Высокочастотный динамик (RH)> Проверить
жгут электропроводки между разъемом E-04
высокочастотного динамика (RH) (выводы №1,
2) и разъемом D-27 аудиоусилителя (выводы
№13, 5).
