Mitsubishi Lancer X. Руководство - часть 410

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-265

ШАГ 10. Проверить жгут электропроводки
между разъемом C-105 радиоприемника
и CD-плеера (вывод №17) и разъемом D-27
аудиоусилителя (вывод №3)

• Проверить линии связи на наличие обрыва.

ПРИМЕЧАНИЕ: Перед проверкой жгута
электропроводки проверьте и, при
необходимости, отремонтируйте
промежуточный разъем C-17.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 11

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 11. Повторно проверить систему.
Заменить аудиоусилитель, затем проверить
наличие звука.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Заменить радиоприемник и CD-плеер.

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-266

Процедура проверки 3: Нет звука в одном из акустических динамиков. <Автомобили без
аудиоусилителя>

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи электропитания, цепи
заземления и цепи связи.

<АВТОМОБИЛИ

С 6 ДИНАМИКАМИ>

<АВТОМОБИЛИ

С 6 ДИНАМИКАМИ>

РАДИОПРИЕМНИК И ПРОИГРЫ-

ВАТЕЛЬ КОМПАКТ-ДИСКОВ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ВЫСОКОЧАСТОТНЫЙ

ДИНАМИК (ЛЕВЫЙ)

ДИНАМИК

ЛЕВОЙ ПЕРЕД-

НЕЙ ДВЕРИ

ДИНАМИК

ПРАВОЙ ПЕРЕД-

НЕЙ ДВЕРИ

ДИНАМИК ПРАВОЙ

ЗАДНЕЙ ДВЕРИ

ДИНАМИК ЛЕВОЙ

ЗАДНЕЙ ДВЕРИ

ВЫСОКОЧАСТОТ-

НЫЙ ДИНАМИК (ПРАВЫЙ)

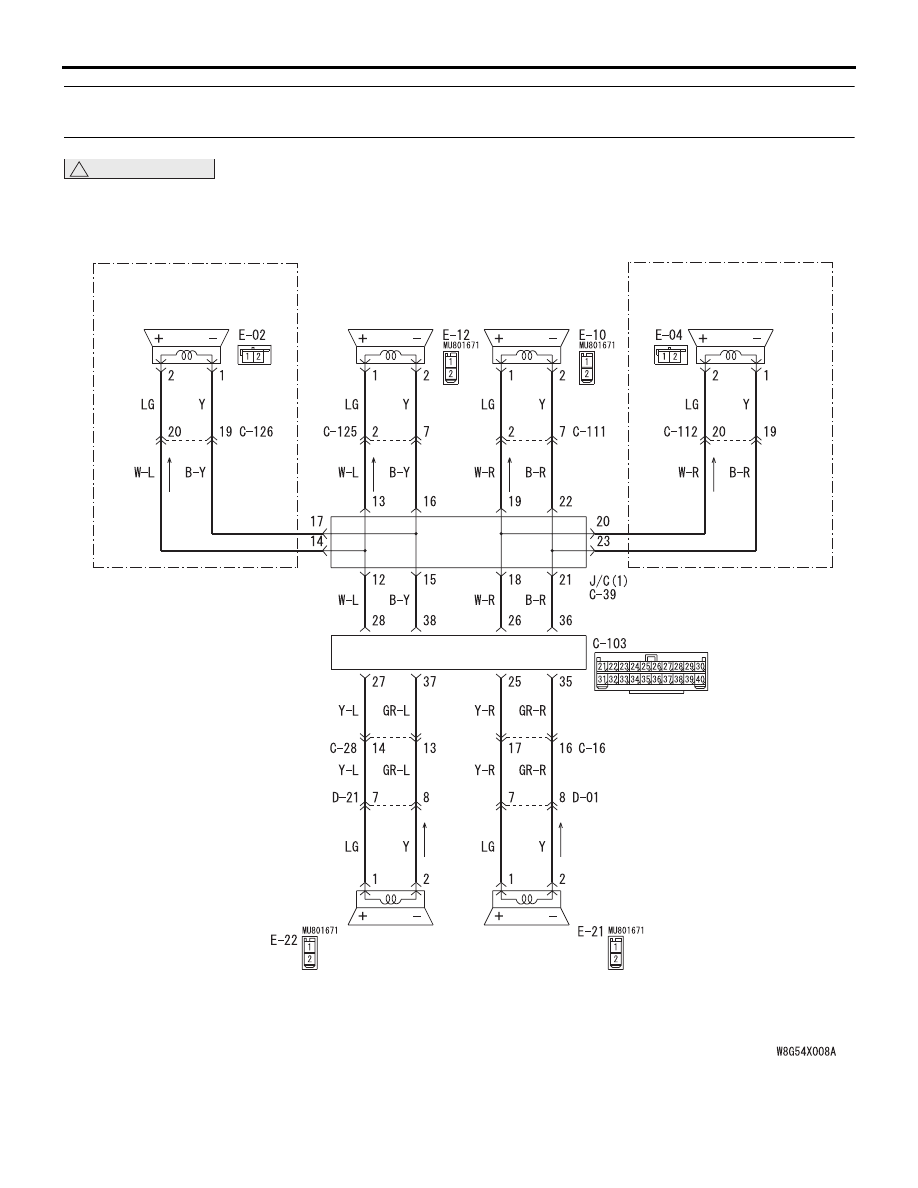

Цепь акустической системы

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-267

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если звук в одном из динамиков отсутствует,
возможно, неисправен динамик, радиоприемник
и CD-плеер, линия связи между
радиоприемником и CD-плеером и динамиками.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность динамика

• Неисправность радиоприемника или

CD-плеера

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка данных кодирования
ETACS-ECU
(1) С помощью M.U.T.-III считать информацию

о кодах опций ETACS-блока управления
(см. ГРУППУ 00

− Список кодов

Стр.00-15

).

C-103

C-112 (BR)

C-111

C-16

AI

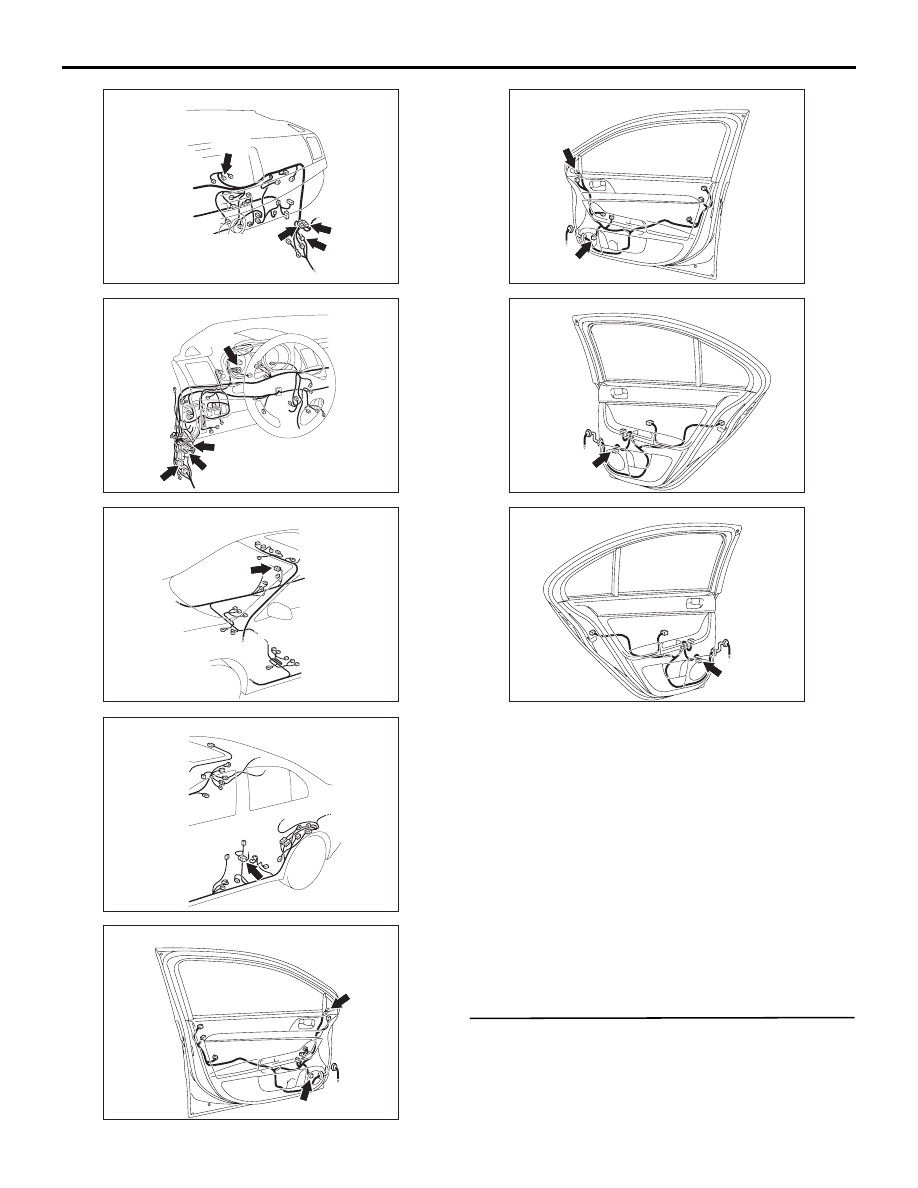

Разъемы: C-16, C-103, C-111, C-112

AC700271

C-126 (BR)

C-125

C-39

C-28

DT

Разъемы: C-28, C-39, C-125, C-126

AC612705

Разъем: D-01

AI

AC612722

Разъем: D-21

AK

AC612723

E -12

E-02 (B)

AD

Разъемы: E-02, E-12

AC612730

E-10

E-04 (B)

AD

Разъемы: E-04, E-10

AC612731

AB

Разъем: E  -21

AC612733

AB

Разъем: E-22

AC612732

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-268

(2) Убедиться, что результат совпадает

с количеством динамиков («6 speakers» или «4
speakers»), указанным в настройке «Speaker.»

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

С помощью M.U.T.-III установить коды
для опций «Speaker (Динамик)» в «6
динамиков» или «4 динамика»,
и проверить признак неисправности.

ШАГ 2. Проверка с использованием метода
проверки аудиодинамика
Провести проверку аудиодинамика и выяснить,
какой динамик не выдает звук. См.

Стр.54A-288

.

ПРИМЕЧАНИЕ: В следующей процедуре
проверить, какой динамик или
высокочастотный динамик неисправен.

Q: Результаты проверки в норме?

ДА (в норме для всех) :

Причиной может быть

периодически возникающий отказ
(См. ГРУППУ 00

− Методика

использования контрольных точек для
проверки / устранения неисправностей

−

Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ (неисправно для всех) :

Проверить цепь

электропитания и заземления
радиоприемника и CD-плеера
и отремонтировать при необходимости.
Если цепи электропитания и заземления
радиоприемника и CD-плеера в норме,
заменить радиоприемник и CD-плеер.

НЕТ (Один из динамиков неисправен) :

Переход

к Шагу 3.

ШАГ 3. Проверка разъема: E-12
<передний-LH>, E-10 <передний-RH>, E-22
<задний-LH> или E-21 <задний-RH> разъем
динамика двери E-02 <LH>, E-04 <RH> разъем
высокочастотного динамика

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверить динамик или
высокочастотный динамик.
(1) Снять динамик или высокочастотный динамик.

См.

Стр.54A-289

.

(2) Проверить, что динамик или высокочастотный

динамик издают шум при подаче напряжения
5 В к выводам разъема динамика или
высокочастотного динамика.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Заменить динамик или высокочастотный
динамик.

ШАГ 5. Проверка разъема: Разъем C-103
радиоприемника и CD-плеера.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Отремонтировать неисправный разъем.
