РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-261

ШАГ 6. Измерение напряжения на разъеме
ETACS-ECU C-307.
(1) Отсоедините разъем и измерьте напряжение

на разъеме со стороны жгута.

(2) Перевести ключ зажигания в положение ACC.
(3) Напряжение между разъемом C-307

ETACS-блока управления (вывод №2)
и «массой» кузова

НОРМА: Напряжение аккумуляторной
батареи

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 8

НЕТ :

Перейти к шагу 7

ШАГ 7. Проверить жгут электропроводки
между разъемом C-307 ETACS-блока
управления (вывод №2) и плавкой
перемычкой №34

• Проверить линию электропитания на наличие

обрыва и короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 8. Повторно проверить систему.
Проверить, что питание радиоприемника
и CD-плеера включено.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Заменить радиоприемник и CD-плеер.

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-262

Процедура проверки 2: Нет звука. <Автомобили с АУДИОУСИЛИТЕЛЬ>

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться в нормальной работе цепи электропитания, цепи
заземления и цепи связи.

БЛОК РЕЛЕ В

МОТОРНОМ

ОТСЕКЕ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

РАДИОПРИЕМНИК И ПРОИГРЫ-

ВАТЕЛЬ КОМПАКТ-ДИСКОВ

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

АУДИОУСИЛИТЕЛЬ

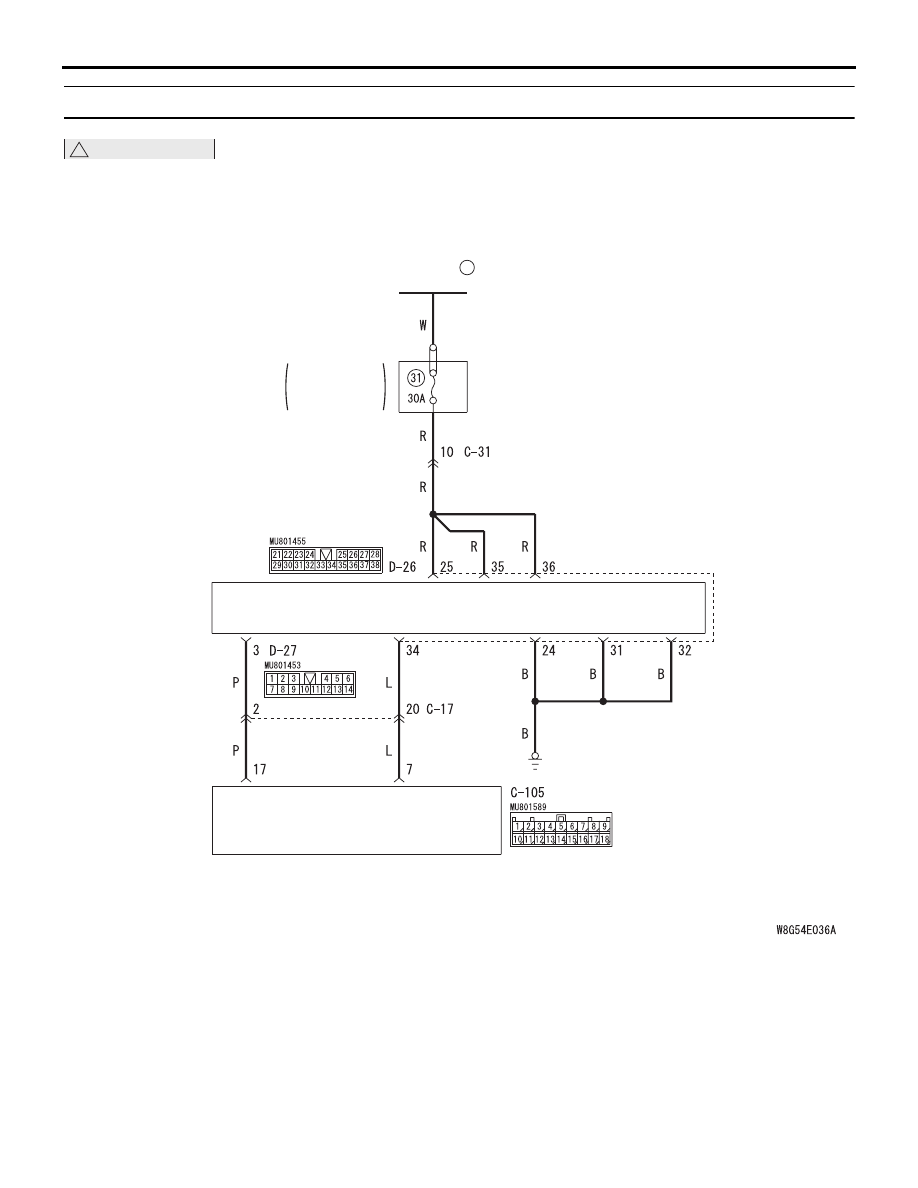

Цепь аудиосистемы

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-263

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если не выдается аудиозвук, то, возможно,
неисправен радиоприемник и CD-плеер,
аудиоусилитель или цепь электропитания
аудиоусилителя, или возможна
непоследовательная информация кодов опций.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность радиоприемника или

CD-плеера

• Неисправность аудиоусилителя

• Непоследовательная информация

кодирования опций

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка данных кодирования
ETACS-ECU
(1) С помощью M.U.T.-III считать информацию

о кодах опций ETACS-блока управления
(см. ГРУППУ 00

− Список кодов

Стр.00-15

).

(2) Проверить, что «Speaker (Динамик)»

установлен в «Premium
(Высококачественный).»

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

С помощью M.U.T.-III установить коды
для опции «Speaker» в «Premium»
и проверить признак неисправности.

ШАГ 2. Проверка разъема: Разъем D-26
аудиоусилителя

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 3. Измерить сопротивленлие на разъеме
D-26 аудиоусилителя
(1) Отсоединить разъем и выполнить измерение

на стороне жгута.

(2) Измерить сопротивление между разъемом

D-26 аудиоусилителя (вывод №24) и «массой»
кузова.

НОРМА: Цепь в порядке
(2

Ω или меньше)

(3) Измерить сопротивление между разъемом

D-26 аудиоусилителя (вывод №31) и «массой»
кузова.

НОРМА: Цепь в порядке
(2

Ω или меньше)

(4) Измерить сопротивление между разъемом

D-26 аудиоусилителя (вывод №32) и «массой»
кузова.

НОРМА: Цепь в порядке
(2

Ω или меньше)

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Перейти к шагу 4

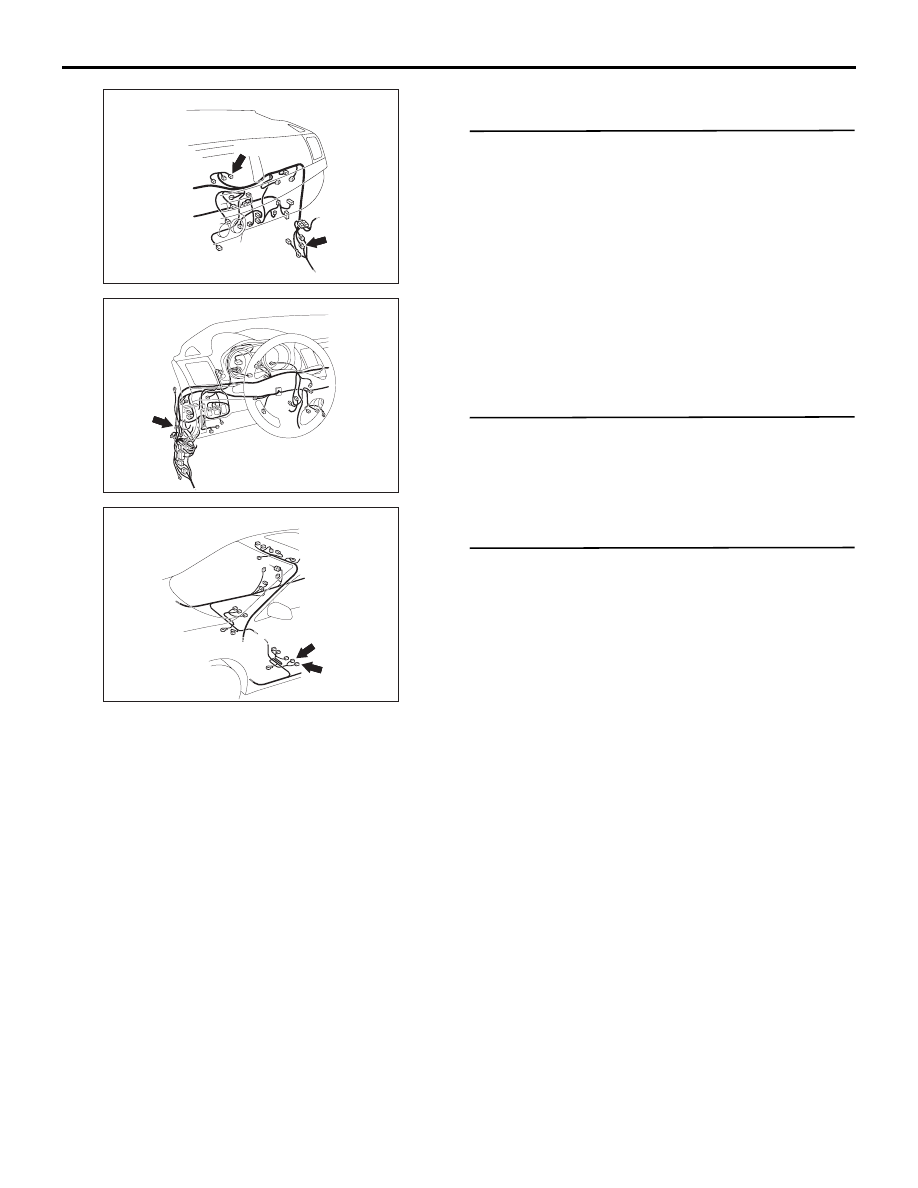

C-105

C-17

Разъемы: C-17, C-105

AH

AC700271

DF

Разъем: C-31

AC612705

D-27

D-26

Разъемы: D-26, D-27

AH

AC612722

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-264

ШАГ 4. Проверить жгут электропроводки
между разъемом D-26 аудиоусилителя
(выводы №24, 31, 32) и «массой» кузова

• Проверьте целостность проводов замыкания

на «массу».

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. Измерение напряжения на разъеме
D-26 аудиоусилителя
(1) Отсоедините разъем и измерьте напряжение

на разъеме со стороны жгута.

(2) Напряжение между разъемом D-26

аудиоусилителя (вывод №25) и «массой»
кузова

НОРМА: Напряжение аккумуляторной
батареи

(3) Напряжение между разъемом D-26

аудиоусилителя (вывод №35) и «массой»
кузова

НОРМА: Напряжение аккумуляторной
батареи

(4) Напряжение между разъемом D-26

аудиоусилителя (вывод №36) и «массой»
кузова

НОРМА: Напряжение аккумуляторной
батареи

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 7

НЕТ :

Перейти к шагу 6

ШАГ 6. Проверить жгут электропроводки
между разъемом D-26 аудиоусилителя
(выводы №25, 35, 36) и плавкой перемычкой
№36

• Проверить линию электропитания на наличие

обрыва и короткого замыкания.

ПРИМЕЧАНИЕ: . Перед проверкой жгута
электропроводки проверьте и, при
необходимости, отремонтируйте
промежуточный разъем C-31.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 7. Проверка разъема: Разъем C-105
радиоприемника и CD-плеера

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 8

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 8. Проверить жгут электропроводки
между разъемом C-105 радиоприемника
и CD-плеера (вывод №7) и разъемом D-26
аудиоусилителя №34

• Проверить линии связи на наличие обрыва.

ПРИМЕЧАНИЕ: Перед проверкой жгута
электропроводки проверьте и, при
необходимости, отремонтируйте
промежуточный разъем C-17.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 9

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 9. Проверка разъема: Разъем D-27
аудиоусилителя

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 10

НЕТ :

Отремонтировать неисправный разъем.
