КНОПКИ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ НА РУЛЕВОМ КОЛЕСЕ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-281

ПРОЦЕДУРЫ РАБОТЫ
С ПРОЯВЛЕНИЯМИ
НЕИСПРАВНОСТЕЙ

Процедура проверки 1: Не работают кнопки управления аудиосистемой на рулевом колесе.

Цветовая кодировка

проводов

B: Черный

LG: Светло-зеленый

G: Зеленый

L: Синий

W: Белый

Y: Желтый

SB: Голубой

BR: Коричневый

O: Оранжевый

GR: Серый

R: Красный

P: Розовый

V: Фиолетовый

PU: Пурпурный

SI: Серебристый

КНОПКИ УПРАВЛЕНИЯ

АУДИОСИСТЕМОЙ НА

РУЛЕВОМ КОЛЕСЕ

ПОДВИЖНАЯ

КОНТАКТНАЯ

ГРУППА

РАДИОПРИЕМНИК И

ПРОИГРЫВАТЕЛЬ

КОМПАКТ-ДИСКОВ

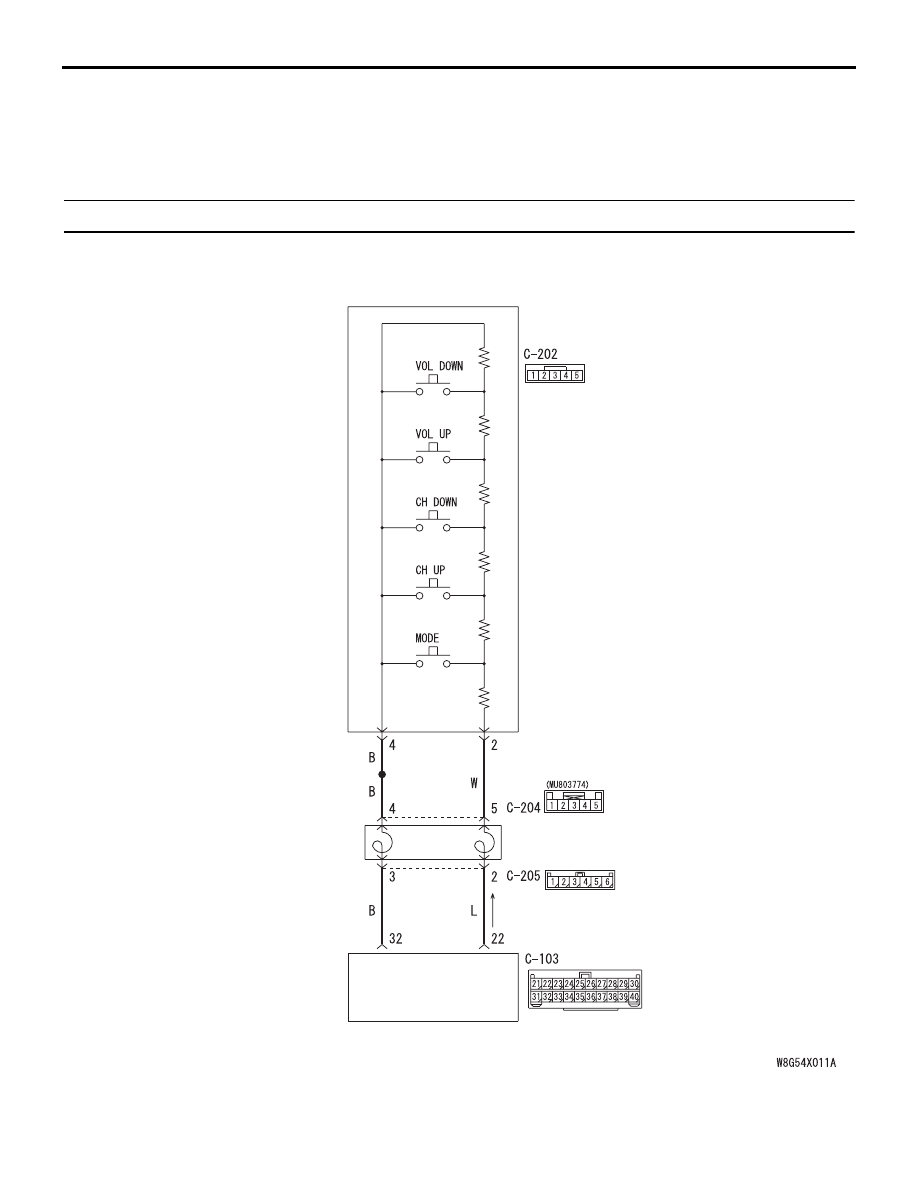

Цепь кнопок управления аудиосистемой на рулевом колесе

КНОПКИ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ НА РУЛЕВОМ КОЛЕСЕ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-282

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
(КОММЕНТАРИЙ)

Возможно, неисправна цепь электропитания
к кнопкам управления аудиосистемой на рулевом
колесе, переключатель управления
стереосистемой на рулевом колесе,
радиоприемник и CD-плеер, или контактная
пружина.

СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ
НЕИСПРАВНОСТЕЙ

• Неисправность кнопок управления

аудиосистемой на рулевом колесе

• Неисправность радиоприемника или

CD-плеера

• Неисправность контактной пружины

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Перечень данных M.U.T.-III
Проверить, что приведенные ниже сервисные
данные в норме.
(1) Повернуть ключ зажигания в положение «ON»

(ВКЛ.).

(2) Поработать с каждой кнопкой управления

стереосистемой на рулевом колесе.
Проверить, отображаются ли перечисленные

ниже нормальные условия.

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Заменить аудиоблок.

НЕТ :

Перейти к шагу 2

ШАГ 2. Проверить кнопки управления
аудиосистемой на рулевом колесе.
Проверить кнопки управления аудиосистемой на
рулевом колесе (см.

Стр.54A-286

).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Заменить кнопки управления
аудиосистемой на рулевом колесе.

ШАГ 3. Проверка разъема: Разъемы C-204
и C-205 контактной пружины

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверить контактную пружину.
Проверить состояние контактной пружины.
См. ГРУППУ 52B

− Осмотр модуля(ей) подушки

безопасности водителя

Стр.52B-185

.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Заменить контактную пружину.

ШАГ 5. Проверка разъема: Разъем C-103
радиоприемника и CD-плеера

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать неисправный разъем.

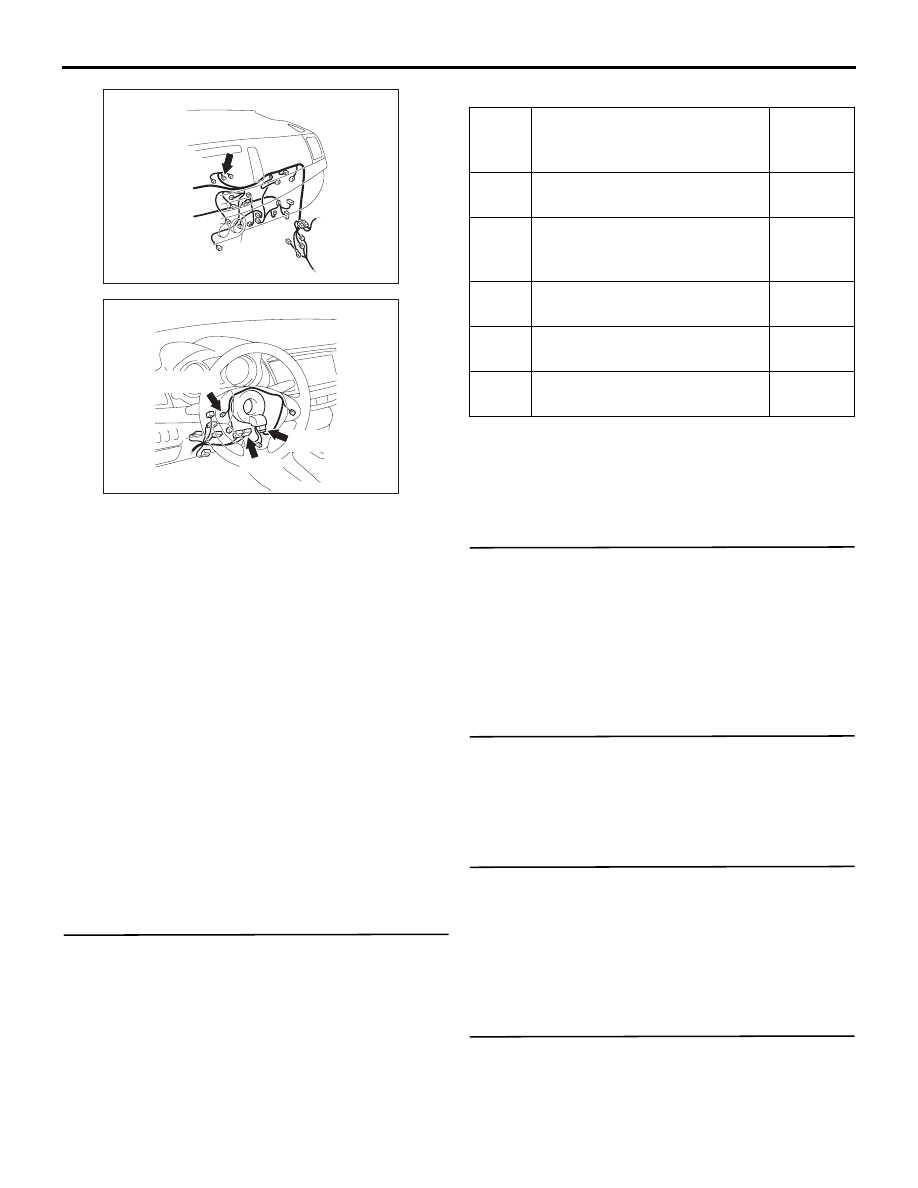

Разъем: C-103

AG

AC700271

C-205

C-204

C-202 (R)

Разъемы: C-202, C-204, C-205

AL

AC612708

Эле-



мент
№

Наименование позиции

Нор-



мальные
условия

Пози-



ция 1

Переключатель RADIO
remote SW (SEEK-) (ПОИСК-)

ON

Пози-



ция 2

Переключатель RADIO
remote SW (SEEK+)
(ПОИСК+)

ON

Пози-



ция 3

Переключатель RADIO
remote SW (MODE) (РЕЖИМ)

ON

Пози-



ция 4

Переключатель RADIO
remote SW (VOL-) (ГРОМК-)

ON

Пози-



ция 5

Переключатель RADIO
remote SW (VOL+) (ГРОМК+)

ON

КНОПКИ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ НА РУЛЕВОМ КОЛЕСЕ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-283

ШАГ 6. Проверить жгут электропроводки
между разъемом C-103 радиоприемника
и CD-плеера (выводы №22, 32) и разъемом
C-205 контактной пружины (выводы №2, 3).

• Проверить линии связи на наличие обрыва

или короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 7

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 7. Проверка разъема: Разъем C-202
кнопок управления аудиосистемой на
рулевом колесе

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 8

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 8. Проверить жгут электропроводки
между разъемом C-202 кнопок управления
аудиосистемой на рулевом колесе (выводы
№2, 4) и разъемом C-204 контактной пружины
(выводы №5, 4).

• Проверить линии связи на наличие обрыва

или короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 9

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 9. Повторно проверить систему.
Проверить, можно ли управлять
радиоприемником и CD-плеером с помощью
кнопок управления аудиосистемой на рулевом
колесе.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Заменить радиоприемник и CD-плеер.

КНОПКИ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ НА РУЛЕВОМ КОЛЕСЕ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-284

Процедура проверки 2: Не включается подсветка кнопок управления аудиосистемой,
расположенных на рулевом колесе.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
(КОММЕНТАРИЙ)

Возможно, неисправна цепь электропитания,
ведущая к кнопкам управления аудиосистемой на
рулевом колесе, кнопки управления
аудиосистемой на рулевом колесе,
комбинированный измеритель или контактная
пружина.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый

G: Зеленый     L: Синий

W: Белый     Y: Желтый

SB: Голубой     BR: Коричневый

O: Оранжевый     GR: Серый

R: Красный     P: Розовый

V: Фиолетовый     PU: Пурпурный

SI: Серебристый

КНОПКИ

УПРАВЛЕНИЯ

АУДИОСИСТЕ-

МОЙ НА РУЛЕ-

ВОМ КОЛЕСЕ

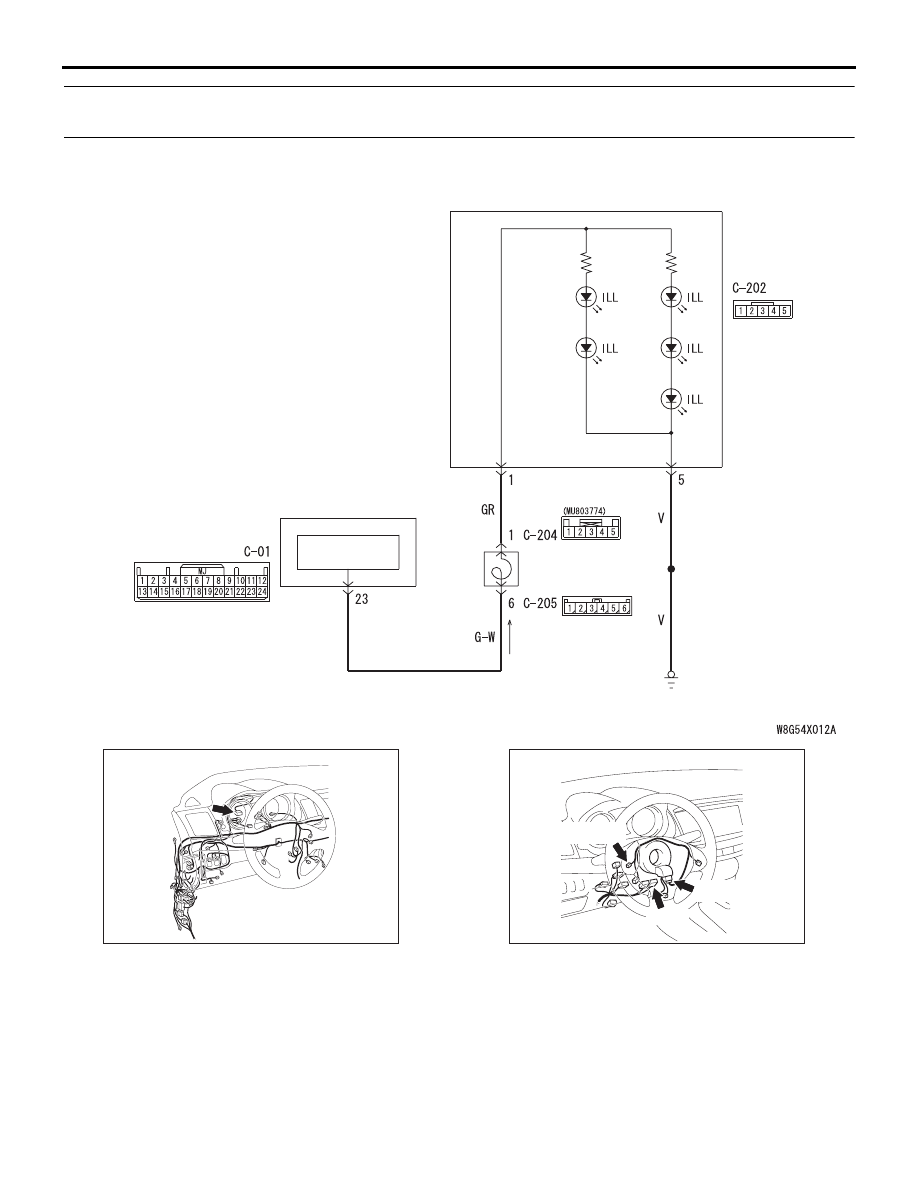

Цепь подсветки кнопок управления аудиосистемой на рулевом колесе

КОМБИНИРОВ

АННЫЙ

СЧЕТЧИК

ЦЕПЬ

ИНТЕРФЕЙСА

ПОДВИЖНАЯ

КОНТАКТНАЯ

ГРУППА

DU

Разъем: C-01

AC612705

C-205

C-204

C-202 (R)

Разъемы: C-202, C-204, C-205

AL

AC612708
