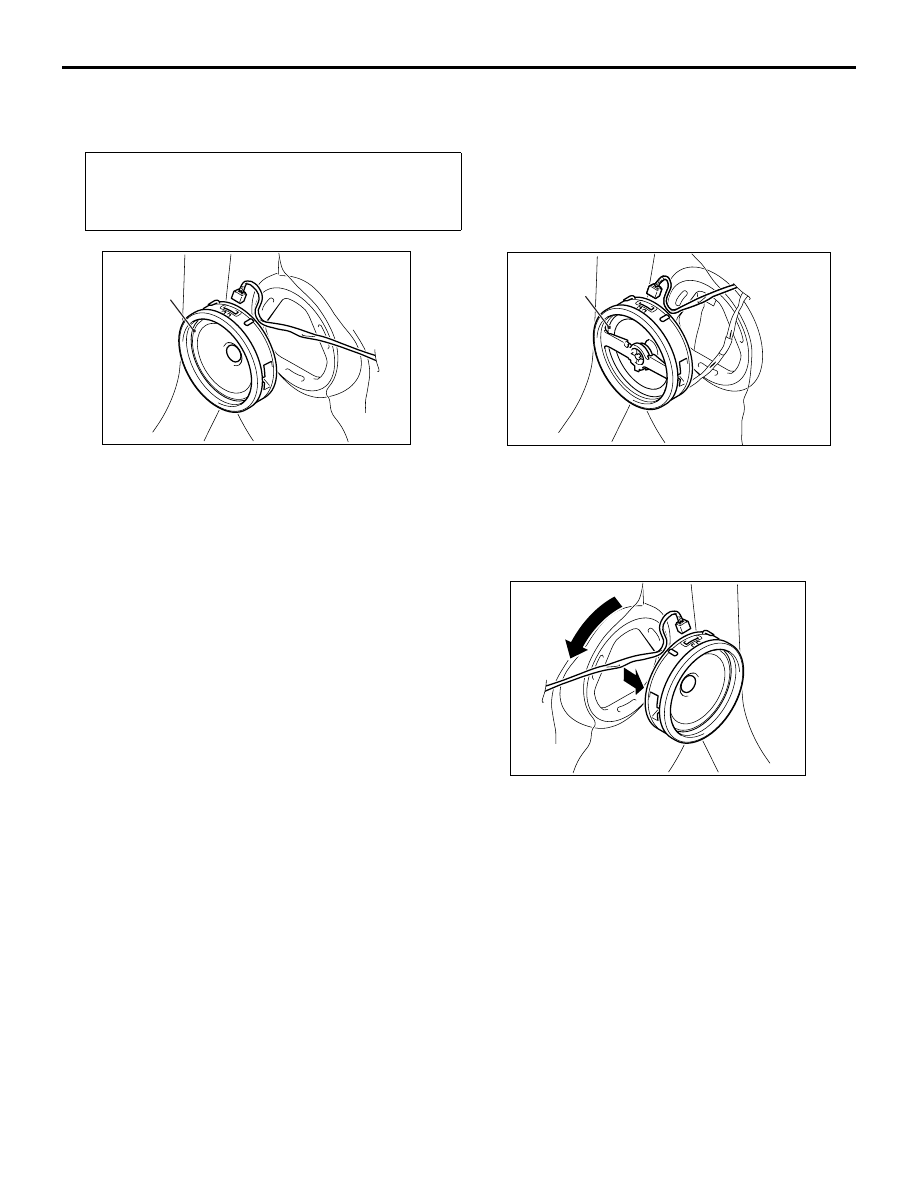

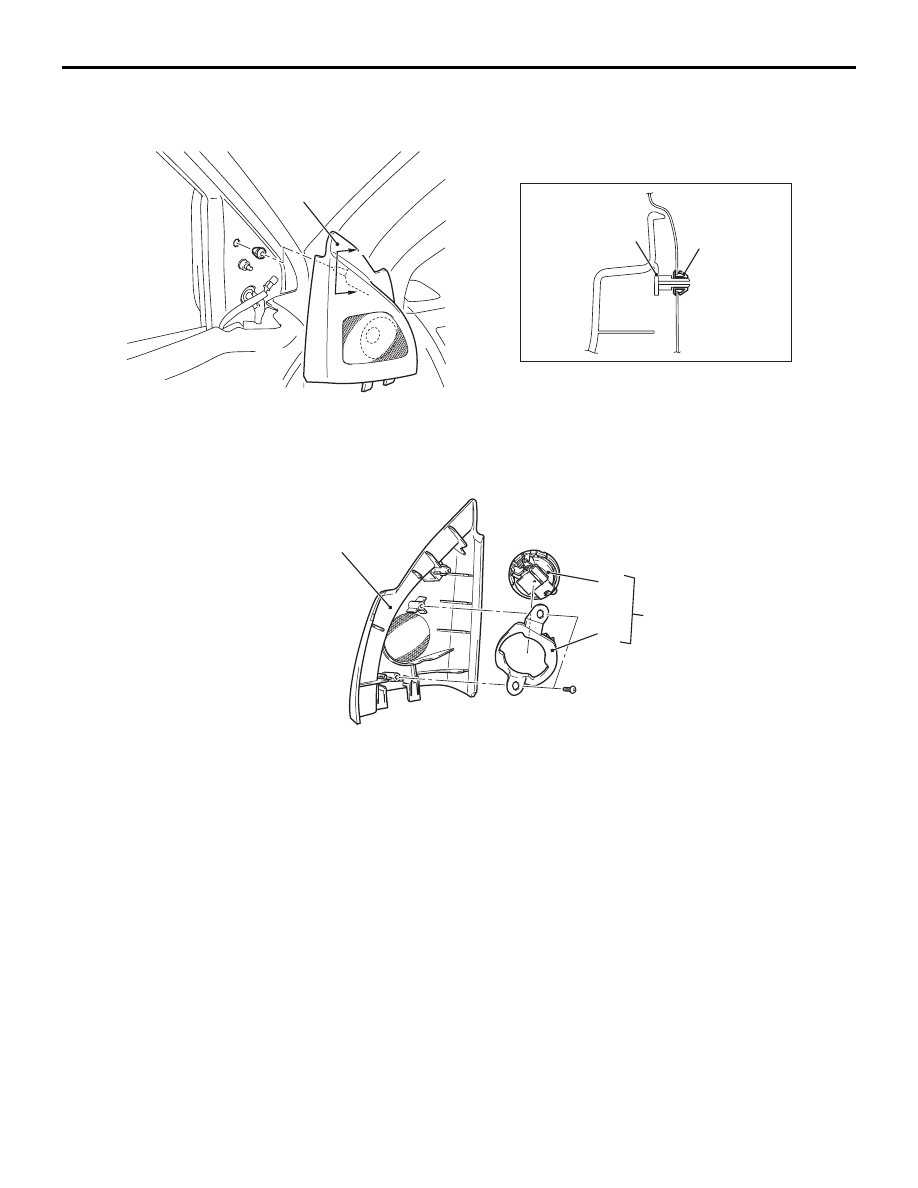

ДИНАМИК

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-289

ПРИМЕЧАНИЕ: При проверке в режиме подачи
шума «SPkR» отображается как «BUZZ».

СНЯТИЕ И УСТАНОВКА

M1544100300153

ДИНАМИК ДВЕРИ

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ДИНАМИКА ПЕРЕДНЕЙ
ДВЕРИ И ДИНАМИКА ЗАДНЕЙ ДВЕРИ

Отсоединить разъем и снять, поворачивая, как
показано на рисунке.

Операции перед снятием
Запоминание полностью закрытого положения окна
с сервоприводом стекла (см. ГРУППУ 42A

− Дверь,

Обслуживание без демонтажа

Стр.42A-83

).

AC506847

AC506846

AC507216

1

2

AB

Этапы снятия динамика
передней двери

•

Облицовка передней двери
(см. ГРУППУ 52A

− Облицовка

двери

Стр.52A-15

).

<<

A

>>

1.

Динамик передней двери
Этапы снятия динамика
задней двери

•

Облицовка задней двери
(см. ГРУППУ 52A

− Облицовка

двери

Стр.52A-15

).

<<

A

>>

2.

Динамик задней двери

AC507244

ДИНАМИК

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-290

ВЫСОКОЧАСТОТНЫЙ ДИНАМИК

A

A

Зажим

 Разрез А – А

AB

1

1

AC608780

AC608782

3

4

5

AB

2

Последовательность
демонтажа

1.

Облицовка оконной рамы
передней двери

2.

Кронштейн высокочастотного
динамика и высокочастотный
динамик

3.

Кронштейн высокочастотного
динамика

4.

Выкокочастотный динамик

5.

Облицовка оконного переплета
передней двери

Последовательность
демонтажа (Продолжение)

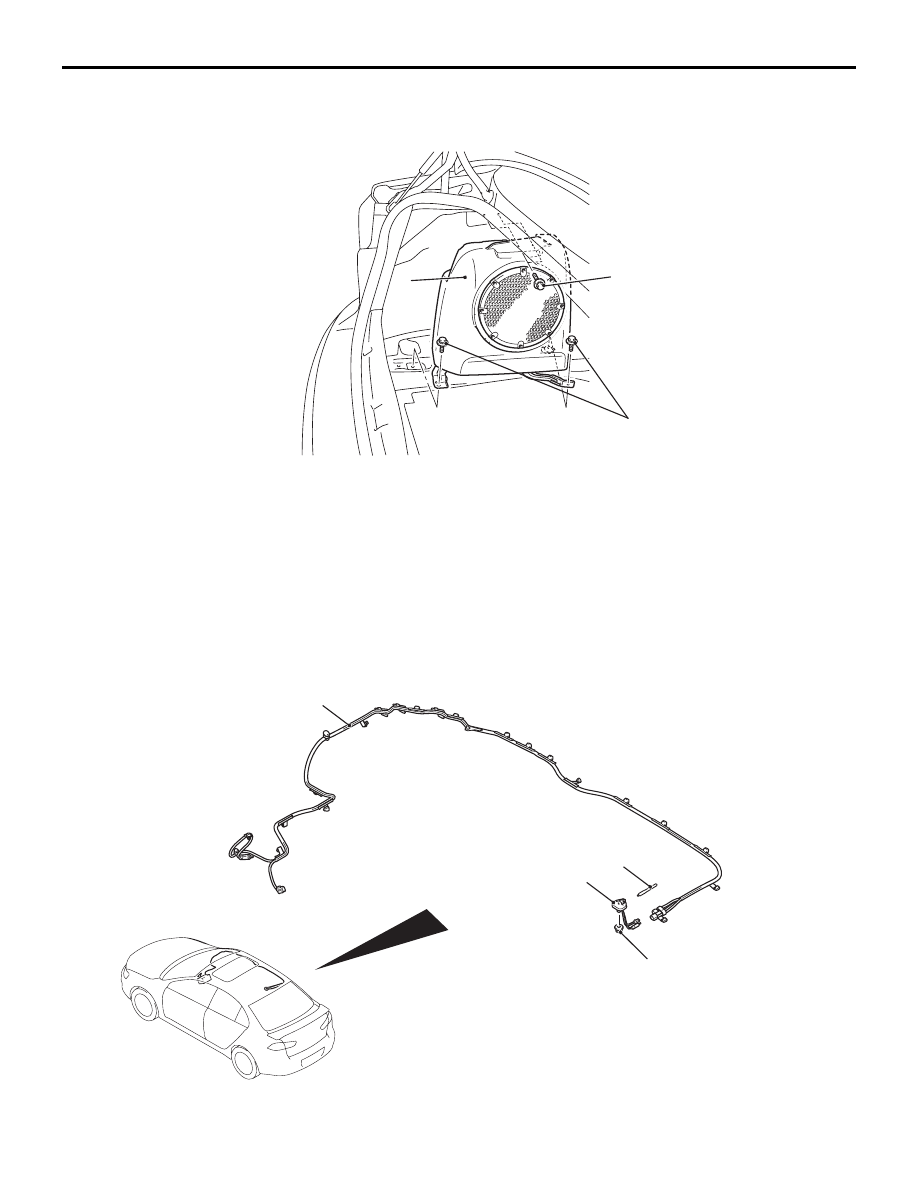

АНТЕННА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-291

САБВУФЕР

АНТЕННА

СНЯТИЕ И УСТАНОВКА

M1544200200175

4,0 ± 2,0 Нм

4,0 ± 2,0 Нм

AB

1

AC608803

Последовательность
демонтажа

1.

Корпус заднего динамика

AB

3,0 ± 1,0 Нм

3

2

1

AC700390

ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-292

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ФИДЕРА АНТЕННЫ

Снять часть модуля штоковой подушки
безопасности и снять зажим* фидера антенны.
<Автомобили с прозрачным люком крыши>

ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

M1540500200011

См. ГРУППА 55

− Поиск и устранение

неисправностей

Стр.55A-27

.

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ПРОВЕРКА ПЛОСКОГО НАГРЕВАТЕЛЯ

M1540500500108

1. При двигателе, работающем на (2 000 об/мин),

проверить плоский нагреватель при полностью
заряженном аккумуляторе.

2. При включенном выключателе обогревателя

заднего окна, с помощью тестера измерить
напряжение в центральной точке A для
каждого плоского обогревателя стекла заднего
окна. Если тестер показывает приблизительно
6 В, все в норме.

3. Если напряжение в точке А составляет 12 В, то

имеется обрыв цепи между точкой А
и отрицательным выводом. Поэтому, медленно
перемещая пробник тестера в сторону
отрицательного вывода, найти место резкого
изменения напряжения (0 В). Место изменения
напряжения указывает на положение обрыва
цепи.

4. Также, если в точке А тестер показывает 0 В,

то обрыв цепи находится между точкой А
и положительным выводом. Поэтому, нужно
определить место резкого изменения
напряжения (12 В) с помощью описанного
выше метода.

Последовательность
демонтажа

1.

Стержневая антенна

•

Обивка потолка (см. ГРУППУ
52A,

− Обивка потолка

Стр.52A-18

).

2.

Основание антенны

•

Радиоприемник и CD-плеер
(см.

Стр.54A-279

). <Автомобили

с аудиосистемой>

•

Крышка перчаточного ящика
(см. ГРУППУ 52A

− Перчаточный

ящик

Стр.52A-6

).

•

Корпус амортизатора задней
части крыши (RH) <Автомобиль
с прозрачным люком
крыши>(см. ГРУППУ 52A

−

Обивка потолка

Стр.52A-18

).

<<

A

>>

3.

Фидер антенны

Кабель антенны

Модуль шторки безопасности

Зажим*

AB

AC608853

Место

отсоединения

Приблизи-

тельно 6 В

A (средняя точка)

Длина обогревателя

Длина обогревателя

клемма (-)

клемма (+)

клемма (-)

клемма (+)

0

6

12

0

6

12

AD

Напряжение (В)

Неправильные характеристики обогревателя

Нормальные характеристики обогревателя

Напряжение (В)

AC407247
