ПЕРЕКЛЮЧАТЕЛЬ РУЛЕВОЙ КОЛОНКИ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-241

ПОСЛЕДОВАТЕЛЬНОСТЬ АНАЛИЗА
КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ

Код №B2350 Переключатель освещения



Код №B2351 Переключатель стеклоочистителя

ОЦЕНКА НЕИСПРАВНОСТИ

ETACS-блок управления получает сигналы,
имеющие отношение к освещению
и стеклоочистителю/стеклоомывателю от
переключателя рулевой колонки. Если в сигнал от
переключателя рулевой колонки включена
сбойная информация, сохраняется код
диагностики №B2350 (переключатель освещения)
или B2351 (переключатель
стеклоочистителя/стеклоомывателя).

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Возможно, неисправен переключатель рулевой
колонки или ETACS-блок управления.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя рулевой

колонки

• Неисправность ЭБУ ETACS

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверьте факт сброса кода
неисправности.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Сбросить диагностический код.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, выдается ли код диагностики

№B2350 или B2351.

Q: Код неисправности сформирован?

Выдается код №B2351. :

Перейти к шагу 2

Выдается код №B2350. :

Перейти к шагу 3

Код диагностики не выдается. :

Причиной

может быть периодически возникающий
отказ (см. ГРУППУ 00

− Методика

устранения периодически возникающего
отказа

Стр.00-15

).

ШАГ 2. Проверьте факт сброса кода
неисправности.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Заменить переключатель

стеклоочистителя/стеклоомывателя.

(2) Сбросить диагностический код.
(3) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(4) Проверить, установлен ли код диагностики.

Q: Код неисправности сформирован?

ДА :

Перейти к шагу 3

НЕТ :

Диагностика завершена.

ШАГ 3. Проверьте факт сброса кода
неисправности.
Проверить снова, выдает ли ETACS-блок
управления код диагностики.
(1) Заменить переключатель освещения.
(2) Сбросить диагностический код.
(3) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(4) Проверить, установлен ли код диагностики.

Q: Код неисправности сформирован?

ДА :

Замените ЭБУ ETACS.

НЕТ :

Диагностика завершена.

ПЕРЕКЛЮЧАТЕЛЬ РУЛЕВОЙ КОЛОНКИ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-242

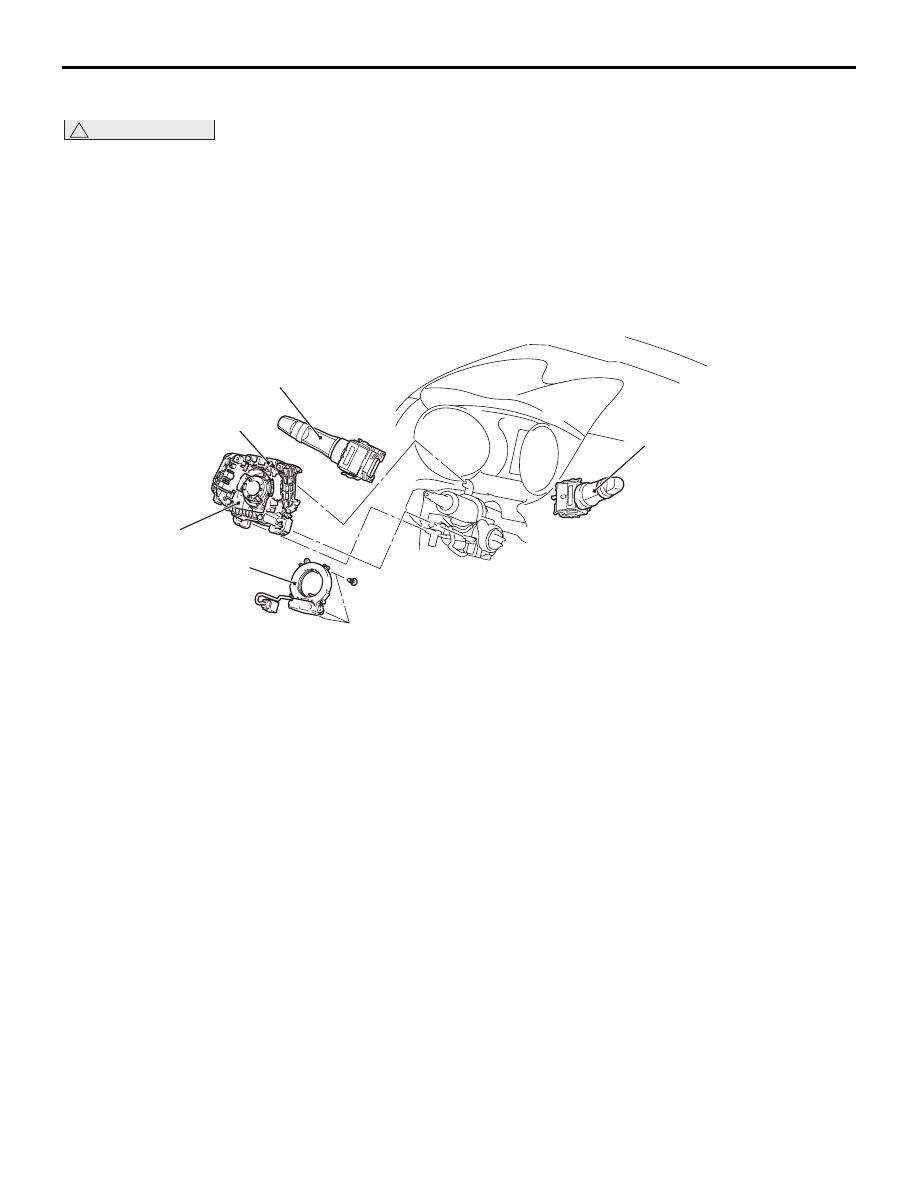

СНЯТИЕ И УСТАНОВКА

M1543100700192

!

ОСТОРОЖНО

• Для снятия модуля подушки безопасности водителя см. ГРУППУ 52B − Меры

предосторожности при обслуживании

Стр.52B-7

 и Модуль подушки безопасности водителя

Стр.52B-180

.

• После установки выполните калибровку электронного блока управления системой ASC для

установки нулевой точки датчика руля. (См. раздел «ГРУППА 35C», «Обслуживание
автомобиля без демонтажа»

− «Калибровка датчика руля»

Стр.35C-173

). <Автомобили

с системой ASC>

2,5 ± 0,5 Нм

4

3

2

1

AB

AC605523

Последовательность
демонтажа

•

Крышка рулевой колонки
(См. ГРУППУ 52A

− Приборная

панель

Стр.52A-2

).

1.

Переключатель
стеклоочистителя/
стеклоомывателя

2.

Переключатель освещения

•

Узел рулевого колеса
(см. ГРУППУ 52B – Модуль
подушки безопасности водителя

Стр.52B-180

).

•

Переключатель скоростей на
рулевом колесе (см. ГРУППУ 52B
- Модуль подушки безопасности
водителя

Стр.52B-180

).

•

Контактная пружина (см. ГРУППУ
52B - Модуль подушки
безопасности водителя

Стр.52B-180

).

3.

Корпус переключателя рулевой
колонки

4.

Датчик рулевого колеса
(см. ГРУППУ 35C - Датчик
рулевого колеса

Стр.35C-179

).

<Автомобили с системой ASC>

Последовательность
демонтажа (Продолжение)

ПЕРЕКЛЮЧАТЕЛЬ РУЛЕВОЙ КОЛОНКИ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-243

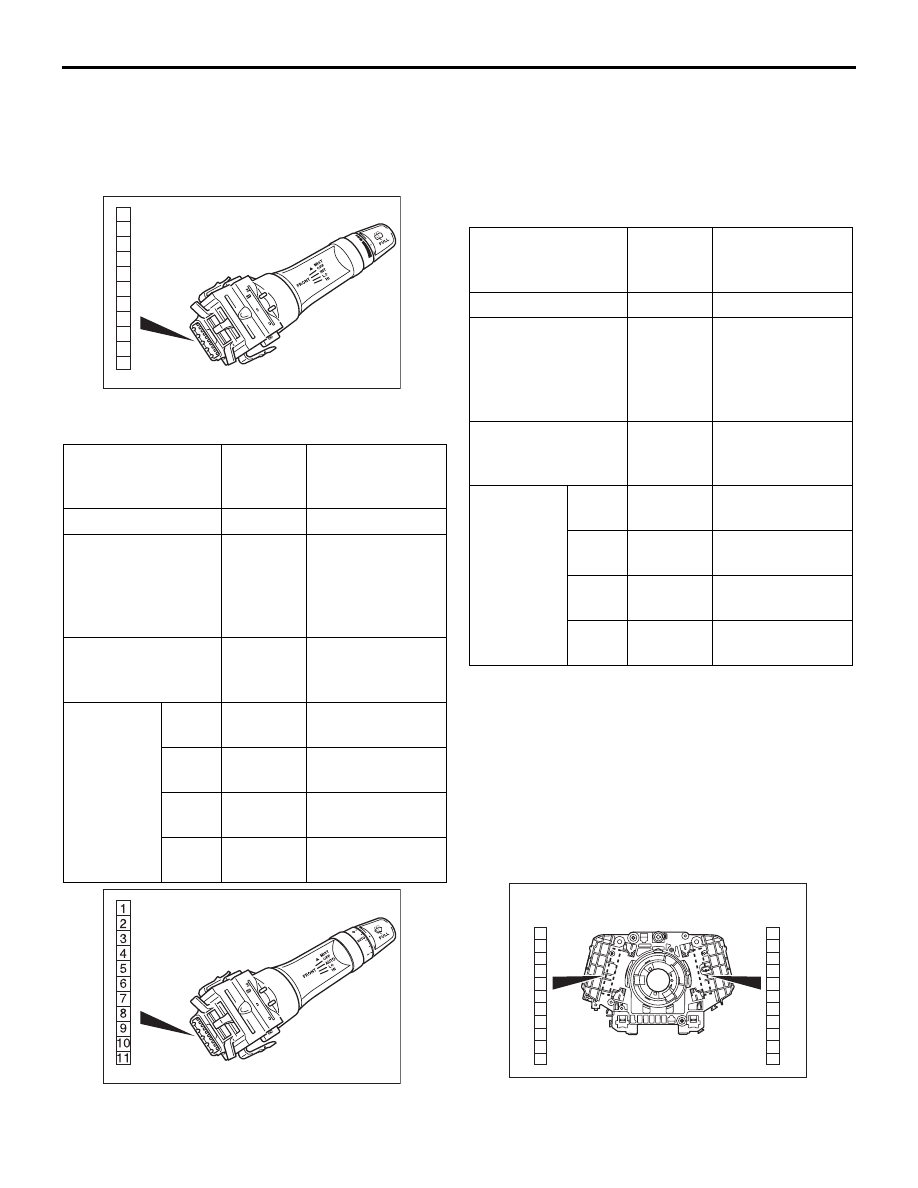

ОСМОТР

ПРОВЕРКА ЦЕЛОСТНОСТИ ПЕРЕКЛЮЧАТЕЛЯ
СТЕКЛООЧИСТИТЕЛЯ/СТЕКЛООМЫВАТЕЛЯ

M1543101700065

<АВТОМОБИЛИ БЕЗ ДАТЧИКА УПРАВЛЕНИЯ
СВЕТОВЫМИ ПРИБОРАМИ>

<АВТОМОБИЛИ С ДАТЧИКОМ УПРАВЛЕНИЯ
СВЕТОВЫМИ ПРИБОРАМИ>

ПРОВЕРКА ЦЕЛОСТНОСТИ КОРПУСА
ПЕРЕКЛЮЧАТЕЛЯ РУЛЕВОЙ КОЛОНКИ

M1543101000196

1. Снять переключатель освещения

и переключатель
стеклоочистителя/стеклоомывателя.

2. Убедиться в наличии целостности для тех же

номеров выводов (№3

−11) разъема корпуса

переключателя рулевой колонки, оставшихся
на рулевой колонке.

Положение
переключателя

Подклю-



чение
тестера

Номинальное
состояние

OFF

−

Разрыв цепи

Регулятор интер-



вала прерывистой
работы
стеклоочистителя
ветрового стекла

6

− 3

Вращение
регулятора
изменяет
сопротивление.

Переключатель
омывателя
ветрового стекла

6

− 7

Цепь в порядке
(2

Ω или меньше)

Переклю-



чатель
стеклоочи-



стителя
ветрового
стекла

Hi

6

− 8

Цепь в порядке
(2

Ω или меньше)

Lo

6

− 9

Цепь в порядке
(2

Ω или меньше)

Инт

6

− 10

Цепь в порядке
(2

Ω или меньше)

Туман 6

− 11

Цепь в порядке
(2

Ω или меньше)

<Автомобили, не оборудованные

датчиком управления освещением>

AC

2
3
4
5

7

9

10
11

8

6

1

AC609144

<Автомобили, оборудованные

датчиком управления освещением>

AB

AC612670

AC609144

Положение
переключателя

Подклю-



чение
тестера

Номинальное
состояние

OFF

−

Разрыв цепи

Регулятор функции
стеклоочистителя
ветрового стекла,
реагирующего на
дождь

6

− 3

Вращение
регулятора
изменяет
сопротивление.

Переключатель
омывателя
ветрового стекла

6

− 7

Цепь в порядке
(2

Ω или меньше)

Переклю-



чатель
стеклоочи-



стителя
ветрового
стекла

Hi

6

− 8

Цепь в порядке
(2

Ω или меньше)

Lo

6

− 9

Цепь в порядке
(2

Ω или меньше)

Авто

6

− 10

Цепь в порядке
(2

Ω или меньше)

Туман 6

− 11

Цепь в порядке
(2

Ω или меньше)

Сторона переклю-

чателя стеклоочисти-

теля/омывателя

Сторона

переключателя

освещения

2
3
4
5

7

9

10
11

8

6

1

2
3
4
5

7

9

10
11

8

6

1

AG

AC502901

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-244

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1542000602146

Корпус
переключателя
рулевой колонки

Номер
вывода

Нормальные
условия

Боковой разъем
переключателя
освещения
Боковой разъем
переключателя
стеклоочистителя/
стеклоомывателя

3

− 3

4

− 4

5

− 5

6

− 6

7

− 7

8

− 8

9

− 9

10

− 10

11

− 11

Цепь
в порядке (2

Ω

или меньше)

Инструмент

№

Наименование

Использование

MB990784

Съемник для деталей
отделки

Снятие центрального
воздуховода, центральной
панели, центральной крышки

MB990784
